Questo articolo fornisce una panoramica completa delle funzioni di esportazione da RFEM 6 e RSTAB 9 in file AutoCAD/DXF, che supportano lo scambio di dati senza interruzioni tra il software Dlubal e AutoCAD. Per una panoramica generale dello scambio di dati tra RFEM 6/RSTAB 9 e AutoCAD, fare riferimento al nostro precedente articolo KB 1939 | Interfaccia con l'integrazione di file DXF e Autocad - Parte 1/3: Panoramica generale. Inoltre, una spiegazione più approfondita del processo di importazione di file AutoCAD/DXF in RFEM 6/RSTAB 9 può essere trovata nell'articolo KB 1941 | Interface with Autocad and DXF File Integration - Part 2/3: Importa funzioni.
- KB 1939 | Interfaccia per l'integrazione di file DXF e AutoCAD - Parte 1/3: Panoramica generale
- KB 1941 | Interfaccia per l'integrazione di file DXF e AutoCAD - Parte 2/3: Importa funzioni
Esportazione di dati da RFEM 6/RSTAB 9 in file AutoCAD/DXF

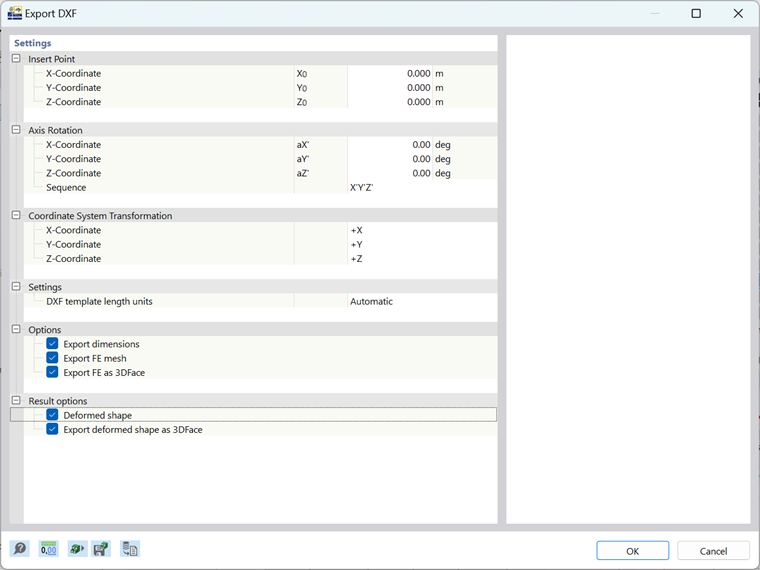

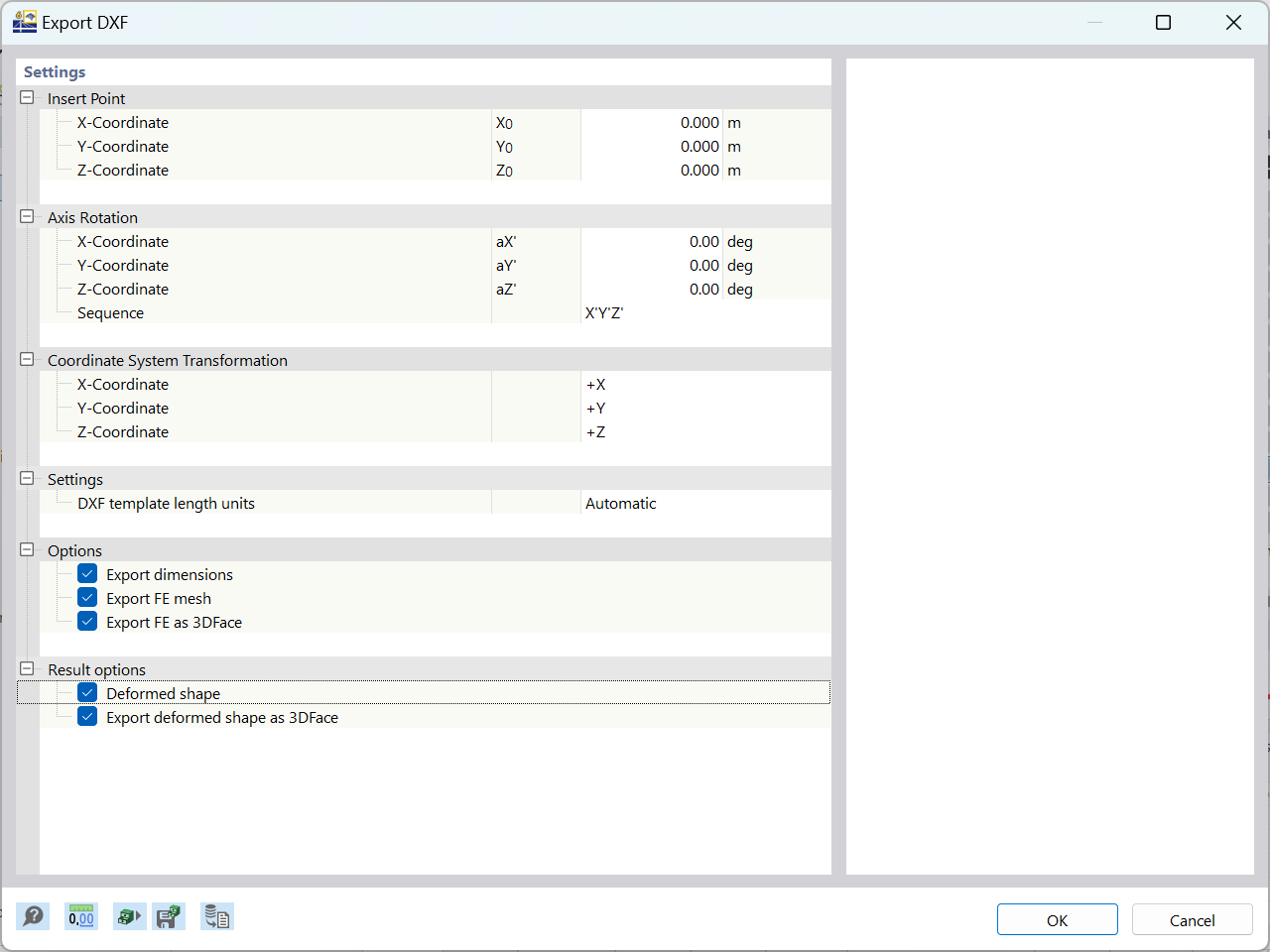

L'esportazione di dati da RFEM 6/RSTAB 9 a file AutoCAD/DXF è una funzione preziosa che facilita lo scambio di dati, migliorando l'efficienza del flusso di lavoro e consentendo un ulteriore perfezionamento dei risultati di progettazione. Il processo di esportazione viene avviato navigando nel menu "File" e selezionando l'opzione "Esporta", simile al processo di importazione descritto in KB 1941 collegato sopra. La finestra "Esporta" che appare (vedi Figura 1) assomiglia molto alla finestra "Importa", con le caratteristiche principali che sono sostanzialmente le stesse. Poiché queste caratteristiche sono state trattate in dettaglio nel suddetto articolo, questa sezione si concentrerà sulle opzioni di esportazione specifiche disponibili in RFEM 6 e RSTAB 9, evidenziando le caratteristiche uniche che garantiscono un trasferimento efficiente dei dati nei file AutoCAD/DXF.

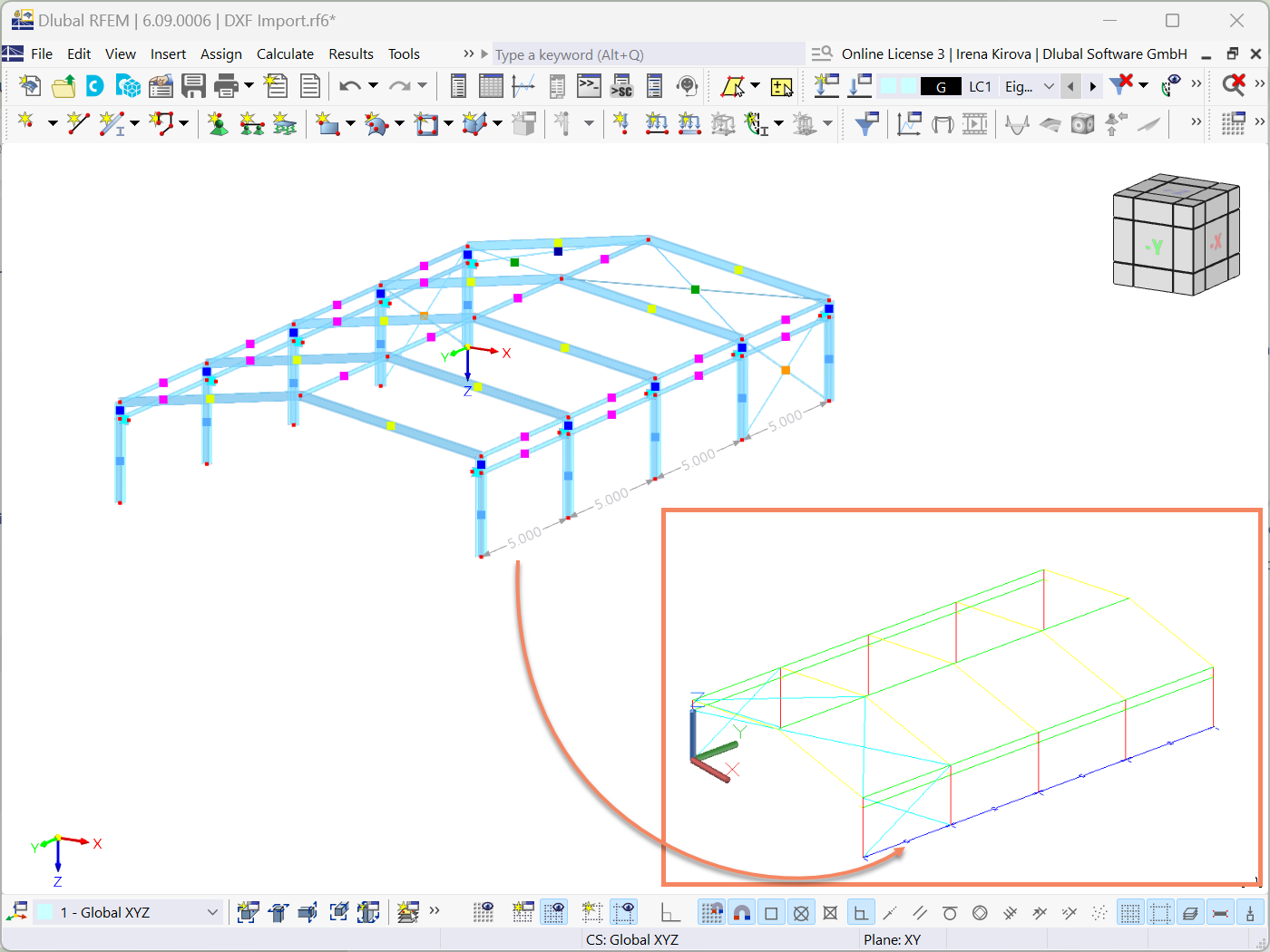

Esporta quote
Questa opzione garantisce che le dimensioni siano incluse durante l'esportazione di un modello RFEM/RSTAB in un file DXF, facilitando la rappresentazione accurata delle misurazioni all'interno dell'ambiente AutoCAD.

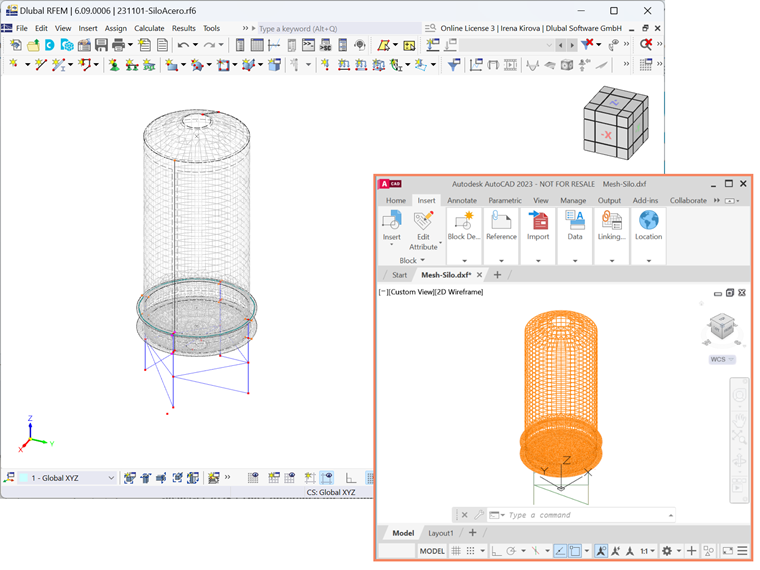

Esporta mesh EF
Selezionando questa opzione, la mesh agli elementi finiti (FE) è inclusa nell'esportazione DXF, con le linee di contorno della mesh' rappresentate come linee singole, preservando i dettagli strutturali del modello.

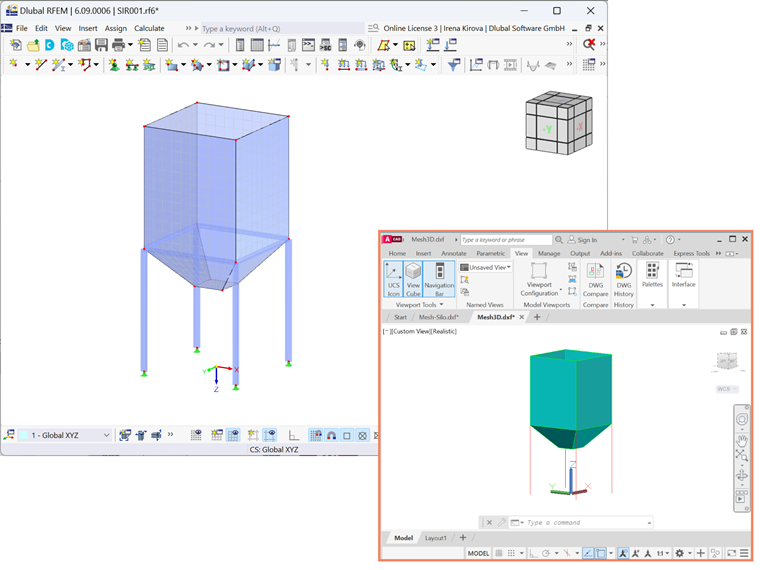

Esporta mesh EF come 3DFace
RFEM 6 consente l'esportazione di elementi della faccia 3D (3DFACE) corrispondenti a ciascuna cella della mesh EF, che AutoCAD riconosce e visualizza come superfici, migliorando la precisione visiva della mesh EF.

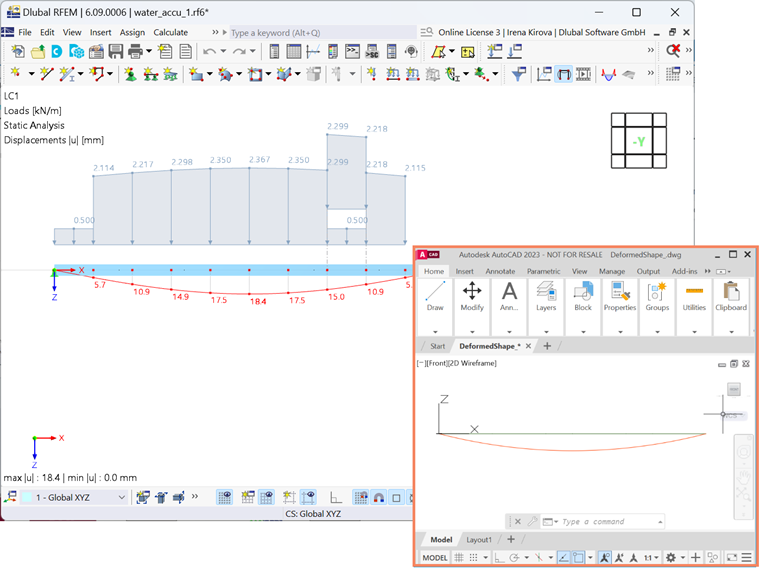

Forma deformata
La forma deformata per il caso di carico attivo (LC) e la combinazione di carico (CO) viene esportata come linee, fornendo una semplice rappresentazione della deformazione del modello sotto carichi applicati.

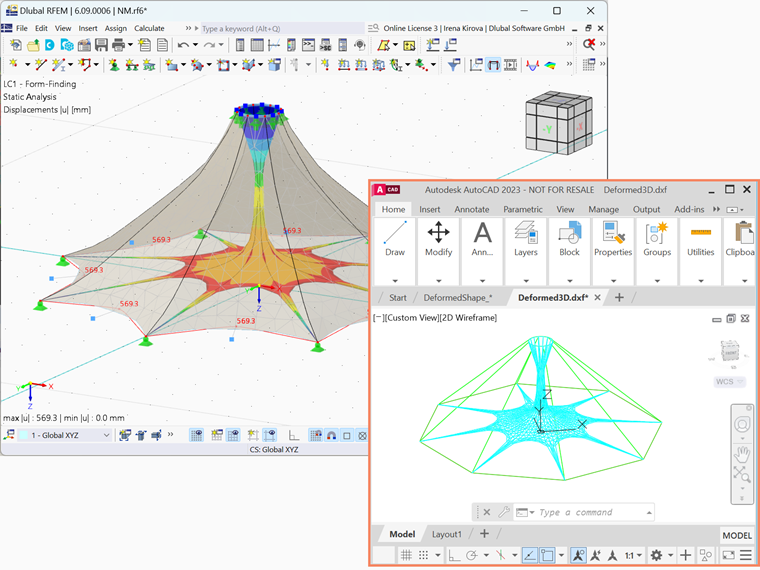

Esporta la forma deformata come faccia 3D
La forma deformata sotto il caso di carico attivo (LC) e la combinazione di carico (CO) viene esportata come elementi 3DFace, offrendo una rappresentazione più dettagliata e visivamente informativa del modello deformato.
Conclusione
In questo articolo, abbiamo esplorato le funzioni di esportazione da RFEM 6 e RSTAB 9 ai file AutoCAD/DXF, evidenziando le opzioni essenziali disponibili per uno scambio di dati senza interruzioni. Utilizzando queste funzioni, come l'esportazione di quote, mesh EF e forme deformate, è possibile garantire che i modelli strutturali siano trasferiti e rappresentati accuratamente all'interno di AutoCAD. Sia che tu abbia bisogno di una semplice rappresentazione della linea o di una rappresentazione dettagliata della superficie della deformazione del modello, RFEM 6 e RSTAB 9 offrono la flessibilità per soddisfare vari requisiti di esportazione. Queste opzioni migliorano l'efficienza del flusso di lavoro migliorando al contempo la chiarezza e la precisione dei risultati di progettazione.
