Come evidenziato nel nostro precedente articolo della Knowledge Base "KB 1939 | Interfaccia per l'integrazione di file DXF e AutoCAD: panoramica generale" (collegato di seguito), RFEM 6 e RSTAB 9 forniscono una perfetta integrazione con i file DXF, facilitando un efficiente scambio di dati con AutoCAD. Questa integrazione semplifica la progettazione strutturale e il processo di analisi, migliorando sia la precisione che la velocità. Mentre l'articolo precedente offriva una panoramica generale delle funzionalità di importazione ed esportazione, questo articolo si concentrerà esclusivamente sulle funzionalità di importazione in modo più approfondito. Se sei interessato anche alle funzioni di esportazione, sono trattate in dettaglio nell'articolo della Knowledge Base "KB 1942 | Interfaccia per l'integrazione di file DXF e AutoCAD: funzioni di esportazione", anch'esso collegato di seguito.
- == Importa caratteristiche ==
- È possibile accedere all'importazione diretta da file AutoCAD o DXF/DXF II tramite l'opzione "Importa" nel menu "File". Dopo aver selezionato un file, apparirà la finestra "Importa", come mostrato nell'immagine 1.
- Le seguenti impostazioni sono disponibili per la personalizzazione durante il processo di importazione:

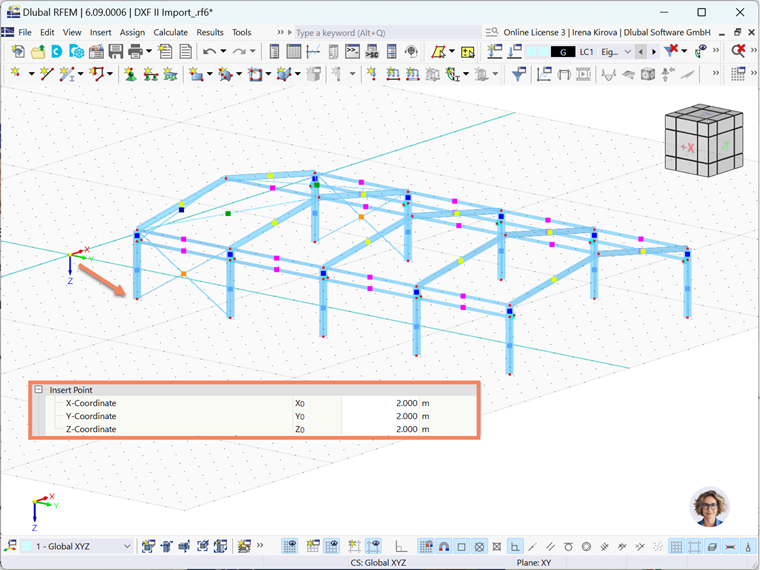

- 1. Inserisci punto: questa impostazione consente di modificare le coordinate di inserimento lungo gli assi X, Y e Z. Fornisce flessibilità consentendo l'importazione di oggetti a qualsiasi distanza desiderata lungo gli assi, piuttosto che limitarli all'origine delle coordinate.

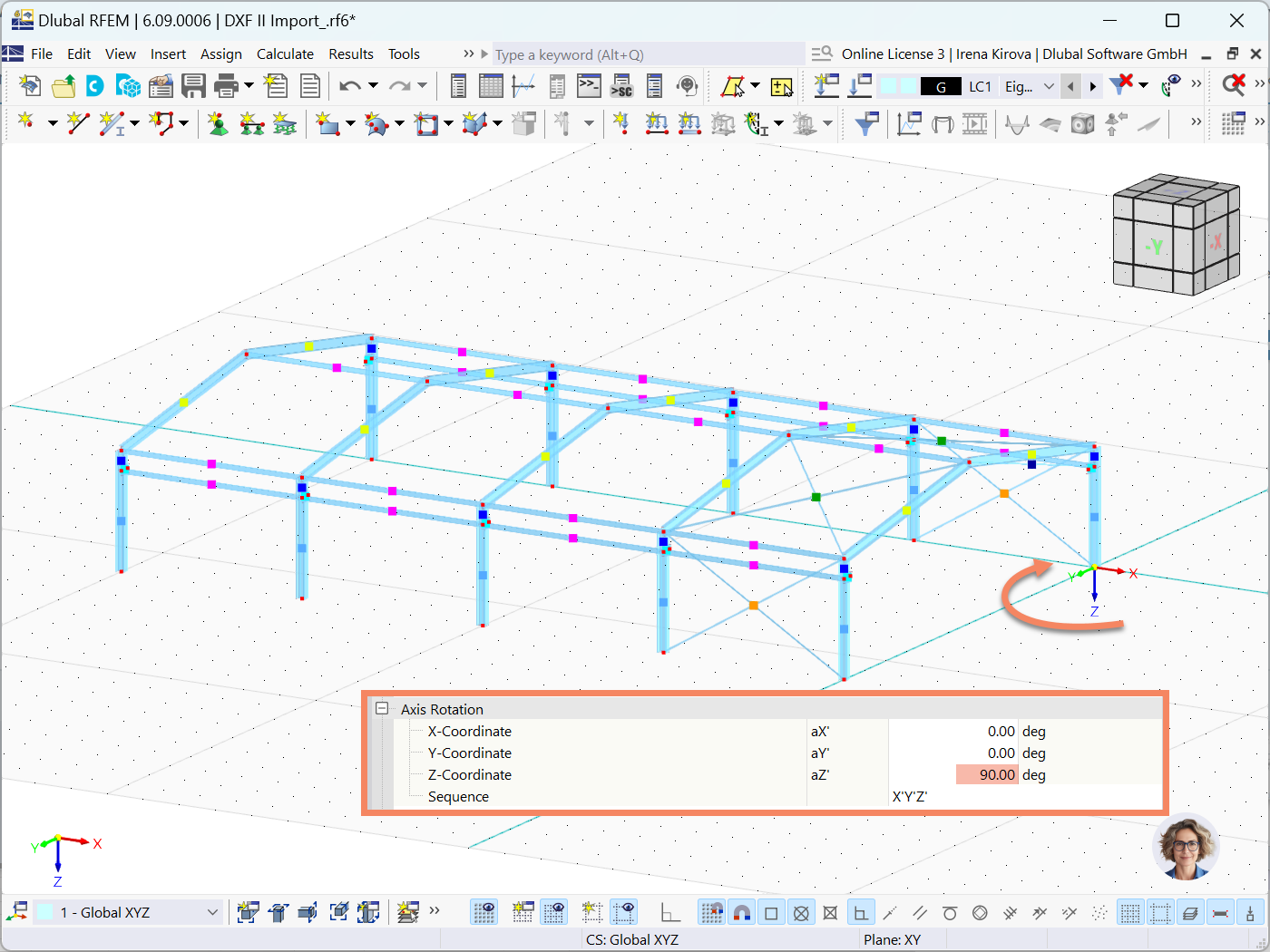

- 2. Rotazione dell'asse: questa funzione consente di ruotare il modello importato attorno a qualsiasi asse del sistema di coordinate (X, Y o Z), offrendo un controllo aggiuntivo sull'allineamento del modello all'interno dell'area di lavoro.
- * Sequenza: oltre alla rotazione di base, è possibile modificare la sequenza degli assi, consentendo di scambiare gli assi. Ad esempio, definendo la sequenza come Z'Y'X, l'asse Z diventa X, l'asse Y rimane invariato e l'asse X diventa Z. Questa opzione offre ulteriore flessibilità nel posizionamento e nella rotazione del modello secondo necessità.

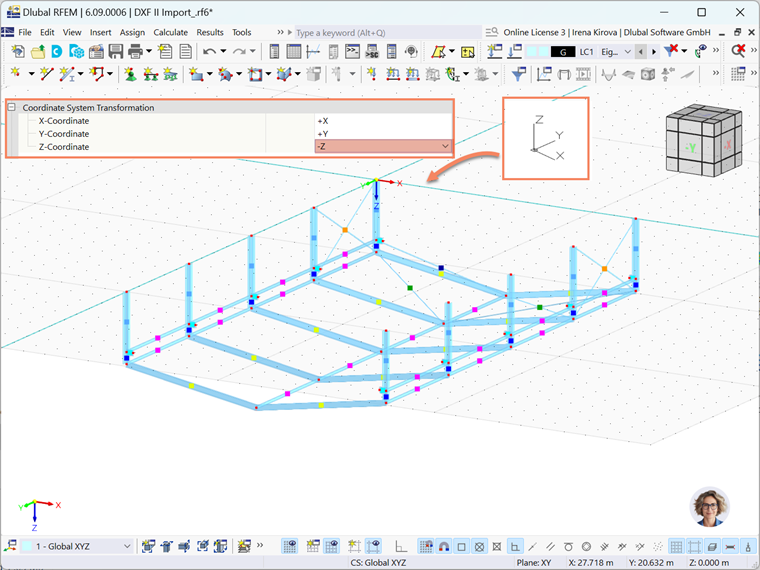

- 3. Trasformazione del sistema di coordinate: questa opzione è particolarmente utile quando si lavora con applicazioni che utilizzano orientamenti diversi rispetto al sistema di coordinate predefinito di RFEM/RSTAB. Ti consente di scambiare gli assi o modificare la direzione di un asse. Ad esempio, può essere utilizzato per regolare gli assi speculari, come cambiare l'asse Z in -Z, assicurando che il modello importato si allinei correttamente con il sistema di coordinate del progetto.

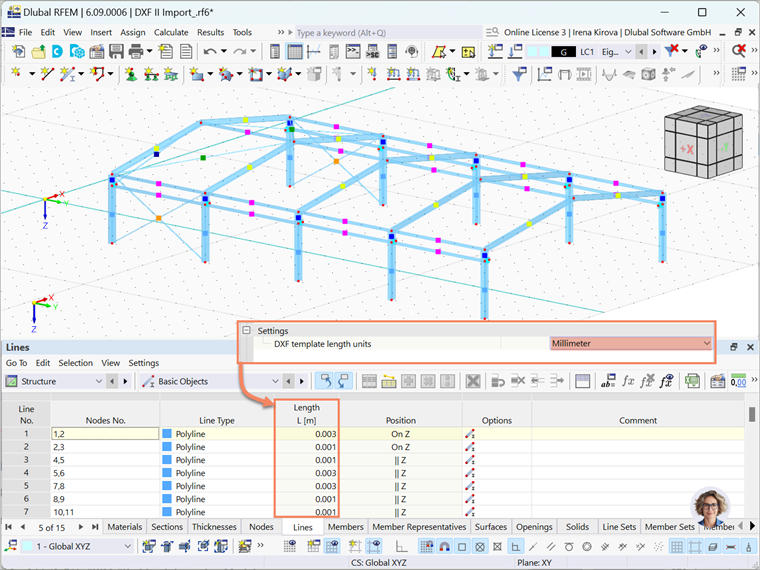

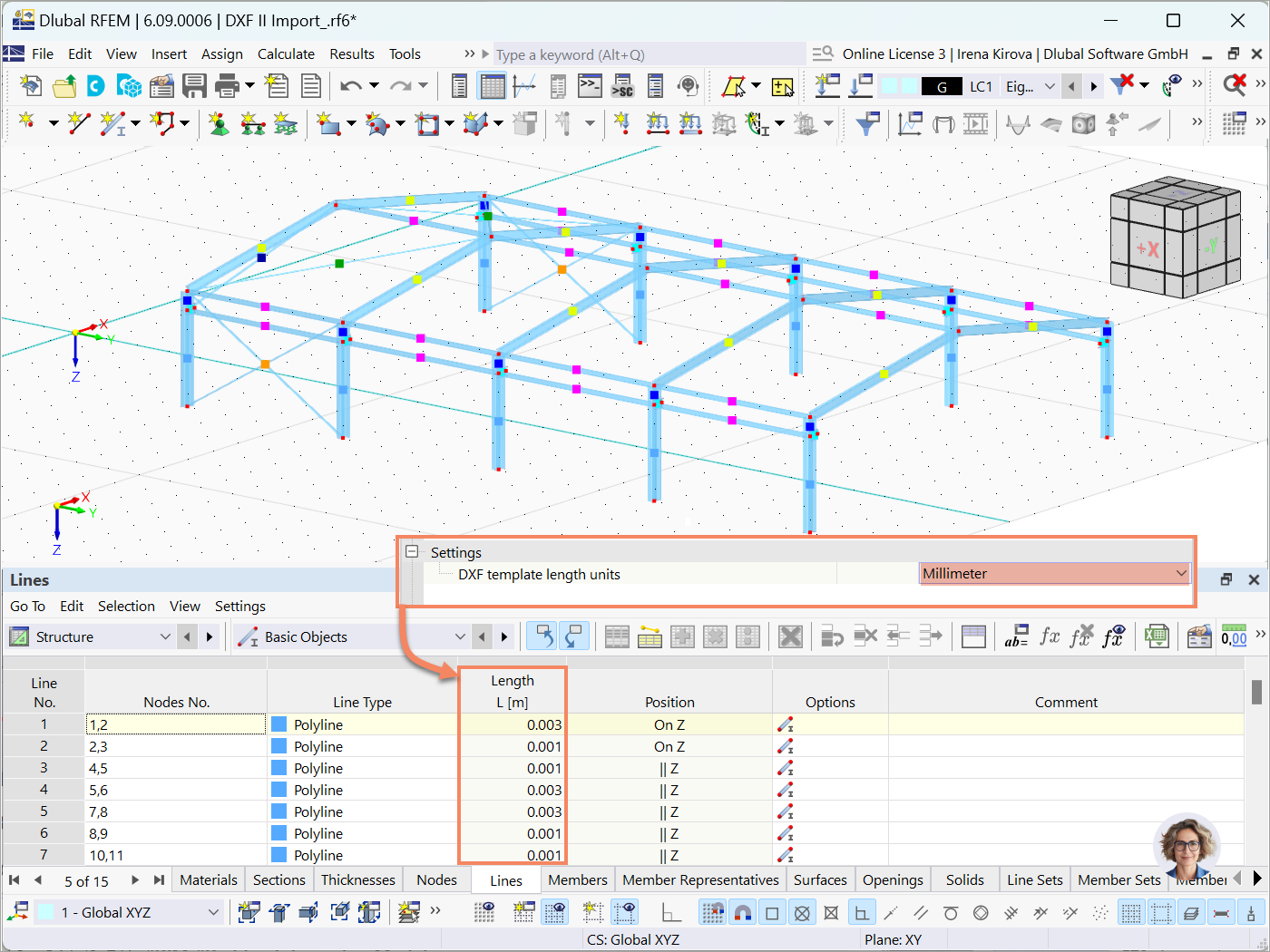

- 4. Impostazioni: questa impostazione specifica le unità in cui verrà importato il file DXF, assicurando che si evitino discrepanze di unità. Ad esempio, se il file importato è in millimetri (mm) anziché in metri (m), questa discrepanza potrebbe comportare dimensioni sproporzionatamente piccole nel modello. Un'illustrazione di questo effetto può essere vista nell'immagine 5.
- 4. Opzioni di importazione aggiuntive
- * Riduci al minimo la tolleranza nel modello
- Durante la modellazione o l'importazione di dati da un programma CAD, possono verificarsi leggere discrepanze geometriche negli oggetti del modello. RFEM 6/RSTAB 9 corregge automaticamente queste incoerenze quando vengono superate determinate soglie di distanza. Ad esempio, i nodi che sono molto vicini tra loro saranno uniti, le linee o le aste al di fuori dei piani saranno incorporate nelle superfici e le linee e le aste minimamente inclinate saranno classificate come verticali.

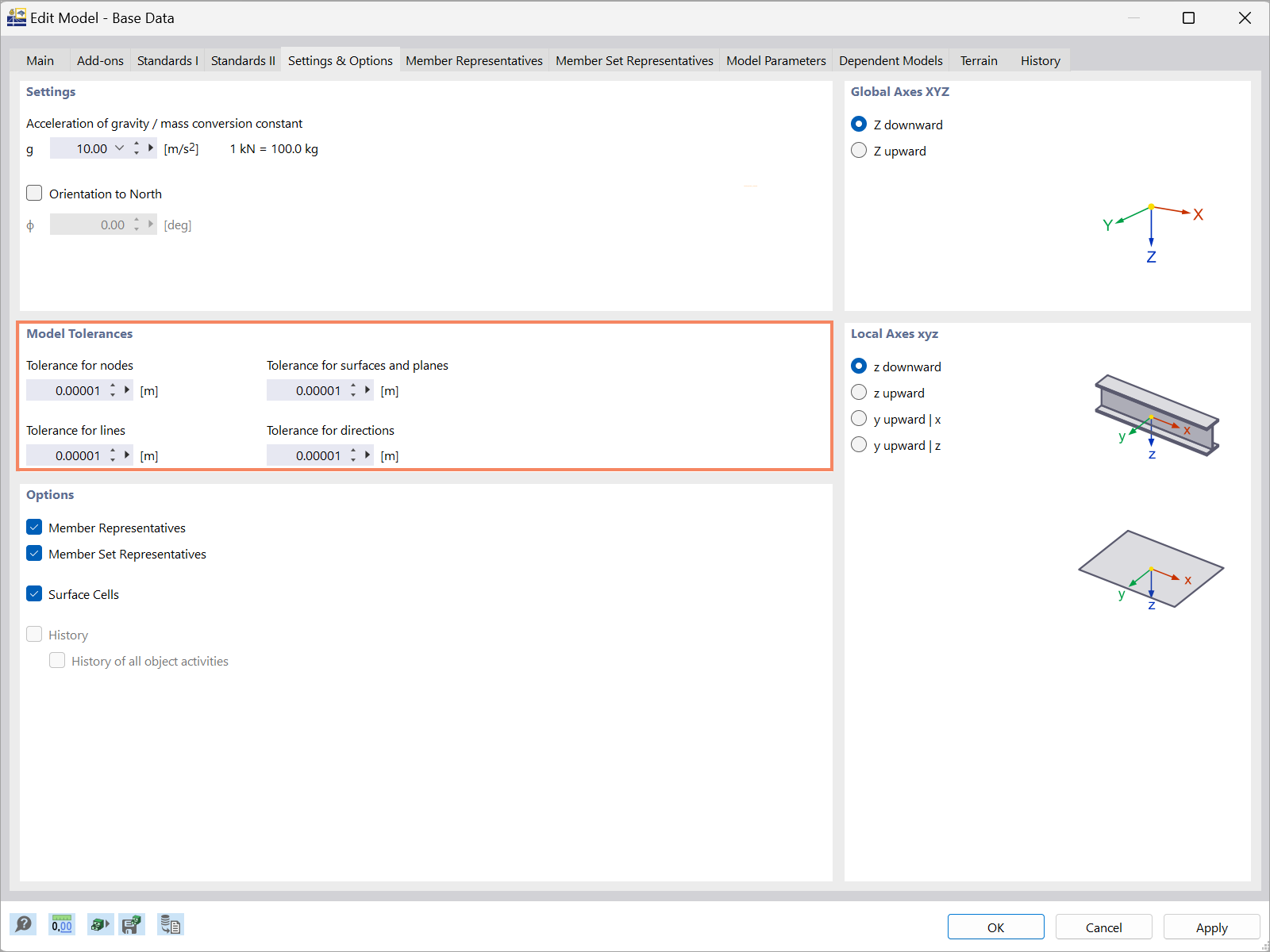

- In generale, le tolleranze del modello possono essere modificate nella scheda "Impostazioni e opzioni" nella sezione Dati generali del modello (vedere il collegamento alle FAQ di seguito). Tuttavia, quando si seleziona questa opzione durante l'importazione, tutte le tolleranze del modello nei dati di base vengono impostate automaticamente su 0,00001 m, eliminando la necessità di regolazioni manuali.
- * Genera aste

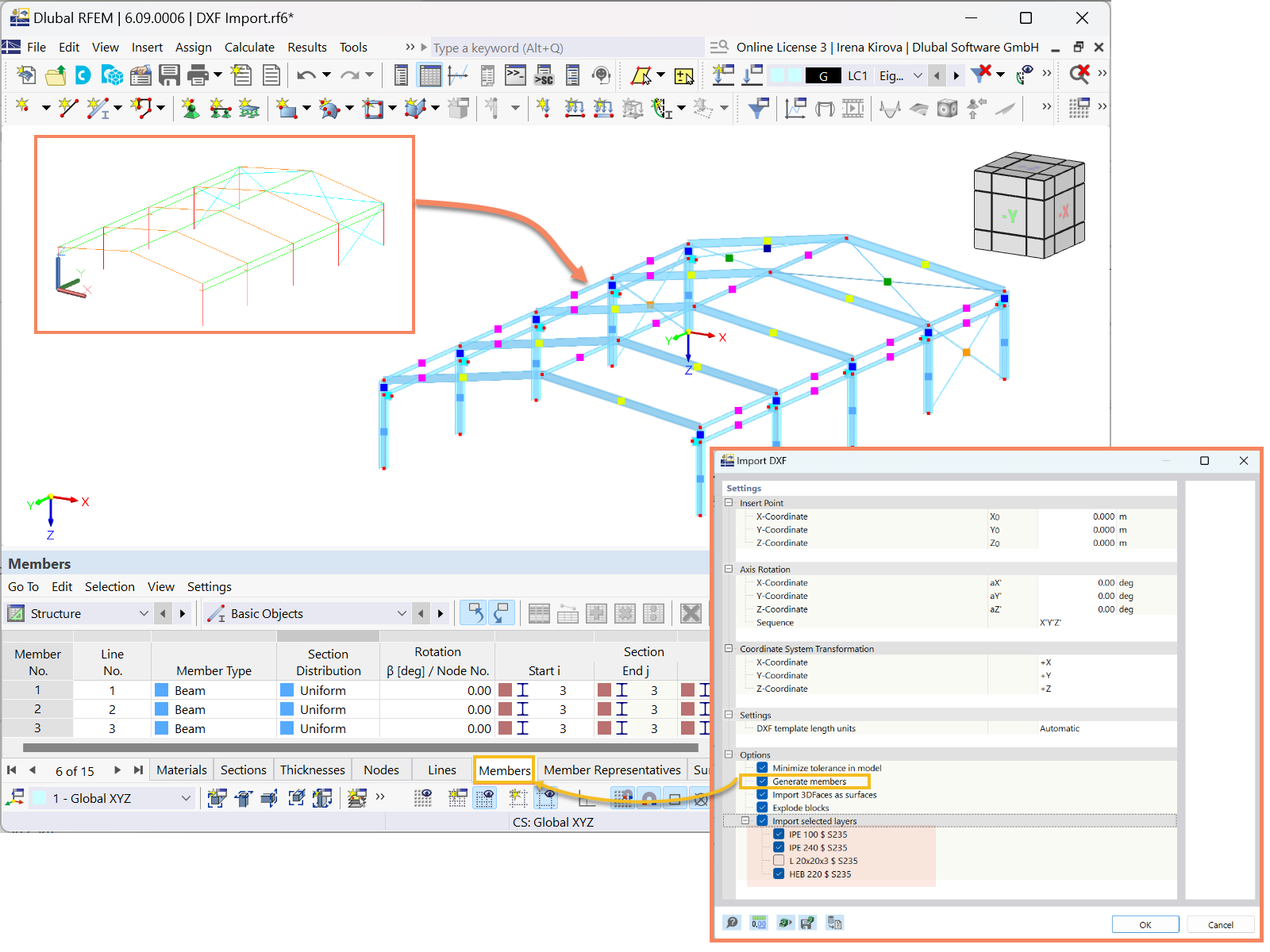

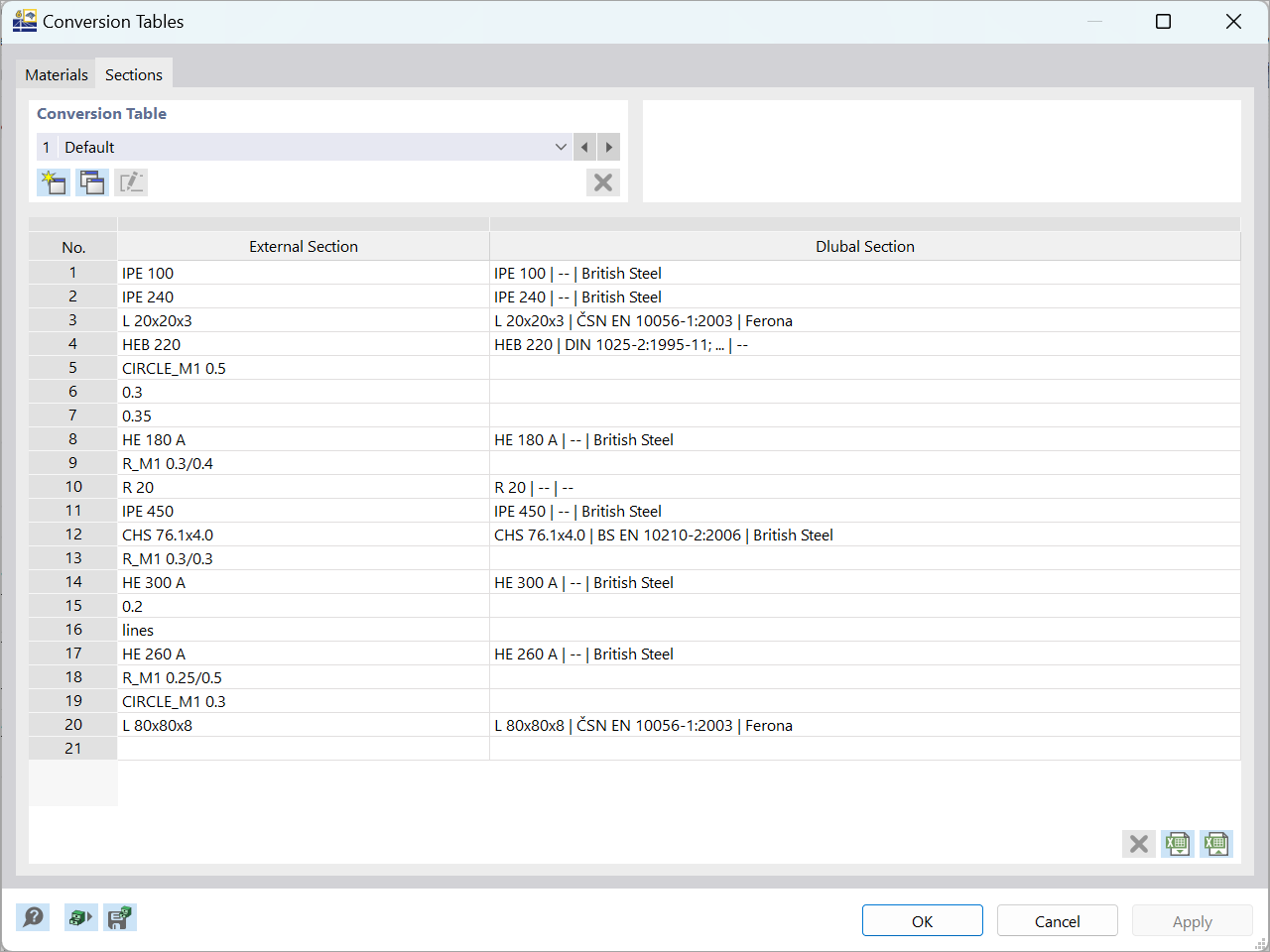

- Selezionando questa opzione nella finestra di dialogo di importazione, le linee in un file DXF possono essere importate come aste in RFEM 6/RSTAB 9 (Figura 7). Durante il processo di importazione, i nomi degli strati dal file DXF vengono trasferiti come nomi delle sezioni trasversali e dei materiali. Se la sezione trasversale esterna e il materiale vengono riconosciuti dalle librerie Dlubal in base al nome dello strato, saranno applicati automaticamente e convertiti nelle sezioni e nei materiali Dlubal corrispondenti (Figura 8).
- Per il riconoscimento automatico e l'applicazione di sezioni trasversali e materiali, il nome dello strato nel file DXF deve seguire il formato [Nome sezione trasversale]$[Nome materiale] (ad esempio, IPE 100$S235). Ciò garantisce che le sezioni trasversali e i materiali corretti siano assegnati alle aste importate.
- * Importa 3DFaces come superfici

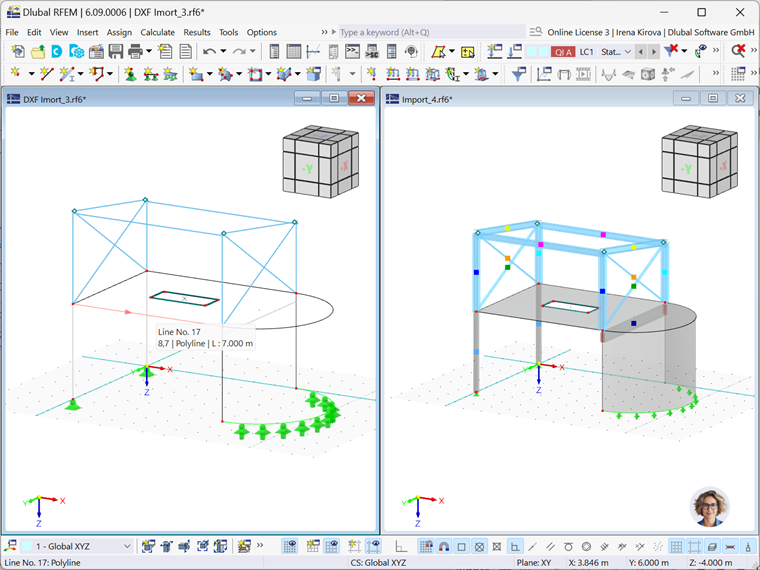

- Questa opzione, disponibile durante l'importazione del file DXF, consente di convertire le entità faccia 3D dal file DXF in oggetti superficie in RFEM 6. È particolarmente utile per gestire geometrie complesse che sono meglio rappresentate come superfici piuttosto che come singole linee o aste. Selezionando questa opzione, qualsiasi entità di faccia 3D nel file DXF sarà automaticamente trasformata in oggetti di superficie corrispondenti all'interno di RFEM 6 (come mostrato nella finestra di destra dell'immagine 9). Se l'opzione non è selezionata, durante l'importazione verranno create solo linee e nessuna superficie (come mostrato nella finestra di sinistra dell'immagine 9).
- * Esplodi blocchi

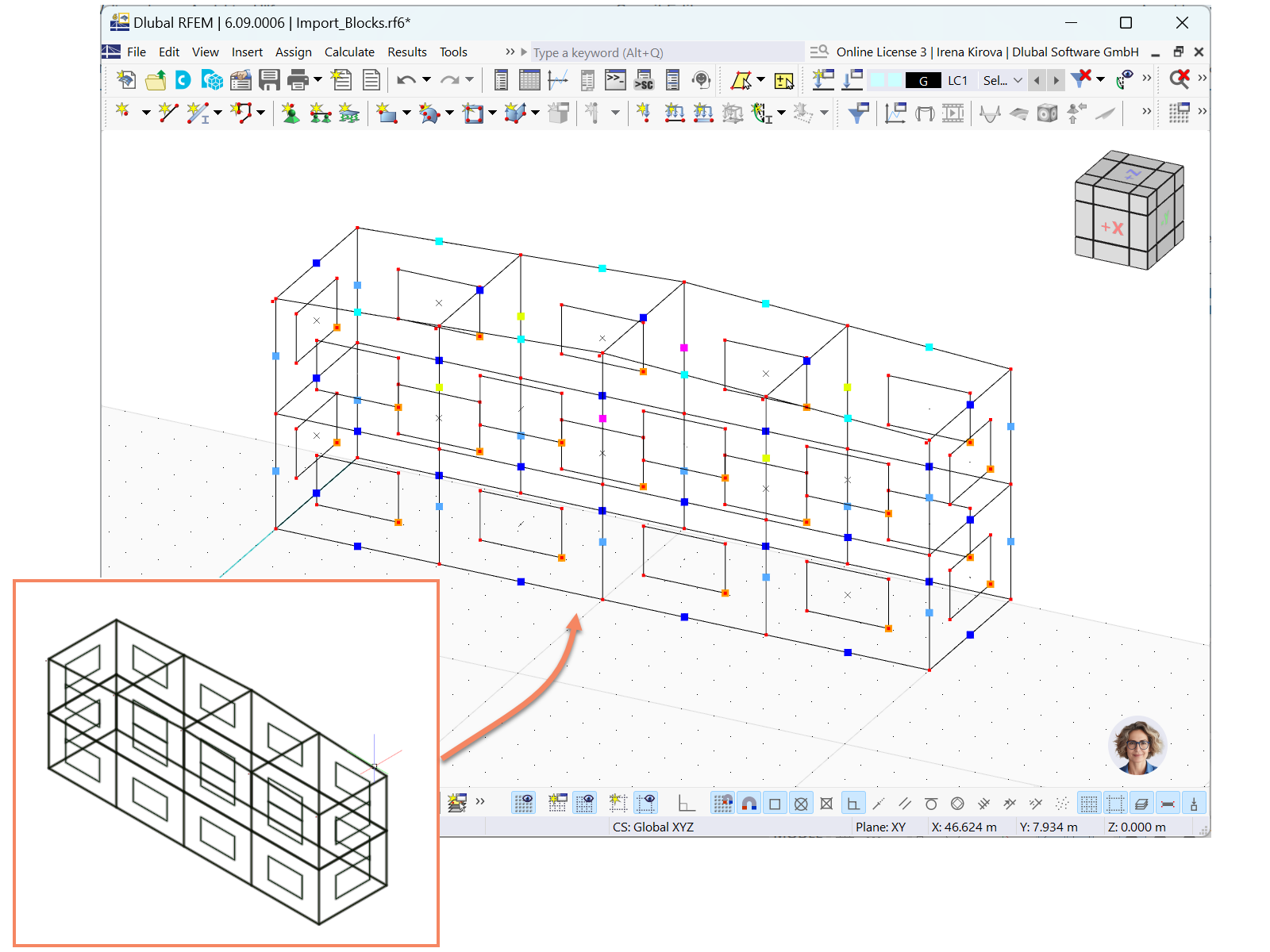

- Questa opzione converte i riferimenti di blocco nel file DXF in singole entità in RFEM 6/RSTAB 9. Nei disegni CAD, i blocchi sono raccolte di entità raggruppate per facilità di manipolazione. Tuttavia, quando si importano questi blocchi in RFEM 6/RSTAB 9, è spesso vantaggioso scomporli nelle loro parti costituenti per consentire una modellazione e un'analisi più dettagliate. Selezionando l'opzione "Esplodi blocchi", tutti i riferimenti di blocco nel file DXF vengono automaticamente disassemblati in singole linee, archi e altre entità al momento dell'importazione. Ciò fornisce una maggiore flessibilità e precisione quando si lavora con la geometria importata.
- * Importa strati selezionati
- Questa opzione consente di importare in modo selettivo layer specifici da un file DXF, offrendo un maggiore controllo ed efficienza durante il processo di importazione. È particolarmente utile quando si ha a che fare con disegni complessi che contengono più layer, consentendo di concentrarsi esclusivamente sui dati rilevanti per il proprio modello. Importando solo i layer selezionati, è possibile semplificare il processo di modellazione, ridurre le informazioni non necessarie e garantire che il modello includa solo gli elementi essenziali per un'analisi accurata. La corretta organizzazione dei layer e le convenzioni di denominazione sono fondamentali per una selezione efficiente dei layer durante l'importazione.

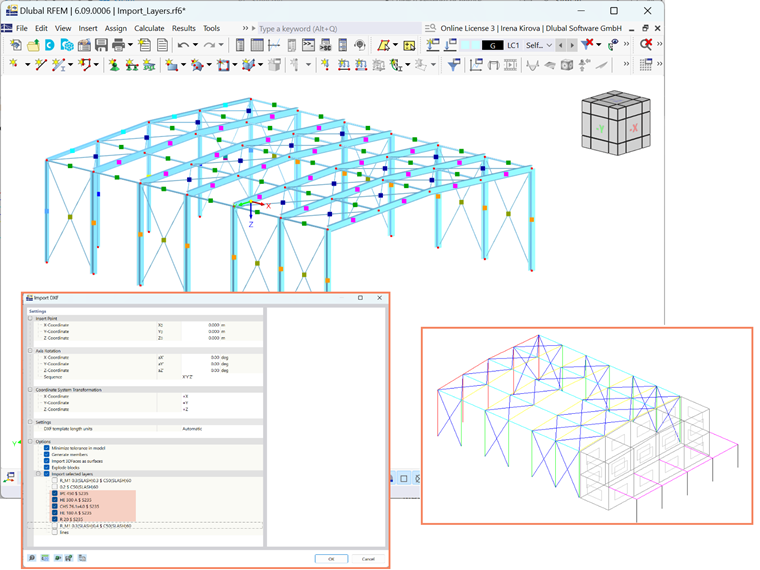

- L'immagine 11 mostra questa opzione, mostrando come solo una parte selezionata della struttura modellata in AutoCAD viene importata in RFEM 6 scegliendo i layer associati.
- == Conclusione ==
- Le funzioni di importazione descritte in questo articolo forniscono un modo potente ed efficiente per portare i dati di AutoCAD/DXF in RFEM 6/RSTAB 9, consentendo agli utenti di ottimizzare facilmente i propri modelli strutturali. Sfruttando queste opzioni, come l'importazione di geometrie, layer, superfici e altro, gli utenti possono garantire che i loro dati siano rappresentati accuratamente all'interno del software, migliorando la flessibilità e la precisione del flusso di lavoro. Questa perfetta integrazione migliora il processo generale di modellazione e analisi, riducendo le regolazioni manuali e garantendo la coerenza in tutte le fasi della progettazione e della documentazione. Con queste capacità di importazione, RFEM 6 e RSTAB 9 offrono una soluzione semplificata per lavorare in modo efficiente con i file AutoCAD/DXF, contribuendo a una progettazione strutturale più efficace e di qualità superiore.
