Interfejs z integracją plików AutoCAD i DXF - część 2/3: Funkcje importu

Jak podkreślono w naszym poprzednim artykule z Bazy informacji „KB 1939 | Interfejs z integracją plików AutoCAD i DXF - część 2/3: Ogólny przegląd” (link poniżej), RFEM 6 i RSTAB 9 zapewniają bezproblemową integrację z plikami DXF, ułatwiając wydajną wymianę danych z AutoCAD. Integracja usprawnia proces projektowania i analizy konstrukcji, zwiększając zarówno dokładność, jak i szybkość. Podczas gdy poprzedni artykuł zawierał ogólny przegląd możliwości importu i eksportu, ten artykuł skupi się wyłącznie na funkcjach importu. Jeśli są Państwo zainteresowani funkcjami eksportu, są one szczegółowo omówione w artykule w Bazie informacji „KB 1942 | Interface to AutoCAD and DXF File Integration - Part 3/3: Funkcje eksportu”, do której link również znajduje się poniżej.

• KB 1939 | Interfejs z integracją plików AutoCAD i DXF - część 1/3: Przegląd ogólny
• KB 1942 | Interface to AutoCAD and DXF File Integration: Export Features

Funkcje importu

Bezpośredni import z plików AutoCAD lub DXF/DXF II jest dostępny poprzez opcję "Importuj" w menu "Plik". Po wybraniu pliku pojawi się okno „Import”, jak pokazano na rysunku 1.

AutoCAD | DXF Import Options

Podczas importu dostępne są następujące ustawienia:

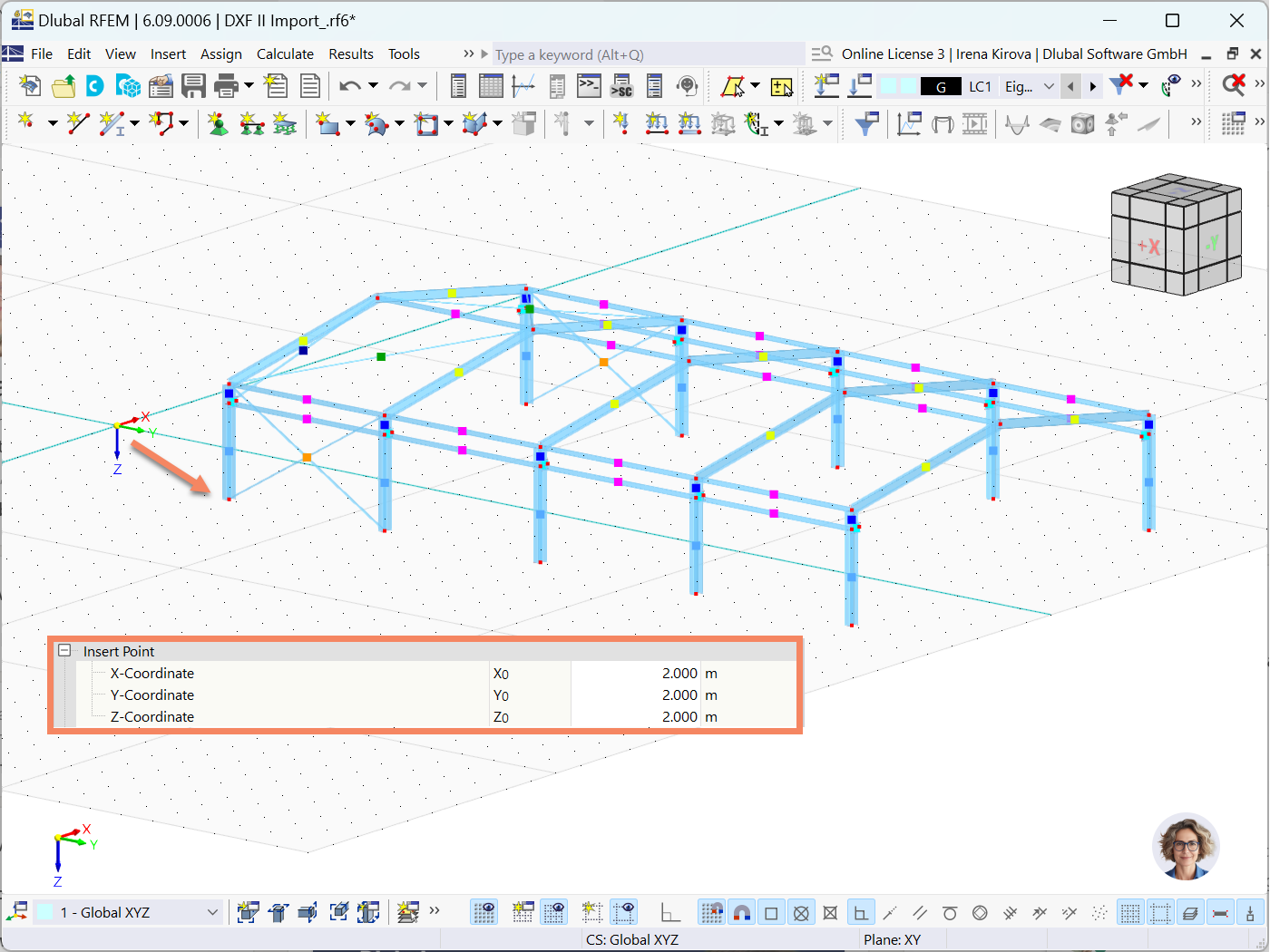

1. Punkt wstawienia: To ustawienie umożliwia modyfikowanie współrzędnych wstawiania wzdłuż osi X, Y i Z. Zapewnia elastyczność poprzez umożliwienie importu obiektów z dowolnej odległości wzdłuż osi, zamiast ograniczania ich do początku układu współrzędnych.

Insert Point Definition in Autocad/DXF File Import Options in RFEM 6

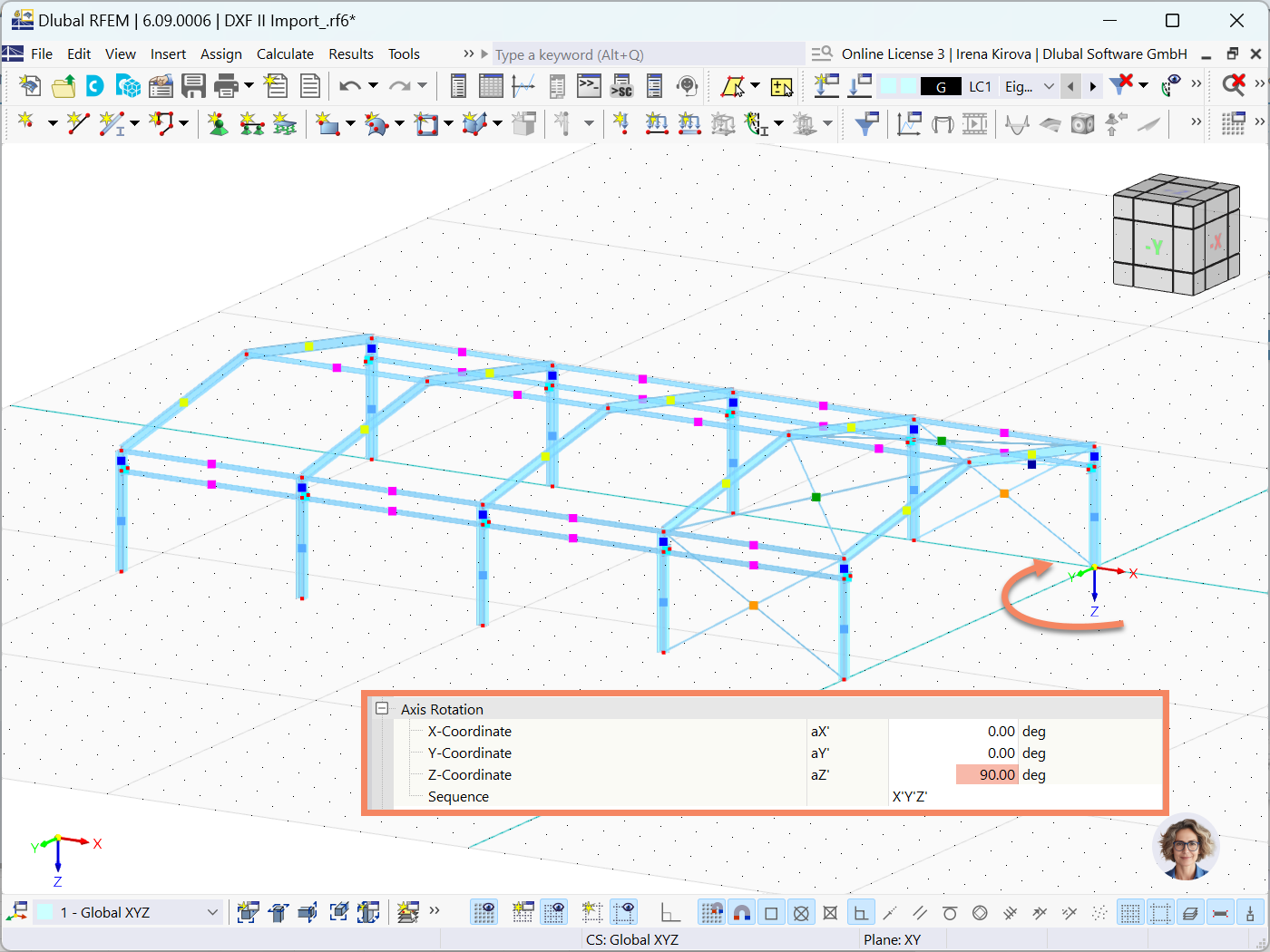

2. Obrót osi: Ta funkcja umożliwia obrót importowanego modelu wokół dowolnej osi układu współrzędnych (X, Y lub Z), co daje dodatkową kontrolę nad wyrównaniem modelu w obszarze roboczym.

• Sekwencja: Oprócz podstawowego obrotu, można zmodyfikować kolejność osi, co pozwoli na zamianę osi. Na przykład, definiując sekwencję jako Z'Y'X, oś Z przyjmuje postać X, oś Y pozostaje niezmieniona, a oś X przyjmuje postać Z. Ta opcja zapewnia dodatkową elastyczność w pozycjonowaniu i obracaniu modelu w razie potrzeby.

Axis Rotation Option in AutoCAD/DXF Import in RFEM 6

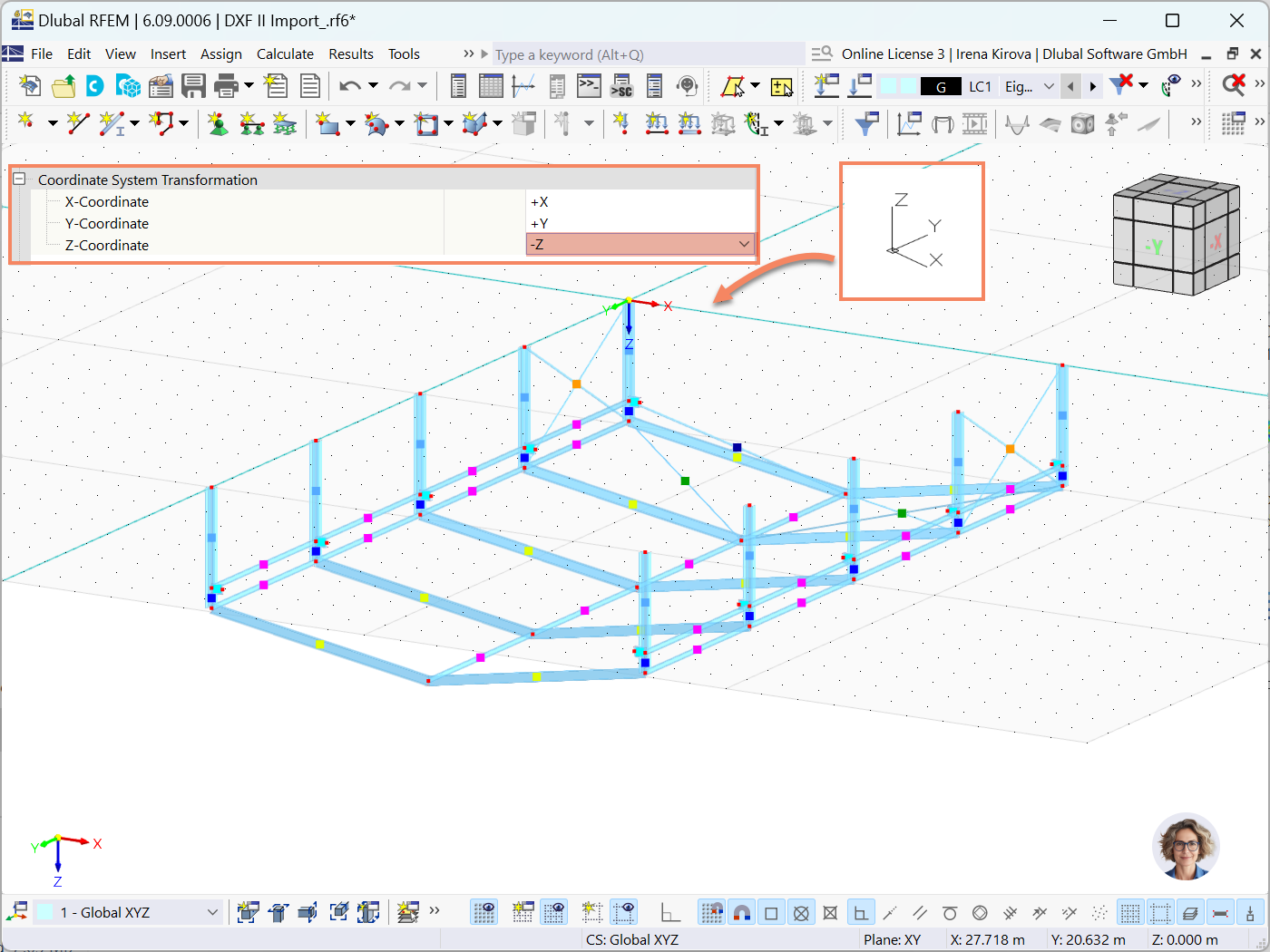

3. Transformacja układu współrzędnych: Opcja ta jest szczególnie przydatna podczas pracy z aplikacjami, które używają różnych orientacji w porównaniu z domyślnym układem współrzędnych programu RFEM/RSTAB. Umożliwia zamianę osi lub modyfikację kierunku osi. Za jego pomocą można na przykład dostosować osie odbite lustrzanie, np. zmienić oś Z na -Z, dzięki czemu importowany model jest wyrównany z układem współrzędnych projektu.

Coordinate System Transformation in RFEM 6 Import

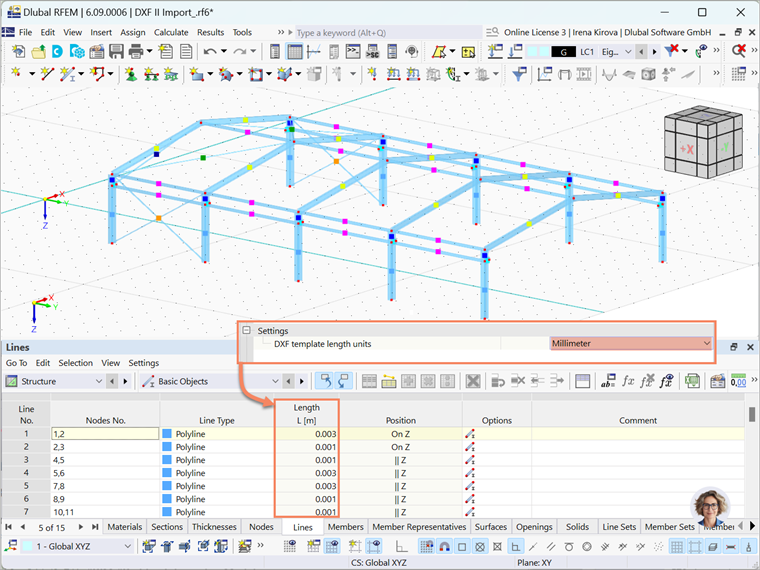

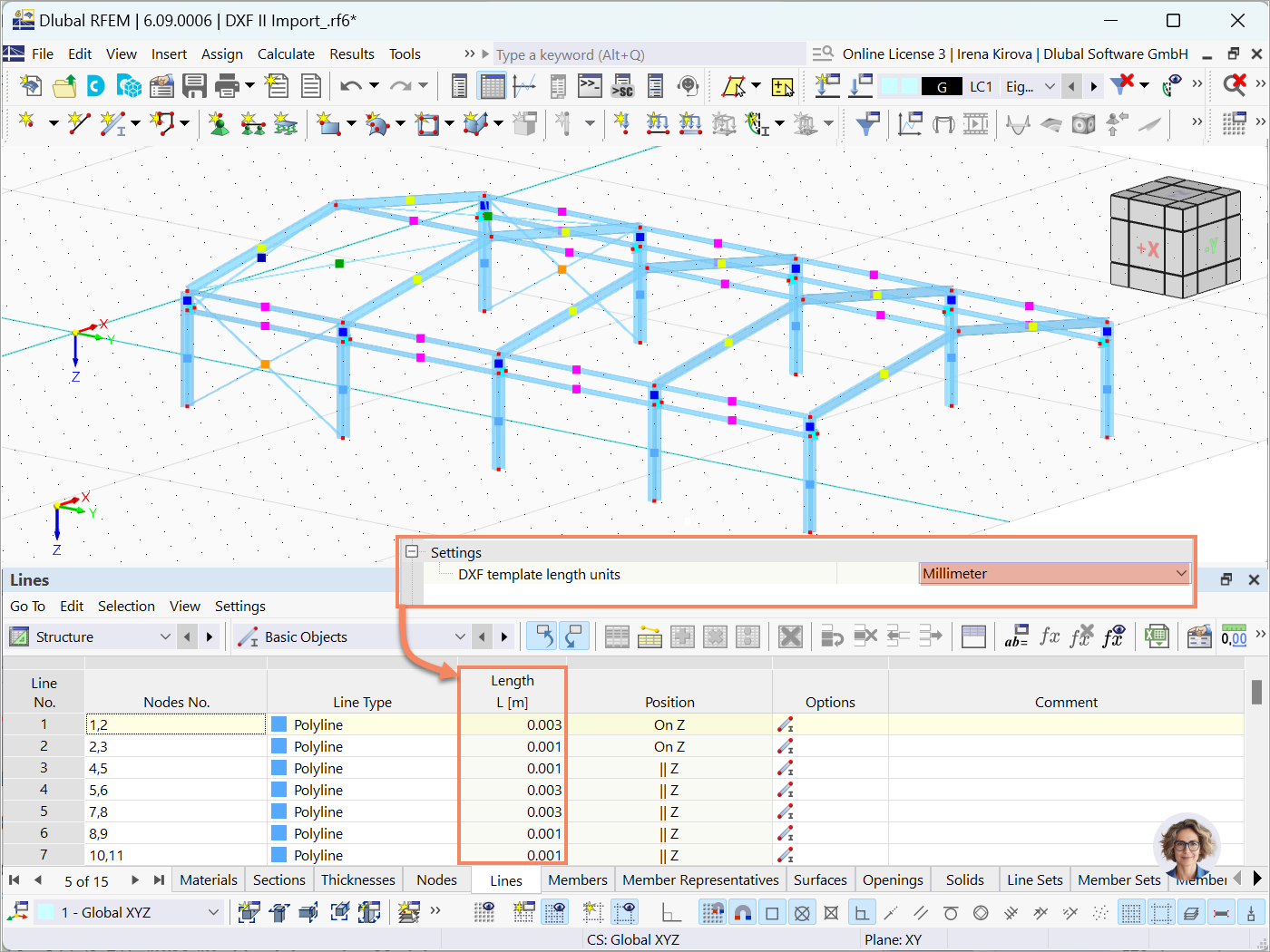

4. Ustawienia: To ustawienie określa jednostki, w jakich będzie importowany plik DXF, dzięki czemu unika się niedopasowania jednostek. Na przykład, jeśli importowany plik jest w milimetrach (mm) zamiast w metrach (m), ta rozbieżność może skutkować nieproporcjonalnie małymi wymiarami w modelu. Ilustrację tego efektu pokazano na rysunku 5.

DXF Template Length Unit Adjustment in Import Settings

4. Dodatkowe opcje importu

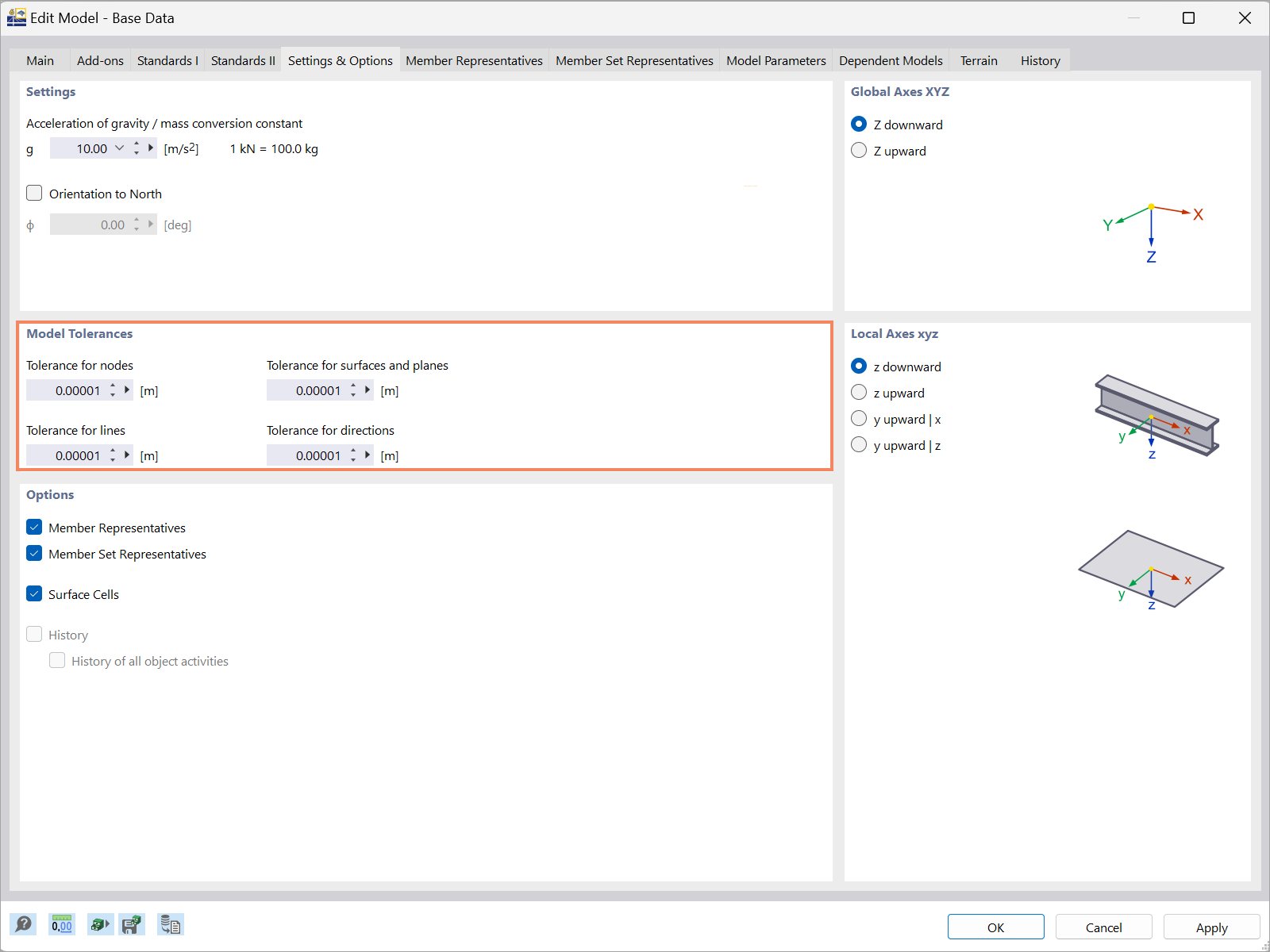

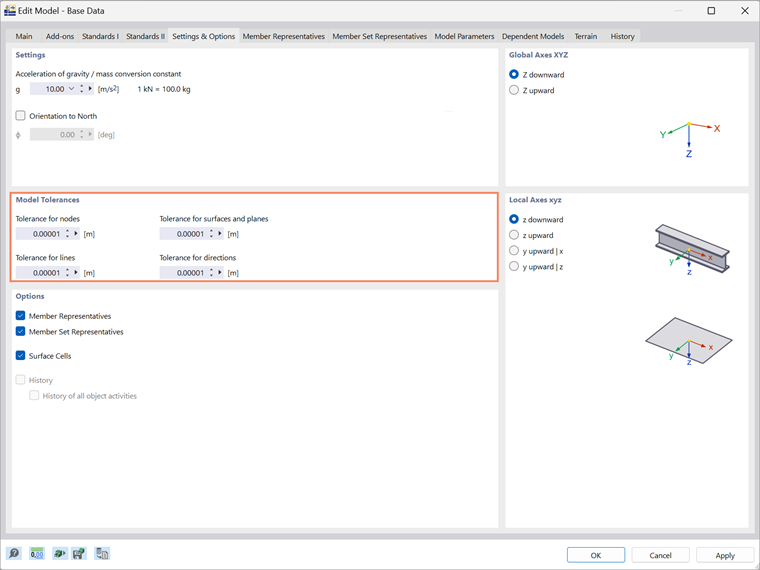

• Zminimalizuj tolerancję w modelu

Podczas modelowania lub importu danych z programu CAD mogą wystąpić niewielkie różnice geometryczne w obiektach modelu. Program RFEM 6/RSTAB 9 automatycznie koryguje te niezgodności po przekroczeniu określonych wartości granicznych odległości. Na przykład węzły znajdujące się bardzo blisko siebie zostaną scalone, linie lub pręty znajdujące się poza płaszczyznami zostaną włączone do powierzchni, a linie i pręty o minimalnym nachyleniu zostaną sklasyfikowane jako pionowe.
Tolerancje modelu można zazwyczaj dostosowywać w zakładce "Ustawienia i opcje" w sekcji Dane ogólne (link do najczęściej zadawanych pytań (FAQ) poniżej). Jednak wybranie tej opcji podczas importu powoduje automatyczne ustawienie wszystkich tolerancji modelu w danych podstawowych na 0,00001 m, eliminując konieczność ręcznego dostosowywania.

Minimize Model Tolerances in DXF Import Options in RFEM 6

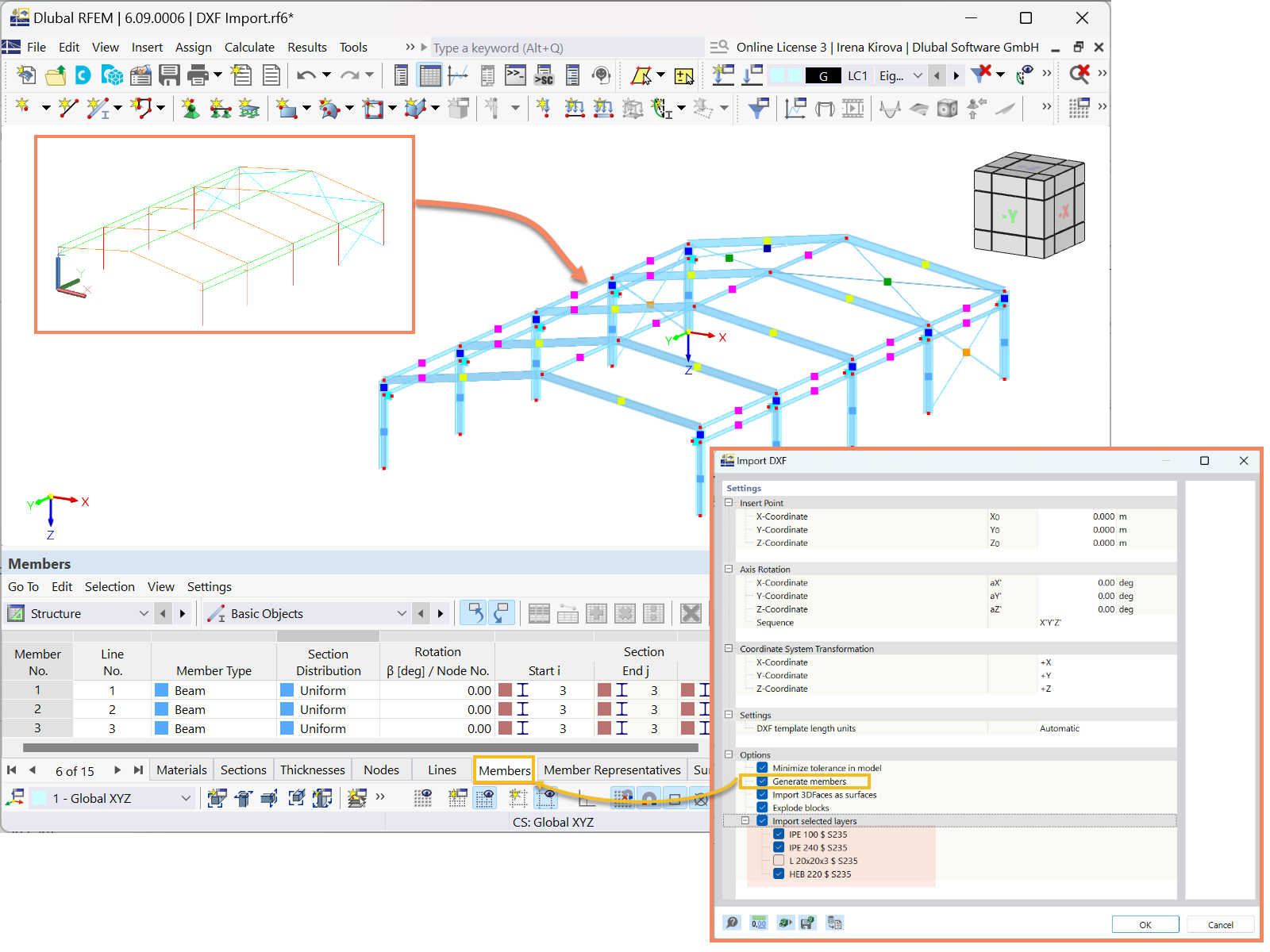

• Generuj pręty

Wybranie tej opcji w oknie dialogowym importu umożliwia import linii z pliku DXF jako prętów w programie RFEM 6/RSTAB 9 (rysunek 7). Podczas importu nazwy warstw są przesyłane z pliku DXF jako przekroje i nazwy materiałów. Jeżeli zewnętrzny przekrój i materiał zostaną rozpoznane w bibliotekach Dlubal na podstawie nazwy warstwy, zostaną one automatycznie zastosowane i przekonwertowane na odpowiednie przekroje i materiały Dlubal (zdjęcie 8).
W celu automatycznego rozpoznania i zastosowania przekrojów i materiałów nazwa warstwy w pliku DXF musi mieć format [Nazwa przekroju]$[Nazwa materiału] (np. IPE 100$S235). Dzięki temu do importowanych prętów zostaną przypisane prawidłowe przekroje i materiały.

Generate Members from DXF File in RFEM 6

Conversion of External Sections to Standardized Formats

• Importuj 3DFściany jako powierzchnie

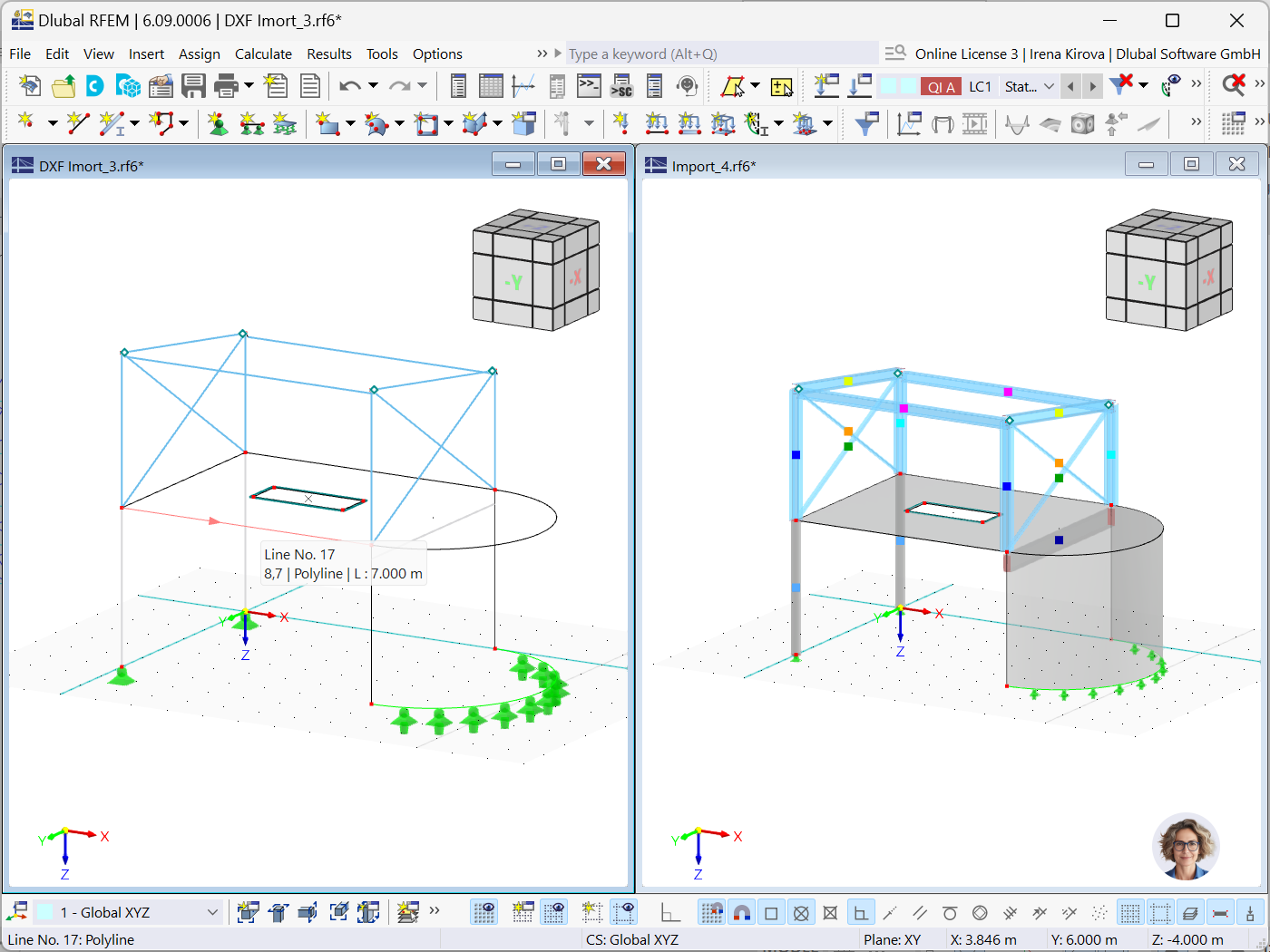

Ta opcja, dostępna podczas importu pliku DXF, umożliwia konwersję powierzchni 3D z pliku DXF na obiekty powierzchni w programie RFEM 6. Jest to szczególnie przydatne w przypadku złożonych geometrii, które lepiej odwzorować jako powierzchnie niż jako pojedyncze linie lub pręty. Wybierając tę opcję, dowolne elementy powierzchni 3D w pliku DXF zostaną automatycznie przekształcone w odpowiednie obiekty powierzchni w programie RFEM 6 (jak pokazano w prawym oknie na rysunku 9). Jeżeli opcja nie zostanie zaznaczona, podczas importu zostaną utworzone tylko linie, a nie powierzchnie (jak pokazano w lewym oknie rysunku 9).

Comparison of 3DFace Import: Without vs. with “Import 3DFaces as Surfaces” Option

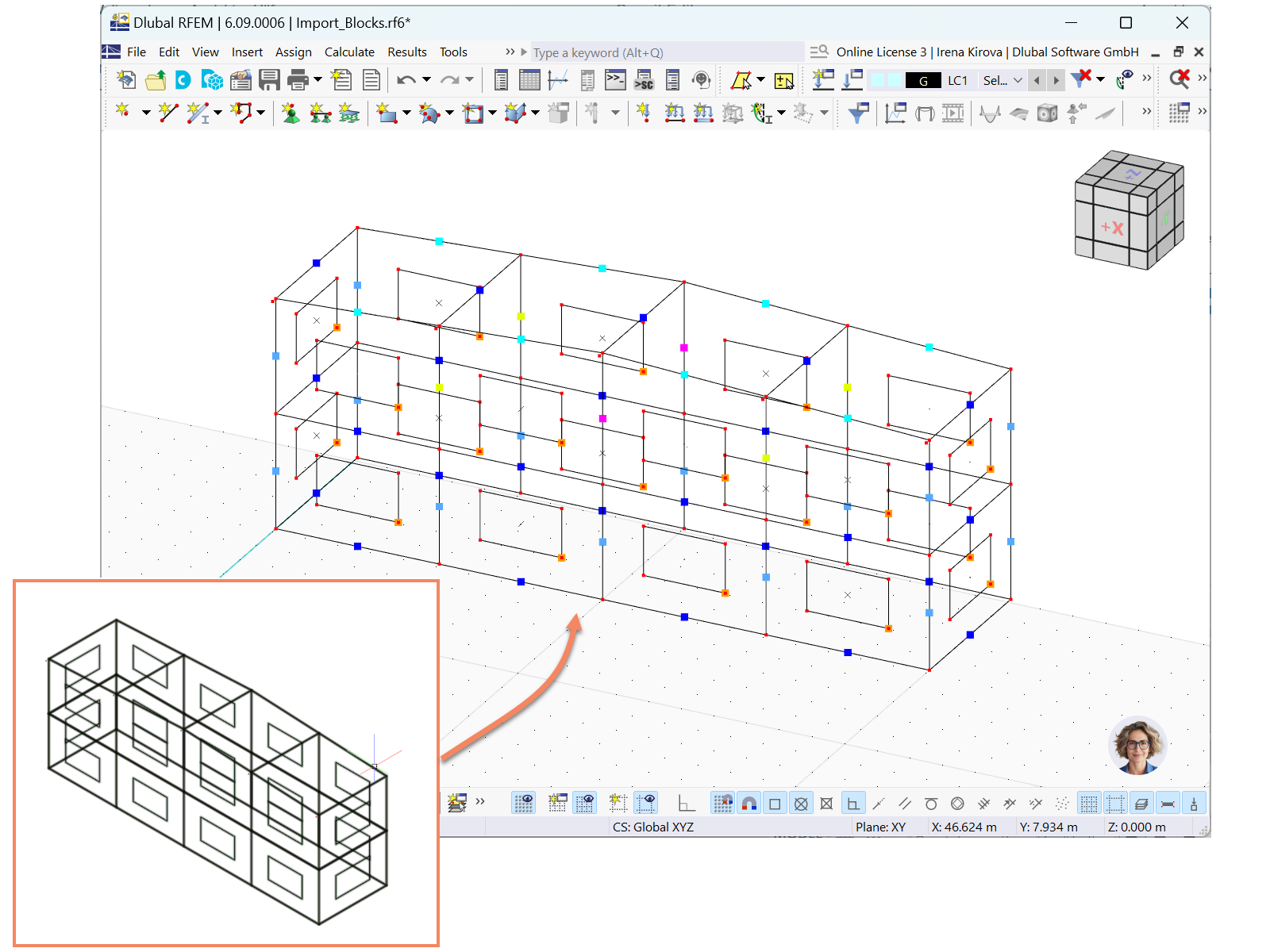

• Rozbij bloki

Ta opcja konwertuje odniesienia do bloków w pliku DXF na pojedyncze elementy w programie RFEM 6/RSTAB 9. W rysunkach CAD bloki są zbiorami elementów zgrupowanych w celu ułatwienia manipulacji. Jednak podczas importu bloków do programu RFEM 6/RSTAB 9 często korzystne jest rozbicie ich na części, aby umożliwić bardziej szczegółowe modelowanie i analizę. Wybierając opcję "Rozbij bloki", wszelkie odniesienia do bloków w pliku DXF są podczas importu automatycznie rozkładane na pojedyncze linie, łuki i inne elementy. Zapewnia to większą elastyczność i dokładność podczas pracy z importowaną geometrią.

Exploding Blocks in RFEM 6 from DXF Import

• Importuj wybrane warstwy

Ta opcja umożliwia selektywny import określonych warstw z pliku DXF, co zapewnia większą kontrolę i wydajność podczas procesu importu. Jest to szczególnie przydatne w przypadku złożonych rysunków zawierających wiele warstw, dzięki czemu można skoncentrować się wyłącznie na danych istotnych dla modelu. Importując tylko wybrane warstwy, można uprościć proces modelowania, zmniejszyć liczbę niepotrzebnych informacji i upewnić się, że model zawiera tylko elementy niezbędne do dokładnej analizy. Właściwa organizacja warstw i konwencje nazewnictwa mają kluczowe znaczenie dla efektywnego wyboru warstw podczas importu.

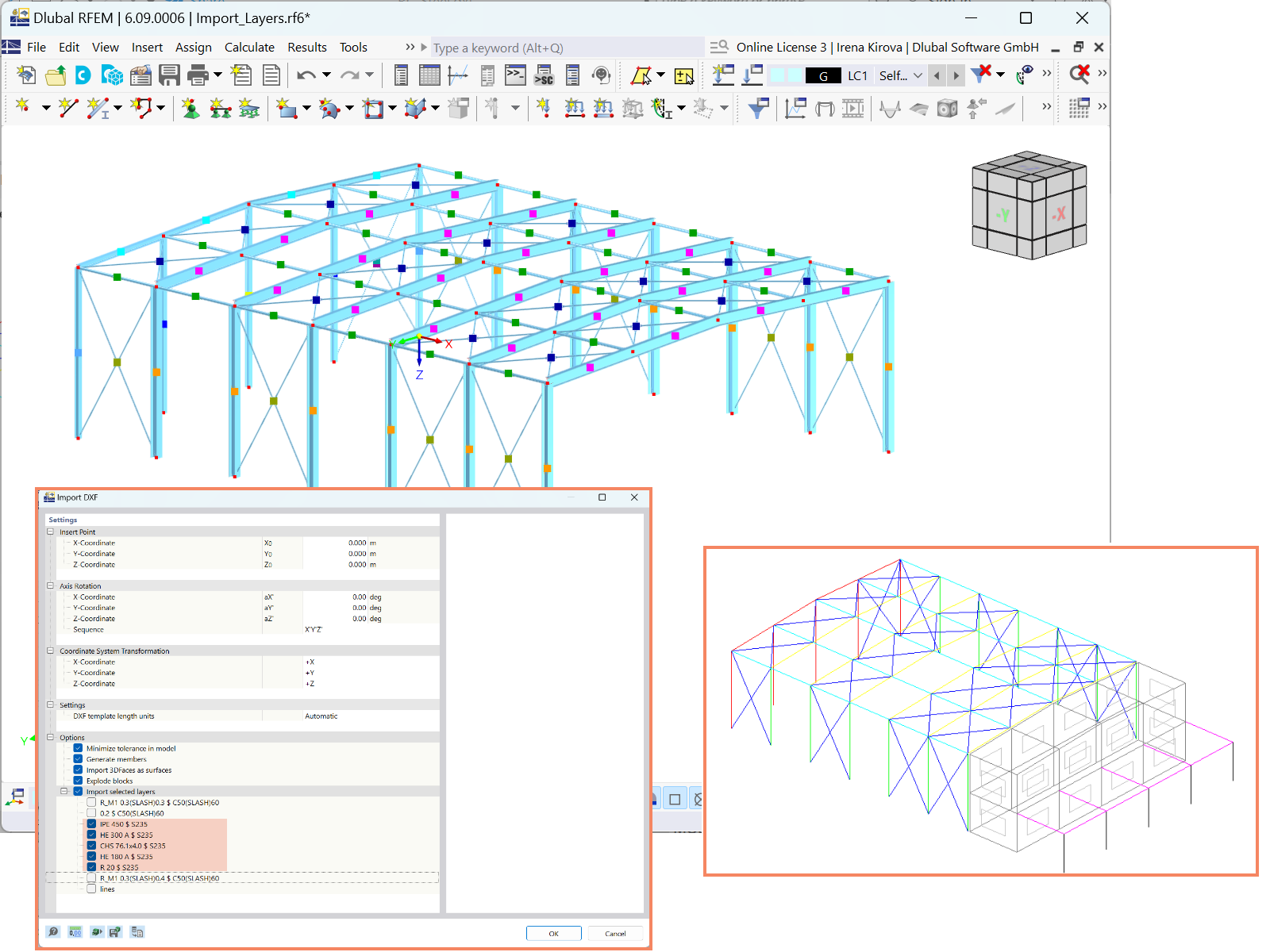

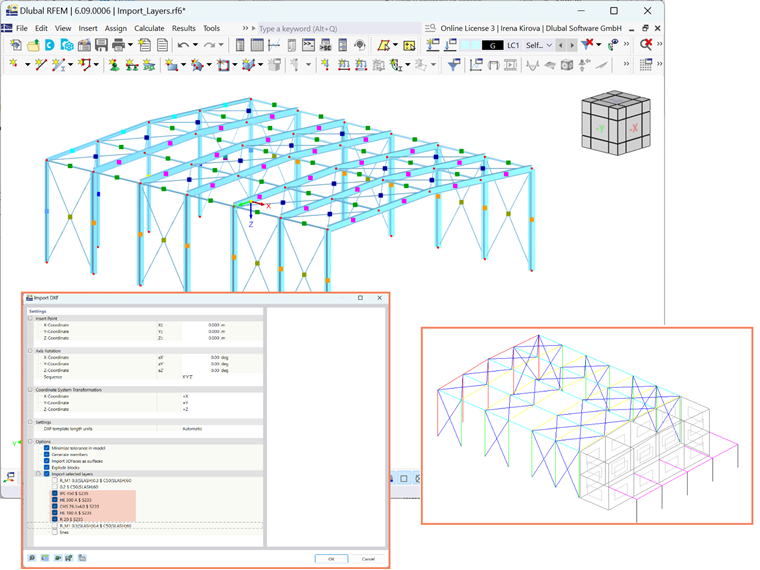

Rysunek 11 pokazuje tę opcję i pokazuje, w jaki sposób tylko wybrana część konstrukcji modelowana w programie AutoCAD jest importowana do programu RFEM 6 poprzez wybór odpowiednich warstw.

Import of DXF Layers into RFEM 6 Focusing on Specific Structural Parts

Uwagi końcowe

Funkcje importu opisane w tym artykule zapewniają wydajny i wydajny sposób przenoszenia danych z AutoCAD/DXF do programu RFEM 6/RSTAB 9, umożliwiając użytkownikom łatwą optymalizację modeli konstrukcyjnych. Korzystając z tych opcji, takich jak import geometrii, warstw, powierzchni i nie tylko, użytkownicy mogą mieć pewność, że ich dane są dokładnie odwzorowane w oprogramowaniu, co zwiększa elastyczność i dokładność przepływu pracy. Ta płynna integracja usprawnia cały proces modelowania i analizy, ograniczając konieczność ręcznej korekty i zapewniając spójność na wszystkich etapach projektowania i tworzenia dokumentacji. Dzięki możliwości importu, programy RFEM 6 i RSTAB 9 stanowią uproszczone rozwiązanie do wydajnej pracy z plikami AutoCAD/DXF, przyczyniając się do wyższej jakości i bardziej efektywnego projektowania konstrukcji.
