Ten artykuł zawiera kompleksowy przegląd funkcji eksportu z programów RFEM 6 i RSTAB 9 do plików AutoCAD/DXF, które zapewniają płynną wymianę danych między oprogramowaniem Dlubal i AutoCAD. Ogólne informacje na temat wymiany danych między programem RFEM 6/RSTAB 9 i AutoCAD można znaleźć w naszym poprzednim artykule KB 1939 | Interfejs z integracją plików Autocad i DXF - Część 1/3: Ogólny przegląd. Dodatkowo, bardziej szczegółowe wyjaśnienie procesu importu plików AutoCAD/DXF do programu RFEM 6/RSTAB 9 można znaleźć w artykule KB 1941 | Interface with Autocad and DXF File Integration - Part 2/3: Funkcje importu.
- KB 1939 | Interfejs z integracją plików AutoCAD i DXF - część 1/3: Przegląd ogólny
- KB 1941 | Interfejs z integracją plików AutoCAD i DXF - część 2/3: Funkcje importu
Eksport danych z RFEM 6/RSTAB 9 do plików AutoCAD/DXF

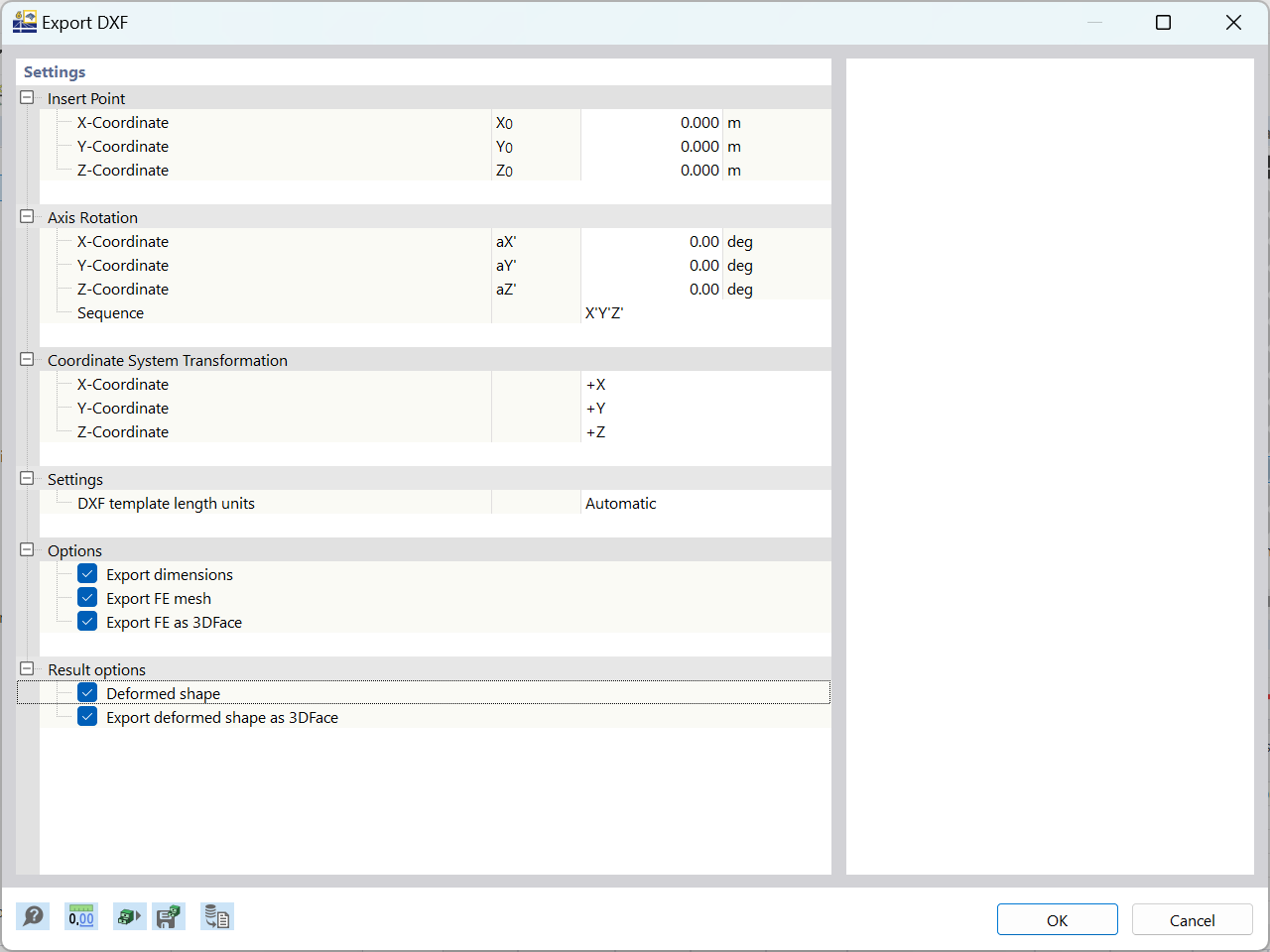

Eksportowanie danych z programu RFEM 6/RSTAB 9 do plików AutoCAD/DXF jest cenną funkcją, która ułatwia wymianę danych, poprawia wydajność pracy i umożliwia dalsze udoskonalanie wyników obliczeń. Proces eksportu jest inicjowany przez przejście do menu "Plik" i wybranie opcji "Eksport", podobnie jak w przypadku importu opisanego w KB 1941, link powyżej. Wyświetlone okno „Eksport” (patrz rysunek 1) bardzo przypomina okno „Import”, a główne funkcje są w dużej mierze takie same. Ponieważ funkcje te zostały szczegółowo omówione we wspomnianym artykule, w tym rozdziale skupimy się na konkretnych opcjach eksportu dostępnych w programach RFEM 6 i RSTAB 9, z naciskiem na unikalne funkcje, które zapewniają wydajny transfer danych do plików AutoCAD/DXF.

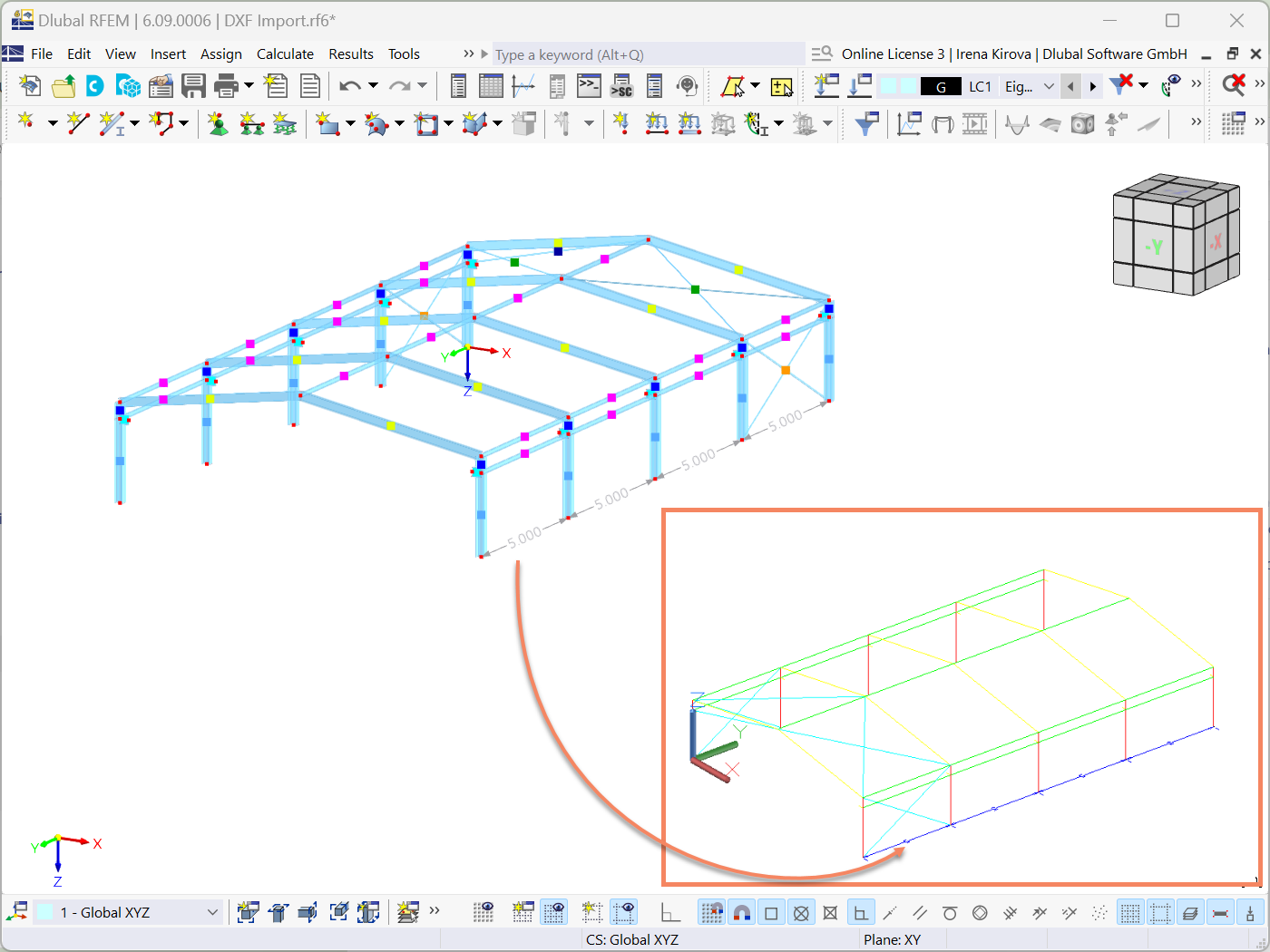

Eksportuj wymiary
Opcja ta zapewnia uwzględnienie wymiarów podczas eksportu modelu z RFEM/RSTAB do pliku DXF, co ułatwia dokładne odwzorowanie pomiarów w środowisku AutoCAD.

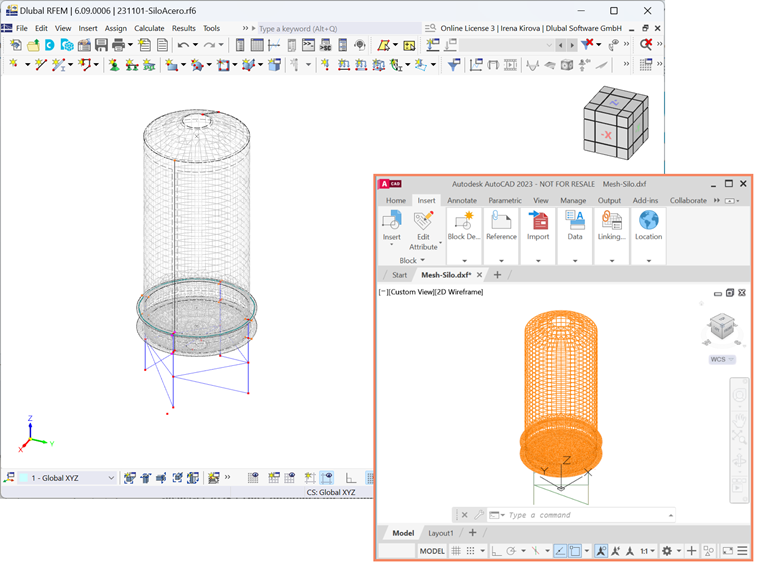

Eksportować siatkę ES
Po zaznaczeniu tej opcji siatka elementów skończonych (ES) zostanie uwzględniona w eksporcie DXF, a linie graniczne siatki zostaną przedstawione jako pojedyncze linie, co pozwoli zachować szczegóły konstrukcyjne modelu.

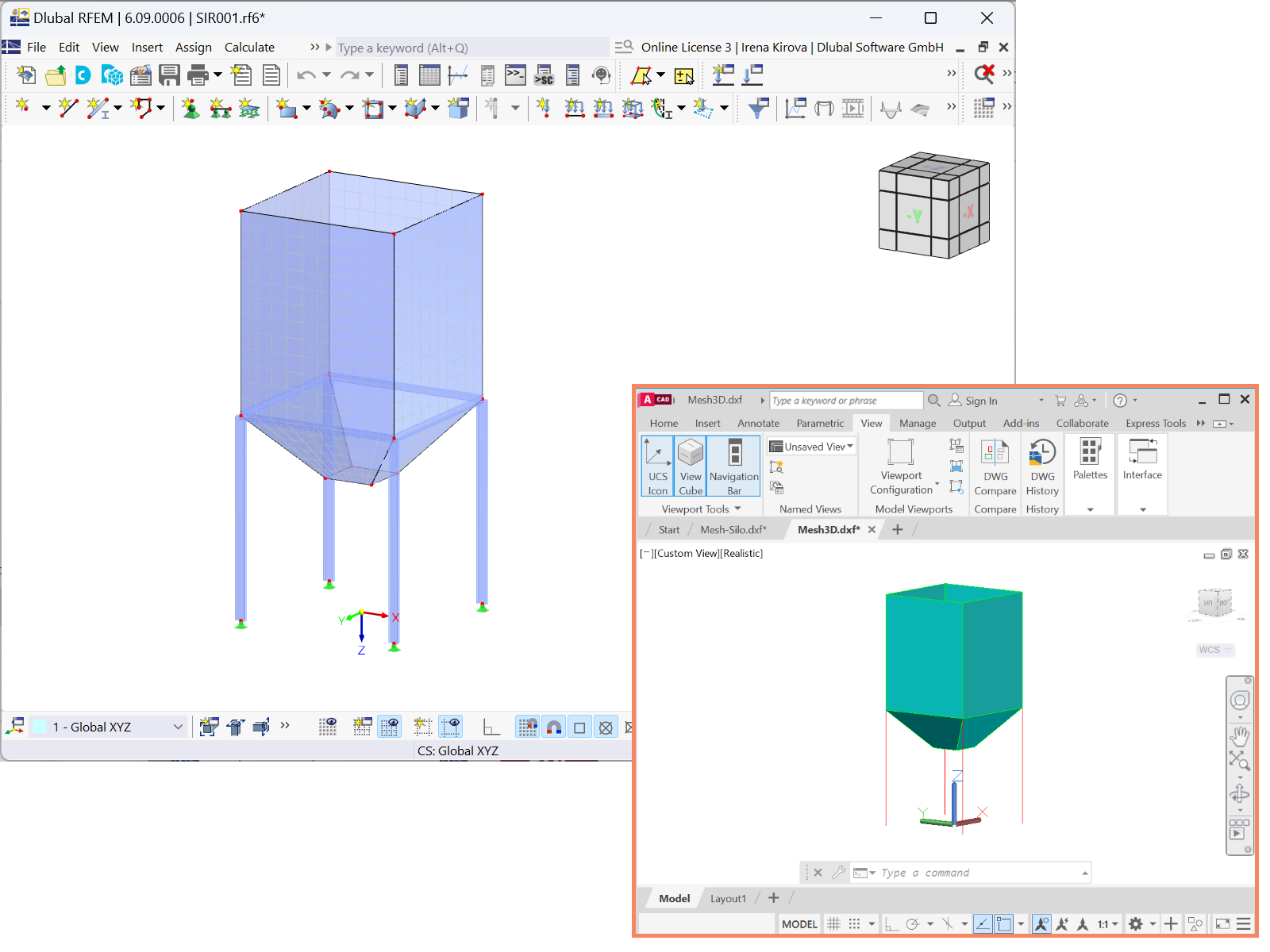

Eksportuj siatkę ES jako 3DFPowierzchnia
Program RFEM 6 umożliwia eksport elementów 3D powierzchni (3DFACE) odpowiadających każdej komórce siatki ES, które program AutoCAD rozpoznaje i wyświetla jako powierzchnie, co poprawia wizualną dokładność siatki.

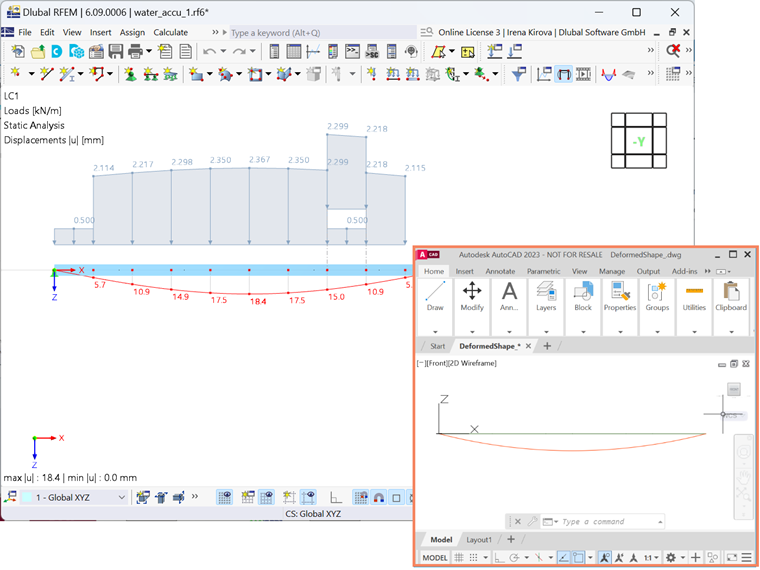

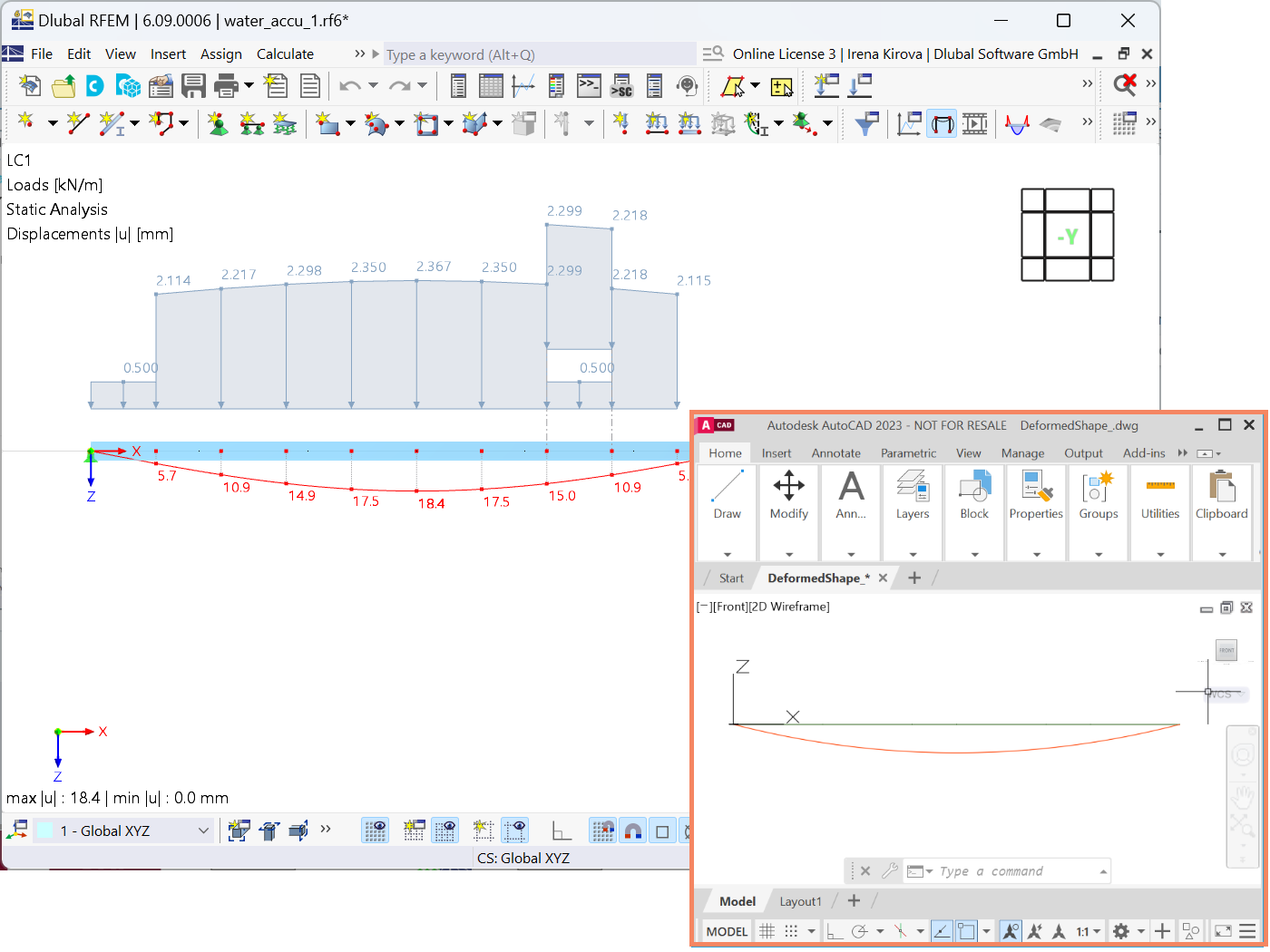

Zdeformowany kształt
Odkształcony kształt dla aktywnego przypadku obciążenia (PO) i kombinacji obciążeń (KO) jest eksportowany jako linie, co pozwala w prosty sposób odwzorować odkształcenie modelu pod wpływem przyłożonych obciążeń.

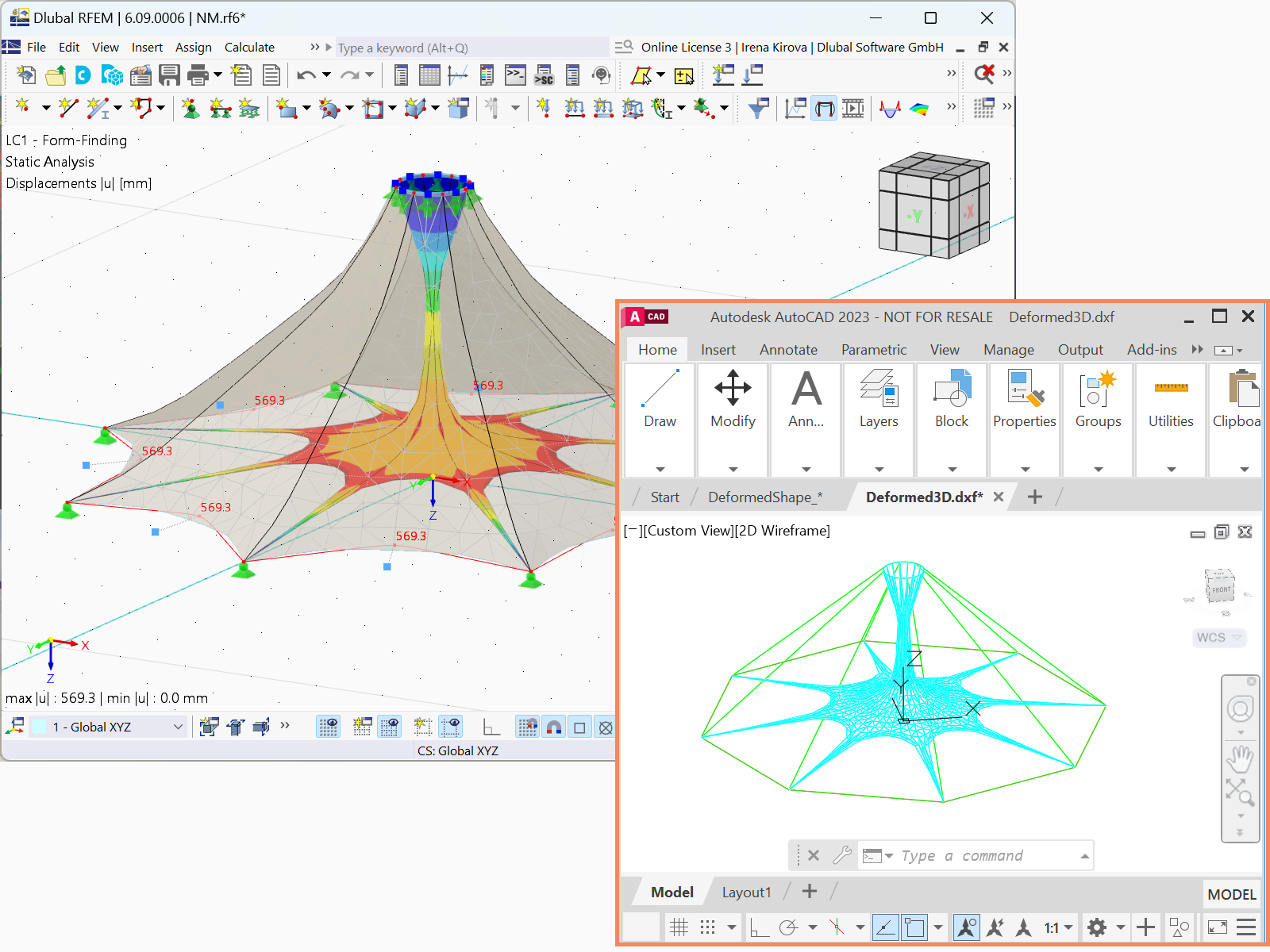

Eksportuj zdeformowany kształt jako 3DFPowierzchnia
Odkształcony kształt pod aktywnym przypadkiem obciążenia (PO) i kombinacją obciążeń (KO) jest eksportowany jako elementy 3DFace, oferujące bardziej szczegółowe i pouczające przedstawienie wizualne odkształconego modelu.
Uwagi końcowe
W tym artykule omówiliśmy funkcje eksportu z programów RFEM 6 i RSTAB 9 do plików AutoCAD/DXF, zwracając uwagę na najważniejsze opcje zapewniające bezproblemową wymianę danych. Korzystając z tych funkcji, takich jak eksport wymiarów, siatek ES i odkształconych kształtów, można zapewnić, że modele konstrukcyjne zostaną dokładnie przeniesione i odwzorowane w programie AutoCAD. Niezależnie od tego, czy potrzebujesz odwzorowania liniowego, czy szczegółowego odwzorowania odkształceń modelu na powierzchni, programy RFEM 6 i RSTAB 9 zapewniają elastyczność, pozwalającą na spełnienie różnych wymagań eksportowych. Opcje te zwiększają wydajność pracy, jednocześnie poprawiając przejrzystość i precyzję wyników obliczeń.
