Przebudowa Nicolas Untersteller College w Stiring-Wendel, Francja

• 3D Viewer | Google
• 3D Viewer | Babylon
• Wirtualna rzeczywistość

115x

Drewniana konstrukcja fasady NialEC Untersteller College

Po ponad 50 latach działalności, uczelnia Nicolas Untersteller College w Stiring-Wendel przeszła gruntowną przebudowę, aby dostosować ją do aktualnych potrzeb. Pierwotnie budynek został zaprojektowany, aby pomieścić ponad 1000 studentów, ale obecnie jest wykorzystywany przez zaledwie 500 osób. W rezultacie, powierzchnia zajmowana przez budynek zostanie zmniejszona, a tym samym zostanie zwolniona przestrzeń dla gminy.

Z trzech budynków college'u zachowano jedynie budynek A, który został całkowicie rozebrany, aby zachować jedynie nośną konstrukcję betonową i stalową. Decyzja o zachowaniu istniejącej konstrukcji pozwala na redukcję emisji CO₂ o 25% w porównaniu z nowym budynkiem. W ramach rekompensaty za wyburzenie budynków zostaną dodane nowe elementy.
Program renowacji koncentruje się na wydajności energetycznej z wykorzystaniem najnowszych technologii, takich jak inteligentne zarządzanie budynkiem, izolacja z wełny mineralnej oraz instalacja fotowoltaiczna.

Dane techniczne

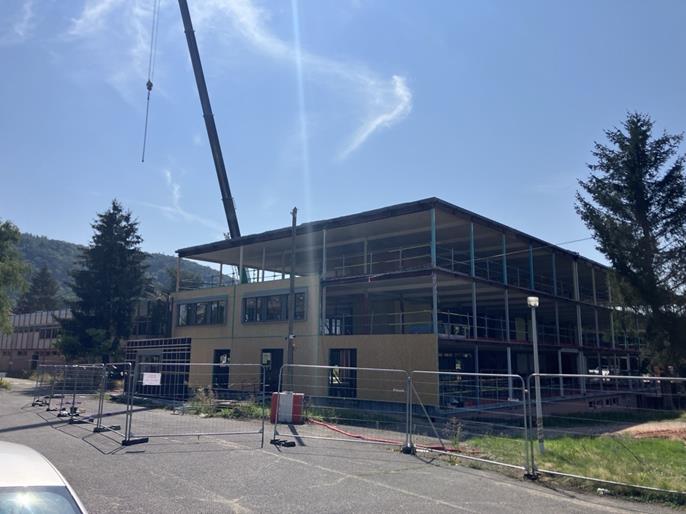

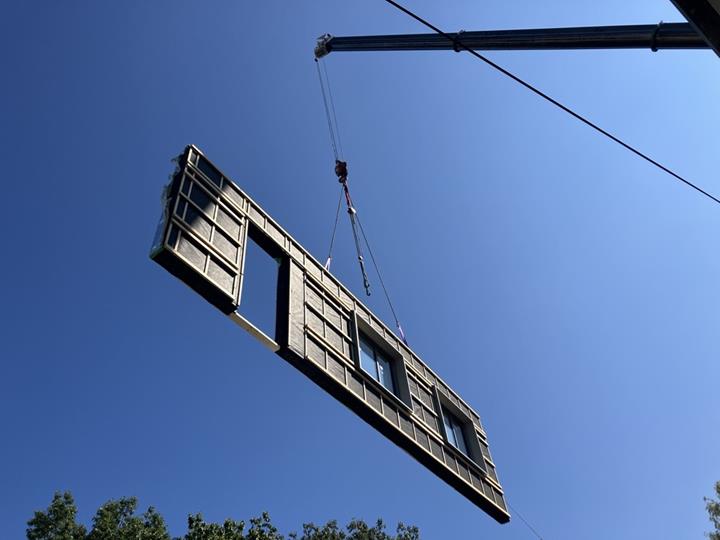

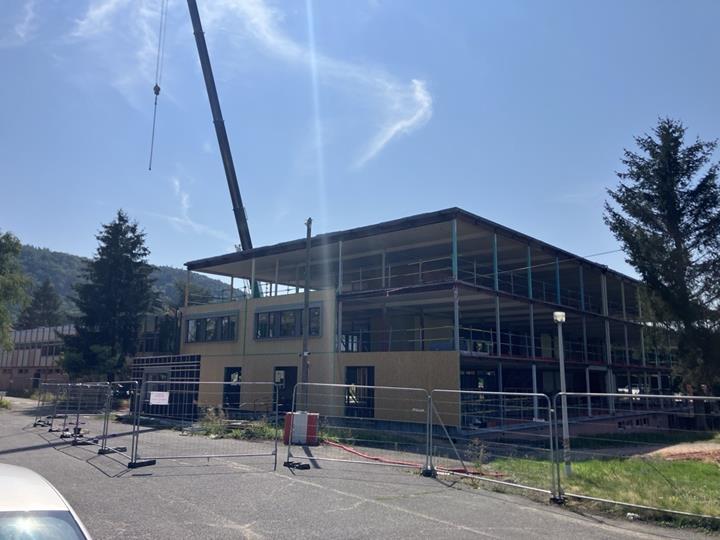

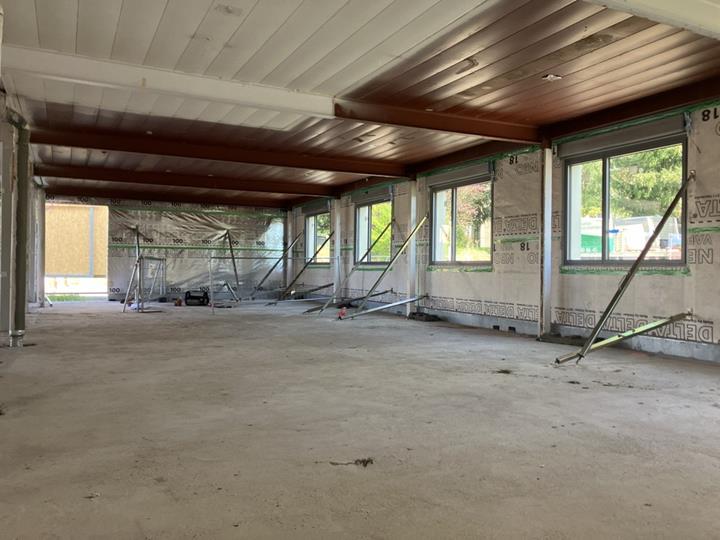

Generalny wykonawca, Bouygues Bâtiment Nord-Est, zlecił firmie budowlanej Le Bras Frère zaprojektowanie i montaż elewacji z drewna. Zainstalowane zostanie ponad 1600 m² fasady o drewnianej konstrukcji szkieletowej, aby utworzyć obwiednię istniejącej konstrukcji.

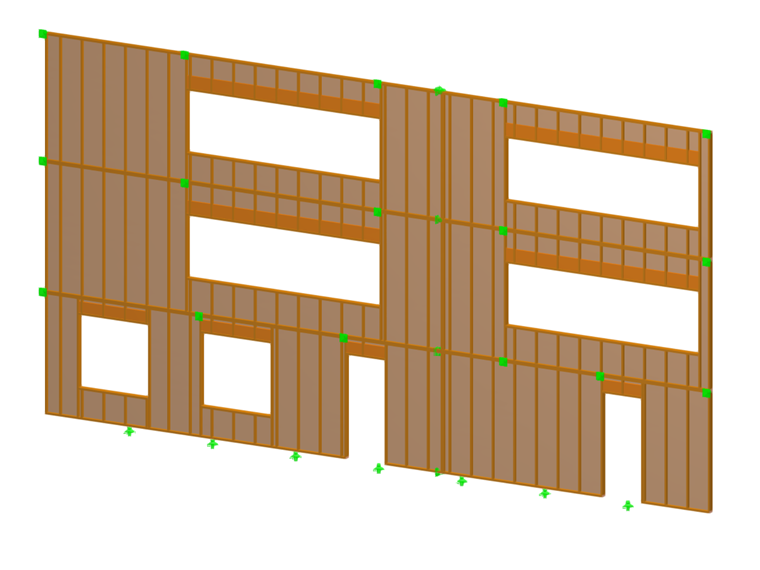

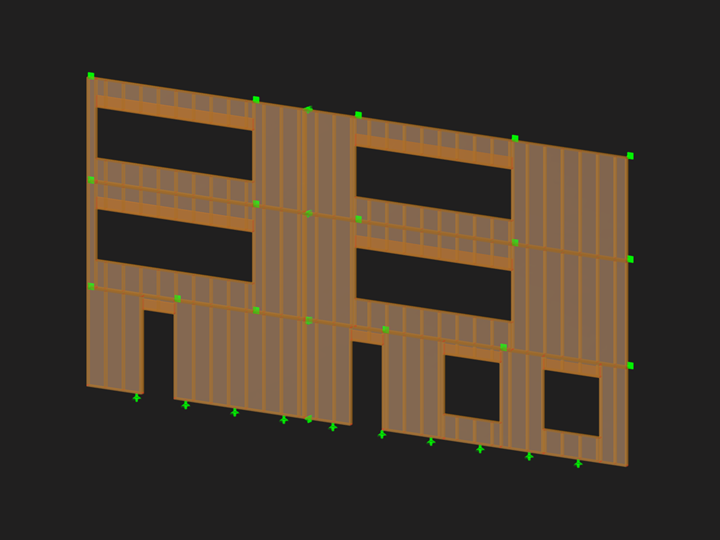

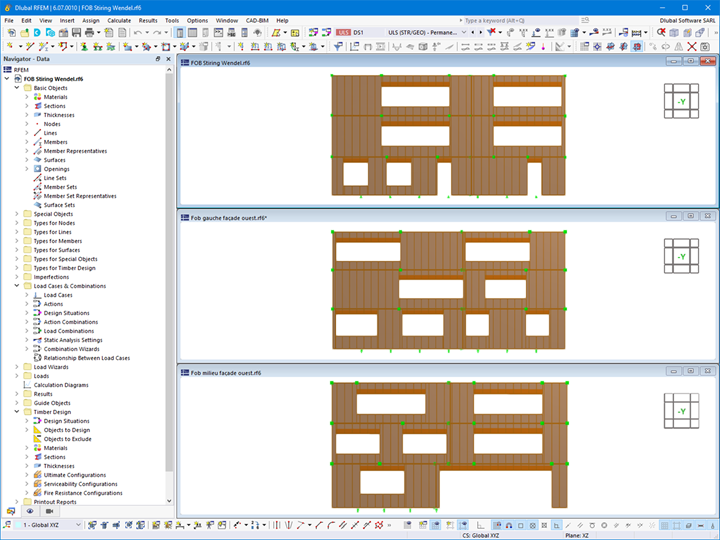

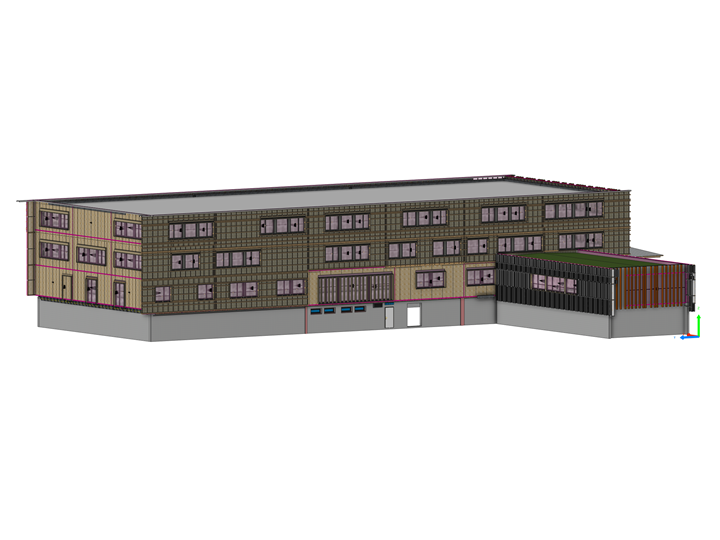

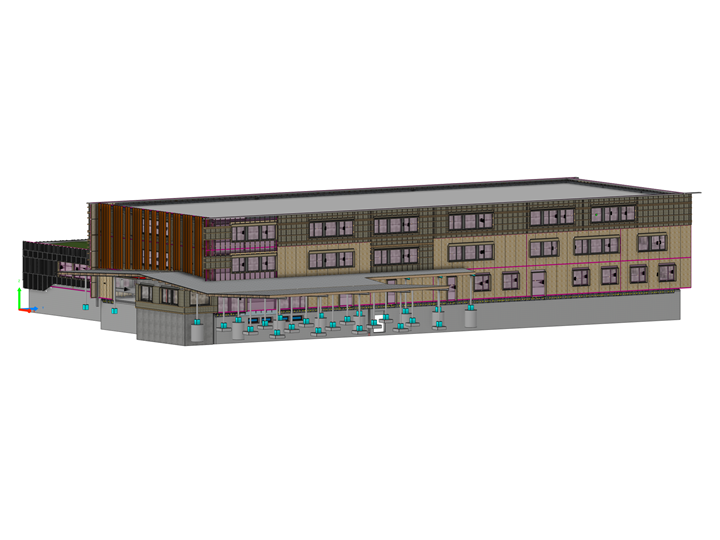

Biuro inżynierskie wykonało modelowanie drewnianych fasad szkieletowych w programie RFEM 6. Nowa funkcja generowania drewnianych ścian szkieletowych, dostępna w rozszerzeniu "Powierzchnie wielowarstwowe", umożliwiła konfigurację ścian, które mają zostać wygenerowane (ściana usztywniająca, słupy, spoiny, typy spoin).

Elewacje zostały zaprojektowane z uwzględnieniem ciężaru własnego i obciążenia wiatrem. Weryfikacje Eurokodu 5 przeprowadzono za pomocą rozszerzenia „Projektowanie konstrukcji drewnianych”.

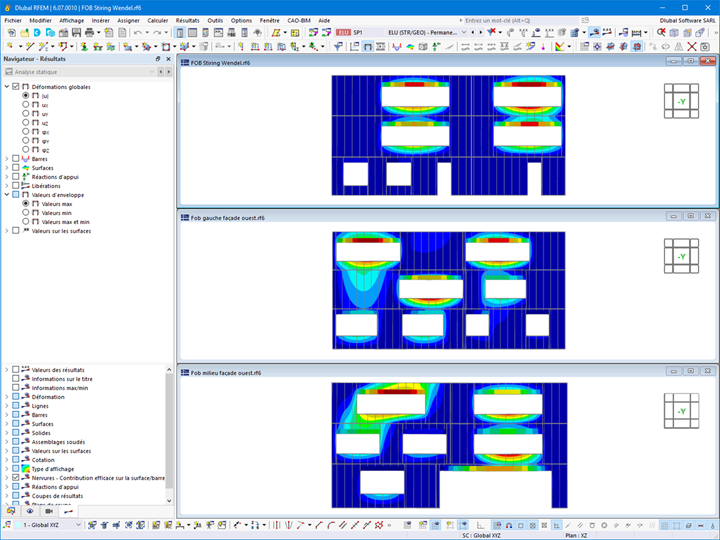

Dzięki modelowaniu i obciążeniu elewacji, możliwe było również obliczenie redukcji obciążenia w punktach zakotwienia fasady drewnianej.
