Реконструкция колледжа Николя Унтерстеллера в Стиринг-Венделе, Франция

• 3D Viewer | Google
• 3D Viewer | Babylon
• Виртуальная реальность

170x

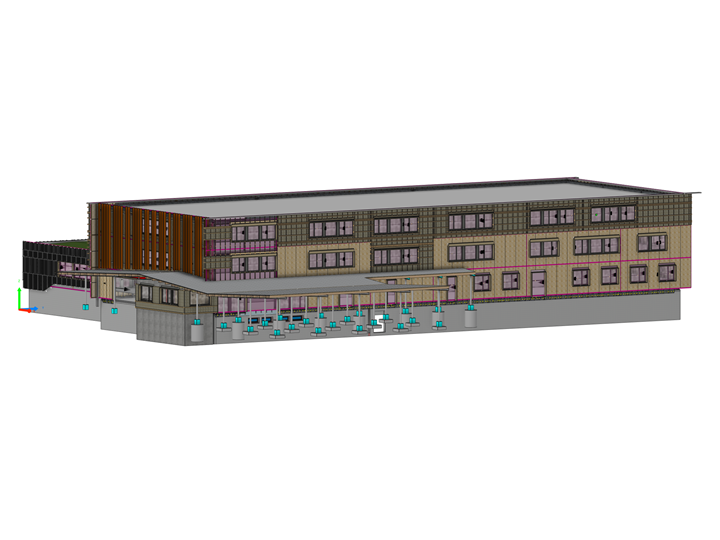

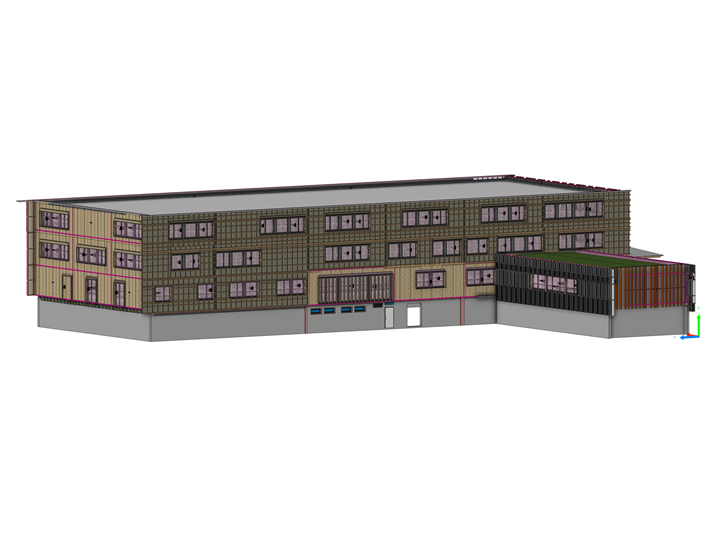

Деревянная конструкция фасада колледжа NialEC Унтерстеллер

После более чем пятидесяти лет службы колледж Николя Унтерстеллера в Стиринг-Венделе, Франция, проходит полную реконструкцию с целью модернизации и адаптации к современным потребностям. Из трех зданий колледжа сохранился только корпус А, от которого остались только железобетонные и стальные несущие конструкции. В результате полезная площадь здания сократится, что освободит место для общественного пространства.

Из трех зданий колледжа сохранился только корпус А, от которого остались только железобетонные и стальные несущие конструкции. Решение сохранить существующую конструкцию затем позволило сократить выбросы CO2 на 25% по сравнению с новым строительством. Для компенсации снесенных зданий будут возведены пристройки.
Программа реконструкции фокусируется на энергоэффективности с помощью новейших технологий, таких как интеллектуальная система управления зданием, изоляция из шерсти мозельских овец и фотоэлектрическая электростанция.

Технические подробности

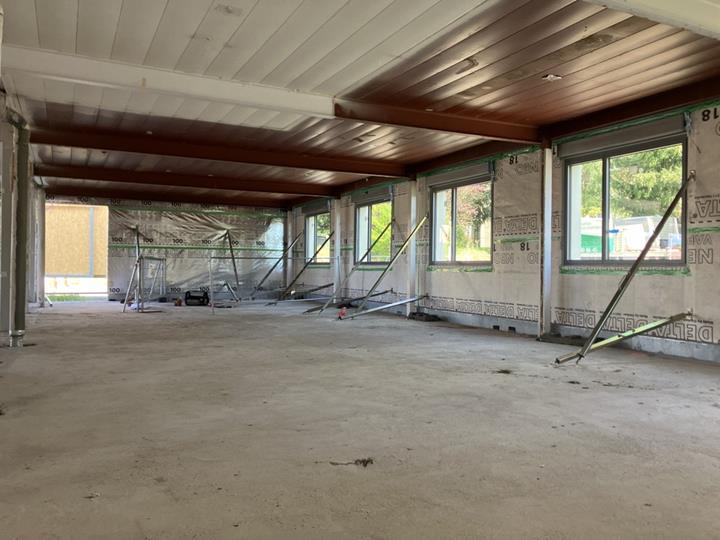

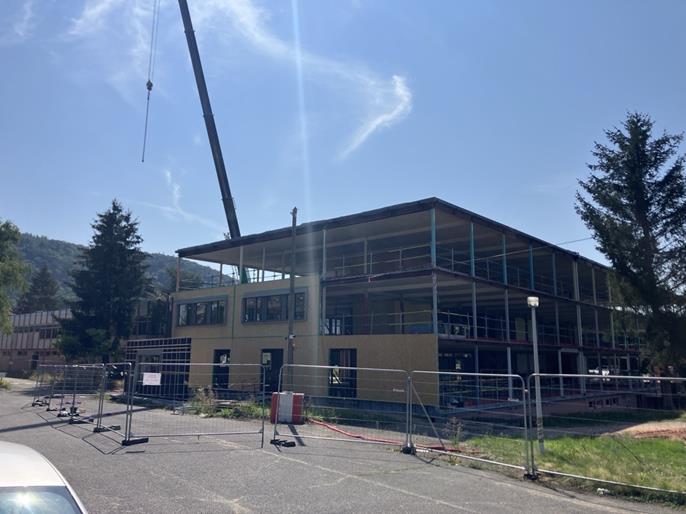

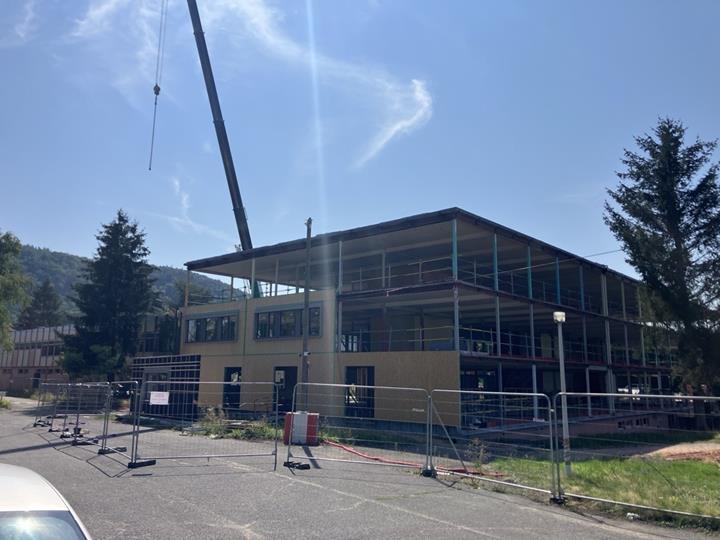

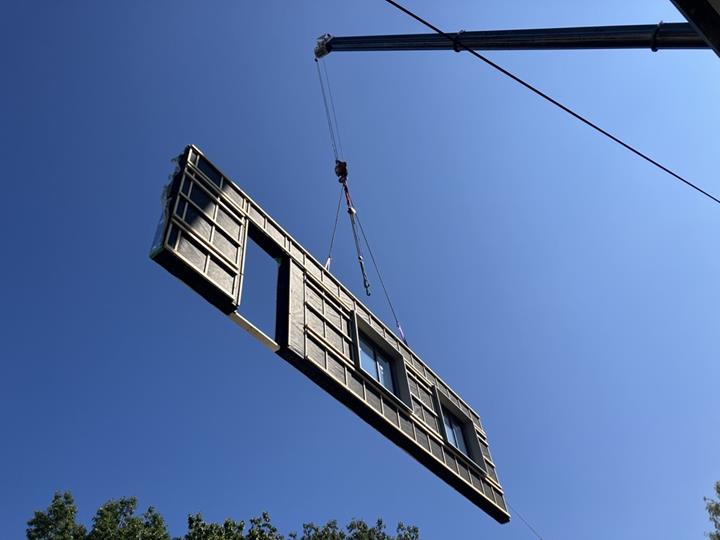

Генеральный подрядчик Bouygues Bâtiment Nord-Est поручил компании Le Bras Frères спроектировать и смонтировать деревянные фасады. В рамках создания оболочки существующей конструкции, будет установлено более 1600 м2 деревянных каркасных фасадов.

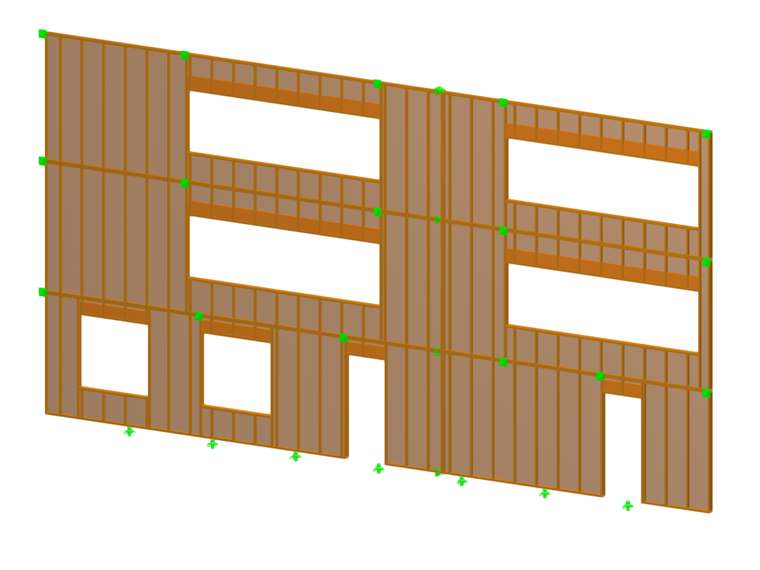

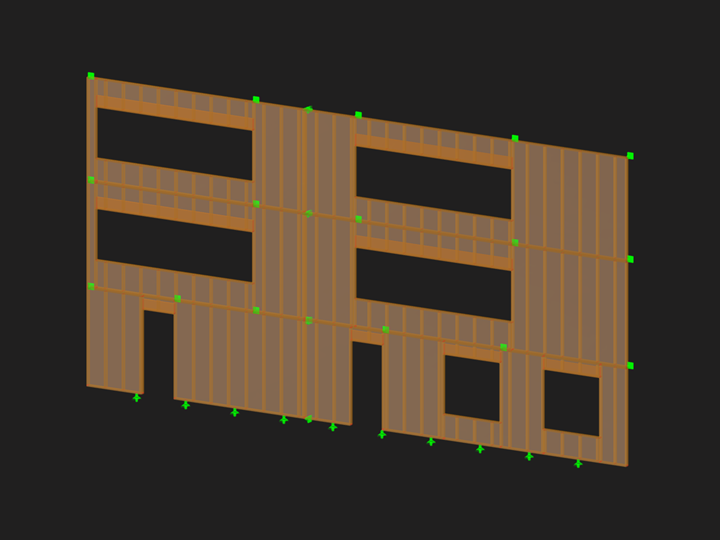

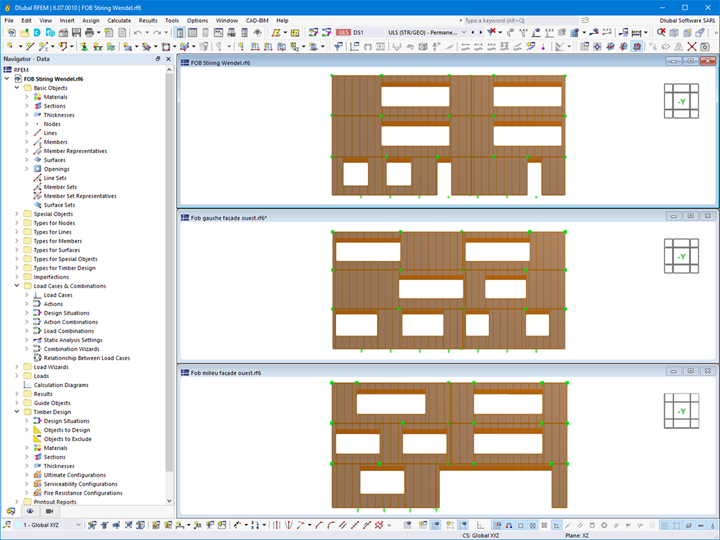

Проектировщики смоделировали каркасные фасады с использованием программного обеспечения для расчёта по МКЭ RFEM 6. Новая функция для создания деревянных каркасных стен, доступная в аддоне «Многослойные поверхности», позволила сформировать создаваемые стены (диафрагмы жёсткости, стойки, стыки, типы стыков).

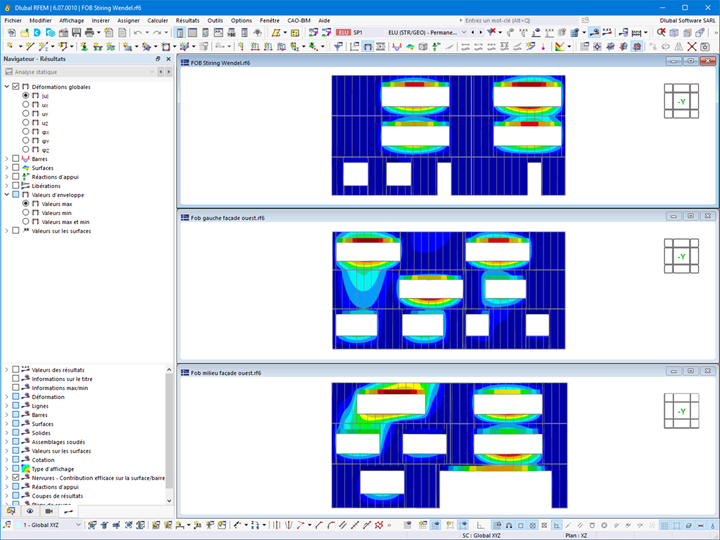

Фасады были рассчитаны с учетом собственного веса и ветровой нагрузки. Расчётные проверки по норме Еврокод 5 были выполнены с помощью аддона «Расчёт деревянных конструкций».

Моделирование фасадов и нагрузок позволило рассчитать снижение нагрузок в точках крепления деревянных каркасных фасадов.
