Reestructuración de la escuela Nicolas Untersteller en Stiring-Wendel, Francia

Construida en 1972, la escuela se había vuelto obsoleta y ya no cumplía con los estándares actuales o las necesidades de acogida. La renovación de las instalaciones de Stiring-Wendel es parte del plan de inversión del departamento de Mosela para renovar sus escuelas más antiguas y que consumen más energía. Las obras, que comenzaron a principios de 2024, permitirán la reapertura de la escuela para el inicio del curso escolar en septiembre de 2025.

Después de más de cincuenta años de servicio, el colegio francés Nicolás Untersteller en Stiring-Wendel está experimentando una renovación completa para modernizarlo y adaptarlo a las necesidades actuales. Originalmente se diseñó con una capacidad de más de 1.000 estudiantes, pero actualmente se utiliza para apenas 500. Como resultado, se reducirá la huella del edificio sobre el suelo, liberando espacio de construcción para la comunidad.

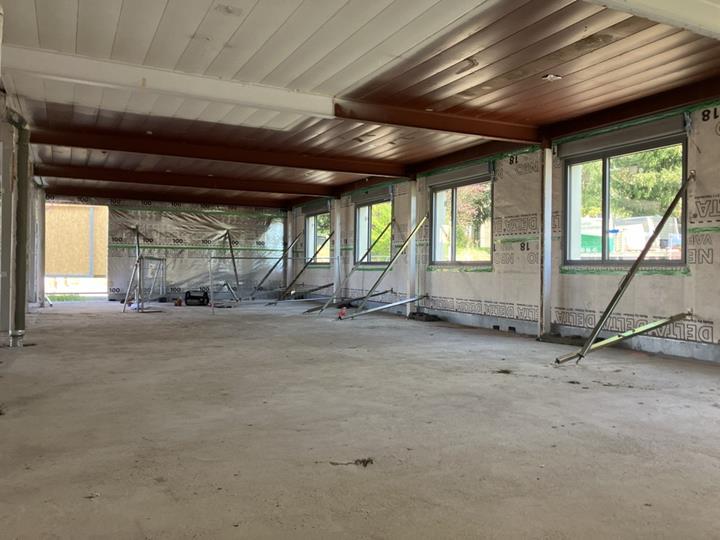

De los tres edificios de la escuela, solo se conservó el Edificio A, reducido a su estructura de soporte de hormigón y acero. Esta decisión de preservar la estructura existente reduce las emisiones de CO₂ en un 25% en comparación con un nuevo edificio. Se agregarán extensiones para compensar los edificios demolidos.
El programa de reestructuración se centra en la eficiencia energética con la última tecnología: la gestión inteligente del edificio, el aislamiento de lana de oveja Moselle y una planta de energía fotovoltaica.

Detalles técnicos

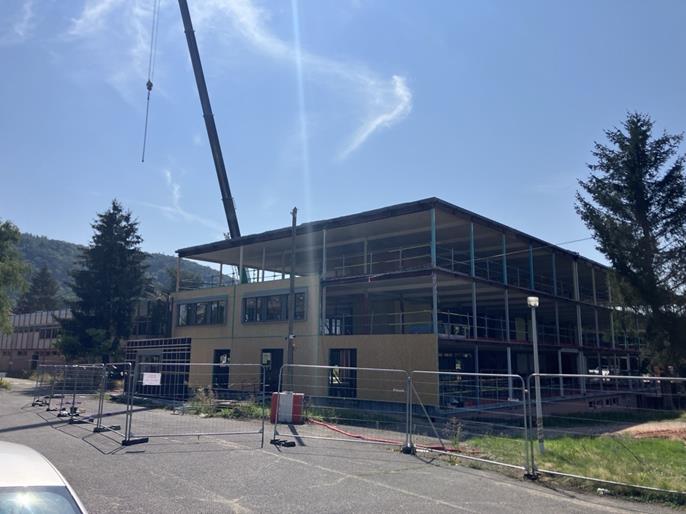

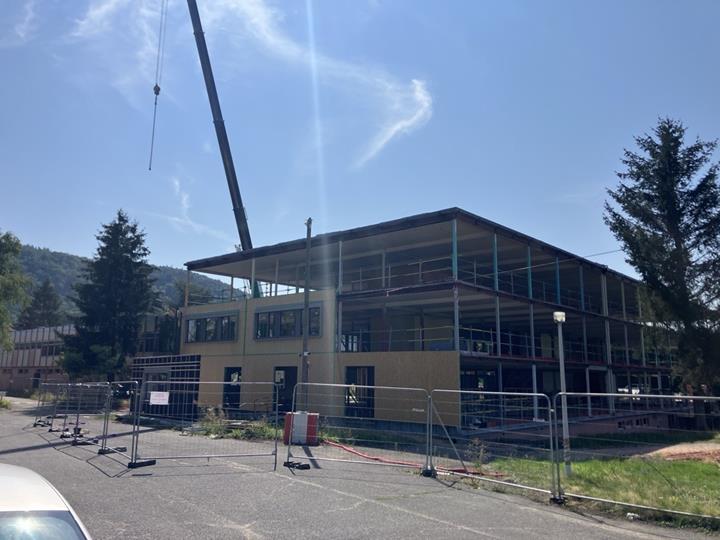

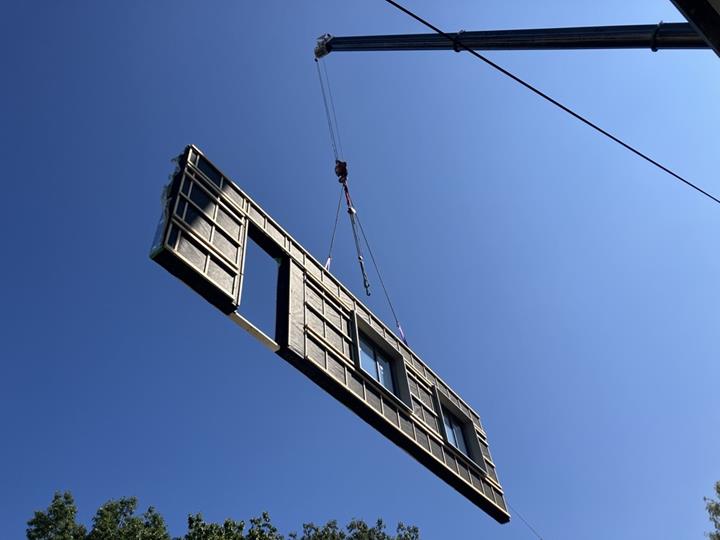

El contratista general Bouygues Bâtiment Nord-Est encargó a la empresa constructora Le Bras Frère el diseño e instalación de las fachadas de madera. Se instalarán más de 1.600 m² de fachadas de madera para formar la envolvente de la estructura existente.

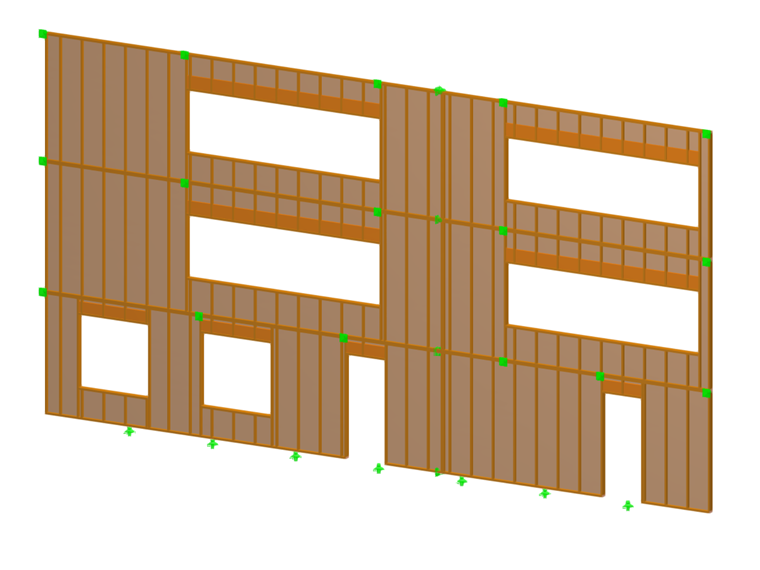

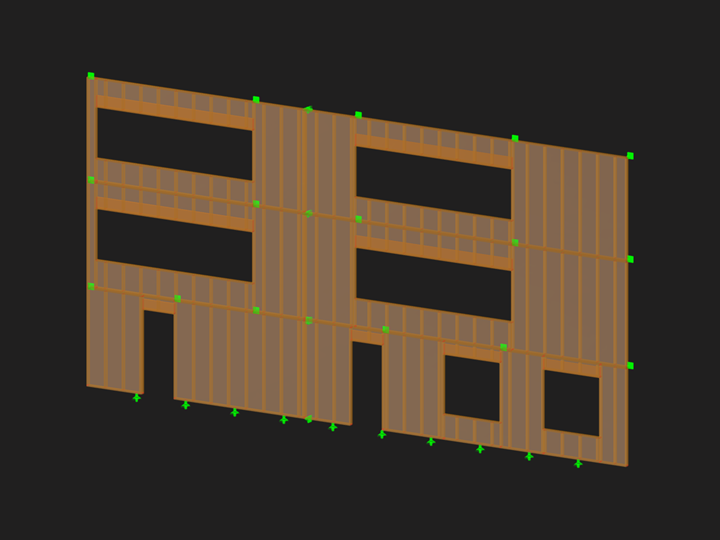

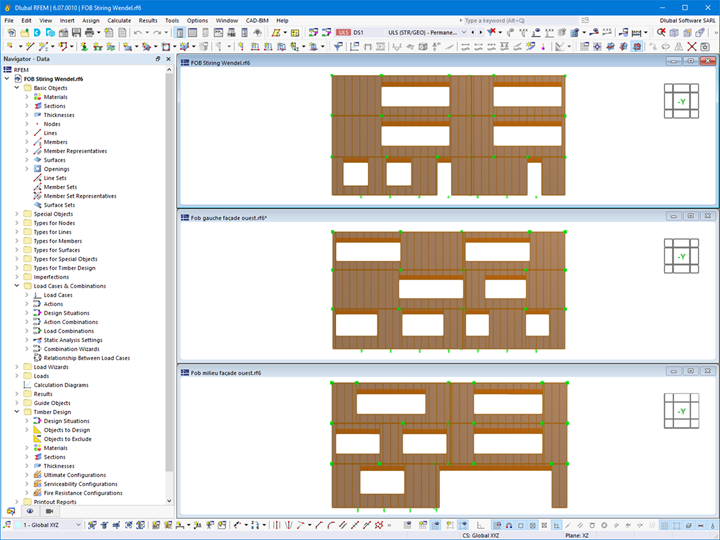

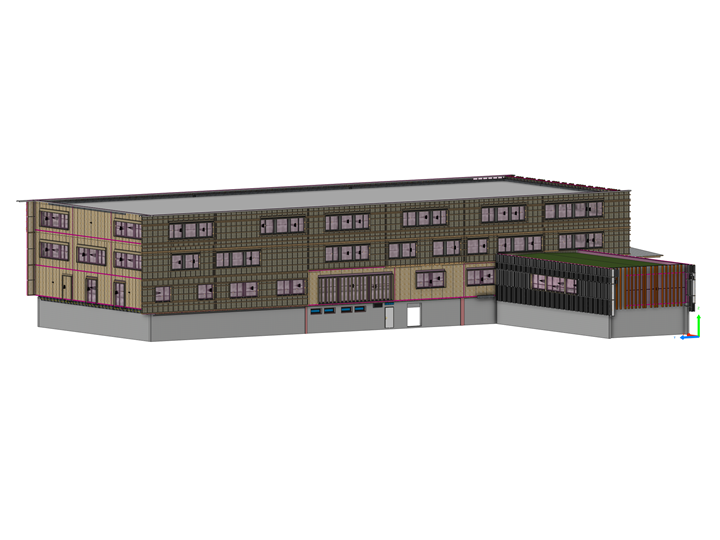

La oficina de ingeniería modeló las fachadas de entramado de madera en RFEM 6. La nueva función para generar muros de entramado de madera, disponible en el complemento "Superficies multicapa", se utilizó para configurar los muros a generar (muros de arriostramiento, montantes, uniones, tipos de unión).

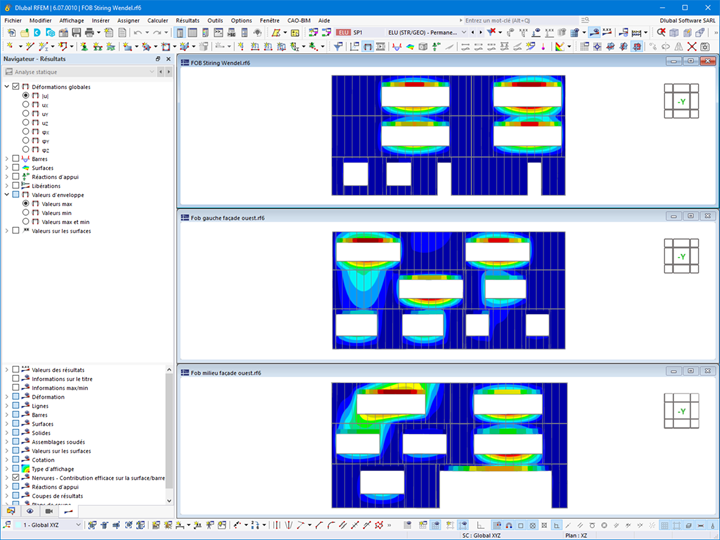

Las fachadas se diseñaron bajo peso propio y carga de viento. Las verificaciones del Eurocódigo 5 se realizaron con el complemento "Cálculo de madera".

El modelado y la carga de las fachadas también permitieron calcular las reducciones de carga en los puntos de anclaje de las fachadas de entramado de madera.

Lugar
Collège Nicolas Untersteller
7 rue George Bizet
57350 Stiring-Wendel
Francia
Inversor SPL Moselle Construction Durable

Arquitectos Omada Architectes


Imhotep architecture

www.imhotep-architecture.fr/
Análisis y dimensionamiento de estructuras de las fachadas de madera Le Bras Frères



Especificaciones del proyecto

Datos del modelo

Número de nudos 1092
Número de líneas 636
Número de barras 236
Número de superficies 31
Número de sólidos 0
Número de casos de carga 2
Número de combinaciones de carga 10
Número de combinaciones de resultados 0
Peso completo 4,988 t
Dimensiones (métricas) 18,436 x 9,477 x 0,079 m
Dimensiones (imperiales) 60.49 x 31.09 x 0.26 feet
