Ristrutturazione della scuola assoluta di Stiring-Wendel a Stiring-Wendel, Francia

Costruito nel 1972, il college era diventato obsoleto e non soddisfaceva più gli standard o le esigenze abitative attuali. La ristrutturazione della struttura di Stiring-Wendel fa parte del piano di investimenti del dipartimento della Mosella per rinnovare i suoi college più antichi e più energivori. I lavori sono iniziati all'inizio del 2024, in modo che il college possa riaprire per l'inizio del nuovo anno scolastico a settembre 2025.

Dopo oltre cinquant'anni di servizio, il Nicolas Untersteller College di Stiring-Wendel, in Francia, è stato sottoposto a una completa ristrutturazione per modernizzarlo e adattarlo alle esigenze attuali. Originariamente progettata per più di 1.000 studenti, la scuola ora ne ospita poco meno di 500. Di conseguenza, l'impronta dell'edificio sarà ridotta, liberando spazio per il comune.

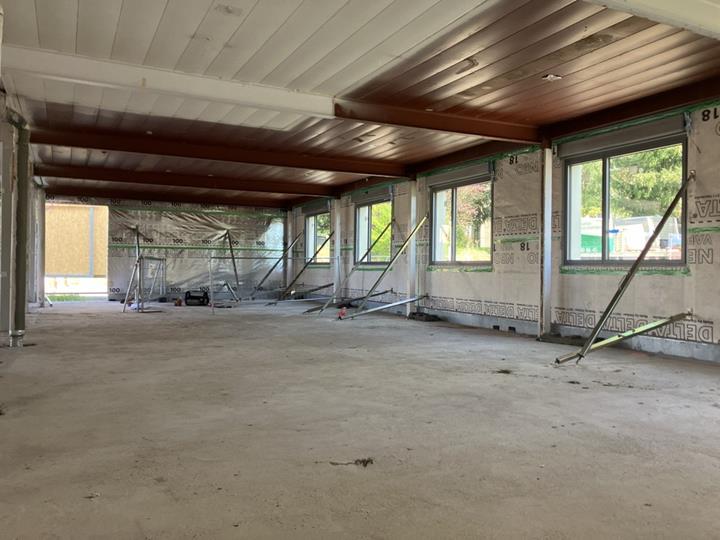

Dei tre edifici del college, solo l'edificio A è stato mantenuto, spogliato fino alla sua struttura di supporto in calcestruzzo e acciaio. Questa decisione di preservare la struttura esistente riduce le emissioni di CO₂ del 25% rispetto a un nuovo edificio. Verranno aggiunti ampliamenti per compensare gli edifici demoliti.
Il programma di ristrutturazione si concentra sull'efficienza energetica, utilizzando le moderne tecnologie, come la gestione intelligente degli edifici, l'isolamento in lana di pecora della Mosella e una centrale fotovoltaica.

Dettagli tecnici

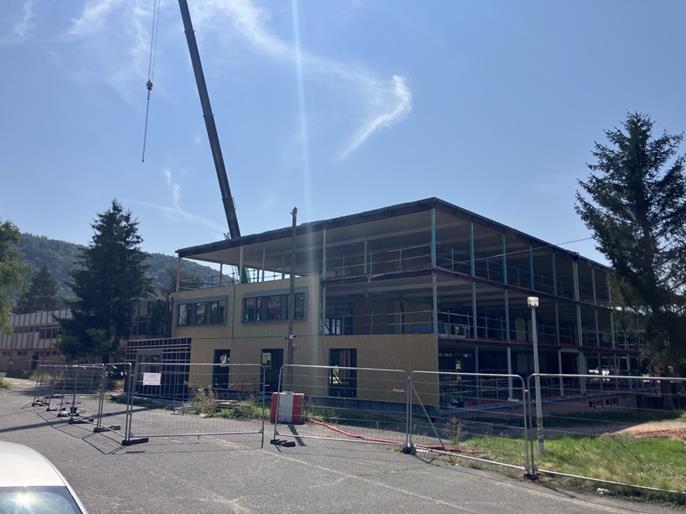

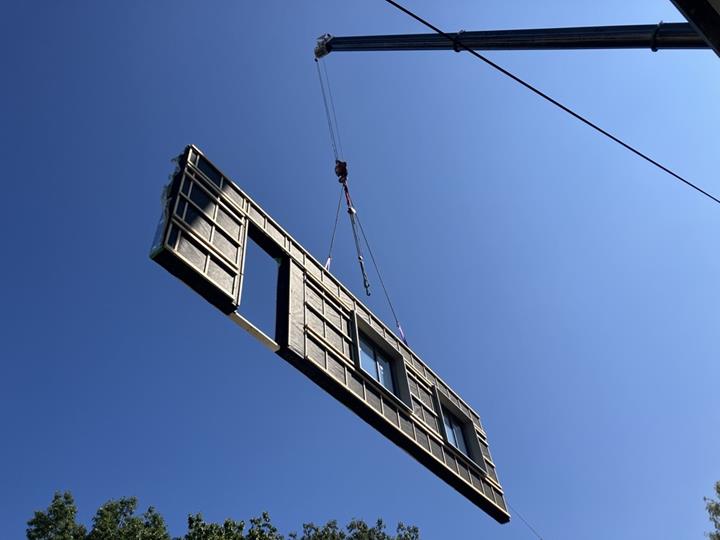

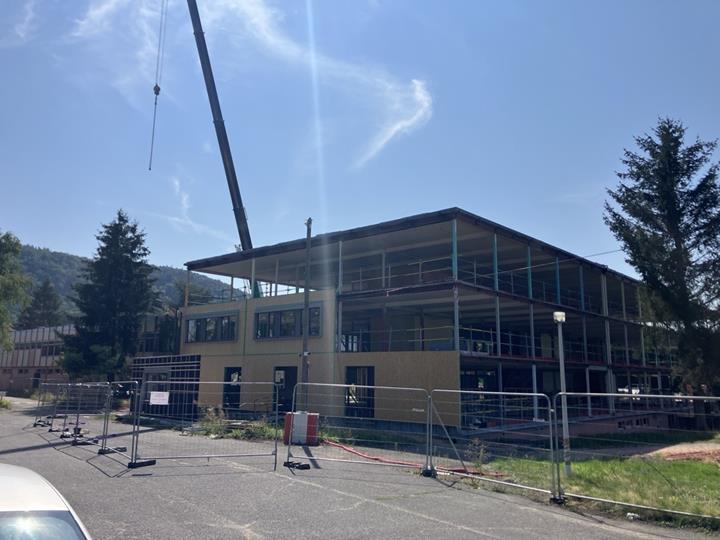

La società di costruzioni Le Bras Frère è stata incaricata dall'appaltatore generale Bouygues Bâtiment Nord-Est di progettare e installare le facciate in legno. Più di 1.600 m² (17.222 ft²) di facciate in legno saranno installati per formare l'involucro della struttura esistente.

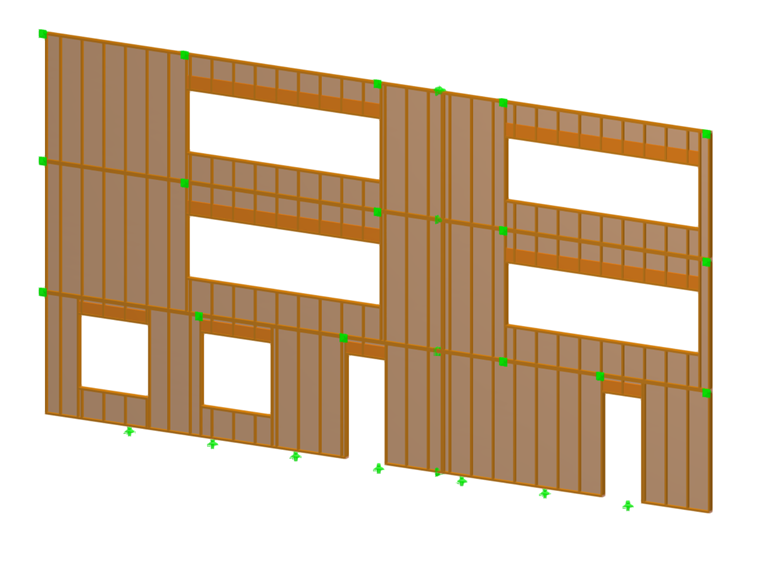

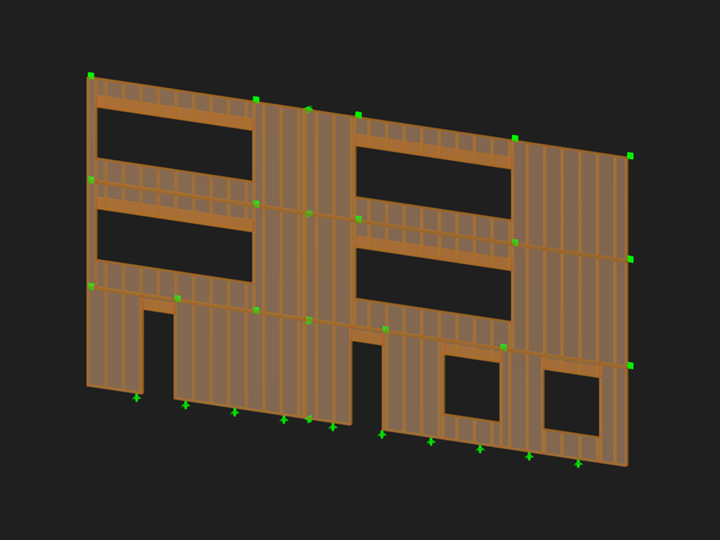

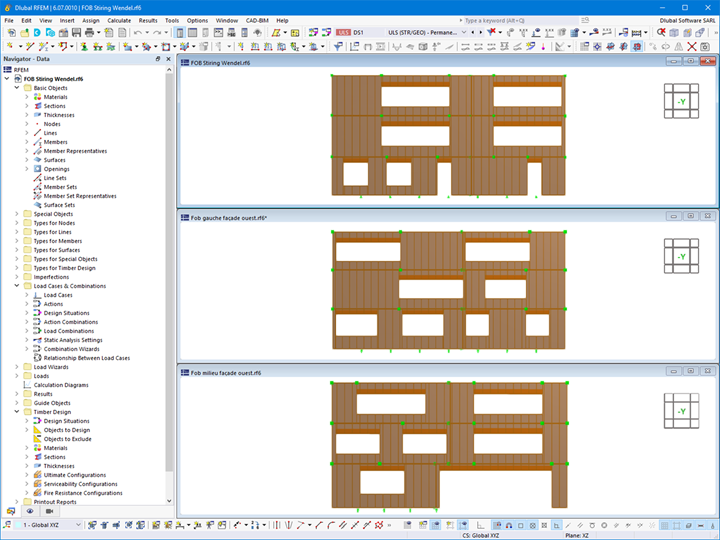

Lo studio di ingegneria ha modellato le facciate con telai in legno utilizzando il software FEA strutturale RFEM 6. La nuova funzione per la generazione di pareti con telaio in legno, disponibile nell'add-on "Superfici multistrato", è stata utilizzata per configurare le pareti da generare (pareti di controvento, montanti, giunti, tipi di giunti).

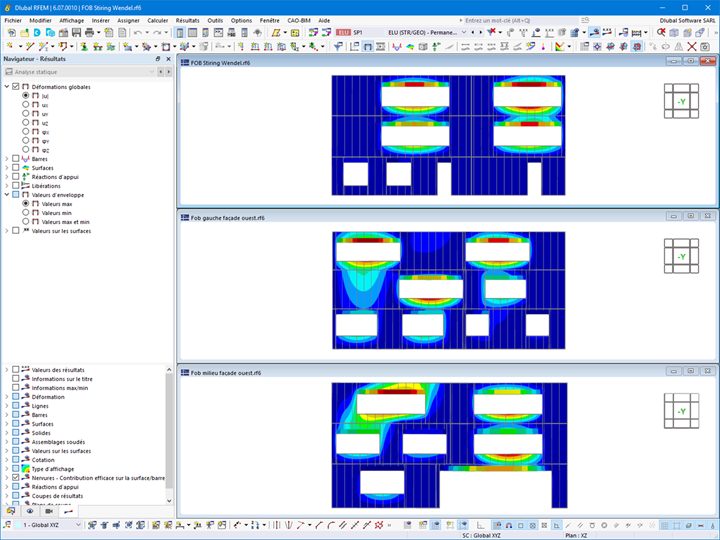

La progettazione di facciate ha riguardato il peso proprio e il carico del vento. Le verifiche secondo l'Eurocodice 5 sono state eseguite utilizzando l'add-on "Verifica legno".

La modellazione e il carico delle facciate hanno anche permesso di calcolare le riduzioni di carico nei punti di ancoraggio delle facciate intelaiate in legno.

Posto
Collège Nicolas Untersteller
7 Rue George Bizet
57350 Stiring-Wendel
Francia
Committente SPL Moselle Construction Durable

Architettura Omada Architectes


Imhotep architecture

www.imhotep-architecture.fr/
Analisi strutturale e verifica di facciate in legno Le Bras Frères



Specifiche del progetto

Dati modello

Numero di nodi 1092
Numero di linee 636
Numero di aste 236
Numero di superfici 31
Numero di solidi 0
Numero di casi di carico 2
Nr. di combinazioni di carico 10
Nr. di combinazioni di risultati 0
Peso totale 4,988 t
Dimensioni (metriche) 18,436 x 9,477 x 0,079 m
Dimensioni (imperiali) 60.49 x 31.09 x 0.26 feet
