位于法国斯蒂兰旺代勒的尼古拉斯·昂斯特勒学院翻新工程

• 3D Viewer | Google
• 3D Viewer | Babylon
• 虚拟现实

170x

NialEC Untersteller College 木结构幕墙

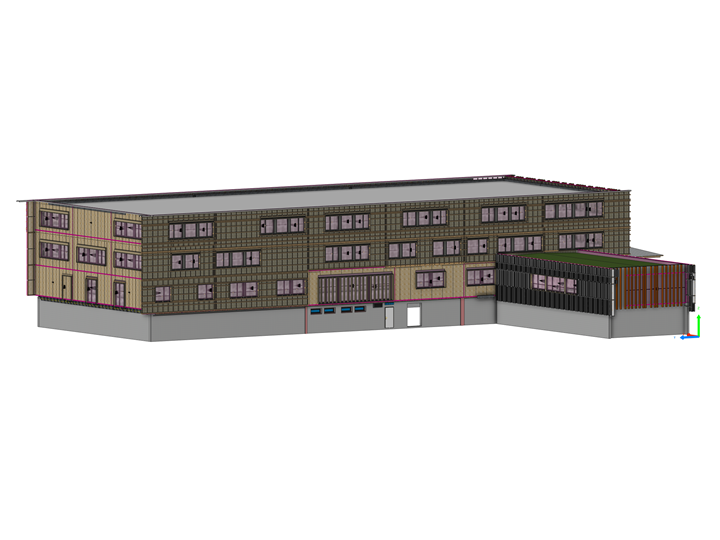

位于法国 Stiring-Wendel 的 Nicolas Untersteller 中学已经办了 50 多年，现在正在进行全面的翻新工程，以使其现代化并适应当前的需求。 学校的最初设计规模为1000多名学生，现在可容纳近500名学生。 并且缩小了建筑的占地面积，为社区释放了更多的空间。

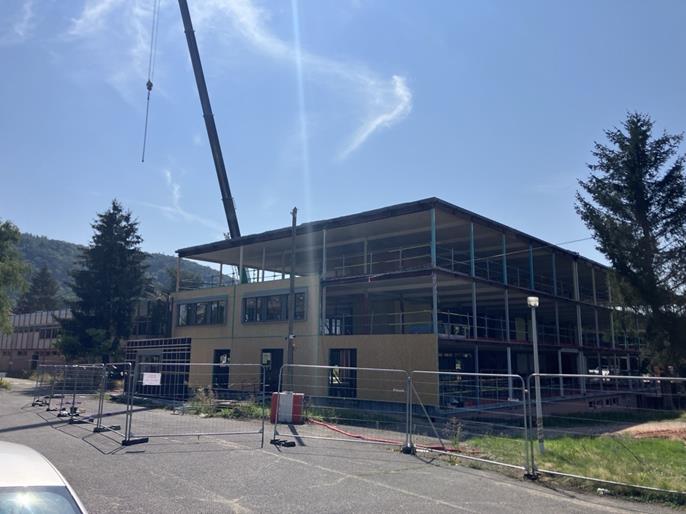

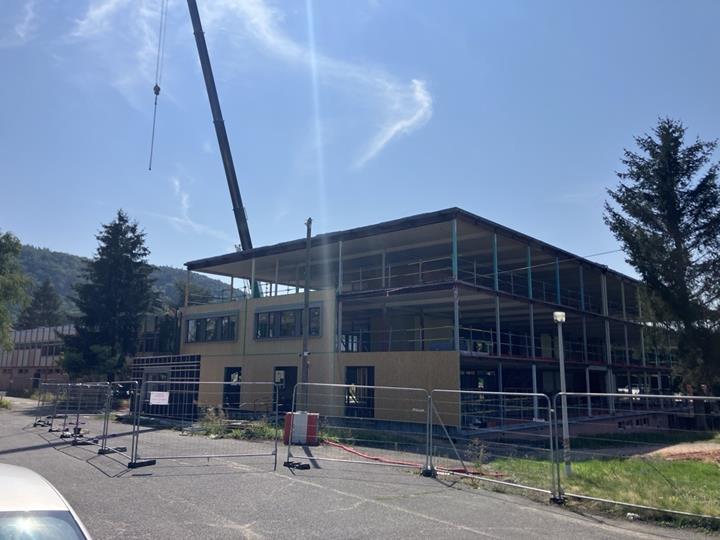

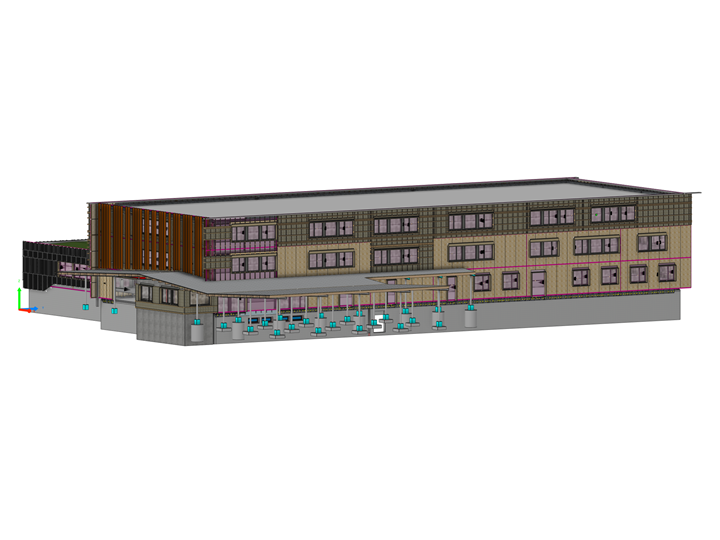

学院的三座建筑中，只有 A 楼保留了下来，只剩下混凝土和钢材组成的支撑结构。 与新建建筑相比，这种保护现有结构的决定可减少 25% 的二氧化碳排放量。 将增加扩展部分以补偿被拆除的建筑物。
改造计划的重点是提高能源效率， 例如智能建筑管理系统、摩泽尔河羊绒保温材料和光伏电站。

技术参数

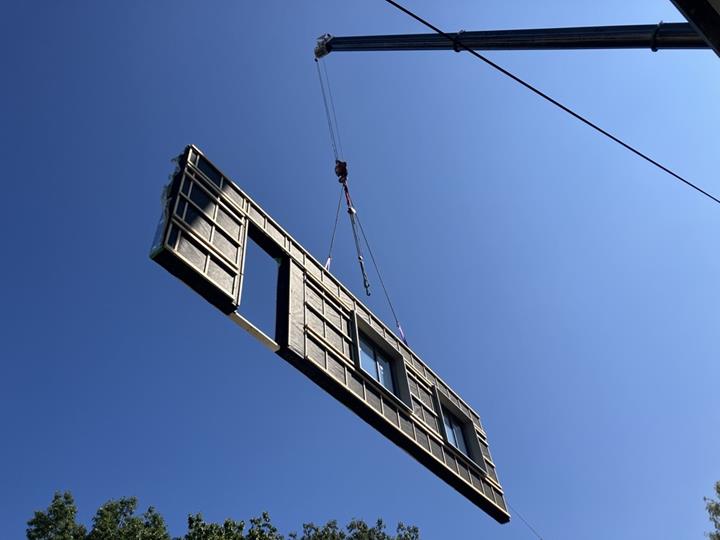

Le Bras Frères 公司受总承包商 Bouygues Bâtiment Nord-Est 的委托，负责木结构幕墙的设计和安装。 超过 1600 平方米（17222 平方米）的木结构幕墙将用于覆盖现有结构。

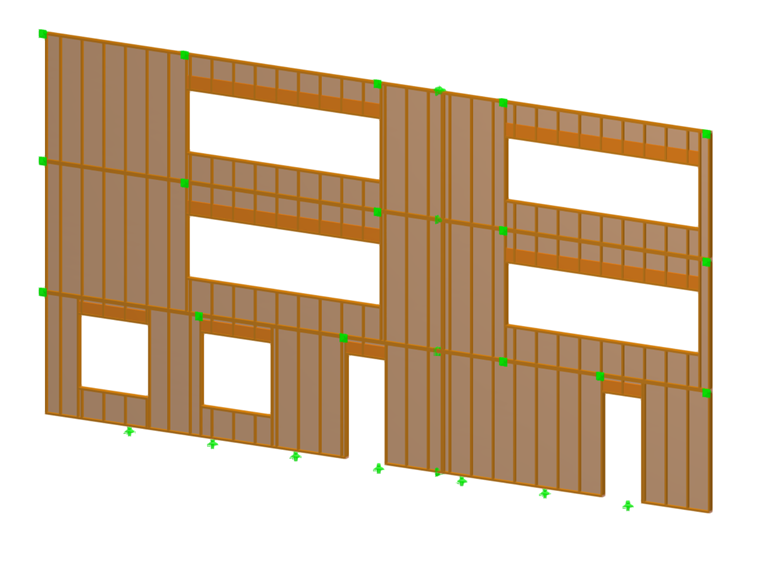

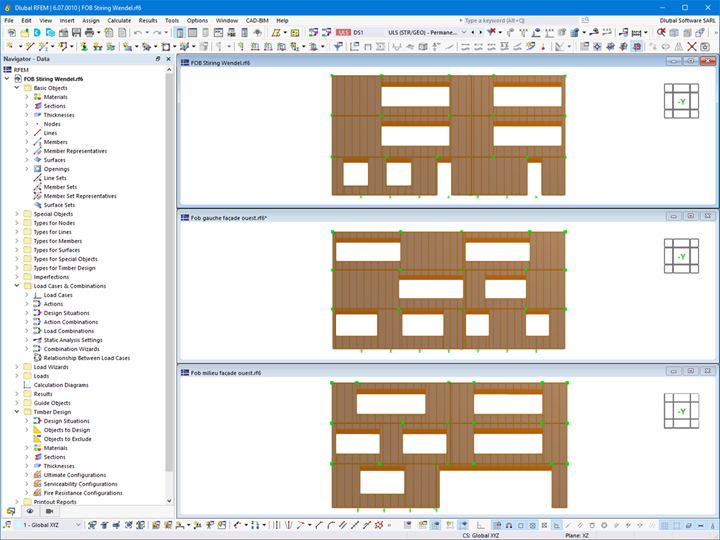

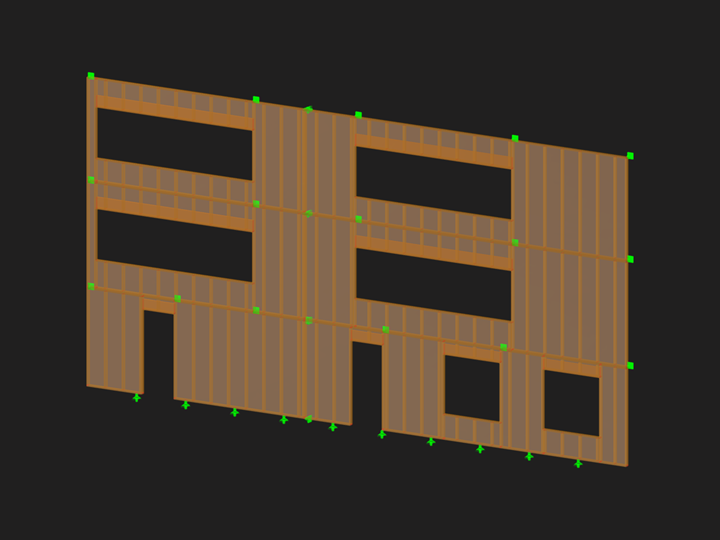

工程公司使用有限元软件 RFEM 6 对木结构框架进行了建模。 在“多层面”模块中新增了生成木结构墙体的功能，该功能可以用来设置将要生成的墙体（支撑墙、立柱、接缝、接缝类型）。

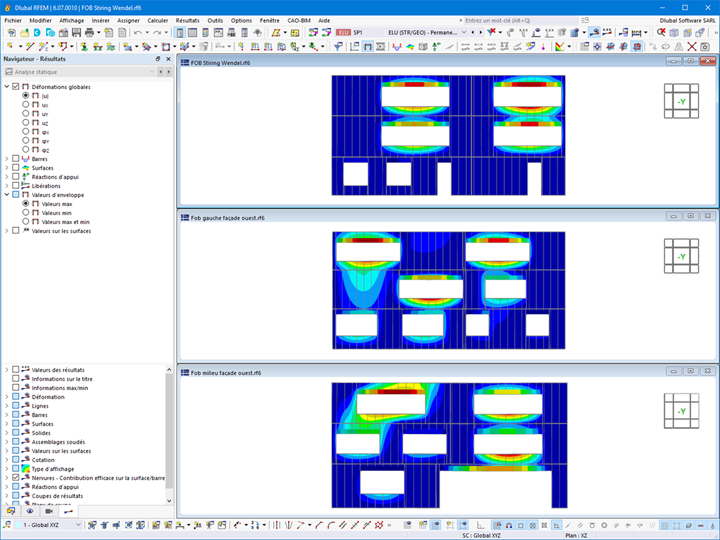

外墙的计算内容包括自重和风荷载。 使用“木结构设计”模块可以按照欧洲规范 5 进行设计验算。

除了木结构外墙的建模和外墙荷载计算外，还可以计算木结构外墙锚固点处的荷载折减。
