Renovação do Collège Nicolas Untersteller em Stiring-Wendel, França

• Visualizador 3D | Google
• Visualizador 3D | Babylon
• Realidade virtual

113x

Fachada de pórtico em madeira do Collège Nicolas Untersteller

Após mais de 50 anos de serviço, o Collège Nicolas Untersteller em Stiring-Wendel, França, está a ser submetido a uma renovação completa com o objetivo de o modernizar e adaptar às necessidades atuais. Originalmente concebido para acolher mais de 1000 estudantes, atualmente oferece uma capacidade para cerca de 500 alunos. Consequentemente, a área útil será reduzida, libertando espaço para o município.

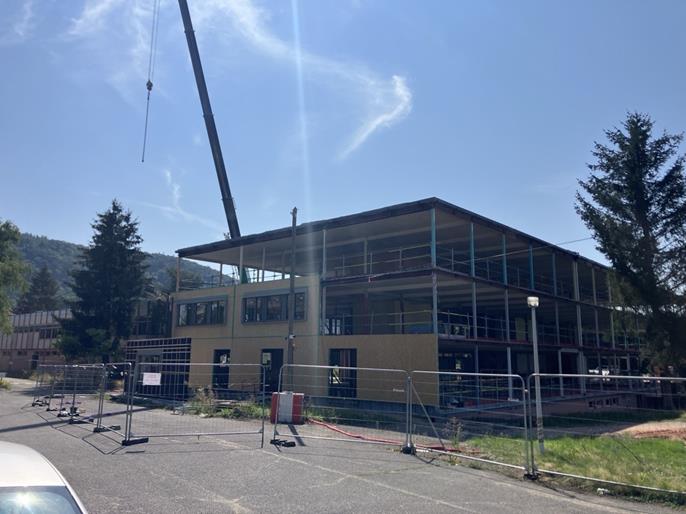

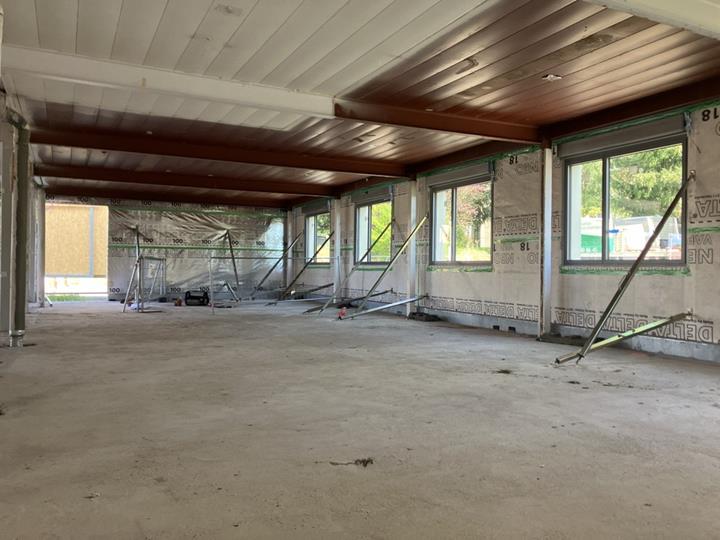

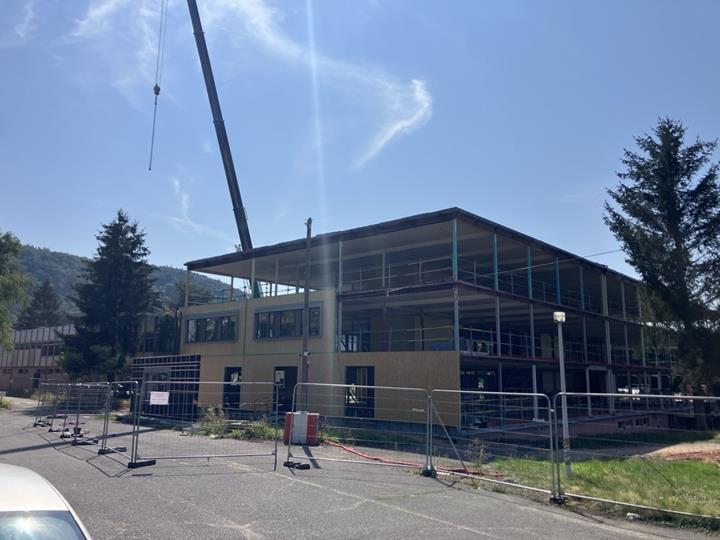

Dos três edifícios que constituem o colégio, só foi mantido o edifício A, que foi completamente desmantelado restando apenas a estrutura de apoio de betão e aço. A decisão de manter a estrutura existente permite uma redução de 25% nas emissões de CO₂ comparativamente a uma reconstrução completa. Para compensar os edifícios demolidos, serão adicionadas extensões.
O programa de renovação foca-se na eficiência energética com o uso de tecnologias de ponta, tais como sistemas de gestão inteligentes, isolamento de lã de ovelha e energia solar fotovoltaica.

Detalhes técnicos

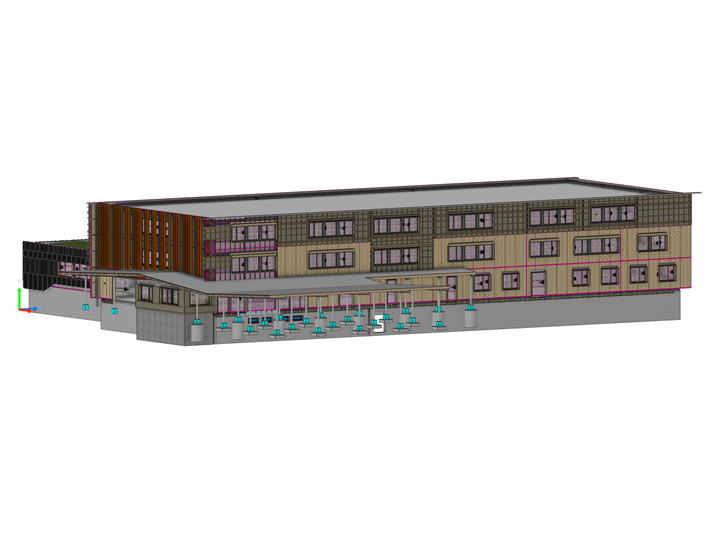

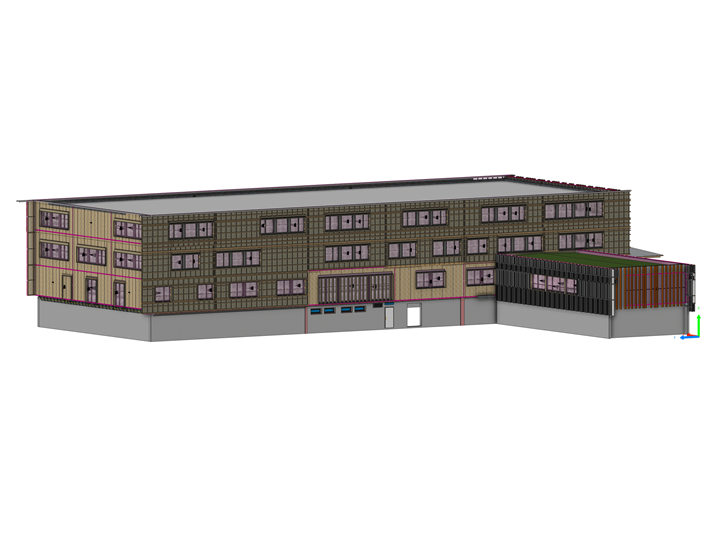

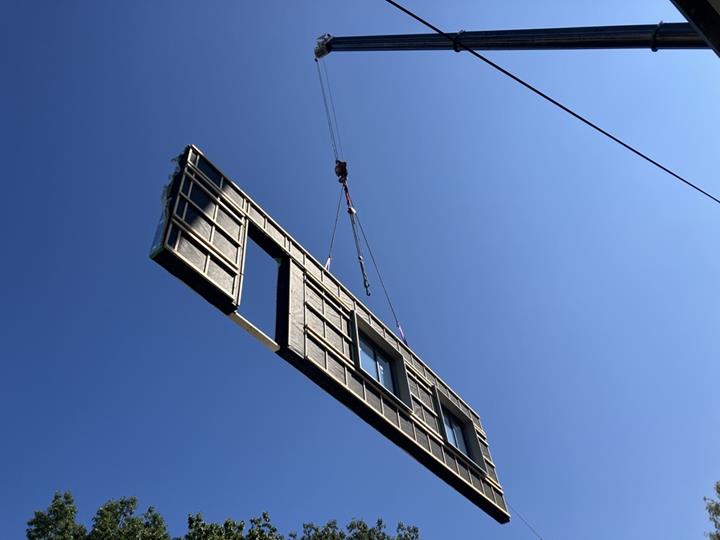

A empresa de construção Le Bras Frère foi contratada pelo empreiteiro geral Bouygues Bâtiment Nord-Est para o projeto e a execução das fachadas em madeira. Mais de 1600 m2 de fachadas de madeira serão instaladas para formar a envolvente da estrutura existente.

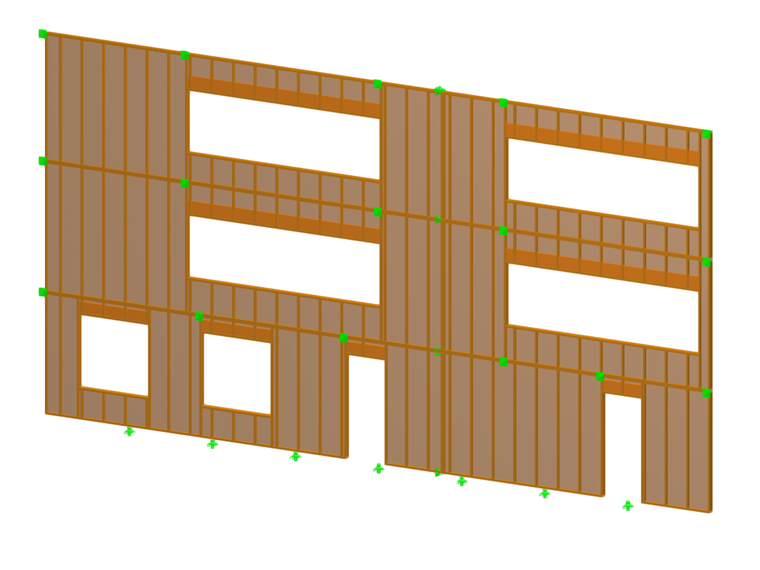

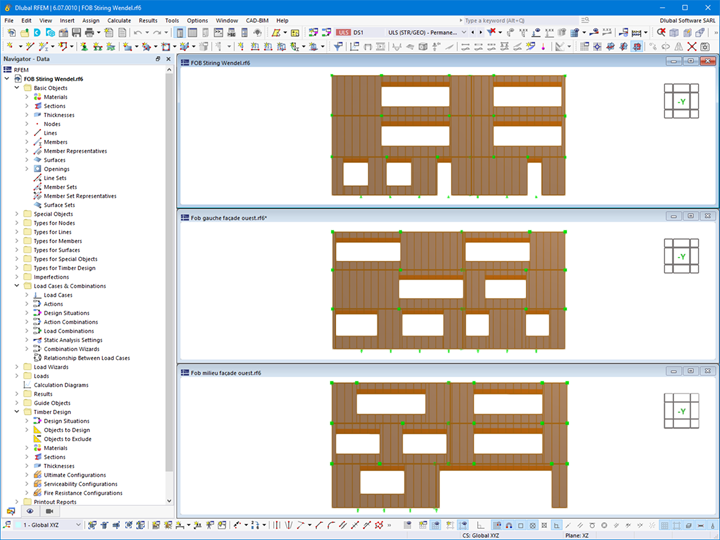

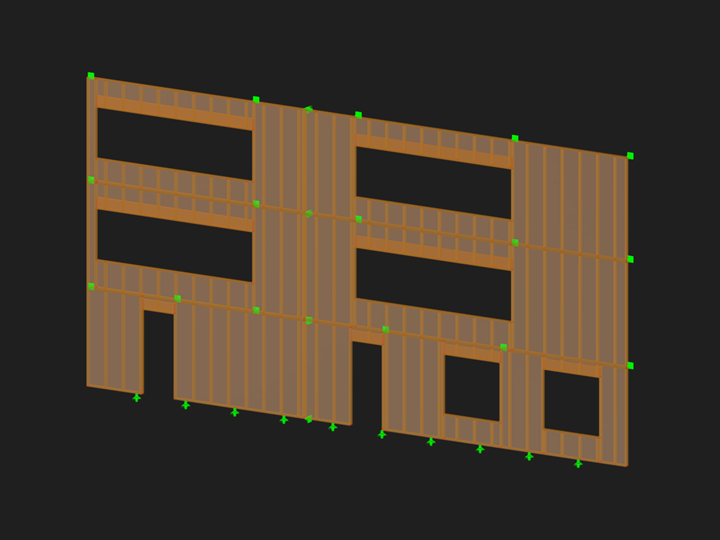

O gabinete de engenharia modelou as fachadas de pórtico em madeira no software de elementos finitos RFEM 6. A nova função para gerar paredes de pórtico em madeira, disponível no módulo "Superfícies multicamadas", permitiu configurar as paredes a serem geradas (paredes de contraventamento, postes, ligações, tipos de ligações).

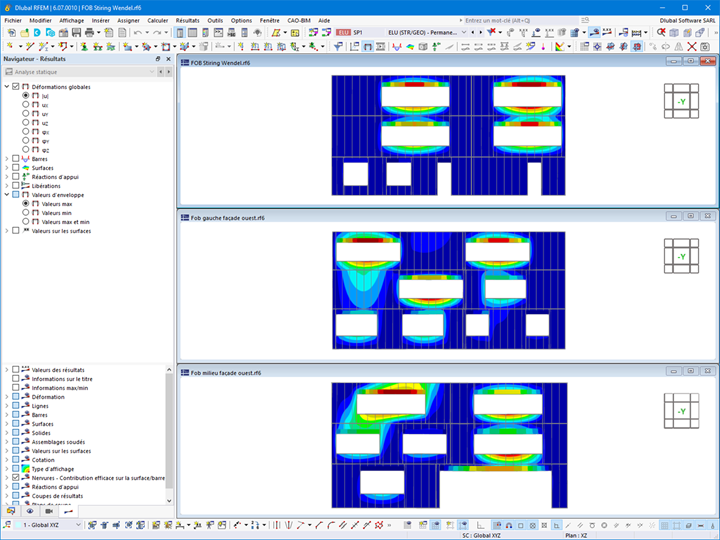

As fachadas foram dimensionadas tendo em consideração o peso próprio e a carga de vento. As verificações de acordo com o Eurocódigo 5 foram realizadas com o módulo "Dimensionamento de madeira".

A modelação e o carregamento das fachadas também permitiu calcular as reduções de carga nos pontos de ancoragem das fachadas de pórtico em madeira.
