本文详细介绍了 RFEM 6 和 RSTAB 9 到 AutoCAD/DXF 文件的导出功能,这些功能支持 Dlubal 软件和 AutoCAD 之间的无缝数据交换。 有关 RFEM 6/RSTAB 9 和 AutoCAD 之间数据交换的概述,请参阅我们之前的文章 知识库 1939。 | 与 Autocad 和 DXF 文件集成的接口 - 第 1/3 部分: 总览。 此外,有关将 AutoCAD/DXF 文件导入 RFEM 6/RSTAB 9 的更深入的说明,请参见知识库文章 1941。 | Interface with Autocad and DXF File Integration - Part 2/3: 导入功能。
将 RFEM 6/RSTAB 9 的数据导出到 AutoCAD/DXF 文件

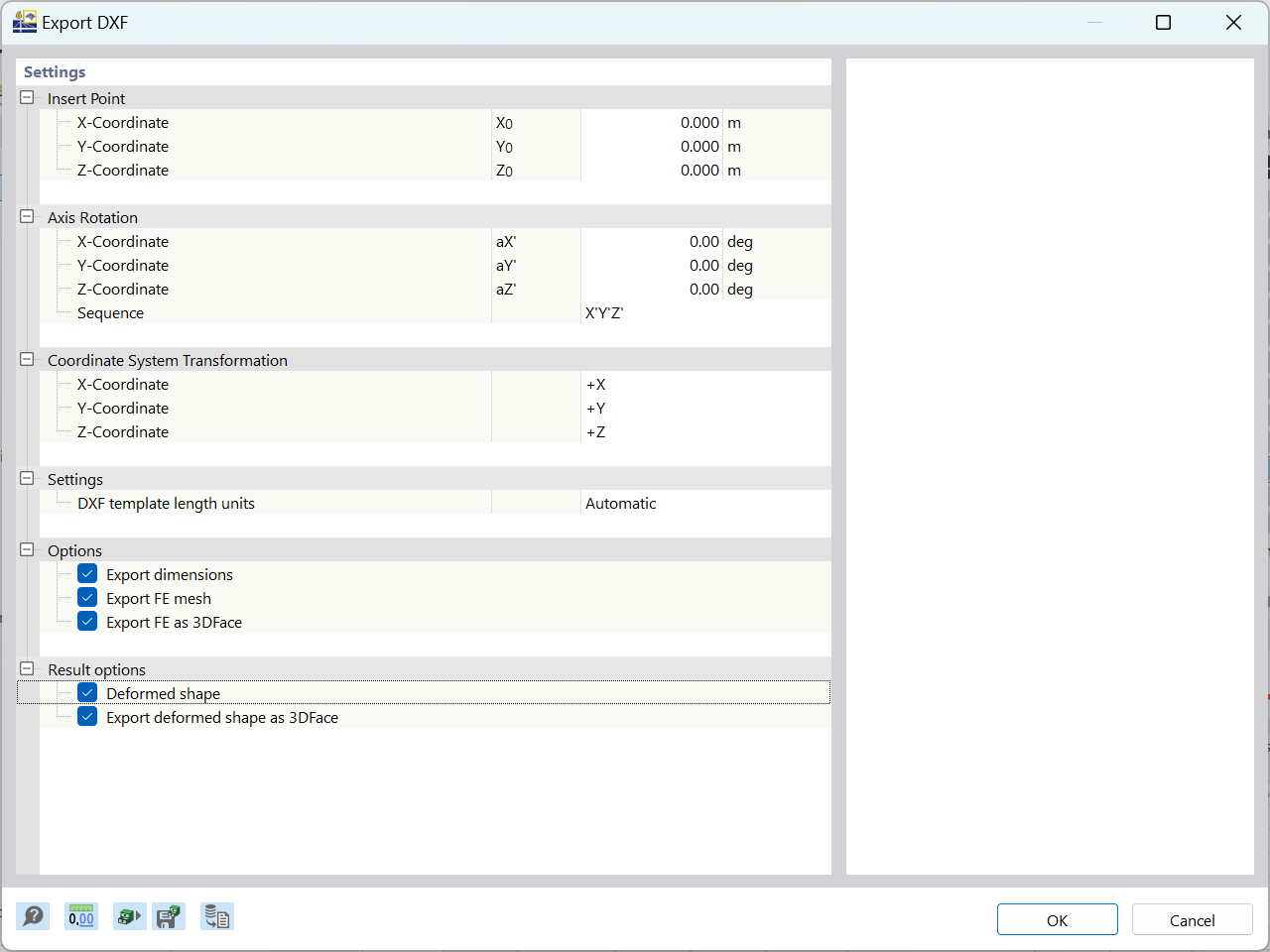

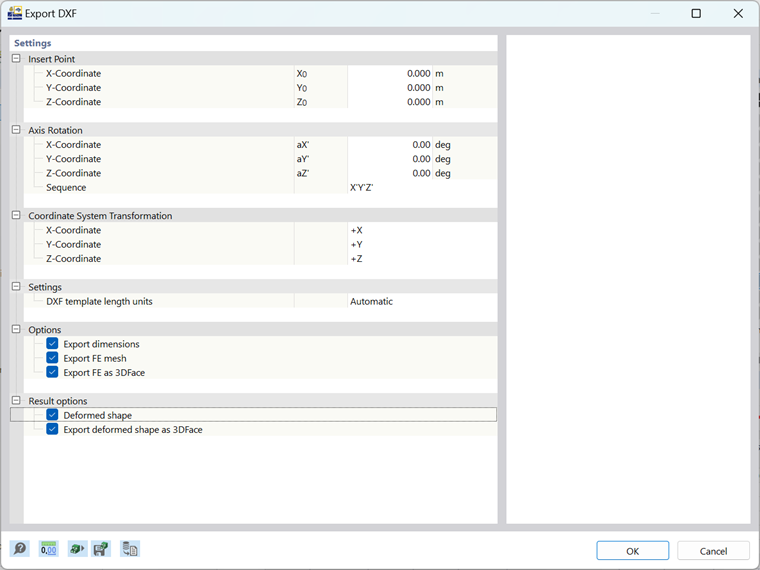

将数据从 RFEM 6/RSTAB 9 导出到 AutoCAD/DXF 文件是一个很有用的功能,它可以方便地进行数据交换,提高工作流程效率,并可以进一步优化设计输出。 导出过程是通过导航到“文件”菜单并选择“导出”选项启动的,类似于上面链接的知识库1941中描述的导入过程。 出现的“导出”窗口(见图 1)与“导入”窗口非常相似,只是在功能上基本相同。 由于在上述文章中已经对这些功能进行了详细介绍,本节将重点介绍 RFEM 6 和 RSTAB 9 中提供的特定导出选项,重点介绍可确保高效将数据传输到 AutoCAD/DXF 文件的独特功能。

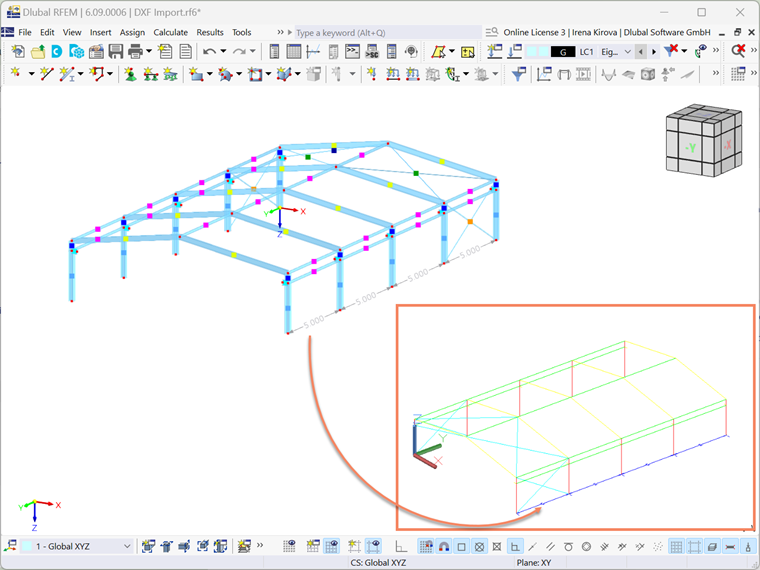

导出尺寸
该选项可确保在将 RFEM/RSTAB 模型导出到 DXF 文件时尺寸包含在内,从而有助于在 AutoCAD 环境中准确显示尺寸。
导出有限元网格
在 DXF 导出文件中会包含有限元网格,网格的边界线显示为单个的线,这样可以保留模型的细节结构。
将有限元网格导出为三维面
在 RFEM 6 中可以导出每个有限元网格对应的三维面单元 (3DFACE),AutoCAD 将其识别并显示为面,从而提高了有限元网格的视觉精度。

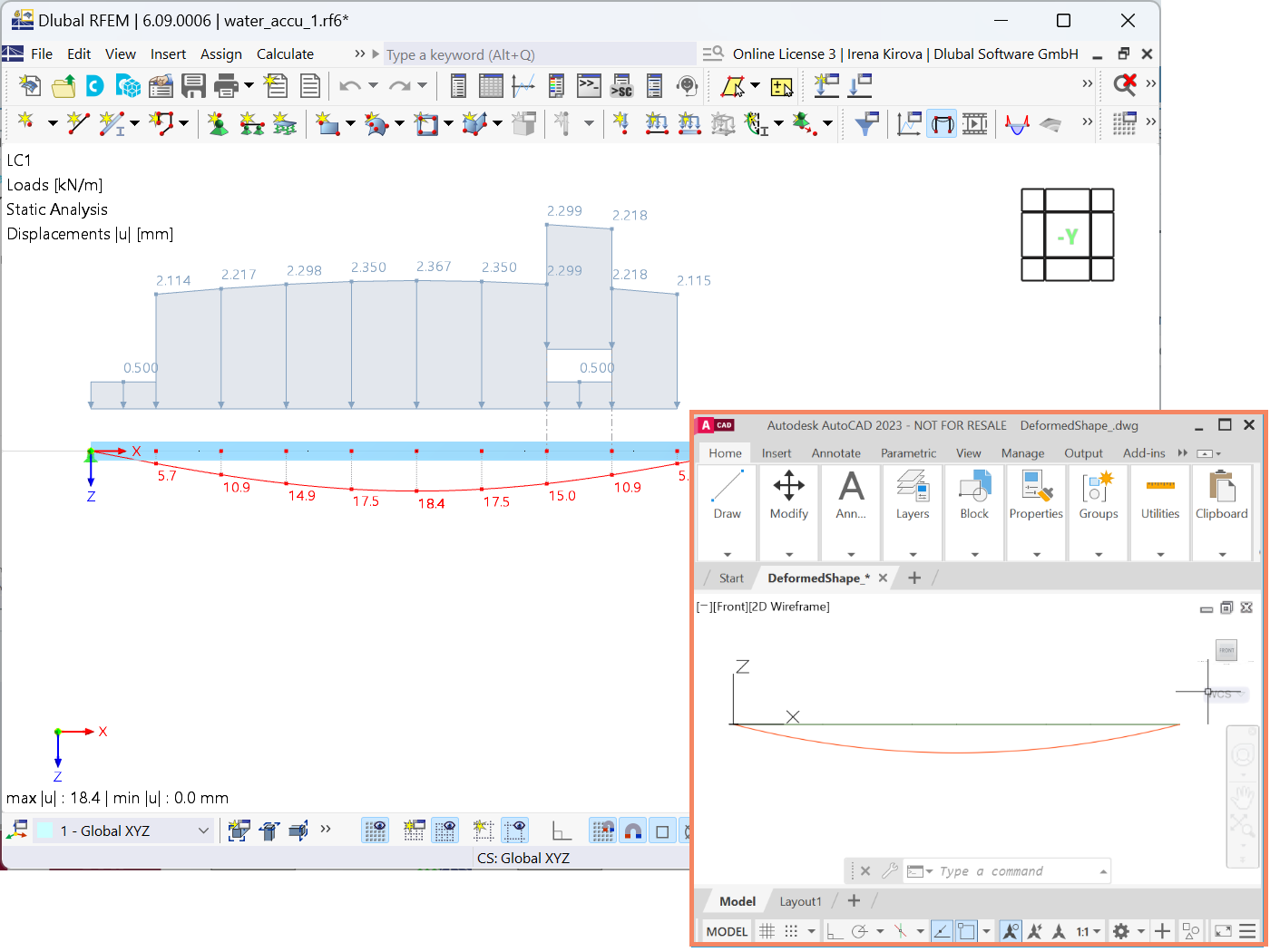

变形形状
激活荷载工况 (LC) 和荷载组合 (CO) 的变形后的形状可以导出为线,以便于显示模型在作用的荷载作用下的变形。

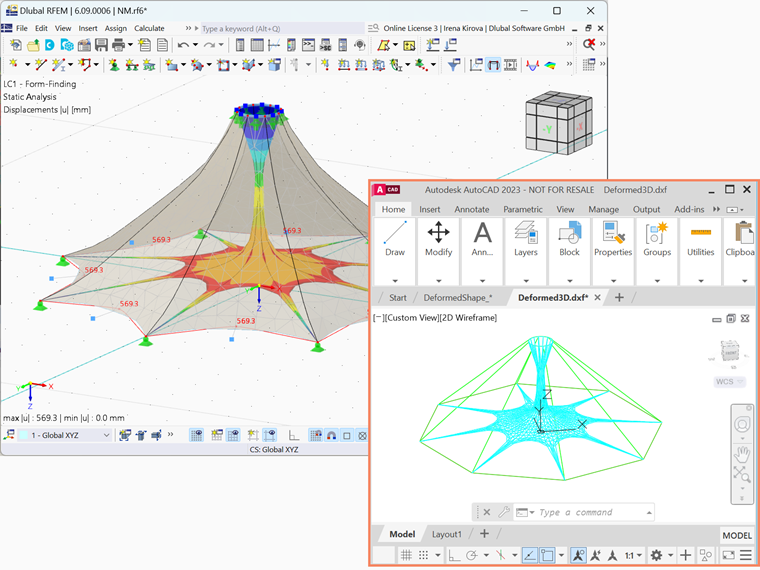

将变形后的形状导出为三维面
激活荷载工况(LC)和荷载组合(CO)下的变形形状导出为 3D 面单元,这样可以更详细和直观地显示变形模型。
概述总结
在本文中,我们介绍了从 RFEM 6 或 RSTAB 9 到 AutoCAD/DXF 文件的导出功能,着重介绍了可用于无缝数据交换的基本选项。 通过使用这些功能,例如导出尺寸、有限元网格和变形后的形状,可以确保您的结构模型能够在 AutoCAD 中准确地传输和显示。 无论您需要对模型的变形进行简单的线描述还是详细的面描述,RFEM 6 和 RSTAB 9 都能满足您的灵活性要求。 这些选项可以提高工作流程效率,同时提高设计输出的清晰度和精度。
