Dieser Beitrag gibt einen umfassenden Überblick über die Exportfunktionen aus RFEM 6 und RSTAB 9 in AutoCAD/DXF-Dateien, die den nahtlosen Datenaustausch zwischen Dlubal-Software und AutoCAD unterstützen. Eine allgemeine Übersicht zum Datenaustausch zwischen RFEM 6/RSTAB 9 und AutoCAD finden Sie in unserem früheren Artikel KB 1939 | Schnittstelle zu AutoCAD und Integration von DXF-Dateien - Teil 1/3: Allgemeiner Überblick. Eine ausführliche Erläuterung des Importprozesses von AutoCAD/DXF-Dateien in RFEM 6/RSTAB 9 finden Sie im Artikel KB 1941 | Schnittstelle zu AutoCAD und Integration von DXF-Dateien - Teil 2/3: Importfunktionen.
- KB 1939 | Schnittstelle zu AutoCAD und Integration von DXF-Dateien - Teil 1/3: Gesamtübersicht
- KB 1941 | Schnittstelle zu AutoCAD und Integration von DXF-Dateien - Teil 2/3: Features importieren
Exportieren von Daten aus RFEM 6/RSTAB 9 in AutoCAD/DXF-Dateien

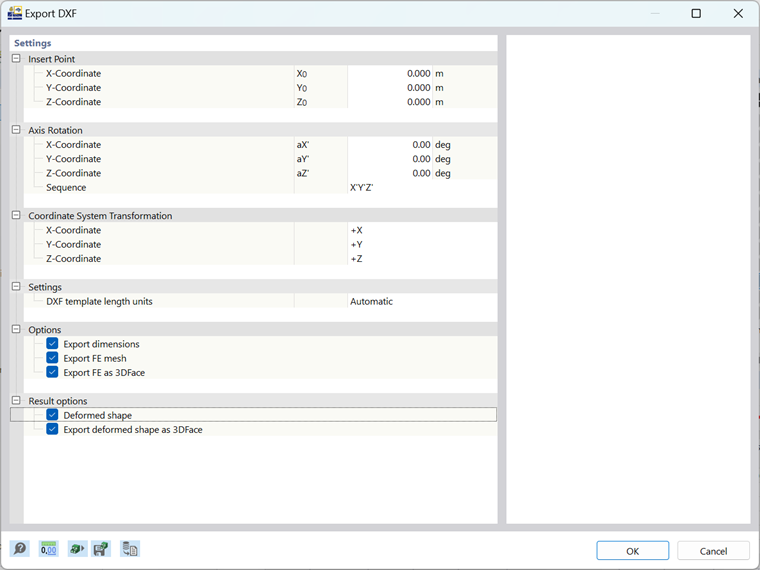

Der Export von Daten aus RFEM 6/RSTAB 9 in AutoCAD/DXF-Dateien ist ein wertvolles Feature, das den Datenaustausch erleichtert, die Effizienz des Arbeitsablaufs verbessert und eine weitere Verfeinerung der Bemessungsergebnisse ermöglicht. Der Exportvorgang wird aufgerufen über das Menü "Datei" und die Auswahl der Option "Exportieren", analog zum Importvorgang, der in der oben verlinkten KB 1941 beschrieben ist. Das erscheinende Exportfenster (siehe Bild 1) ist dem Importfenster sehr ähnlich und weist im Wesentlichen die gleichen Funktionen auf. Da diese Funktionen im oben genannten Beitrag bereits ausführlich behandelt wurden, konzentriert sich dieser Abschnitt auf die spezifischen Exportoptionen von RFEM 6 und RSTAB 9 und hebt die einzigartigen Funktionen hervor, die einen effizienten Datentransfer zu AutoCAD/DXF-Dateien gewährleisten.

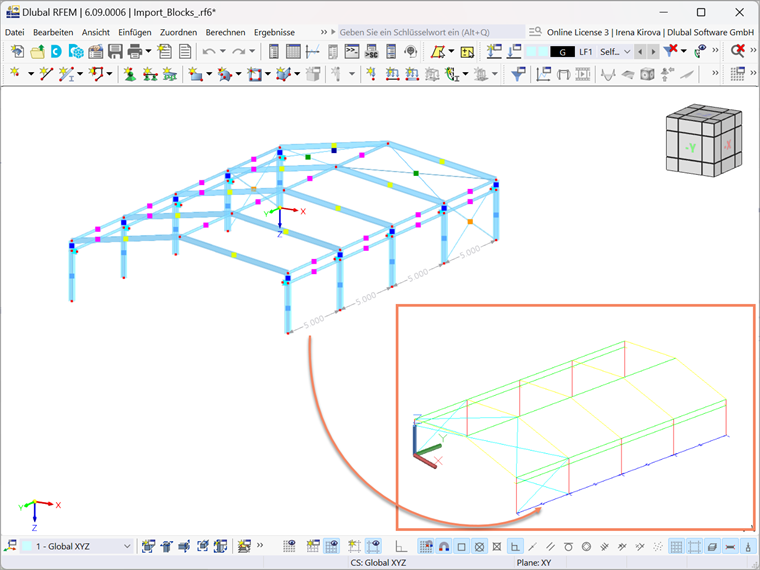

Abmessungen exportieren
Mit dieser Option wird sichergestellt, dass beim Export eines RFEM/RSTAB-Modells in eine DXF-Datei auch die Abmessungen berücksichtigt werden, was eine genaue Darstellung der Messungen in der AutoCAD-Umgebung ermöglicht.

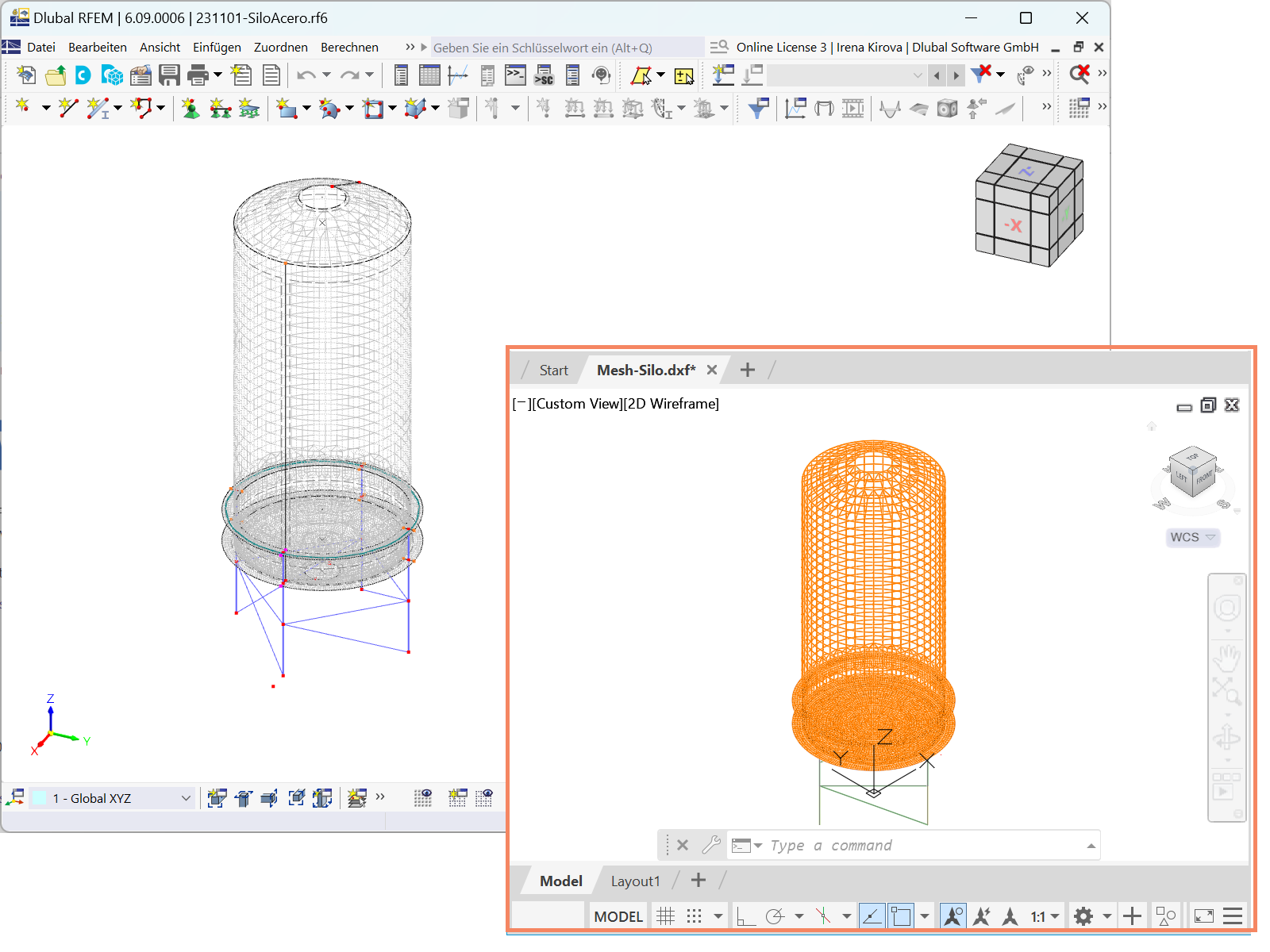

FE-Netz exportieren
Bei Auswahl dieser Option wird das Finite-Elemente-Netz (FE-Netz) in den DXF-Export einbezogen, wobei die Begrenzungslinien des Netzes als einzelne Linien dargestellt werden und somit die strukturellen Details des Modells erhalten bleiben.

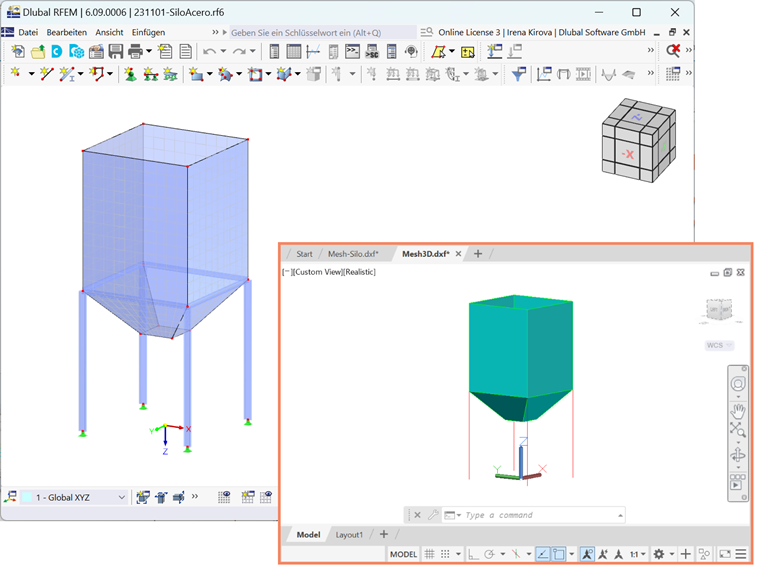

FE-Netz als 3DFace exportieren
RFEM 6 ermöglicht den Export von 3D-Flächenelementen (3DFACE), die jeder FE-Netzzelle entsprechen und von AutoCAD als Flächen erkannt und dargestellt werden, wodurch die visuelle Genauigkeit des FE-Netzes verbessert wird.

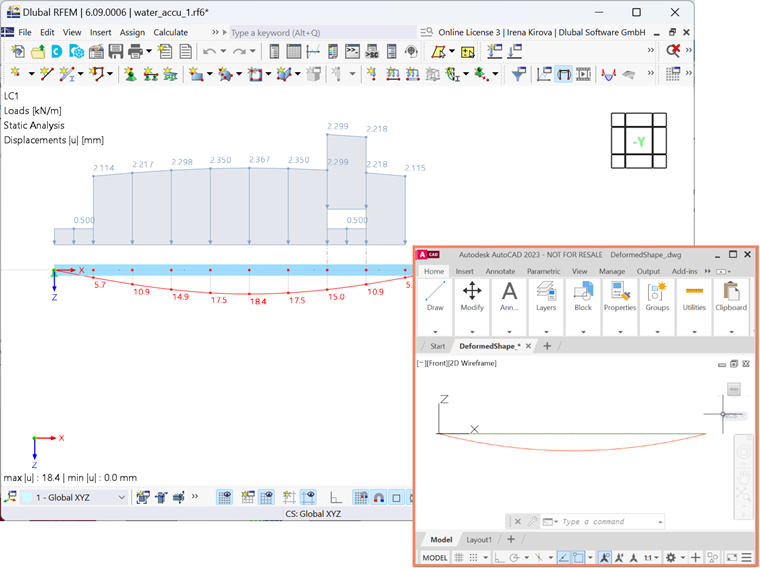

Verformte Form
Die verformte Form für den aktiven Lastfall (LF) und die Lastkombination (LK) wird als Linien exportiert, was eine einfache Darstellung der Verformung des Modells unter den aufgebrachten Lasten ermöglicht.

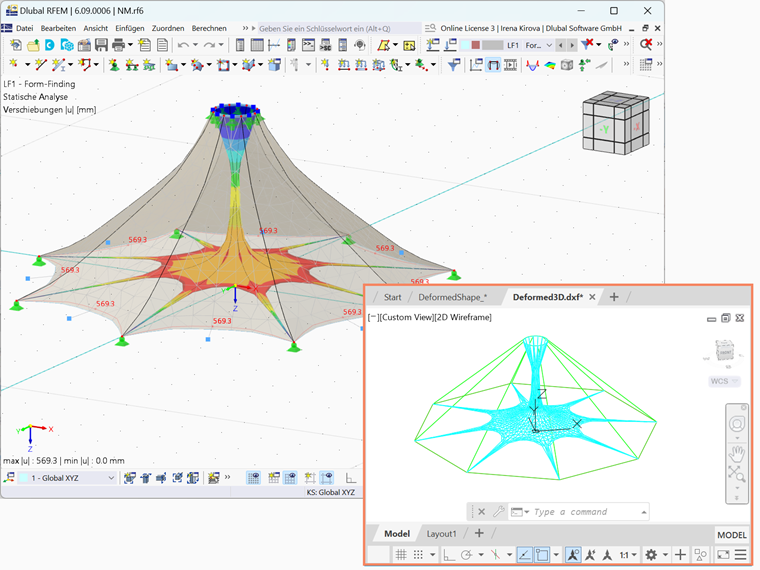

Verformte Form als 3DFace exportieren
Die verformte Form unter dem aktiven Lastfall (LF) und der aktiven Lastkombination (LK) wird als 3DFace-Elemente exportiert, was eine detailliertere und visuell informativere Darstellung des verformten Modells ermöglicht.
Fazit
In diesem Beitrag haben wir die Exportfunktionen von RFEM 6 und RSTAB 9 in AutoCAD/DXF-Dateien untersucht und die wichtigsten Optionen für einen nahtlosen Datenaustausch hervorgehoben. Durch die Nutzung dieser Funktionen, wie z.B. den Export von Abmessungen, FE-Netzen und verformten Formen, können Sie sicherstellen, dass Ihre Statikmodelle genau übertragen und in AutoCAD dargestellt werden. Egal, ob Sie eine einfache Liniendarstellung oder eine detaillierte Flächendarstellung der Modellverformung benötigen, RFEM 6 und RSTAB 9 bieten die nötige Flexibilität, um verschiedene Exportanforderungen zu erfüllen. Diese Optionen steigern die Effizienz Ihrer Arbeitsabläufe und erhöhen die Übersichtlichkeit und Genauigkeit Ihrer Bemessungsergebnisse.
