Dans cet article, nous vous donnons une vue d'ensemble des fonctionnalités d'exportation de RFEM 6 et RSTAB 9 vers les fichiers AutoCAD/DXF, qui permettent un échange de données transparent entre les logiciels Dlubal et AutoCAD. Pour un aperçu général de l'échange de données entre RFEM 6/RSTAB 9 et AutoCAD, consultez notre article précédent KB 1939 | Interface avec l'intégration de fichiers Autocad et DXF - Partie 1/3 : Présentation générale. Une explication plus détaillée du processus d'importation de fichiers AutoCAD/DXF dans RFEM 6/RSTAB 9 est disponible dans l'article KB 1941 | Interface with Autocad and DXF File Integration - Part 2/3: Fonctionnalités d'importation.
- ko 1939 | Interface avec AutoCAD et Intégration des fichiers DXF - Partie 1/3 : Présentation générale
- ko 1941 | Interface avec AutoCAD et Intégration des fichiers DXF - Partie 2/3 : Fonctionnalités d'importation
Exportation de données de RFEM 6/RSTAB 9 vers des fichiers AutoCAD/DXF
L'exportation de données de RFEM 6/RSTAB 9 vers des fichiers AutoCAD/DXF est une fonctionnalité utile qui facilite l'échange de données, améliore l'efficacité du flux de travail et permet d'affiner les résultats de calcul. Le processus d'exportation est lancé en navigant dans le menu « Fichier » et en sélectionnant l'option « Exporter », similaire au processus d'importation décrit dans l'article 1941 de la base de connaissance ci-dessus. La fenêtre « Exporter » qui s'ouvre (voir la Figure 1) ressemble beaucoup à la fenêtre « Importer », avec des fonctionnalités de base identiques. Ces fonctionnalités ayant été traitées en détail dans l'article susmentionné, cette section se concentre sur les options d'exportation spécifiques disponibles dans RFEM 6 et RSTAB 9, mettant en avant les fonctionnalités uniques qui permettent un transfert efficace des données vers les fichiers AutoCAD/DXF.

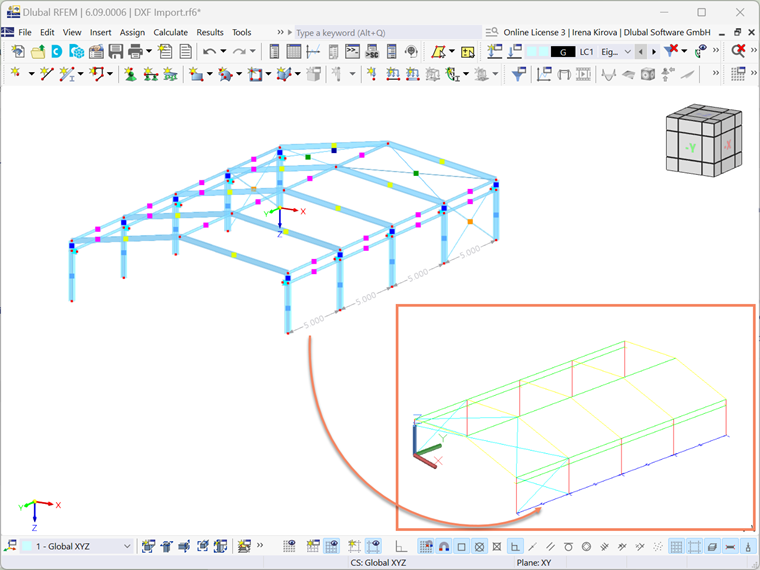

Exporter les cotations
Cette option garantit que les dimensions sont incluses lors de l'exportation d'un modèle RFEM/RSTAB vers un fichier DXF, ce qui facilite le rendu précis des mesures dans l'environnement AutoCAD.

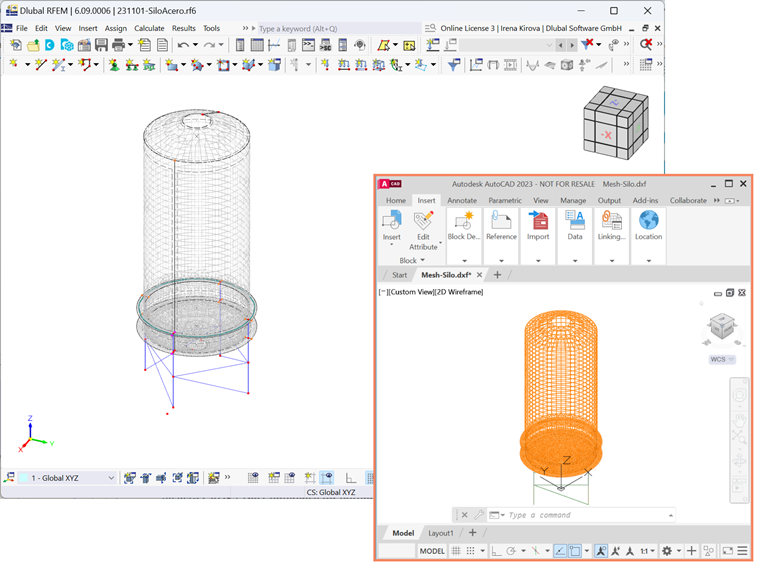

Exporter le maillage EF
En sélectionnant cette option, le maillage aux éléments finis (EF) est inclus dans l'exportation DXF, avec les lignes de contour du maillage ' représentées comme des lignes individuelles, préservant les détails structuraux du modèle.

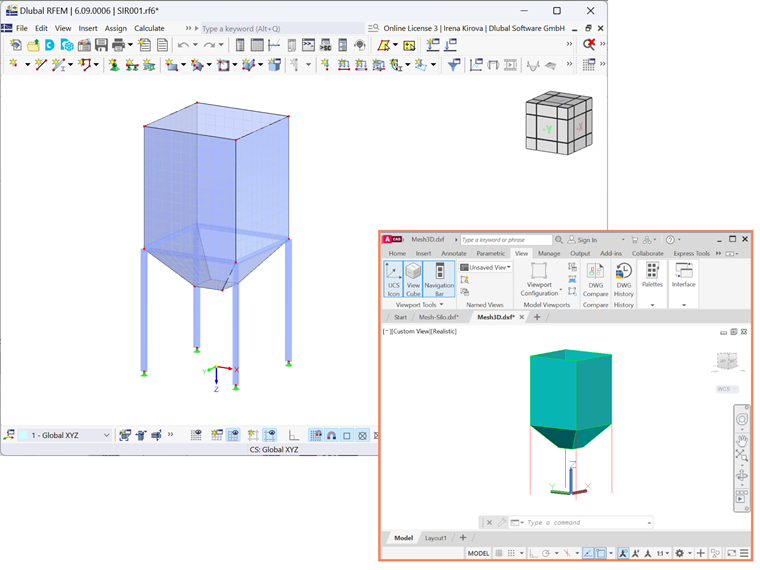

Exporter le maillage EF comme une face 3D
RFEM 6 permet l'exportation d'éléments de face 3D (3DFACE) correspondant à chaque cellule de maillage EF, qu'AutoCAD reconnaît et affiche comme des surfaces, améliorant ainsi la précision visuelle du maillage EF.

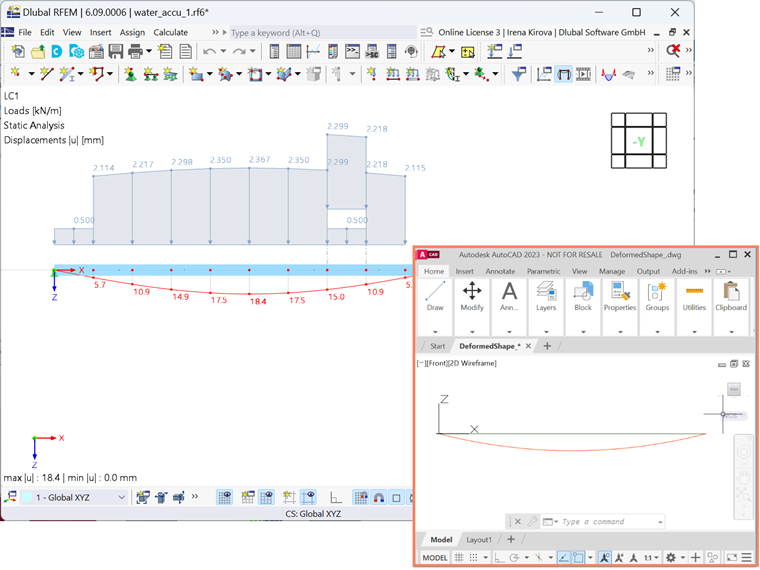

Forme déformée
La forme déformée pour le cas de charge actif (CC) et la combinaison de charges (CC) est exportée sous forme de lignes, fournissant une représentation simple de la déformation du modèle sous charge appliquée.

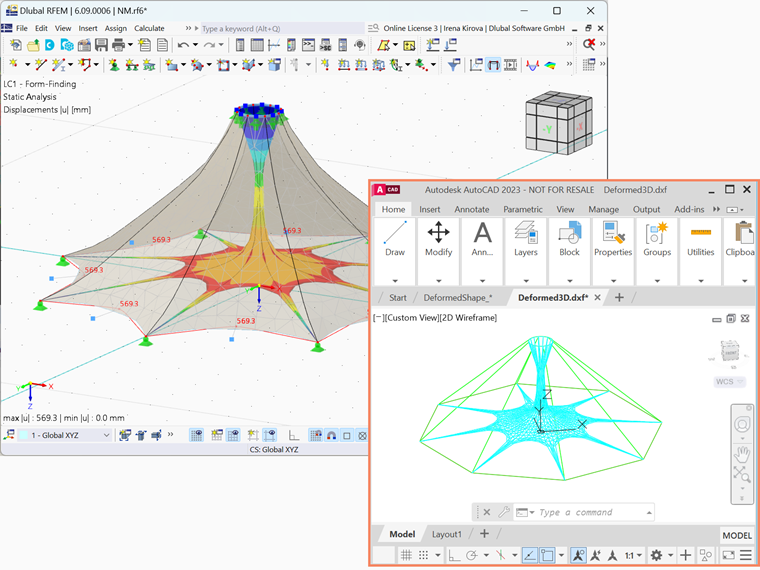

Exporter la forme déformée comme une face 3D
La forme déformée dans le cas de charge actif (CC) et la combinaison de charges (CC) est exportée sous forme d'éléments 3DFace, offrant ainsi une représentation plus détaillée et visuellement informative du modèle déformé.
Conclusion
Dans cet article, nous avons exploré les fonctionnalités d'exportation de RFEM 6 et RSTAB 9 vers les fichiers AutoCAD/DXF, mettant en évidence les options essentielles disponibles pour un échange de données transparent. Grâce à ces fonctionnalités (telles que l'exportation de dimensions, de maillages EF et de formes déformées), vous pouvez vous assurer que vos modèles structuraux sont transférés et représentés avec précision dans AutoCAD. Que vous ayez besoin d'une représentation simple en ligne ou d'une représentation détaillée de la déformation du modèle, RFEM 6 et RSTAB 9 offrent la flexibilité pour répondre aux différentes exigences d'exportation. Ces options améliorent l'efficacité du flux de travail tout en améliorant la clarté et la précision de vos résultats de vérification.
