Interface para integração de ficheiros AutoCAD e DXF – Parte 3/3: Exportar funções

Este artigo fornece-lhe uma visão geral completa das funções de exportação do RFEM 6 e do RSTAB 9 para ficheiros AutoCAD/DXF que suportam a troca de dados perfeita entre o software da Dlubal e o AutoCAD. Para uma vista geral da troca de dados entre o RFEM 6/RSTAB 9 e o AutoCAD, consulte o artigo anterior KB 1939 | Interface com integração de ficheiros Autocad e DXF - parte 1/3: Vista geral. Além disso, pode encontrar uma explicação mais detalhada sobre o processo de importação de ficheiros AutoCAD/DXF para o RFEM 6/RSTAB 9 no artigo KB 1941. | Interface with Autocad and DXF File Integration - Part 2/3: Importar funções.

• KB 1939 | Interface para integração de ficheiros AutoCAD e DXF – Parte 1/3: Vista geral
• KB 1941 | Interface para integração de ficheiros AutoCAD e DXF – Parte 2/3: Importar funções

Exportação de dados do RFEM 6/RSTAB 9 para ficheiros AutoCAD/DXF

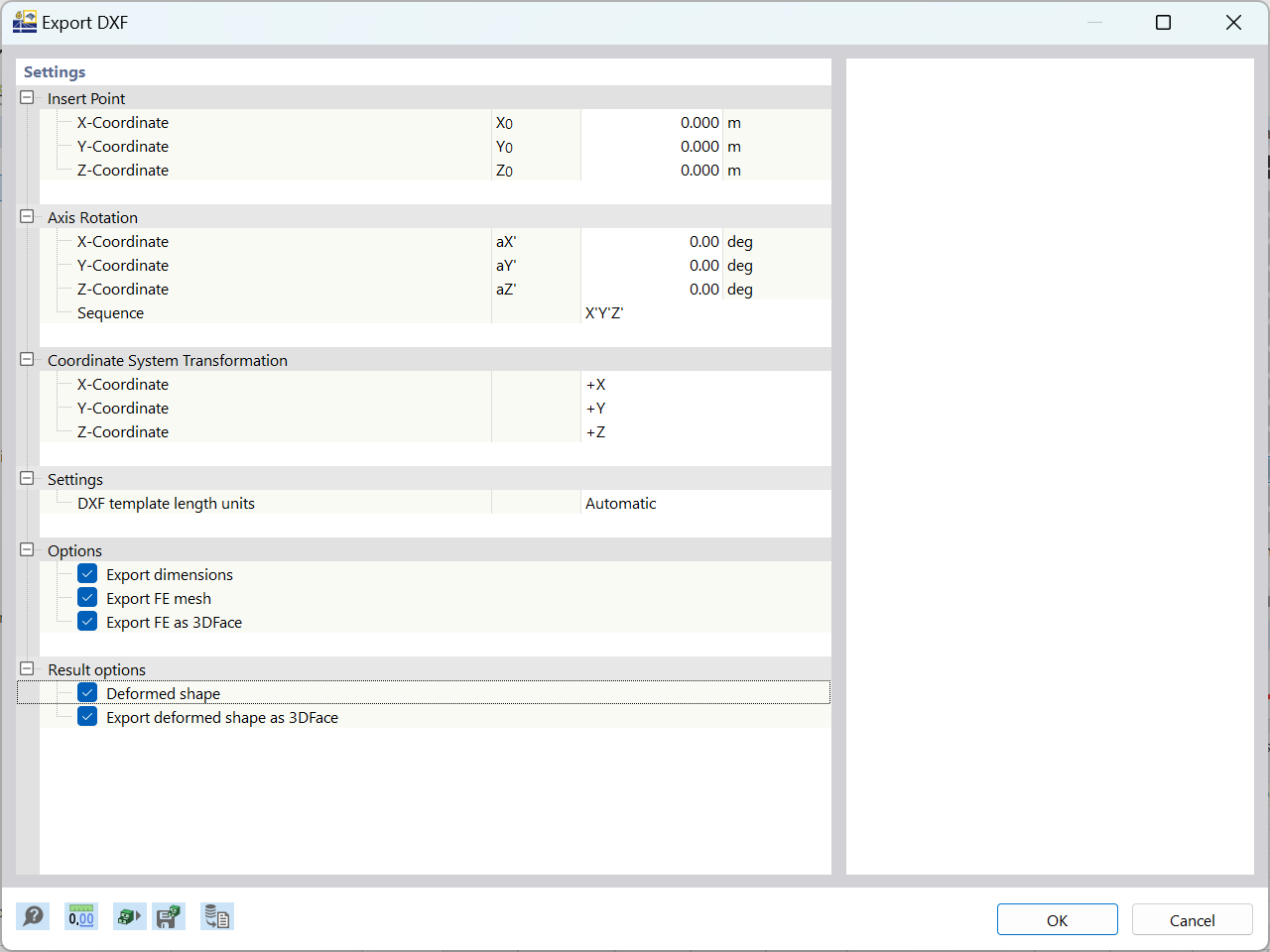

A exportação de dados do RFEM 6/RSTAB 9 para ficheiros AutoCAD/DXF é uma funcionalidade valiosa que facilita a troca de dados, melhorando a eficiência do fluxo de trabalho e permitindo um maior refinamento dos dimensionamentos. O processo de exportação é iniciado navegando até ao menu "Ficheiro" e selecionando a opção "Exportar", semelhante ao processo de importação descrito na ligação KB 1941 acima. A janela "Exportar" que aparece (ver Figura 1) é muito semelhante à janela "Importar", com as funções principais sendo praticamente as mesmas. Uma vez que estas funções foram abordadas em detalhe no artigo acima mencionado, esta secção irá concentrar-se nas opções de exportação específicas disponíveis no RFEM 6 e no RSTAB 9, destacando as funções únicas que garantem a transferência eficiente de dados para ficheiros AutoCAD/DXF.

Export Options for RFEM 6 to DXF File

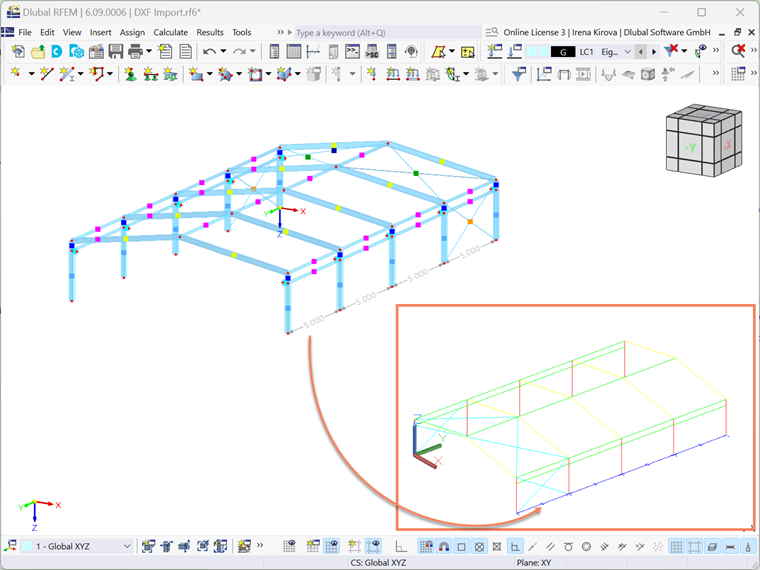

Exportar dimensões

Esta opção garante que as dimensões sejam incluídas quando exportar um modelo RFEM/RSTAB para um ficheiro DXF, facilitando a representação precisa das medidas no ambiente AutoCAD.

Exporting Dimensions to DXF Files

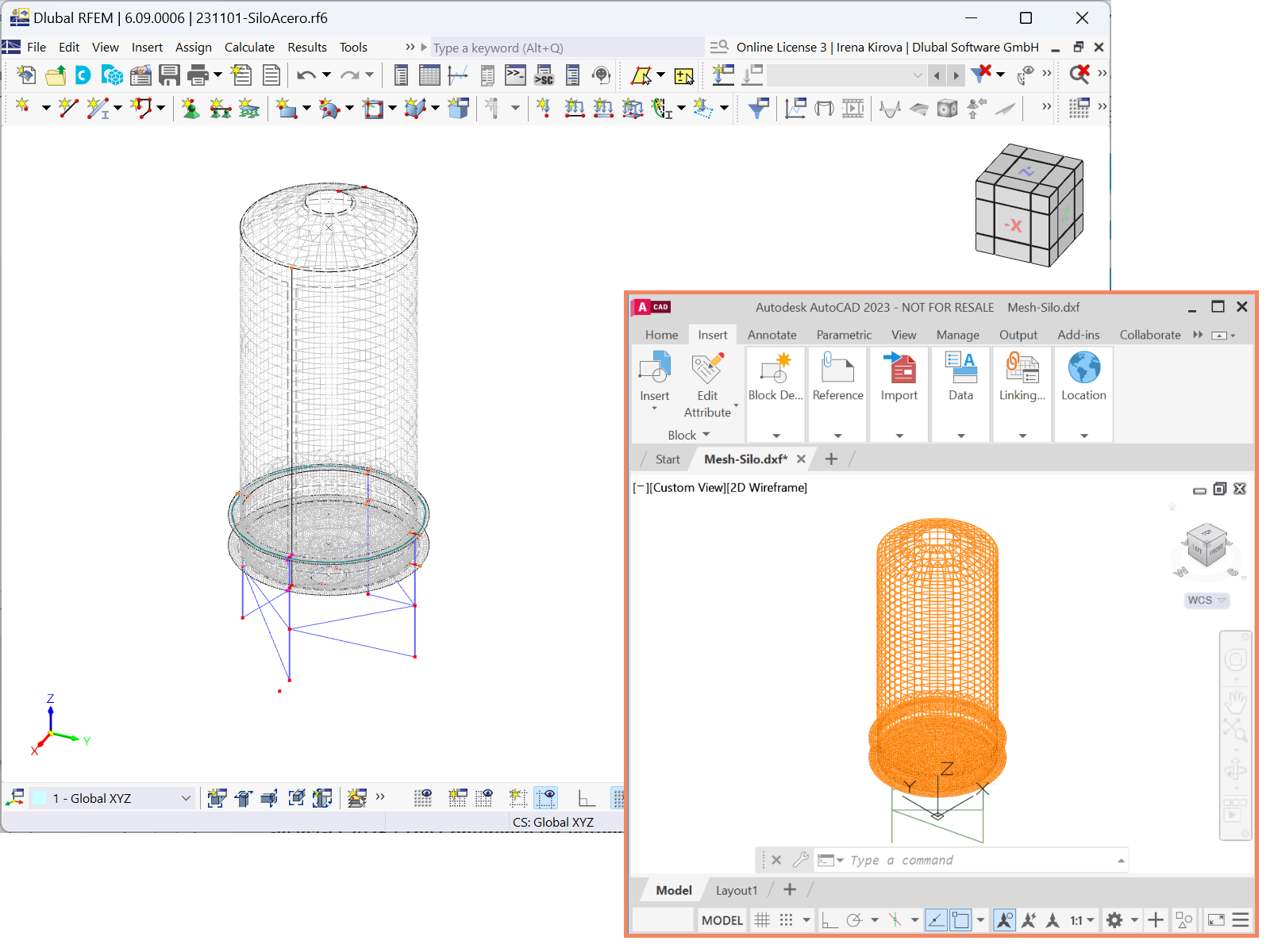

Exportar malha de EF

Ao selecionar esta opção, a malha de elementos finitos (EF) é incluída na exportação DXF, com as linhas de contorno da malha's representadas como linhas individuais, preservando os detalhes estruturais do modelo.

Export FE Mesh to DXF Files

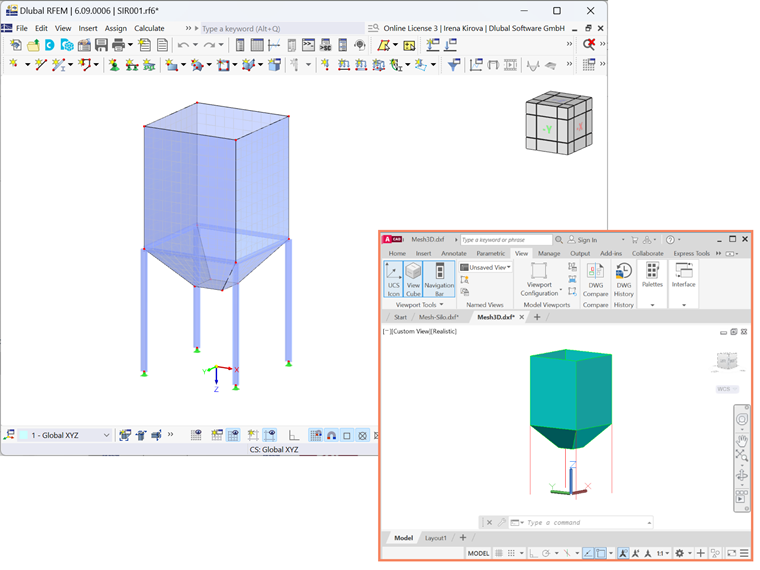

Exportar malha de EF como 3DFace

O RFEM 6 permite a exportação de elementos de face 3D (3DFACE) correspondentes a cada célula da malha de EF, que o AutoCAD reconhece e apresenta como superfícies, melhorando a precisão visual da malha de EF.

Export Options for FE Mesh in DXF Format

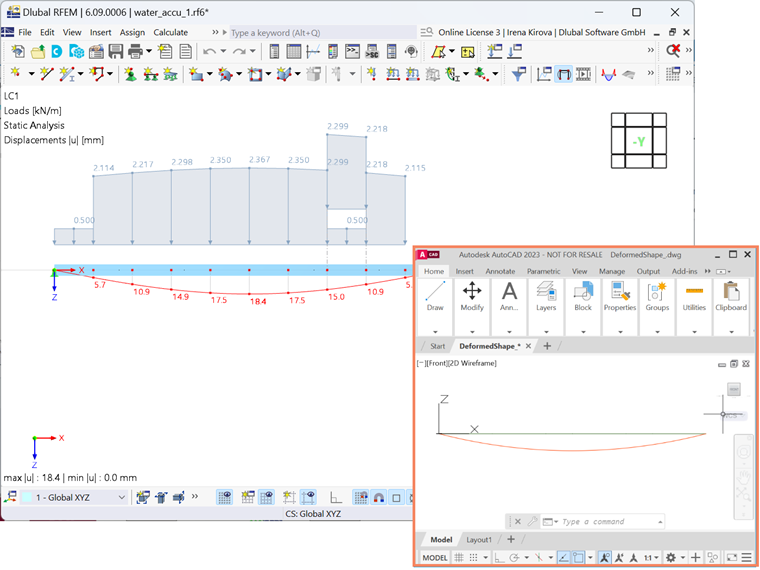

Forma deformada

A forma deformada para o caso de carga ativo (CC) e a combinação de cargas (CO) é exportada como linhas, providenciando uma representação simples da deformação do modelo sob as cargas aplicadas.

RFEM 6 Option "Export Deformed Shape" to DXF

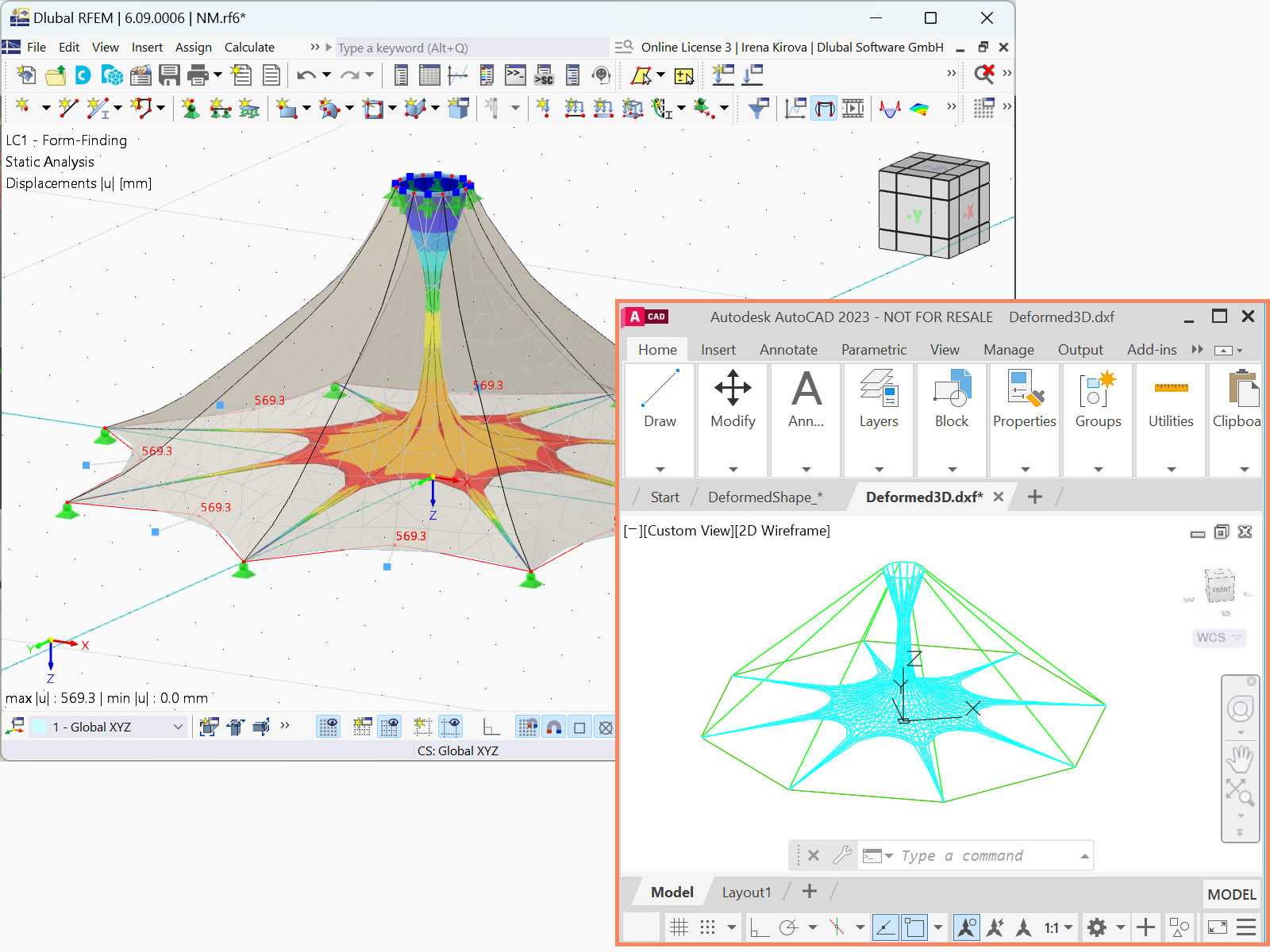

Exportar forma deformada como Face 3DF

A forma deformada sob o caso de carga ativo (CC) e a combinação de cargas (CO) é exportada como elementos 3DFace, oferecendo uma representação mais detalhada e visualmente informativa do modelo deformado.

Export Deformed Shapes Using 3D Faces in DXF Files

Conclusão

Neste artigo, exploramos as funções de exportação do RFEM 6 e do RSTAB 9 para ficheiros AutoCAD/DXF, destacando as opções essenciais disponíveis para uma troca de dados perfeita. Ao utilizar estas funções, tais como a exportação de dimensões, malhas de EF e formas deformadas, pode garantir que os seus modelos estruturais sejam transferidos e representados com precisão no AutoCAD. Quer seja de uma representação de linha simples ou de uma representação de superfície detalhada da deformação do modelo, o RFEM 6 e o RSTAB 9 oferecem a flexibilidade necessária para cumprir diferentes requisitos de exportação. Essas opções melhoram a eficiência do fluxo de trabalho, melhorando a clareza e a precisão dos resultados dos seus dimensionamentos.
