Este artículo proporciona una descripción general completa de las funciones de exportación de RFEM 6 y RSTAB 9 a archivos AutoCAD/DXF, que admiten el intercambio de datos sin problemas entre el software de Dlubal y AutoCAD. Para una descripción general del intercambio de datos entre RFEM 6/RSTAB 9 y AutoCAD, consulte nuestro artículo anterior KB 1939 | Interfaz con AutoCAD e integración de archivos DXF - Parte 1/3: Vista general. Además, se puede encontrar una explicación más detallada del proceso de importación de archivos de AutoCAD/DXF en RFEM 6/RSTAB 9 en el artículo KB 1941 | Interface with Autocad and DXF File Integration - Part 2/3: Importar características.
- KB 1939 | Interfaz para la integración de archivos DXF y AutoCAD - Parte 1/3: Vista general
- KB 1941 | Interfaz para AutoCAD e integración de archivos DXF - Parte 2/3: Importar características
Exportación de datos desde RFEM 6/RSTAB 9 a archivos de AutoCAD/DXF
La exportación de datos desde RFEM 6/RSTAB 9 a archivos AutoCAD/DXF es una característica valiosa que facilita el intercambio de datos, mejora la eficiencia del flujo de trabajo y permite un mayor refinamiento de los resultados del diseño. El proceso de exportación se inicia navegando al menú "Archivo" y seleccionando la opción "Exportar", similar al proceso de importación descrito en KB 1941 vinculado anteriormente. La ventana "Exportar" que aparece (ver imagen 1) se parece mucho a la ventana "Importar", con las características principales siendo en gran medida las mismas. Dado que estas características se han cubierto en detalle en el artículo mencionado anteriormente, esta sección se centrará en las opciones de exportación específicas disponibles en RFEM 6 y RSTAB 9, destacando las características únicas que aseguran una transferencia de datos eficiente a archivos AutoCAD/DXF.

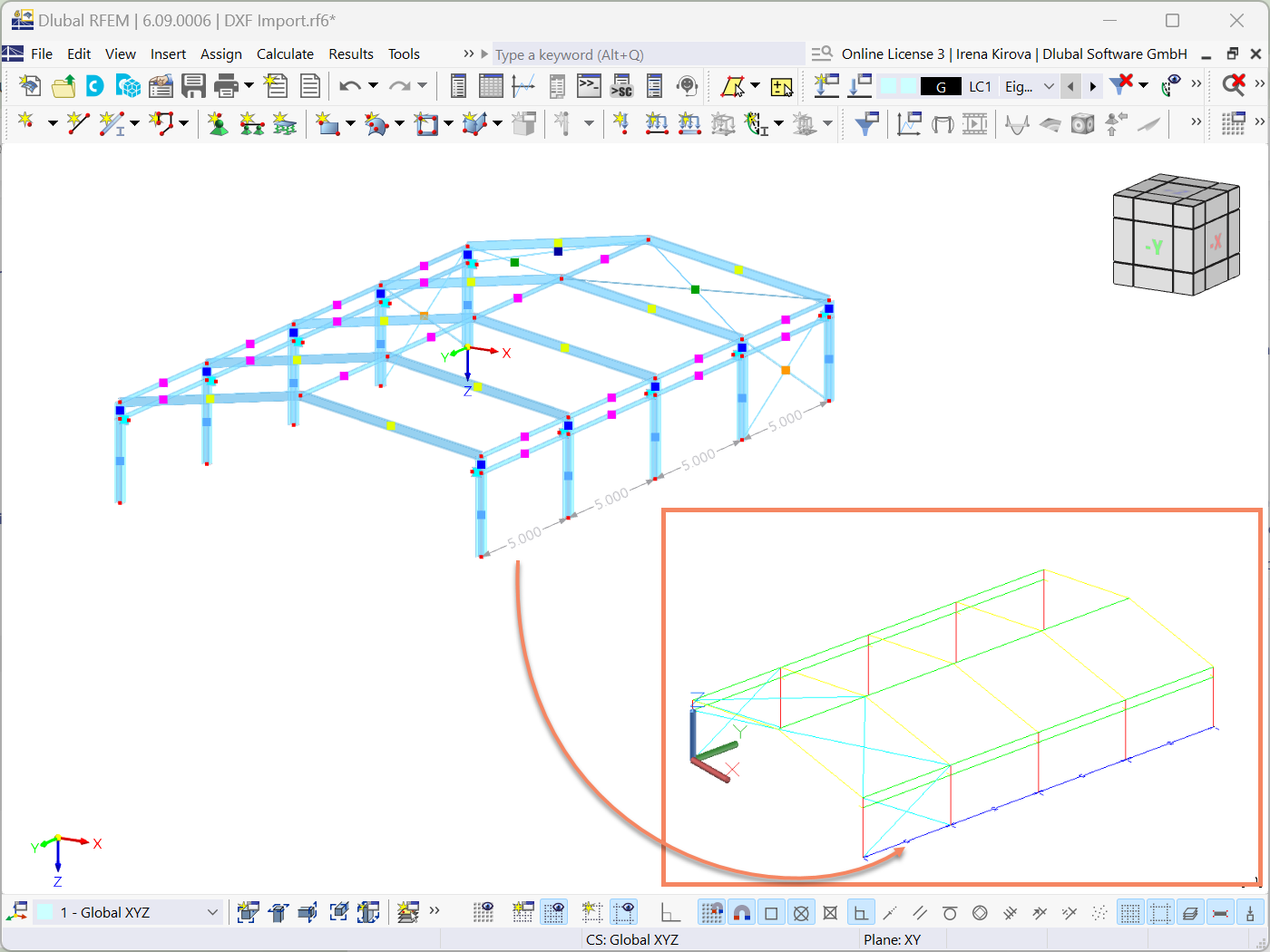

Exportar acotaciones
Esta opción asegura que las dimensiones se incluyan al exportar un modelo de RFEM/RSTAB a un archivo DXF, lo que facilita una representación precisa de las medidas dentro del entorno de AutoCAD.

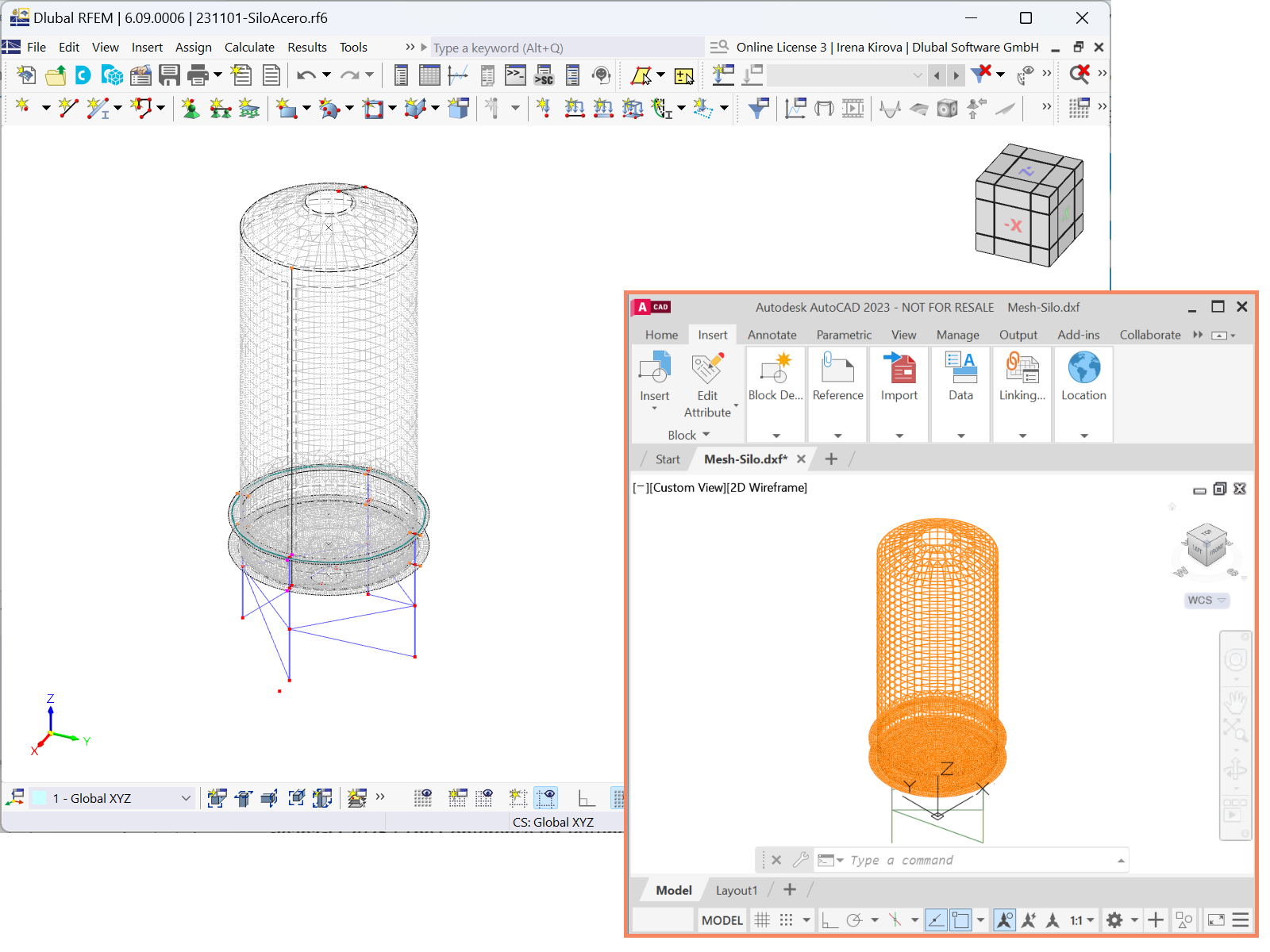

Exportar malla de EF
Al seleccionar esta opción, la malla de elementos finitos (EF) se incluye en la exportación DXF, con las líneas de contorno de la malla representadas como líneas individuales, preservando los detalles estructurales del modelo.

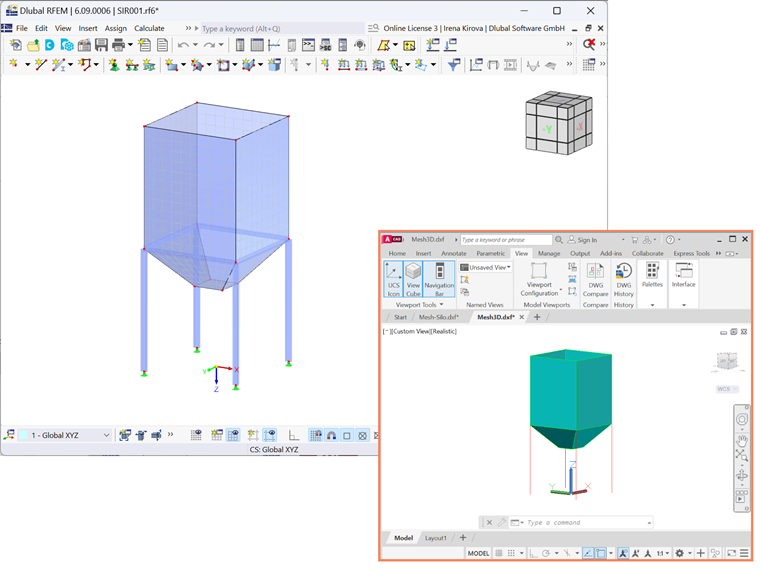

Exportar malla de EF como cara 3D
RFEM 6 permite la exportación de elementos de cara en 3D (3DFACE) correspondientes a cada celda de malla de EF, que AutoCAD reconoce y muestra como superficies, mejorando la precisión visual de la malla de EF.

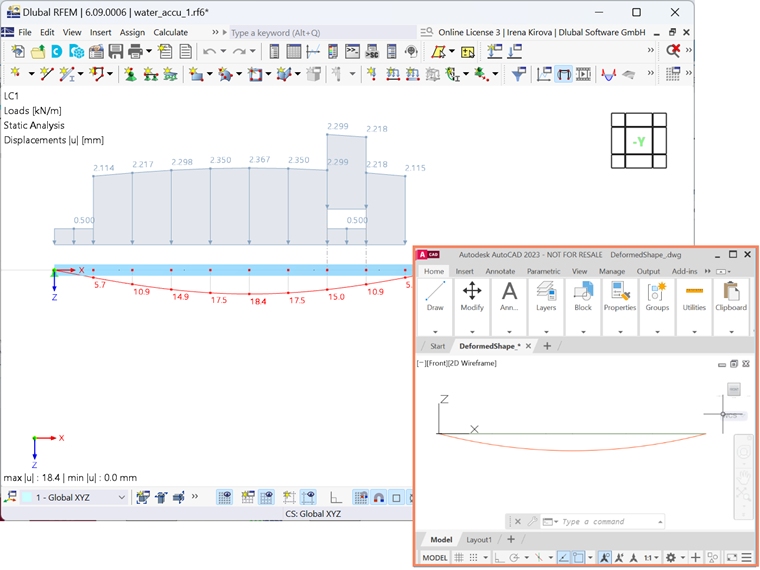

Forma deformada
La forma deformada para el caso de carga activo (CC) y la combinación de carga (CO) se exporta como líneas, proporcionando una representación simple de la deformación del modelo bajo las cargas aplicadas.

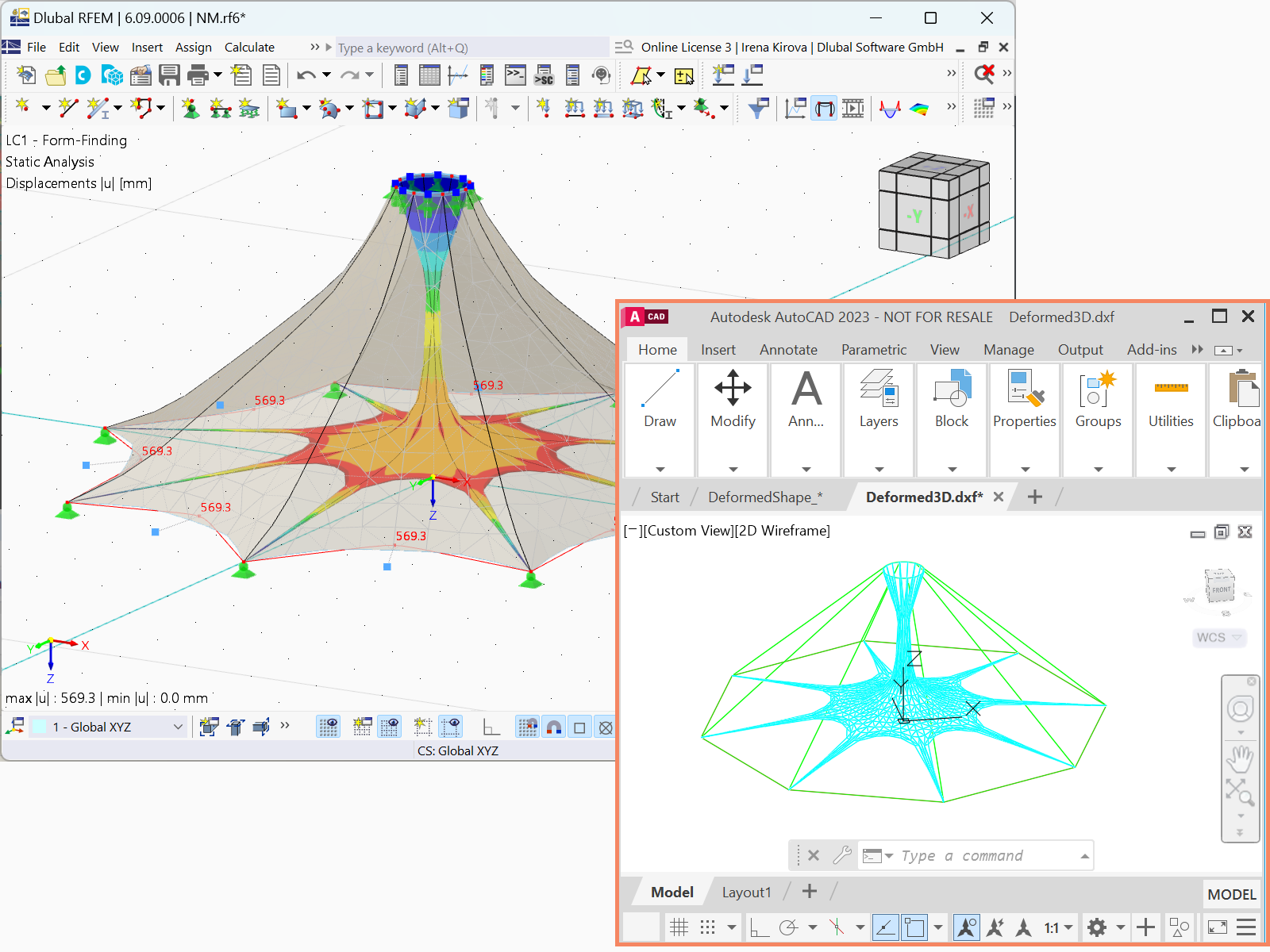

Exportar forma deformada como cara 3D
La forma deformada bajo el caso de carga activo (CC) y la combinación de carga (CO) se exporta como elementos de 3DFace, ofreciendo una representación más detallada y visualmente informativa del modelo deformado.
Conclusión
En este artículo, hemos explorado las características de exportación de RFEM 6 y RSTAB 9 a archivos de AutoCAD/DXF, destacando las opciones esenciales disponibles para el intercambio de datos sin problemas. Al utilizar estas características, como la exportación de dimensiones, mallas de EF y formas deformadas, puede asegurarse de que sus modelos estructurales se transfieran y representen con precisión dentro de AutoCAD. Ya sea que necesite una representación lineal simple o una representación detallada de la superficie de la deformación del modelo, RFEM 6 y RSTAB 9 proporcionan la flexibilidad para cumplir con varios requisitos de exportación. Estas opciones mejoran la eficiencia del flujo de trabajo al tiempo que mejoran la claridad y precisión de sus resultados de diseño.
