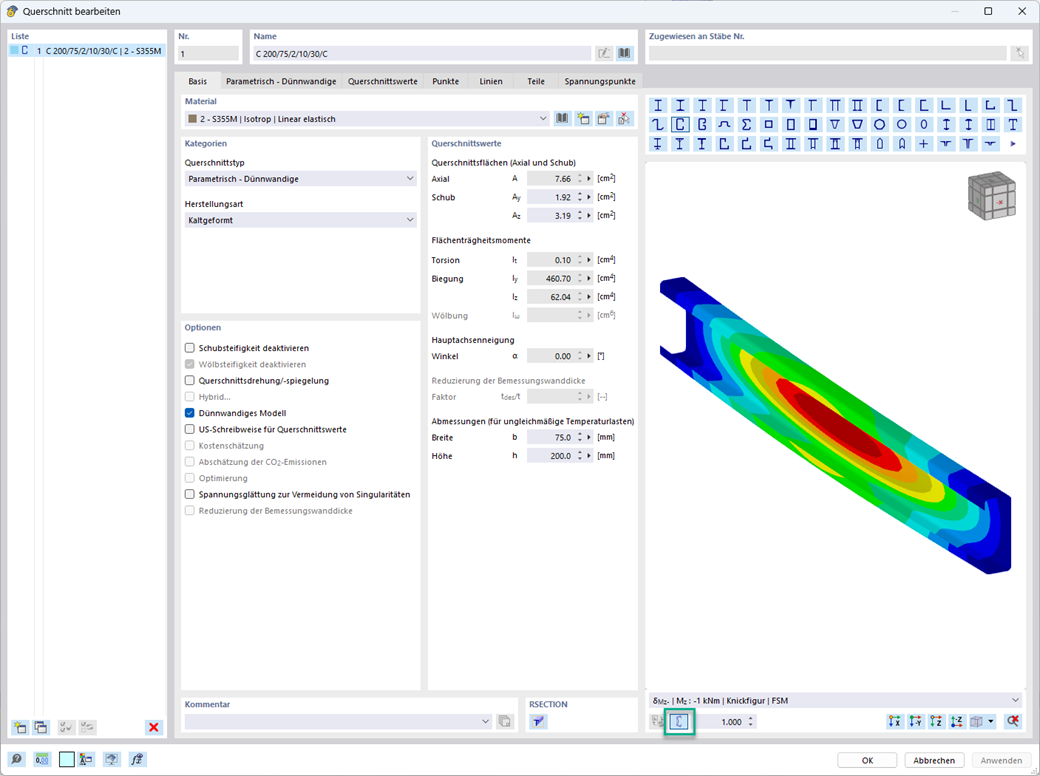

Im Dialog "Querschnitt bearbeiten" können Sie sich die Knickfiguren der Finite-Streifen-Methode (FSM) als 3D-Grafik ausgeben lassen.
3D-Darstellung der FSM-Ergebnisse
..png?mw=320&hash=bd2e7071b02d74aef6228d22c4b83867d2d7e1a5)
Dauer: 01:14:29 min
Dauer: 01:24:40 min
Produkt-Feature
Dauer: 00:00:32 min
Allgemeines
Dauer: 00:00:53 min
Veranstaltung
Dauer: 01:05:28 min
Produkt-Feature
Dauer: 00:00:32 min
Allgemeines
Dauer: 00:00:36 min
Produkt-Feature
Dauer: 00:00:56 min
Dauer: 00:38:40 min
.png?mw=512&hash=4a84cbc5b1eacf1afb4217e8e43c5cb50ed8d827)
Dieser Beitrag gibt einen umfassenden Überblick über wesentliche Erdbebenberechnungsverfahren und erläutert, in welchen Prinzipien und Anwendungen sie am effektivsten sind

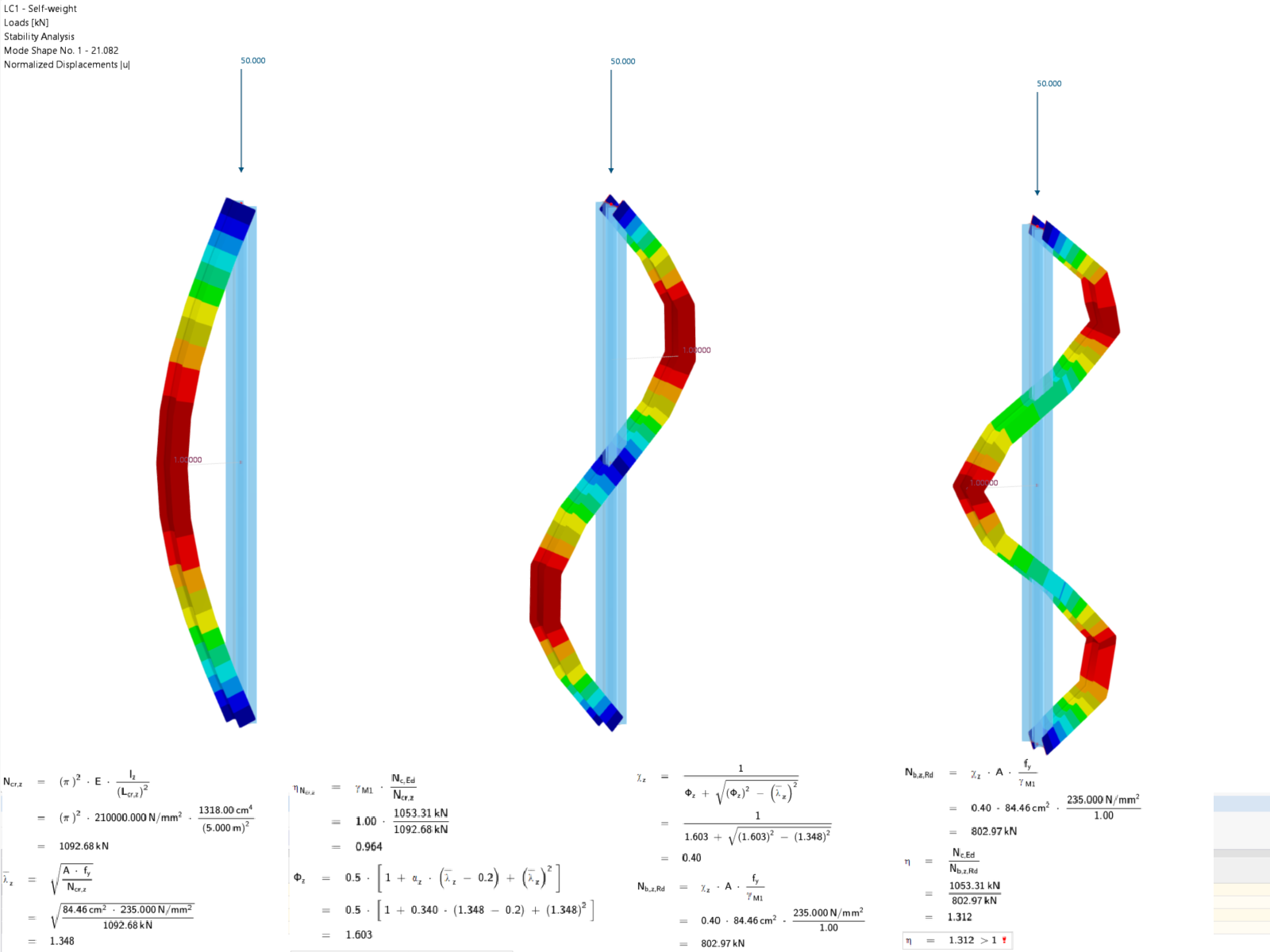

Der Biegeknicknachweis stellt eine Kombination eines Stabilitäts- und Tragsicherheitsnachweises dar, der im Stahlbau bereits seit hunderten Jahren Anwendung findet. Die kritische Knicklast ist hier der Ausgangspunkt zur Berücksichtigung des Stabilitätsproblems, doch ohne Berücksichtigung von Imperfektionen ist noch kein Nachweis geführt. Wie genau sind diese Imperfektionen festgelegt?
Um den Einfluss lokaler Stabilitätsphänomene schlanker Bauteile bewerten zu können, bieten RFEM 6 und RSTAB 9 die Möglichkeit eine lineare Verzweigungslastanalyse auf Querschnittsebene durchzuführen. Der folgende Beitrag widmet sich den Grundlagen der Berechnung sowie der Ergebnisinterpretation.

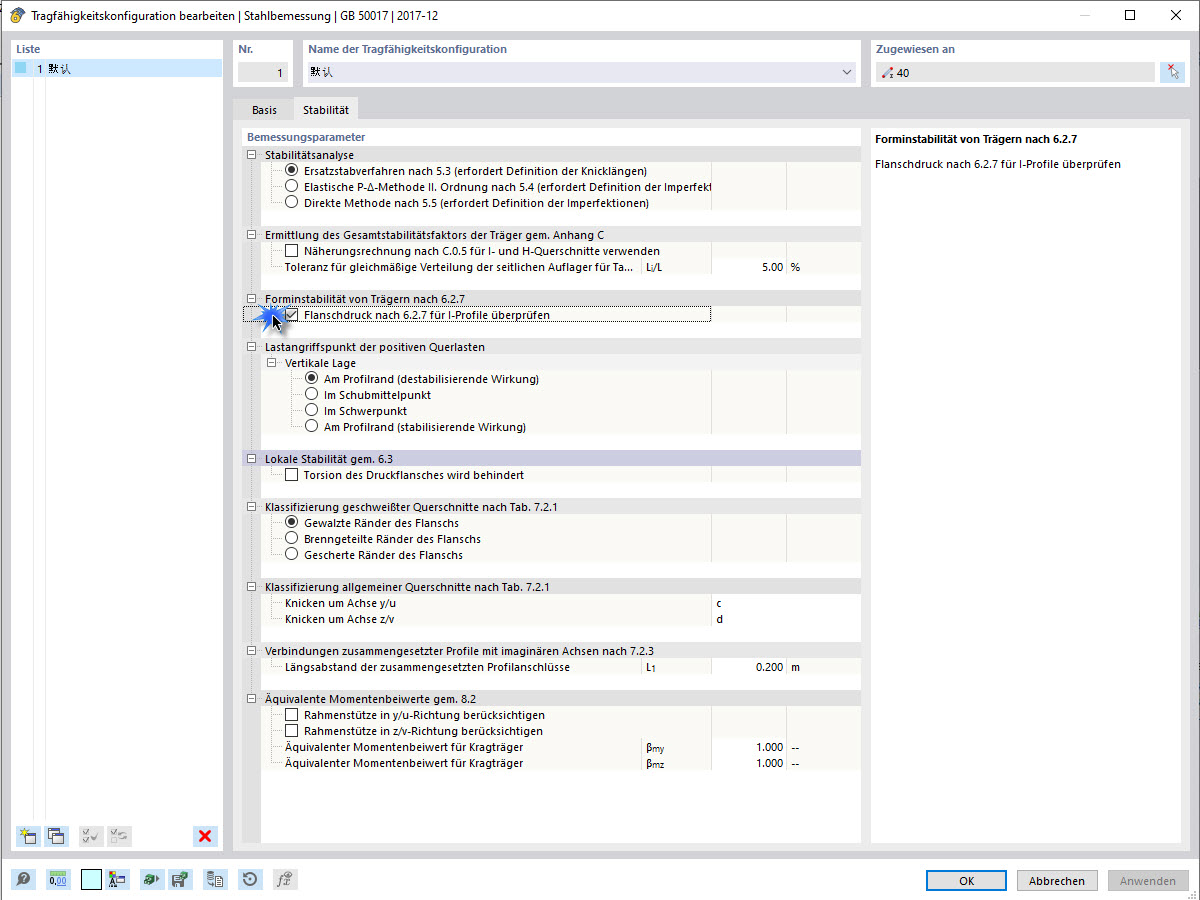

Wenn am Oberflansch eine Betondecke vorliegt, wirkt sie als seitliche Abstützung (Verbundbau) und verhindert ein Biegedrillknick-Stabilitätsproblem. Bei einem negativen Verlauf des Biegemoments steht der Unterflansch unter Druck und der Oberflansch unter Zug. Wenn die seitliche Stützung durch die Steifigkeit des Steges nicht ausreicht, in diesem Fall ist der Winkel zwischen dem unteren Flansch und der Stegschnittlinie variabel, sodass die Möglichkeit einer Forminstabilität des Unterflansches besteht.

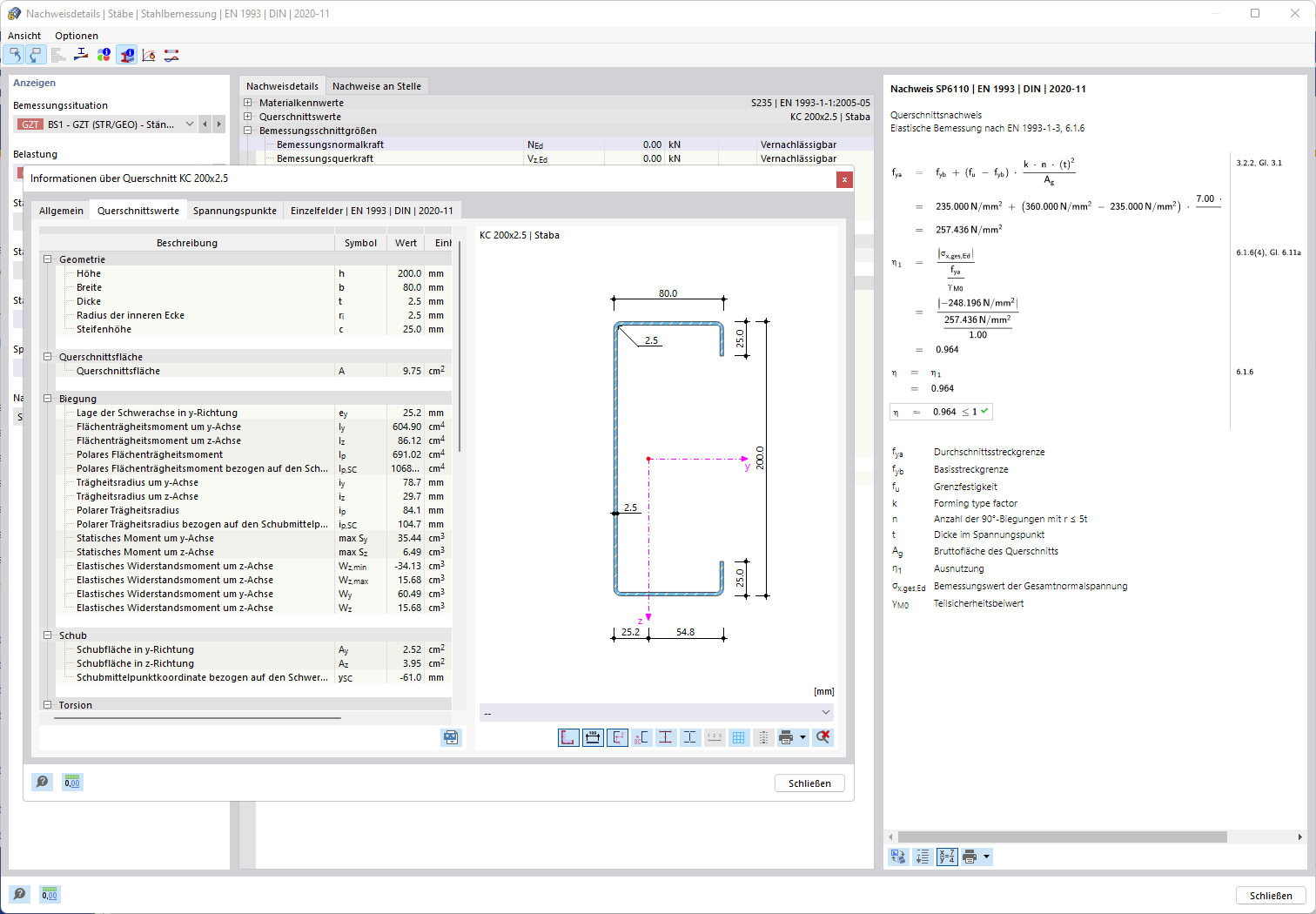

Im Add-On Stahlbemessung können Sie für kaltgeformte Querschnitte nach EN 1993-1-3 die Stabilitäts- sowie Querschnittsnachweise nach den Abschnitten 6.1.2 - 6.1.5 und 6.1.8 - 6.1.10 führen.
Zum Erklärvideo
Auch kaltgeformte Stahlstäbe können nach AISI S100-16/CSA S136-16 in RFEM 6 bemessen werden. Die Bemessung erfolgt über die Auswahl von "AISC 360" oder "CSA S16" als Norm im Add-On Stahlbemessung. Anschließend wird für die Bemessung der kaltgeformten Profile automatisch "AISI S100" bzw. "CSA S136" ausgewählt.

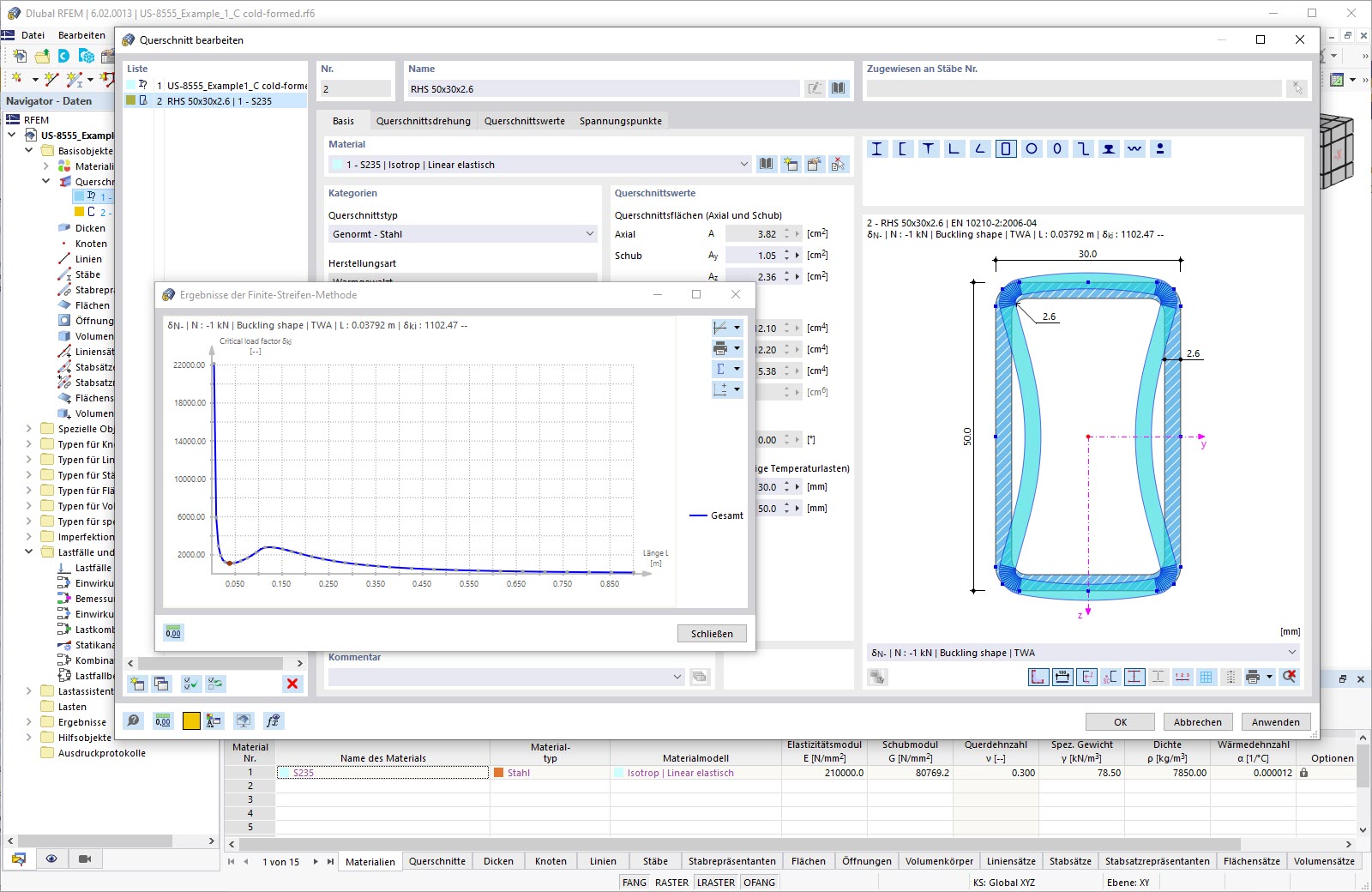

RFEM verwendet die Direct Strength Method (DSM), um die elastische Knicklast des Stabes zu berechnen. Dieses Verfahren bietet zwei Arten von Lösungen, numerisch (Finite Strip Method) und analytisch (Spezifikation). Bei den Querschnitten können die FSM-Signaturkurve und die Knickfiguren eingesehen werden.
