3D изображение результатов FSM

В диалоговом окне «Изменить сечение» можно изобразить формы потери устойчивости для метода конечных полос (FSM) в виде трёхмерной графики.

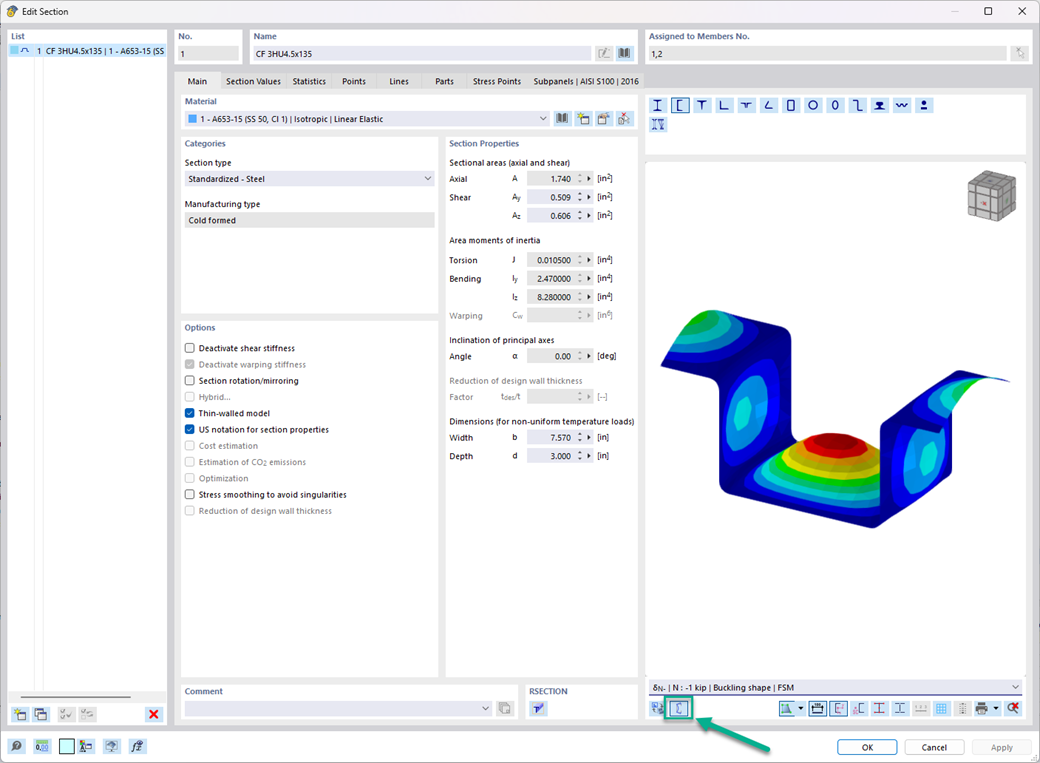

Характерная для 002807 | 3D изображение результатов FSM
3D изображение «Формы потери устойчивости | FSM» для холодногнутого профиля
