Berücksichtigung von zeitabhängigem Materialverhalten
Zeitabhängige Analyse (TDA) | Funktionsweise

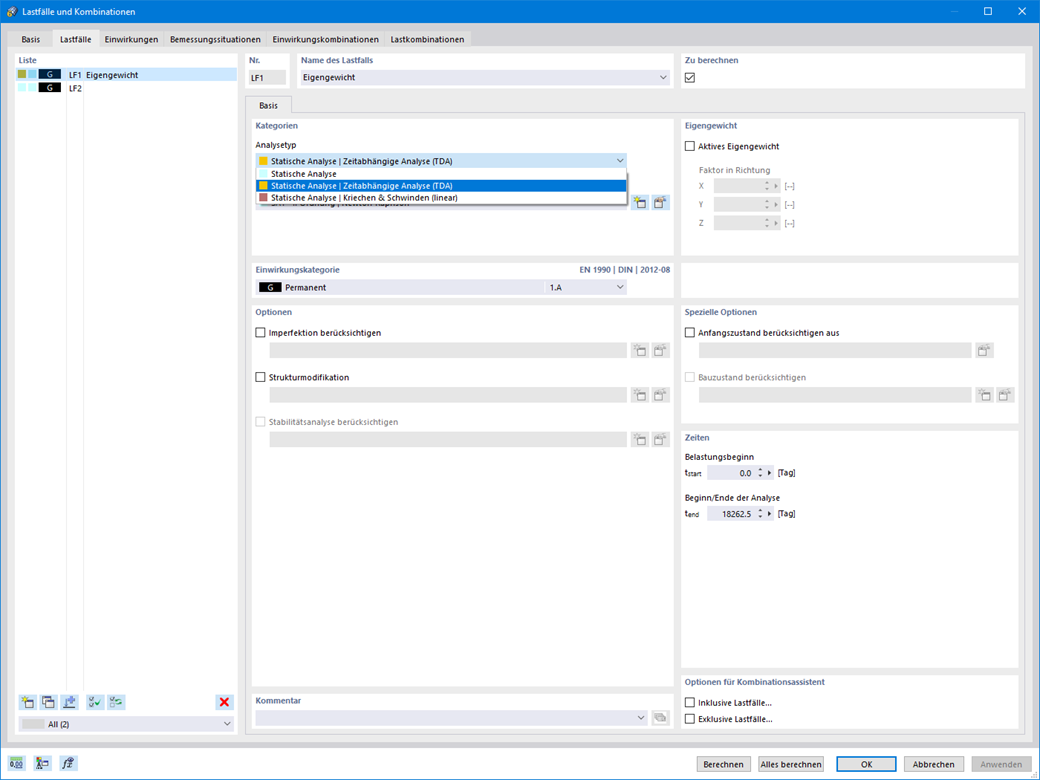

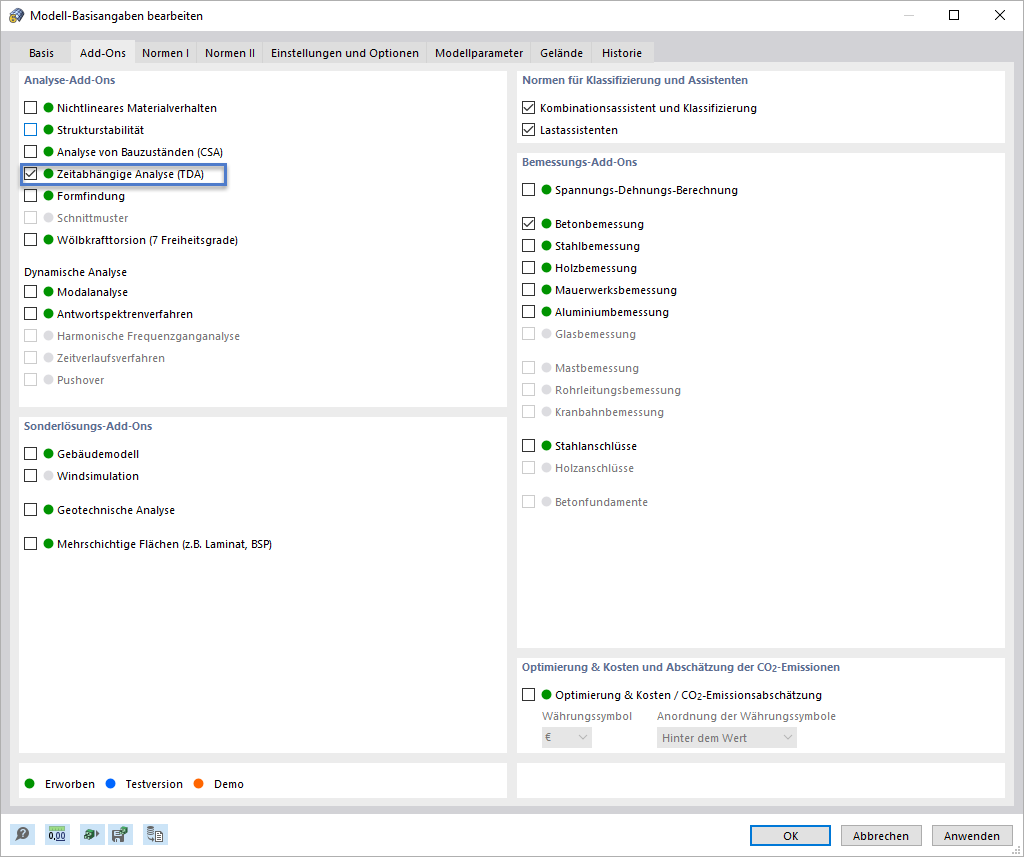

Sie haben das Add-On Zeitabhängige Analyse (TDA) aktiviert? Sehr schön, nun können Sie Lastfälle mit Zeitangaben versehen. Nachdem Sie Lastbeginn und -ende definiert haben, wird der Einfluss aus Kriechen zum Lastende berücksichtigt. Das Programm ermöglicht es Ihnen, Kriecheinflüsse für Stabwerke aus Stahlbeton abzubilden.

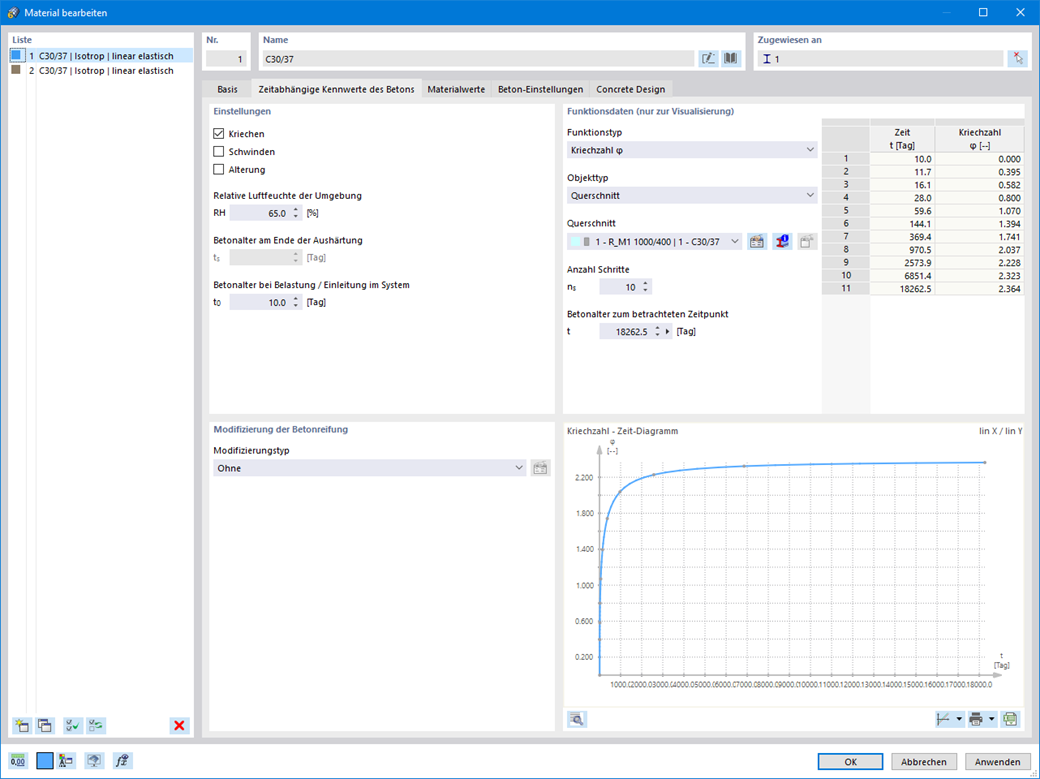

Die Berechnung erfolgt dabei nichtlinear nach dem Rheologischen Modell (Kelvin und Maxwell-Modell).
Die Berechnung war erfolgreich? Nun können Sie die ermittelten Schnittgrößen tabellarisch und grafisch dargestellt sowie bei der Bemessung berücksichtigen.
Zeitabhängige Analyse (TDA) | Ergebnisausgabe

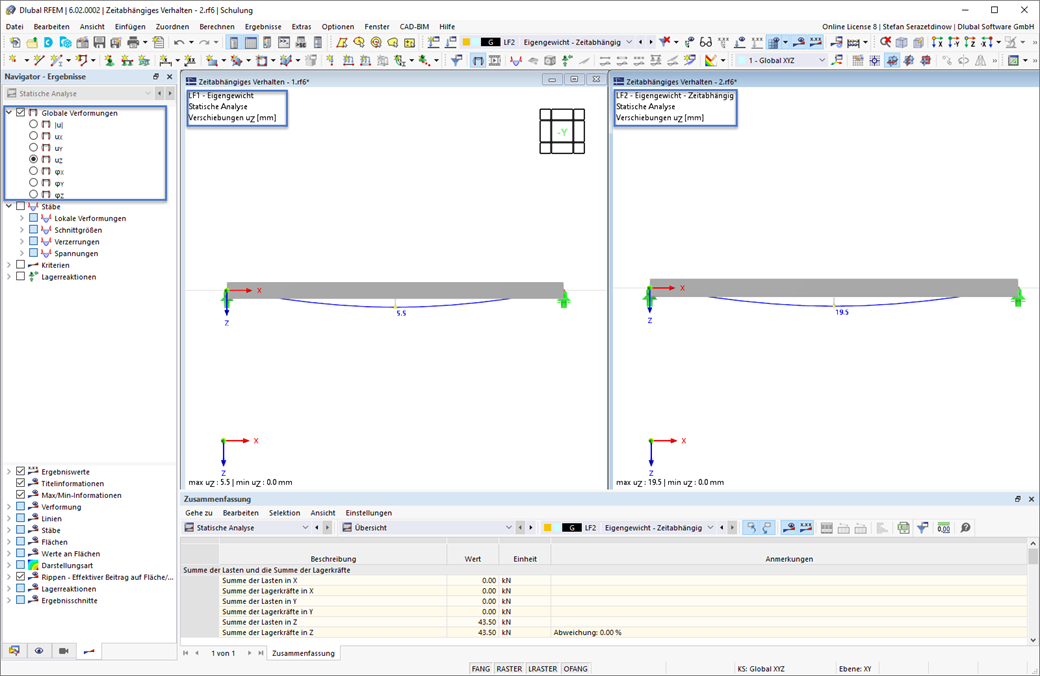

Für jeden Lastfall können die Verformungen zum Endzeitpunkt ausgegeben werden.
Diese Ergebnisse werden für Sie auch im Ausdruckprotokoll von RFEM und RSTAB dokumentiert. Dabei können Sie den Inhalt des Protokolls und die gewünschte Tiefe der Ausgabe für die Ergebnisse gezielt selektieren.
