In den heutigen Planungsabläufen ist ein nahtloser Datenaustausch zwischen den Software-Tools unerlässlich, um sowohl Effizienz als auch Genauigkeit zu maximieren. Für Bauingenieure ist die Fähigkeit, CAD- und Analysesoftware zu integrieren, entscheidend, um sicherzustellen, dass Entwürfe korrekt dargestellt und sorgfältig analysiert werden. Ein Paradebeispiel dafür ist die Verbindung zwischen AutoCAD - einem weit verbreiteten CAD-Programm, mit dem Konstrukteure präzise Zeichnungen erstellen können - und Statiksoftware wie RFEM 6 und RSTAB 9.
RFEM 6 und RSTAB 9 unterstützen die Integration von DXF-Dateien, so dass CAD-Zeichnungen zur weiteren Berechnung und Bemessung direkt in das Programm importiert werden können. Dieser optimierte Datentransfer zwischen AutoCAD und RFEM 6 steigert die Produktivität und reduziert die Fehlerwahrscheinlichkeit. Durch die genaue Übertragung wichtiger Informationen wie Geometrie, Abmessungen und Materialeigenschaften minimiert dieser Austausch menschliche Fehler bei der Dateneingabe und beschleunigt Iterations- und Entscheidungsprozesse.
Dieser Artikel gibt einen allgemeinen Überblick über die Möglichkeiten des Datenaustauschs, während die einzelnen Import-/Exportfunktionen in den folgenden Knowledge-Base-Artikeln ausführlicher erläutert werden:
- KB 1941 | Schnittstelle zu AutoCAD und Integration von DXF-Dateien - Teil 2/3: Importfunktionen
- KB 1942 | Schnittstelle zu AutoCAD und Integration von DXF-Dateien: Exportfunktionen
Import von DXF-Daten in RFEM 6 und RSTAB 9

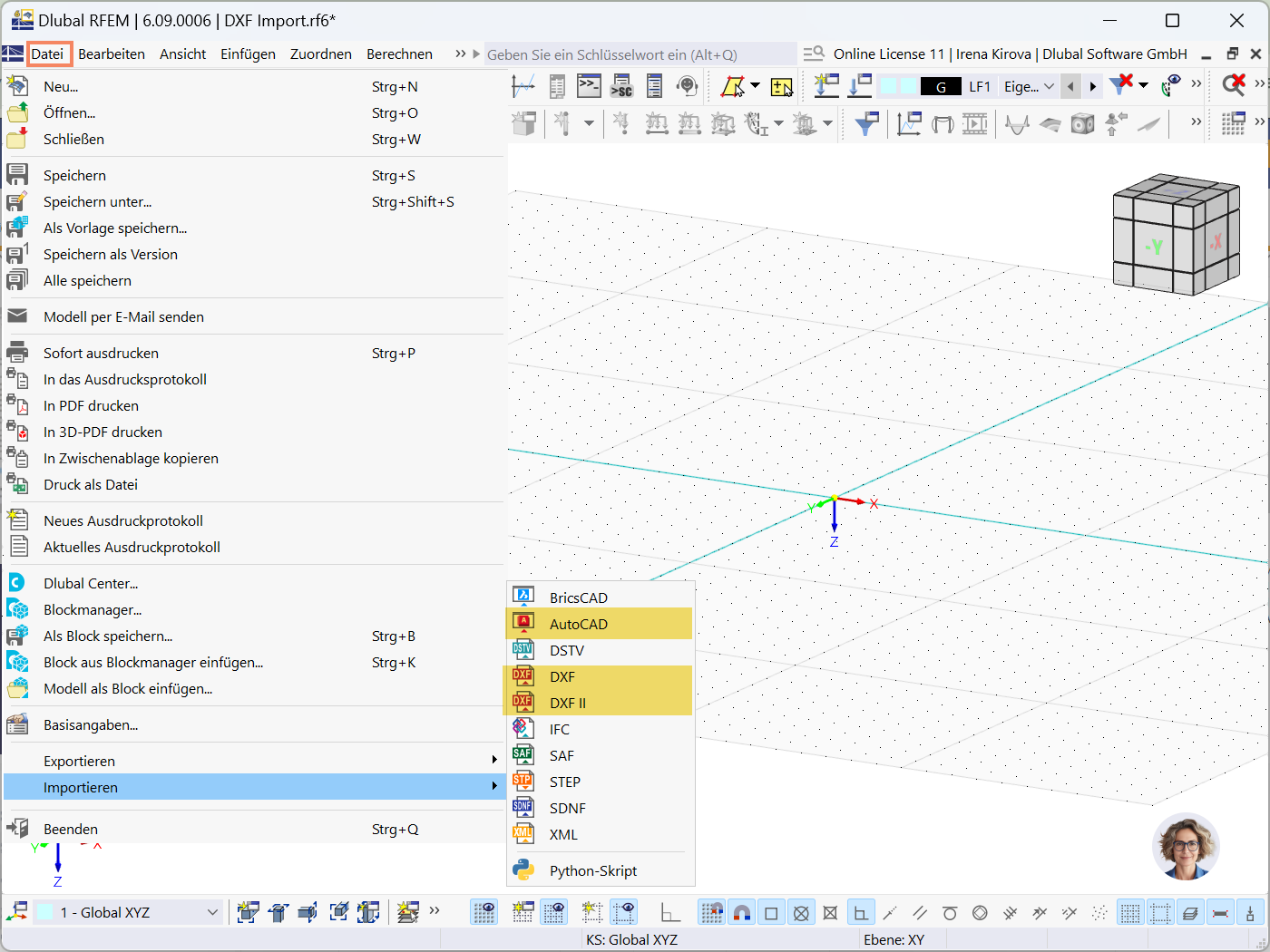

RFEM 6 und RSTAB 9 bieten eine intuitive Schnittstelle für den Import von DXF-Daten, die es dem Benutzer ermöglicht, direkt aus AutoCAD oder einer DXF-Datei zu importieren (siehe Bild 1). Es ist wichtig zu wissen, dass der Hauptunterschied zwischen dem Standard-DXF-Format und DXF II (beide derzeit verfügbar) in der zugrunde liegenden Technologie liegt. DXF II basiert auf einem fortschrittlicheren Framework und bietet im Vergleich zum älteren DXF-Format erweiterte Features und eine größere Funktionalität. Die weitere Entwicklung konzentriert sich auf die Verbesserung der DXF II-Technologie mit dem Ziel, das traditionelle DXF-Format schrittweise abzulösen. Künftig wird DXF II das alleinige Standard-DXF-Format sein und die ältere Version ablösen.
Beim direkten Import von DXF-Daten aus AutoCAD ist ein nahtloser Export oder Import von Daten möglich, ohne die aktive Datei speichern zu müssen. Der Prozess ermöglicht den direkten Datentransfer zwischen AutoCAD und RFEM 6 bzw. RSTAB 9, wobei die CAD-Anwendung geöffnet bleibt. Die fortschrittliche DXF II-Technologie läuft im Hintergrund und stellt sicher, dass DXF II und AutoCAD den gleichen Funktionsumfang bieten. Dem älteren DXF-Format fehlen jedoch einige der von DXF II gebotenen Möglichkeiten, so dass es im Vergleich weniger vielseitig ist.

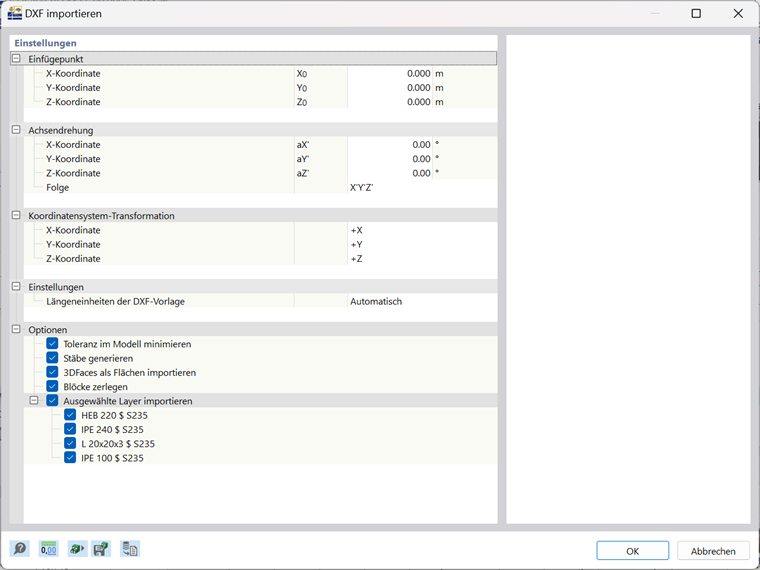

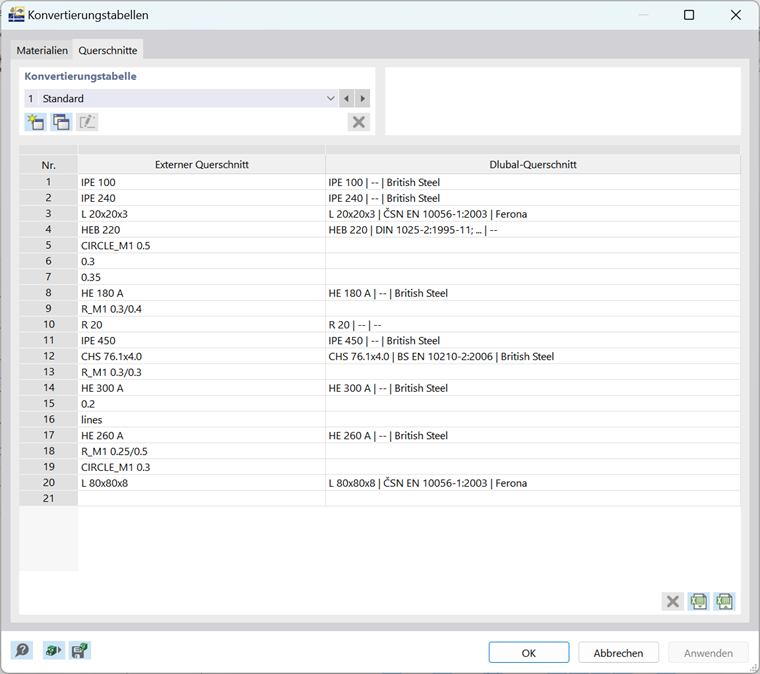

Nach dem Import wird die DXF-Geometrie in Elemente des Statikmodells umgewandelt, so dass der Benutzer eine statische Analyse auf Basis der genauen Geometrie der CAD-Zeichnung durchführen kann. Beim Import können Knoten und Linien sowie Stäbe importiert werden. Dazu muss der Layer die entsprechenden Querschnittsinformationen und optional den Materialnamen enthalten. Layernamen werden als Querschnittsnamen übernommen, wobei automatisch das erste Material aus den vordefinierten Materialien zugewiesen wird. Entspricht ein Layername jedoch einem erkannten Dlubal-Querschnitt und -Material, so werden diese auch verwendet.
Darüber hinaus werden Flächenimporte unterstützt, wenn das Objekt im CAD eine 3D-Fläche ist. Anwender haben auch die Möglichkeit, DXF-Dateien als Hintergrundfolien zu importieren. Diese können als Hilfsobjekte genutzt werden und ermöglichen so eine schnellere und effizientere Modellierung.
Vorteile des Imports von DXF-Daten in RFEM 6/RSTAB 9
1. Einfaches Bearbeiten und Anpassen: RFEM 6 und RSTAB 9 bieten mehrere Optionen zur Modifizierung importierter DXF-Dateien. Anwender können Geometrien anpassen, Elemente hinzufügen oder entfernen und Randbedingungen für das Statikmodell definieren - alles innerhalb der Softwareumgebung.
2. Layerverwaltung: RFEM 6/RSTAB 9 unterstützt den Import von mehreren Layern aus DXF-Dateien, so dass der Anwender die verschiedenen Bemessungskomponenten getrennt behandeln kann. So können z.B. Layer wie Begrenzungslinien, Lasten und Bauteile in der Software mit unterschiedlichen Attributen versehen werden, um ein übersichtliches Modell zu erstellen.
3. Kompatibilität und Flexibilität: RFEM 6 und RSTAB 9 stellen sicher, dass die Integrität der ursprünglichen DXF-Zeichnung während des Importvorgangs erhalten bleibt. Darüber hinaus können Anwender in AutoCAD vorgenommene Änderungen verwalten, während sie in RFEM 6/RSTAB 9 weiterarbeiten, was es zu einem wertvollen Werkzeug für die Zusammenarbeit mit anderen Fachleuten macht, die AutoCAD für die Zeichnungserstellung verwenden.
Export von DXF-Dateien

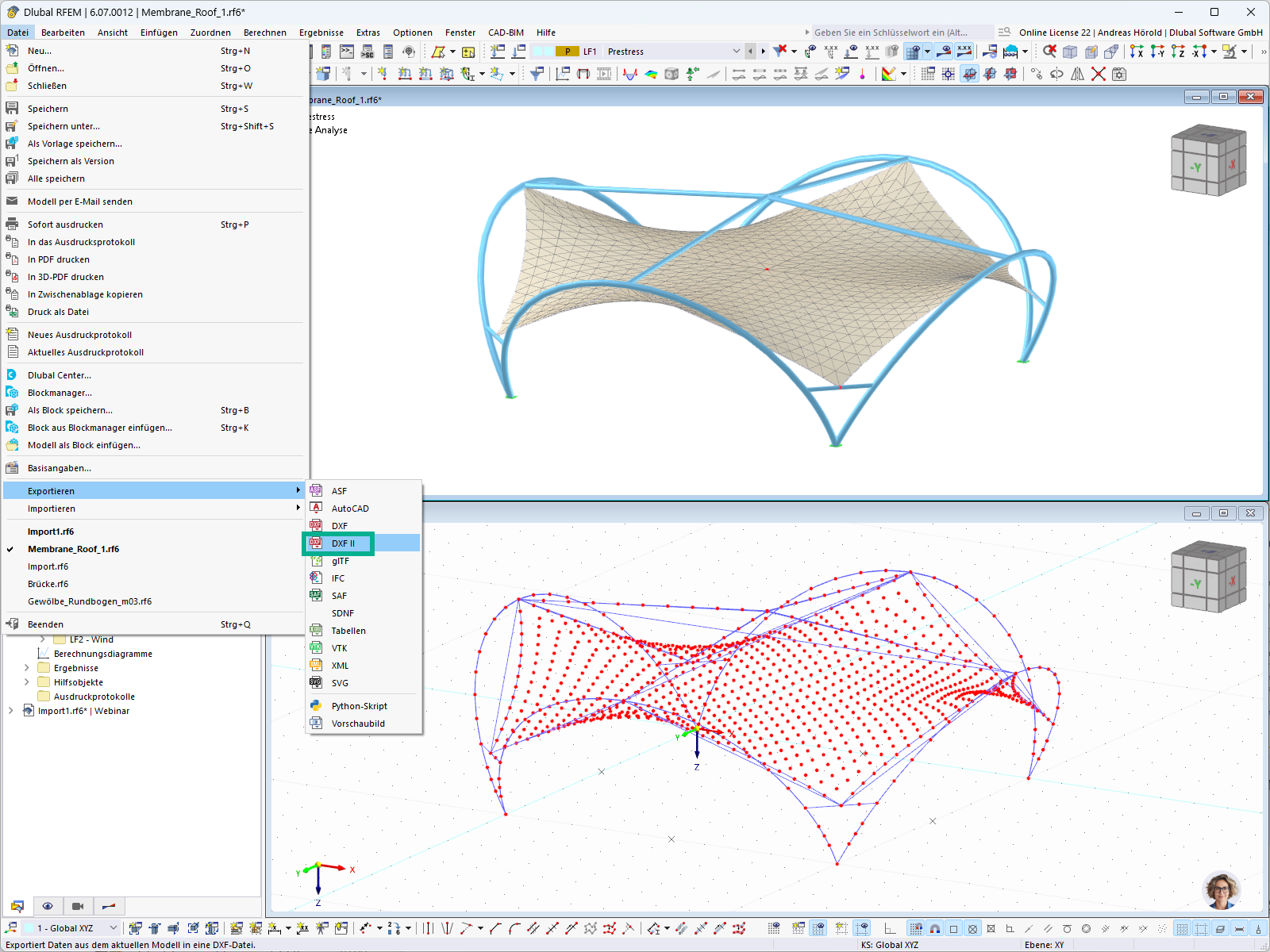

RFEM 6 und RSTAB 9 bieten außerdem die Möglichkeit, Statikmodelle als DXF-Dateien zu exportieren, was die Zusammenarbeit mit CAD-Profis erleichtert. Die grundlegenden Funktionen des Exportvorgangs ähneln denen des Importvorgangs und werden in einem separaten KB-Artikel ausführlicher behandelt. Wie bereits erwähnt, unterscheidet sich die DXF-II-Schnittstelle von der Standard-DXF-Schnittstelle. Neben dem Export von Knoten und Linien unterstützt die DXF II-Schnittstelle auch den Export von FE-Netzen, verformten Strukturen, Maßlinien und vielem mehr und bietet damit ein breiteres Spektrum an Möglichkeiten für einen umfassenden Datenaustausch.
Fazit
Durch die Unterstützung der Integration von DXF-Dateien aus AutoCAD ermöglichen RFEM 6 und RSTAB 9 Ingenieuren die volle Nutzung der Stärken beider Plattformen. Der nahtlose Datentransfer zwischen CAD- und Statiksoftware rationalisiert Arbeitsabläufe und verbessert sowohl die Effizienz als auch die Genauigkeit bei der Tragwerksplanung und -analyse. Diese Interoperabilität steigert nicht nur die Produktivität, sondern fördert auch eine bessere Zusammenarbeit im gesamten Konstruktionsprozess.
