Gebäudemodell ist eines der Add-Ons für Sonderlösungen in RFEM 6. Es ist ein nützliches Werkzeug für die Modellierung, mit dem sich Stockwerke einfach definieren und manipulieren lassen. Das Gebäudemodell kann bereits zu Beginn der Modellierung der Struktur angelegt oder im Nachhinein aktiviert werden.
Im Add-On Stahlbemessung von RFEM 6 stehen drei Arten von biegesteifen Rahmen (OMF, IMF, SMF) zur Verfügung. Das Ergebnis der Erdbebenbemessung ist nach AISC 341-22 in zwei Abschnitte gegliedert: Stabanforderungen und Anschlussanforderungen.
Für die Beurteilung, ob bei einer dynamischen Berechnung auch die Theorie II. Ordnung berücksichtigt werden muss, stellt die EN 1998-1 Abschnitt 2.2.2 und 4.4.2.2 den Empfindlichkeitsbeiwert der gegenseitigen Stockwerksverschiebung θ zur Verfügung. Dieser kann mit RFEM 6 und RSTAB 9 berechnet und untersucht werden.
Das Add-On Stahlbemessung bietet in RFEM 6 jetzt die Möglichkeit, Erdbebennachweise nach AISC 341-16 und AISC 341-22 zu führen. Fünf SFRS-Typen (Seismic Force-Resisting Systeme) stehen derzeit zur Verfügung.

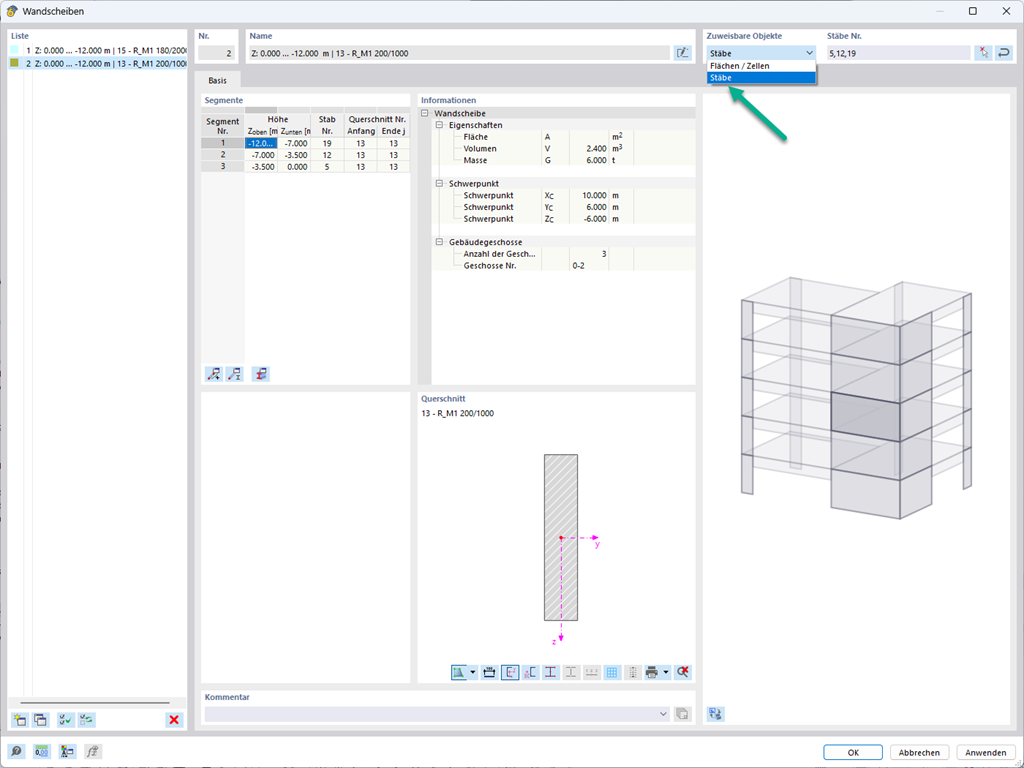

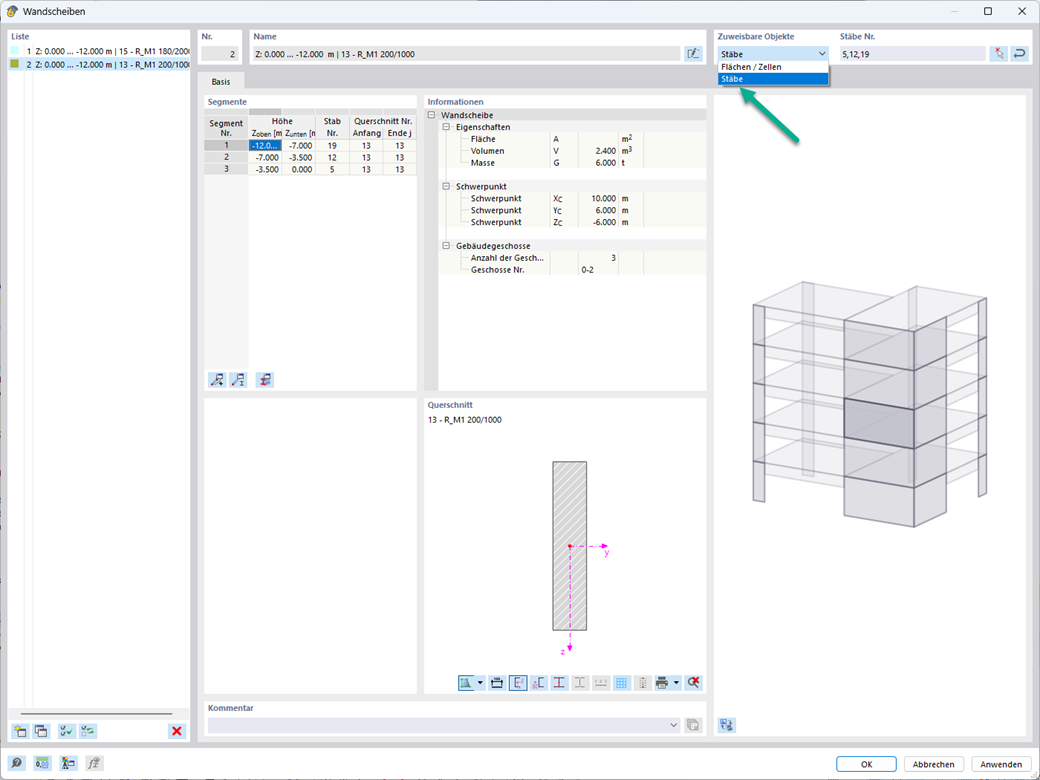

Bei der Generierung von Wandscheiben und wandartigen Trägern können Sie nicht nur Flächen und Zellen zuweisen, sondern auch Stäbe.
Die Berechnung des Gebäudemodells läuft in zwei Berechnungsphasen ab:
- Globale 3D-Berechnung des Gesamtmodells, in welchem die Decken als starre Ebene (Diaphragma) oder als Biegeplatte modelliert werden
- Lokale 2D-Berechnung der einzelnen Geschossdecken
Die Ergebnisse der Stützen und Wände aus der 3D-Berechnung und die Ergebnisse der Decken aus der 2D-Berechnung werden nach der Berechnung in einem einzigen Modell zusammengefasst. Dadurch muss zwischen dem 3D-Modell und der einzelnen 2D-Modellen der Decken nicht gewechselt werden. Der Anwender arbeitet nur mit einem Model, spart wertvolle Zeit und vermeidet eventuelle Fehler beim händischen Datenaustausch zwischen dem 3D-Modell und der einzelnen 2D-Decken-Modelle.
Die vertikalen Flächen im Modell können vom Nutzer in Schubwände (Shear Walls) und Öffnungsstürze (Sprandels) geteilt werden. Aus diesen Wandobjekten erzeugt das Programm automatisch interne Ergebnisstäbe, so dass diese dann nach der gewünschten Norm im Add-On Betonbemessung für RFEM 6 / RSTAB 9 als Stäbe bemessen werden können.
Für Elemente in Gebäudemodellen stehen Ihnen mehrere Modellierungswerkzeuge zur Verfügung:
- Vertikale Linie
- Stütze
- Wand
- Balkenstab
- Rechteckige Decke
- Polygonale Decke
- Rechteckige Deckenöffnung
- Polygonale Deckenöffnung
Dieses Feature erlaubt Ihnen die Elementdefinition auf der Grundebene (z. B. eine Hintergrundfolie) mit einer damit verbundenen multiplen Elementerzeugung im Raum.
Mit Hilfe des Geschosstyps "Nur Lastübertragung" können Sie im Add-On Gebäudemodell Decken ohne Steifigkeitseffekt in und aus der Ebene berücksichtigen. Dieser Elementtyp sammelt die Lasten auf der Decke und gibt diese an die Stützelemente des 3D-Modells weiter. Somit haben Sie die Möglichkeit, Sekundärbauteile wie z. B. Gitterroste und ähnliche Lastverteilungselemente ohne weiteren Effekt im 3D-Modell simulieren.
Ich habe ein 3D-Modell und versuche dieses mit dem Gebäudemodell in 'Wände' und 'Flächen' zu zerlegen und diese isoliert zu berechnen. Mein System wird aber instabil. Woran kann dies liegen?
Ich erhalte eine Fehlermeldung „Flächen mit inkompatiblem Typ... (Flächen in der obersten Ebene von Geschossen müssen vom Typ "Lastübertragung" sein), wenn ich die Berechnung ausführe. Was ist der Grund dafür?
Wie können experimentelle Windkanaldaten in RFEM eingegeben werden?
Wie können experimentelle Daten in RWIND eingegeben werden?
Was ist der Unterschied zwischen den Turbulenzmodellen RANS, URANS und DDES?
Welches ist die genaueste CFD-Methode für die Windsimulation von Brüstungen?
