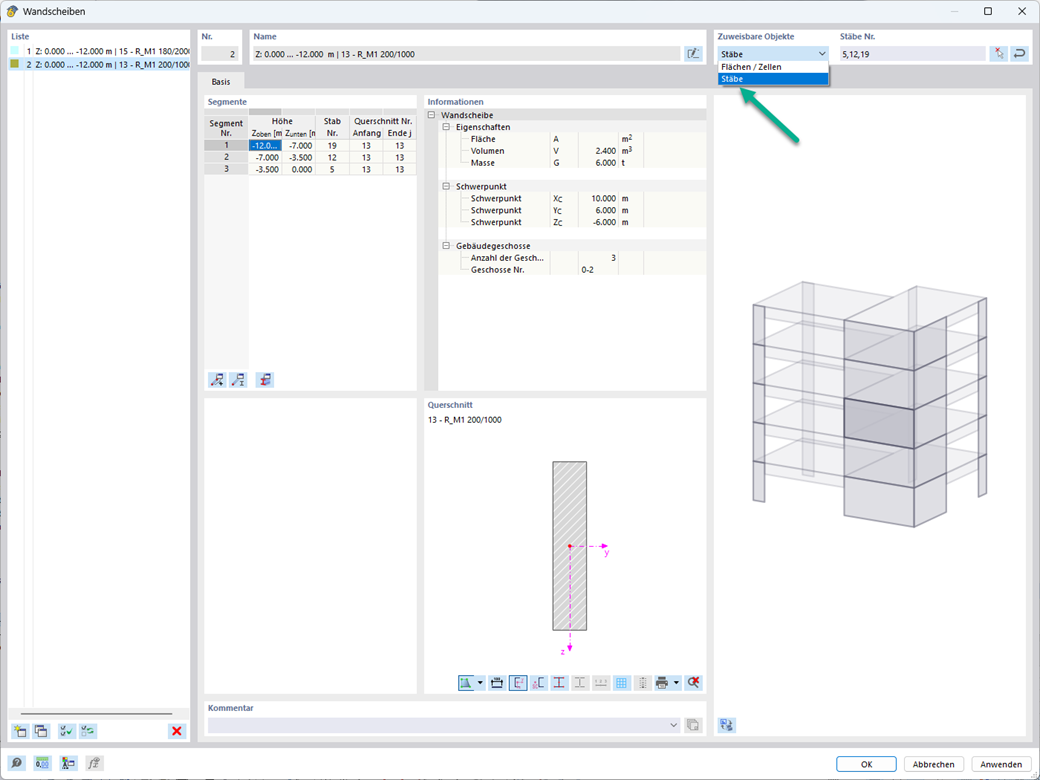

Podczas generowania ścian usztywniających i belek-ścian można przydzielać nie tylko powierzchnie i komórki, ale także pręty.
Czy mają Państwo jakieś pytania?
Długość: 01:04:39 min
Długość: 00:52:59 min
Długość: 01:04:22 min
Długość: 01:12:10 min
Długość: 01:07:48 min
Długość: 00:01:55 min
Długość: 00:00:55 min
Długość: 00:47:52 min
.png?mw=350&hash=7cd9832dca46f67c5547928b326e89ccaace6638)
Model budynku jest jednym ze specjalnych rozszerzeń w programie RFEM 6. Jest to przydatne narzędzie do modelowania, za pomocą którego można łatwo tworzyć kondygnacje budynków i nimi manipulować. Model budynku można aktywować na początku procesu modelowania lub po jego zakończeniu.
W rozszerzeniu Projektowanie konstrukcji stalowych dla programu RFEM 6 dostępne są trzy typy ram sprężystych (zwykłe, pośrednie i specjalne). Wyniki obliczeń sejsmicznych zgodnie z AISC 341-22 są podzielone na dwie sekcje: wymagania dotyczące prętów i połączeń.
Aby ocenić, czy w obliczeniach dynamicznych konieczne jest również uwzględnienie analizy drugiego rzędu, w normie EN 1998‑1, sekcje 2.2.2 i 4.4.2.2 zawarto współczynnik wrażliwości międzykondygnacyjnego znoszenia θ. Można ją obliczyć i przeanalizować za pomocą programów RFEM 6 i RSTAB 9.
Rozszerzenie Projektowanie konstrukcji stalowych w RFEM 6 oferuje teraz możliwość przeprowadzania obliczeń sejsmicznych zgodnie z AISC 341-16 i AISC 341-22. Obecnie dostępnych jest pięć typów systemów sejsmicznych (SFRS).

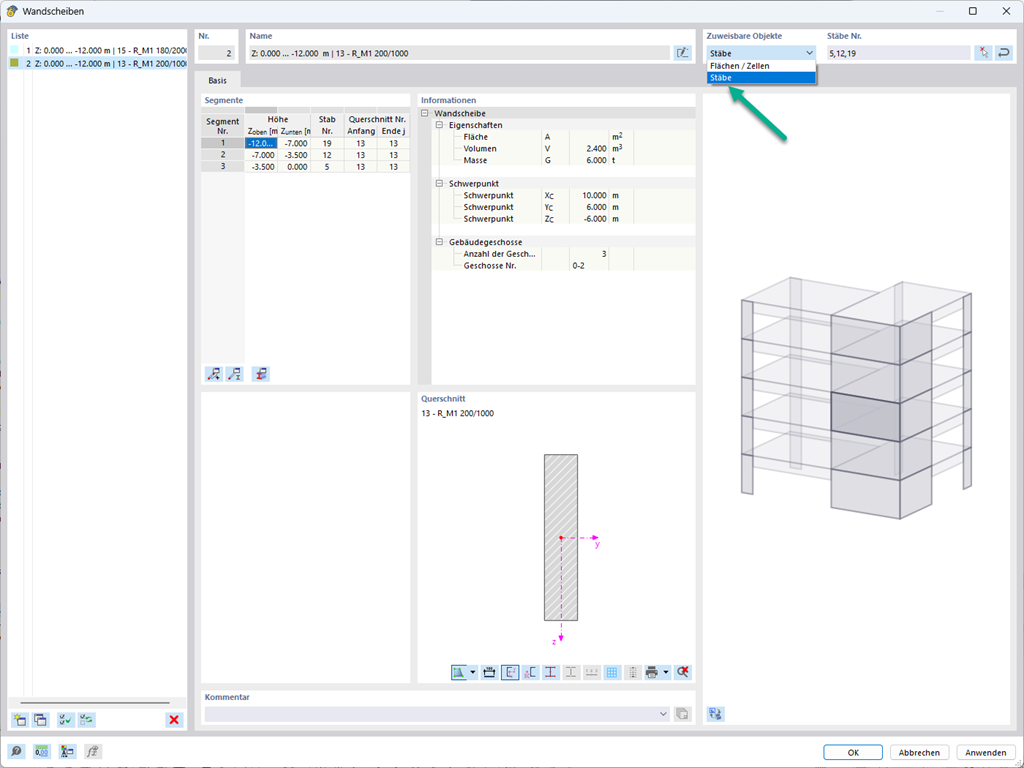

Podczas generowania ścian usztywniających i belek-ścian można przydzielać nie tylko powierzchnie i komórki, ale także pręty.
Model budynku jest obliczany w dwóch etapach:
- Globalne obliczenia 3D modelu globalnego, w którym płyty są modelowane jako sztywna płaszczyzna (przepona) lub jako płyta zginana
- Lokalne obliczenia 2D poszczególnych stropów
Po zakończeniu obliczeń wyniki słupów i ścian z obliczeń 3D oraz wyniki płyt z obliczeń 2D są łączone w jeden model. Oznacza to, że nie ma potrzeby przełączania się między modelem 3D a poszczególnymi modelami płyt 2D. Użytkownik pracuje tylko z jednym modelem, oszczędza czas i unika ewentualnych błędów podczas ręcznej wymiany danych między modelem 3D a poszczególnymi modelami stropu 2D.
Powierzchnie pionowe w modelu można podzielić na ściany usztywniające i nadproża otworów. Program automatycznie generuje wewnętrzne pręty wynikowe z tych obiektów ściennych, dzięki czemu można je następnie zintegrować zgodnie z żądaną normą Rozszerzenie Wymiarowanie betonu dla RFEM 6 / RSTAB 9 als Stäbe bemessen werden können.
W przypadku elementów w modelach budynków dostępnych jest kilka narzędzi do modelowania:
- Linia pionowa
- Słup
- Ściana
- Belka
- Strop prostokątny
- Płyta wielokątna
- Prostokątny otwór w stropie
- Wielokątny otwór w stropie
Ta funkcja umożliwia definicję elementów na płaszczyźnie podłoża (na przykład z warstwą tła) z powiązanym tworzeniem wielu elementów w przestrzeni.
Za pomocą kondygnacji typu "Tylko przenoszenie obciążenia" można Rozszerzenie Model budynku Decken ohne Steifigkeitseffekt in und aus der Ebene berücksichtigen. Ten typ elementu zbiera obciążenia na stropie i przenosi je na elementy nośne modelu 3D. Daje to możliwość symulacji w modelu 3D elementów drugorzędnych, takich jak np. ruszt i inne podobne elementy rozkładu obciążenia, bez dalszych efektów.
Mam model 3D i próbuję podzielić go na "ściany" i "powierzchnie" za pomocą modelu budynku i obliczyć je oddzielnie. Ale mój układ staje się niestateczny. Jaki może być powód?
Pojawił się komunikat o błędzie „Powierzchnia niekompatybilnego typu... (Powierzchnia w górnej płaszczyźnie kondygnacji musi być typu 'Przeniesienie obciążenia')” podczas wykonywania obliczeń. Jaki jest tego powód?
Jak wprowadzić dane eksperymentalne z tunelu aerodynamicznego w programie RFEM?
Jak możemy wprowadzić dane eksperymentalne w RWIND?
Jaka jest różnica między modelami turbulencji RANS, URANS i DDES?
Jaka jest najdokładniejsza metoda CFD w symulacji wiatru na attykach?
