W tym filmie można zobaczyć projekt naszego klienta z Czech.

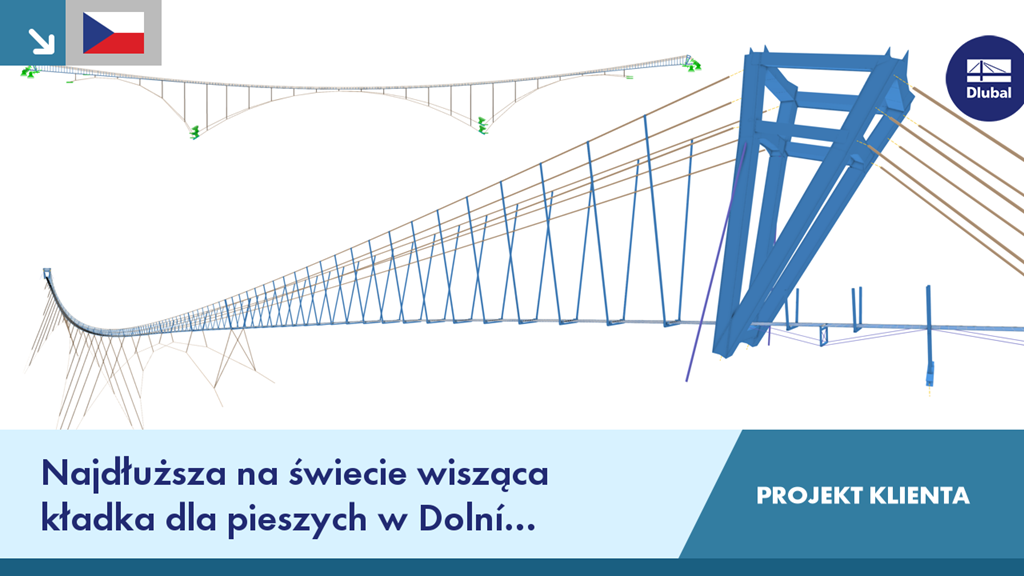

13. W maju 2022 roku na obszarze Dolní Morava (Czechy) otwarto nową kładkę Sky Bridge, która przy długości 721 m stała się najdłuższą kładką dla pieszych na świecie. Za projekt i budowę kładki odpowiedzialna była firma TAROS NOVA a.s., a analizę statyczno-wytrzymałościową przeprowadzono w programie RFEM 5.
Aby nakręcić film prezentujący projekt, model został również przeniesiony do programu RFEM 6.
CP 001237 | Najdłuższa na świecie wisząca kładka dla pieszych w Dolní Morava, Czechy
![KB 001883 | Plate Girder Design According to AISC 360-22 in RFEM 6](/pl/webimage/051561/3980997/im1.png?mw=512&hash=b8237709c4f30213fac51d86d32a42bddde72f03)
![KB 001880 | Projektowanie konstrukcji kablowych w RFEM 6 i RSTAB 9](/pl/webimage/049985/3840051/Seil_QS_EN.png?mw=512&hash=83dd891c6124be9c686441c4b37fe92db2c2062d)
![KB 001879 | Wpływ sztywności kabli na zginanie](/pl/webimage/049953/3835546/Seil.png?mw=512&hash=83e64fde3c3d0a1d2649d8e64587b93f4ab71876)
![KB 001861 | Wymiarowanie blachownic zgodnie z AISC 360-16](/pl/webimage/045361/3639107/PG1.png?mw=512&hash=9fc408f20e02e54869b23dd856e9bcc4acc1f365)
![Uwzględnij stan początkowy](/pl/webimage/023013/3113695/Consider_Initial_State.png?mw=512&hash=114555a41d6dca91bfa180e208bf9e4e8f566bed)
W porównaniu z modułem dodatkowym RF-FORM-FINDING (RFEM 5), do modułu Form-Finding dla programu RFEM 6 dodano następujące nowe funkcje:
- Określenie wszystkich warunków brzegowych dotyczących obciążenia dla analizy znajdowania kształtu (form-finding) w pojedynczym przypadku obciążenia
- Przechowywanie wyników analizy znajdowania kształtu jako stanu początkowego z możliwością późniejszego wykorzystania przy dalszej analizie modelu
- Automatyczne przypisywanie stanu początkowego z analizy znajdowania kształtu do wszystkich sytuacji obciążeniowych w sytuacji obliczeniowej za pomocą kreatorów kombinacji
- Dodatkowe geometryczne warunki brzegowe dla prętów (długość elementu nieobciążonego, maksymalny zwis w pionie, zwis w pionie w najniższym punkcie punkcie)
- Dodatkowe warunki brzegowe z uwagi na obciążenie w analizie znajdowania kształtu dla prętów (maksymalna siła w pręcie, minimalna siła w pręcie, rozciągająca składowa pozioma, rozciąganie na i-końcu, rozciąganie na końcu j, minimalne rozciąganie na końcu i, minimalne rozciąganie na końcu j)
- Typ materiału „Tkanina” i „Folia” w bibliotece materiałów
- Równoległe analizy znajdowania kształtu w jednym modelu
- Symulacja kolejnych etapów znajdowania kształtów w połączeniu z rozszerzeniem Analiza etapów konstrukcji (CSA)
![Generierte Lastfälle in RSTAB](/pl/webimage/006940/1587784/000355-en-png.png?mw=512&hash=afa2f6e68c4b9e3b4fd1269fb9dda4224d717c59)
Dodatkowy moduł RF-MOVE/RSMOVE nie wyświetla żadnych tabel z wynikami. Utworzone przypadki obciążeń można sprawdzić w programie RFEM/RSTAB. Opisy poszczególnych obciążeń ruchomych są tworzone na podstawie odpowiedniego numeru przyrostu obciążenia.
Istnieje jednak możliwość modyfikowania opisów w programie RFEM/RSTAB. Wszystkie dane tabelaryczne można przesyłać do aplikacji MS Excel.
Jednym kliknięciem myszki można tworzyć różne przypadki obciążeń. Po zakończeniu generowania moduł wyświetla ilość utworzonych przypadków obciążeń oraz kombinacji wyników.
![Eingabe: Wahl des Lastverlaufs](/pl/webimage/006939/1587763/000353-en-png.png?mw=512&hash=8b3112678a9a399f0ea50578ecea846c3b1d84a6)
Zbiory prętów z obciążeniami ruchomymi wybierane są graficznie w modelu programu RFEM/RSTAB. Do jednego zbioru prętów można zastosować jednocześnie kilka różnych typów obciążeń.
Określając pierwszą pozycję obciążenia, można precyzyjnie odwzorować obciążenie przychodzące w bieżni pręta ciągłego. W ten sam sposób można określić, czy obciążenie ruchome składające się z różnych przyłożeń obciążeń może przemieścić się poza koniec prętów ciągłych (most) czy nie (bieżnia podsuwnicowa).
Przyrost poszczególnych pozycji obciążenia zależy od liczby przypadków obciążeń wygenerowanych dla programu RFEM/RSTAB. Obciążenia można również dodawać do już istniejących przypadków obciążeń w programie RFEM/RSTAB, dzięki czemu nie jest wymagana dodatkowa superpozycja. Dostępnych jest kilka typów obciążeń, na przykład obciążenia pojedyncze, liniowe i trapezowe, a także pary obciążeń i kilka jednorodnych obciążeń skupionych.
Obciążenia można przykładać w kierunku lokalnym i globalnym. Aplikacja może odnosić się do rzeczywistej długości pręta lub do rzutowania w kierunku globalnym.
