Definiowanie powierzchni wielowarstwowych, takich jak powierzchnie laminowane lub drewno klejone krzyżowo (CLT)
Powierzchnie wielowarstwowe | Funkcje
- Elastyczne definiowanie różnych składów warstw
- Hohe Effektivität dank des sehr geringen Umfangs an notwendigen Eingabedaten
- Elastyczność dzięki szczegółowym opcjom ustawień dla podstawy i zakresu obliczeń
- Generierung einer lokalen Gesamtsteifigkeitsmatrix der Fläche in RFEM auf Basis des gewählten Materialmodells und der beinhalteten Schichten
- Grafische Darstellung der Orientierung einzelner Schichten
- Definition von Holztafelelementen mit Hilfe des Dickentyps "Balkenscheibe"
Powierzchnie wielowarstwowe | Procedura
Należy pamiętać, że wszystkie dane dotyczące materiałów, kombinacji obciążeń i kombinacji wyników w rozszerzeniu Powierzchnie wielowarstwowe muszą być zgodne z koncepcją obliczeniową określoną w normie. Biblioteka materiałów zawiera już odpowiednie materiały. Program RFEM umożliwia automatyczne generowanie kombinacji obciążeń i wyników zgodnie z normą. W razie potrzeby kombinacje te można również utworzyć ręcznie.

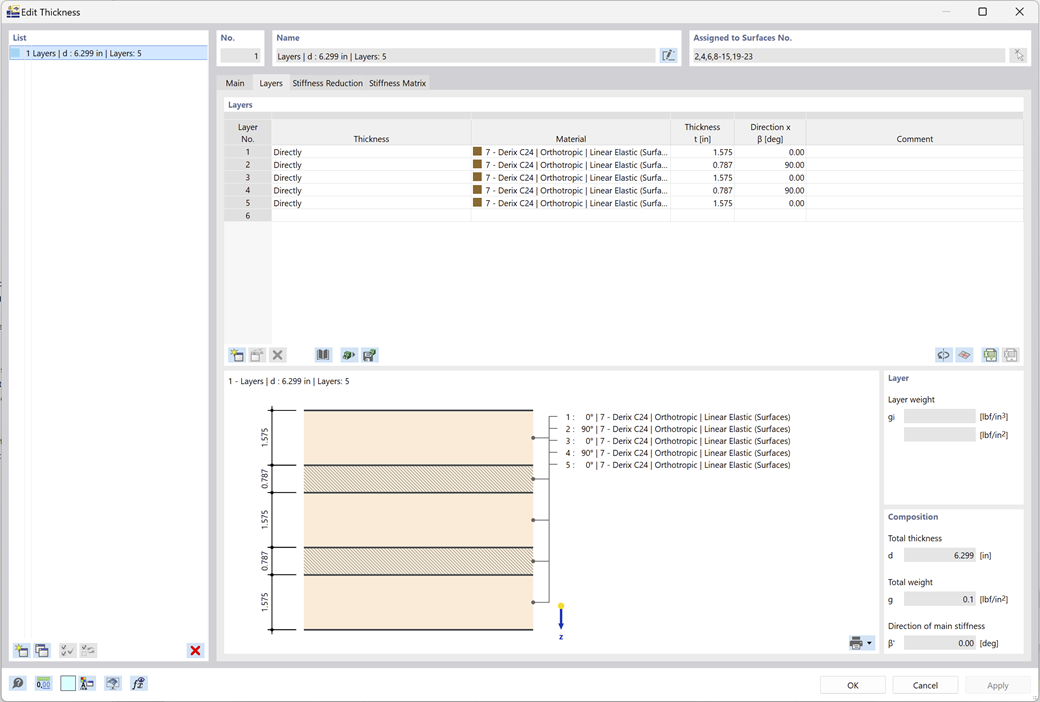

Istnieje możliwość różnicowania konstrukcji warstw stanowiących podstawę do obliczeń sztywności. Ponadto można dostosować parametry zdefiniowane przez wybrany model materiałowy zgodnie z indywidualnymi potrzebami. W ten sposób podczas generowania sztywności wybór jest całkowicie bezpłatny.

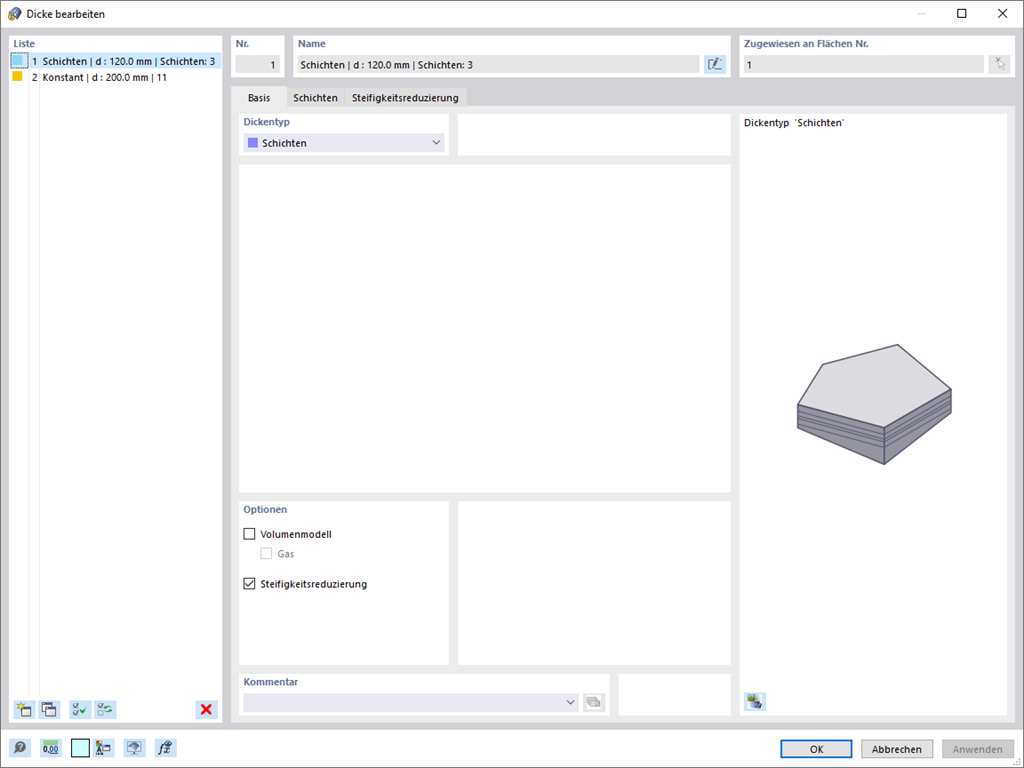

Wybrany materiał określa również naprężenia graniczne każdej warstwy. Wartości te można również dostosować do własnych potrzeb. Skład warstw jest przypisywany do dowolnej powierzchni jako typ grubości.
Powierzchnie wielowarstwowe | Wyniki
Sztywności zawierają wszystkie wzory warunków projektowych, w tym odniesienia do norm, dzięki czemu można dokładnie śledzić warunki projektowe.

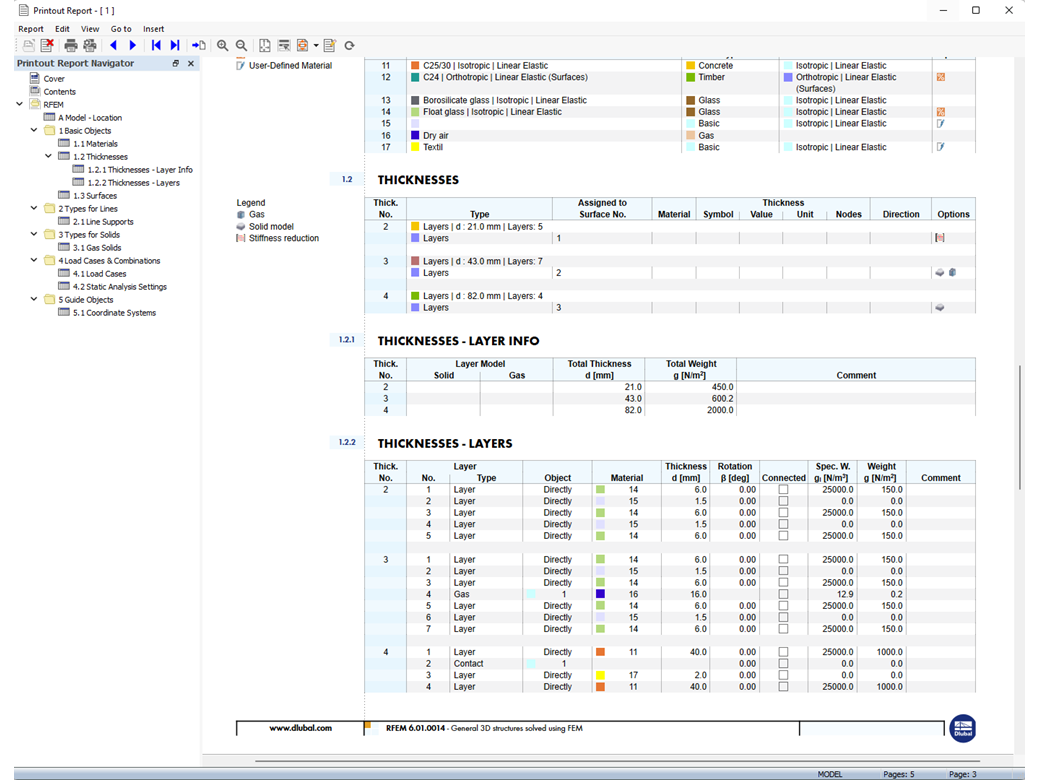

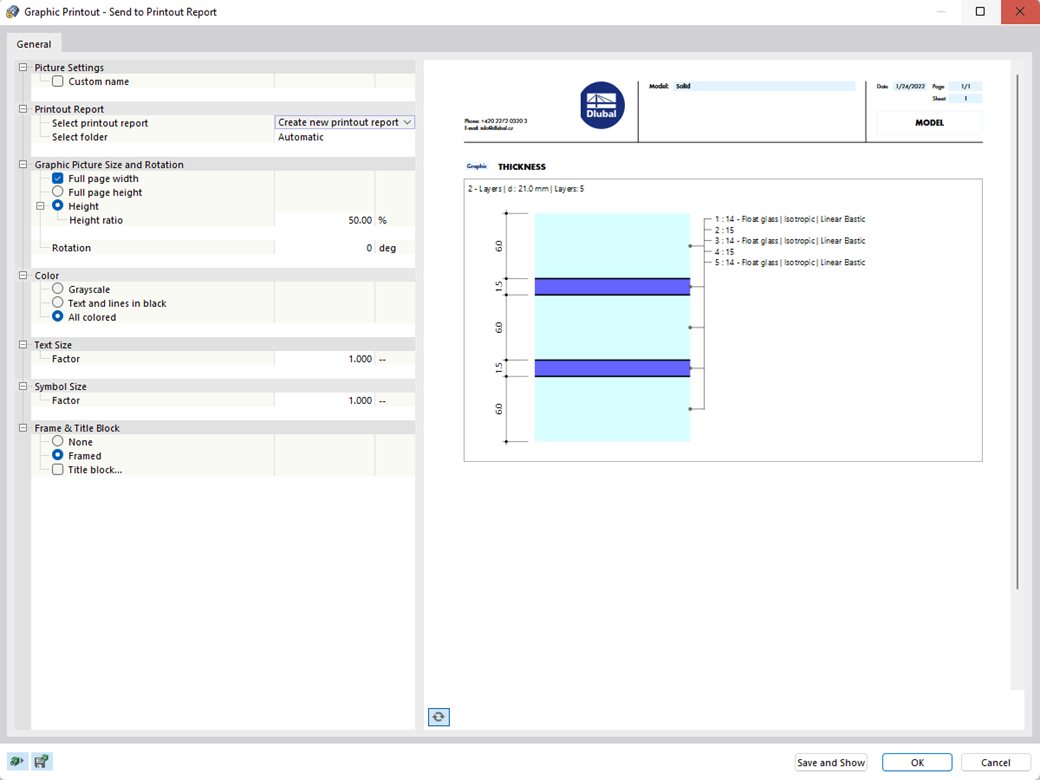

W takim przypadku wszystkie dane wejściowe i wyniki są częścią protokołu wydruku programu RFEM. Zawartość protokołu i jego zakres można wybrać specjalnie dla poszczególnych warunków projektowych. W końcu masz dokładnie to, czego chciałeś.
Sklep internetowy
Skonfiguruj swój indywidualny pakiet programów i sprawdź ceny online!
Oblicz swoją cenę

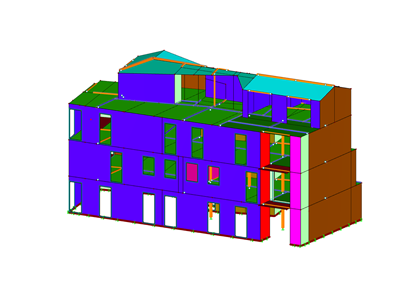

![Budynek z drewna klejonego krzyżowo (CLT)](/pl/webimage/015352/2975934/Imagen_proyecto_Oscar_Siguenza.png?mw=400&hash=0c31a56f6449f3481772f50c4fd7103559801149)
Cena obowiązuje w Stany Zjednoczone.
![Element 002615 | Konstrukcje nośne z drewna klejonego krzyżowo dla USA, Kanady i Szwajcarii](/pl/webimage/040956/3625029/MicrosoftTeams-image_(3).png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
W bibliotece konstrukcji warstwowych dostępni są następujący producenci drewna klejonego krzyżowo:
- Binderholz (USA)
- KLH (USA, CAN)
- Kalesnikoff (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Konstrukcje nośne wymienione w Lignatec wydanie 32 "Drewno klejone krzyżowo z produkcji szwajcarskiej"
Wczytanie konstrukcji z biblioteki konstrukcji warstw powoduje automatyczne przejęcie wszystkich istotnych parametrów. Biblioteka jest stale aktualizowana.
![Element 002579 | Biblioteka producentów dla drewna klejonego krzyżowo](/pl/webimage/038657/3657581/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
W programie RFEM zaimplementowano bibliotekę płyt z drewna klejonego krzyżowo, z której można importować konstrukcje warstwowe różnych producentów (np. Binderholz, KLH, Piveteaubois, Södra, Züblin Timber, Schilliger, Stora Enso). Oprócz grubości i materiałów warstw podane są również informacje o redukcji sztywności i łączeniu wąskich boków.
Przejdź do filmu![Cecha 002432 | Tabele wyników powierzchni z wynikami wyświetlanymi według warstw](/pl/webimage/031898/3324446/Layers_EN.jpg?mw=512&hash=92be7dbecd5192c7d0162f225598b5697ae19ec0)

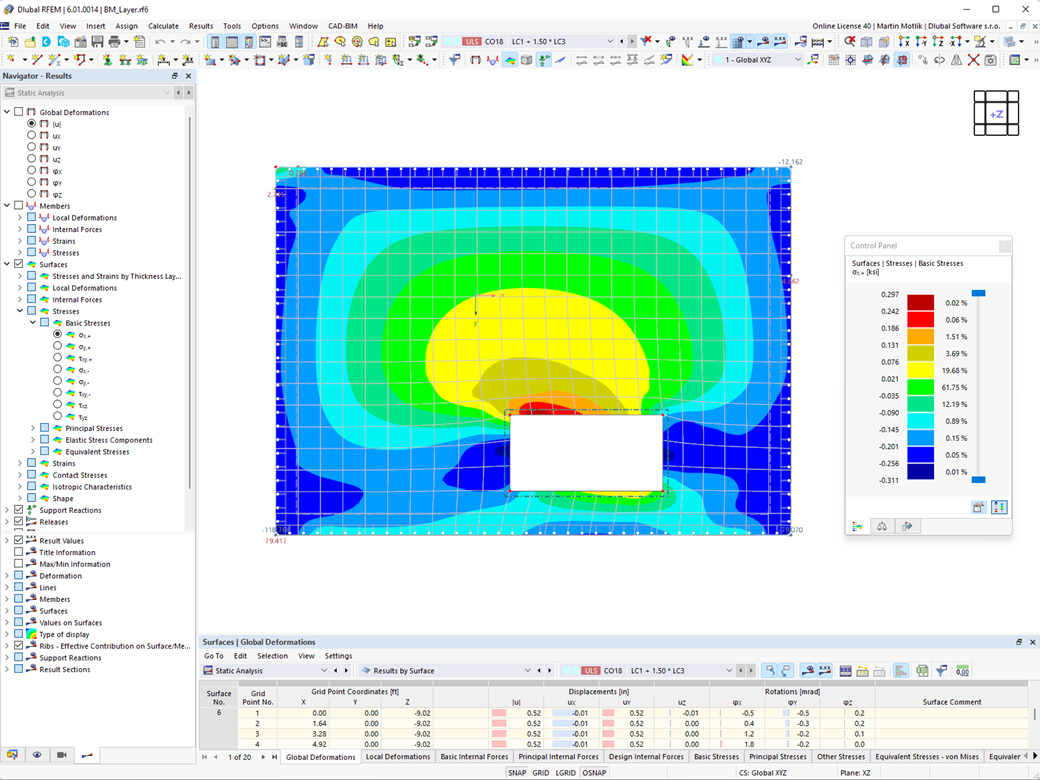

Wyniki naprężeń i odkształceń według powierzchni można wyświetlić w tabeli wyników powierzchni zgodnie z grubością warstwy.
