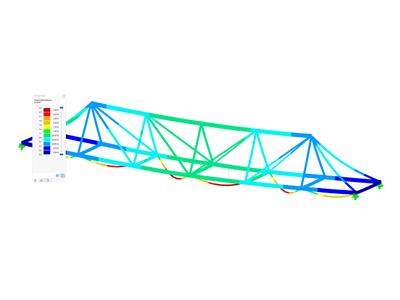

Estensione dell'analisi modale per l'analisi con spettro di risposta multimodale
Totale voci: 4
Analisi con spettro di risposta | Caratteristiche
- Gli spettri di risposta delle seguenti norme sono implementati:
-
EN 1998-1:2010 + A1:2013 (Unione Europea)
-
DIN 4149:2005-04 (Germania)
-
SIA 261:2020-08 (Svizzera)
-
SIA 261:2014-07 (Svizzera)
-
ASCE 7 | 2022 - IBC | 2024 (USA)
-
ASCE 7 | 2016 - IBC | 2018/21 (USA)
-
ASCE 7 | 2010 - IBC | 2012/15 (USA)
-
ASCE 7 | 2005 - IBC | 2009 (USA)
-
IBC 2000 (USA)
-
CFE Sismo:2015-07 (Messico)
-
CIRSOC 103:2013-07 (Argentina)
-
GB 50011-2010-12 (Cina)
-
IS 1893:2016-12 (India)
-
NBC 2020 (Canada)
-
NBC 2015 (Canada)
-
NCSE 02:2009 (Spagna)
-
NPR 9998:2020-12 (Paesi Bassi)
-
NTC 2018-01 (Italia)
-
P 100-1:2013-08 (Romania)
-
SANS 10160-4:2017 (Sud Africa)
-
SBC 103:2018 (Arabia Saudita)
-
TBEC:2018 (Turchia)
-
- Le seguenti Appendici Nazionali secondo EN 1998-1 sono disponibili:
-
DIN EN 1998-1/NA:2023-11 (Germania)
-
ÖNORM EN 1998-1/NA:2017-07 (Austria)
-
SN 1998-1/NA:2019-12 (Svizzera)
-
1998-1/NA:2013-05 (Unione Europea)
-
BAS EN 1998-1/NA:2018 (Bosnia ed Erzegovina)
-
BDS 1998-1/NA:2012-03 (Bulgaria)
-
BS EN 1998-1/NA:2008-08 (Regno Unito)
-
CSN EN 1998-1/NA:2016-09 (Repubblica Ceca)
-
CYS EN 1998-1/NA:2009-03 (Cipro)
-
ELOT EN 1998-1/NA:2015-04 (Grecia)
-
HRN EN 1998-1/NA:2011-06 (Croazia)
-
LST EN 1998-1/NA:2010-12 (Lituania)
-
ILNAS EN 1998-1/NA:2011-09 (Lussemburgo)
-
LVS EN 1998-1/NA:2015-01 (Lettonia)
-
MS EN 1998-1/NA:2017-01 (Malesia)
-
MSZ EN 1998-1/NA:2013-07 (Ungheria)
-
NBN EN 1998-1/NA:2011-10 (Belgio)
-
NF EN 1998-1/NA:2013-12 (Francia)
-
NP EN 1998-1/NA:2010-03 (Portogallo)
-
NS EN 1998-1/NA:2021-06 (Norvegia)
-
SIST EN 1998-1/NA:2009-01 (Slovenia)
-
RS EN 1998-1/NA:2008-11 (Romania)
-
SRPS EN 1998-1/NA:2018-12 (Serbia)
-
SS EN 1998-1/NA:2013-02 (Singapore)
-
STN EN 1998-1/NA:2009-04 (Slovacchia)
-
UNE EN 1998-1/NA:2020-01 (Spagna)
-
UNI EN 1998-1/NA:2013-03 (Italia)
-
- Spettri di risposta definiti dall'utente o generati dagli accelerogrammi
- Approccio agli spettri di risposta in funzione della direzione
- Selezione manuale o automatica delle forme modali pertinenti degli spettri di risposta (regola del 5% di EC 8 applicabile)
- Combinazioni di risultati per sovrapposizione modale (regola SRSS o CQC) e per sovrapposizione di direzione (regola SRSS o 100% / 30%)
- Le azioni torsionali eccezionali possono essere prese in considerazione automaticamente
- È possibile visualizzare i risultati con segno basati sulla forma modale dominante
Analisi con spettro di risposta | Input

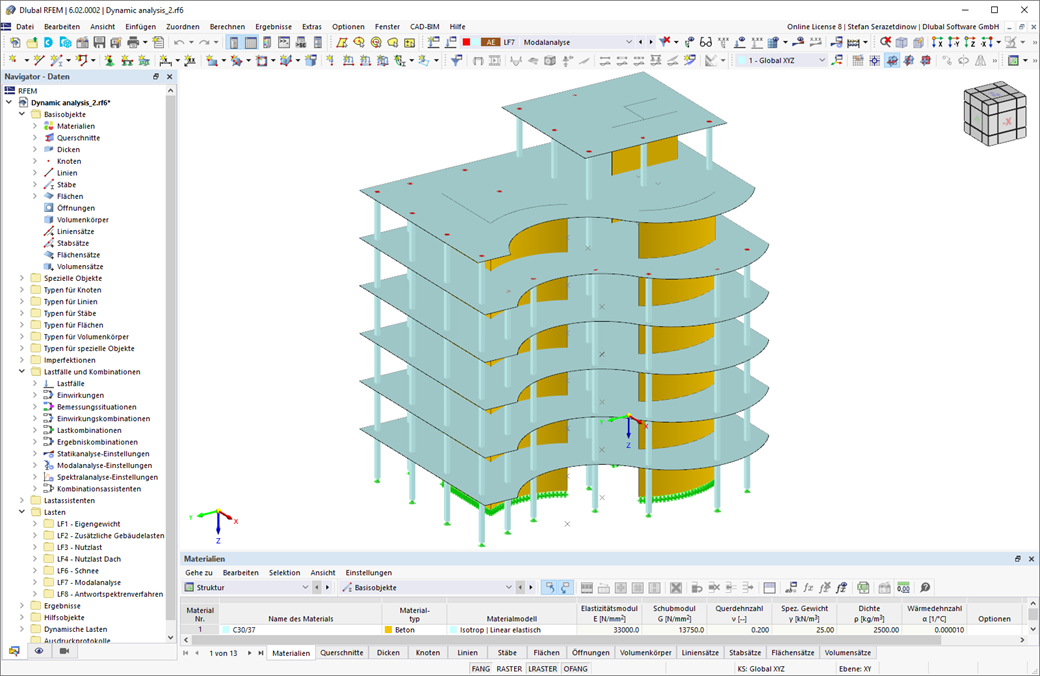

Il software di analisi strutturale Dlubal fa molto lavoro per te. I parametri di input, che sono rilevanti per le norme selezionate, sono suggeriti dal programma secondo le regole. Inoltre, è possibile inserire gli spettri di risposta manualmente.

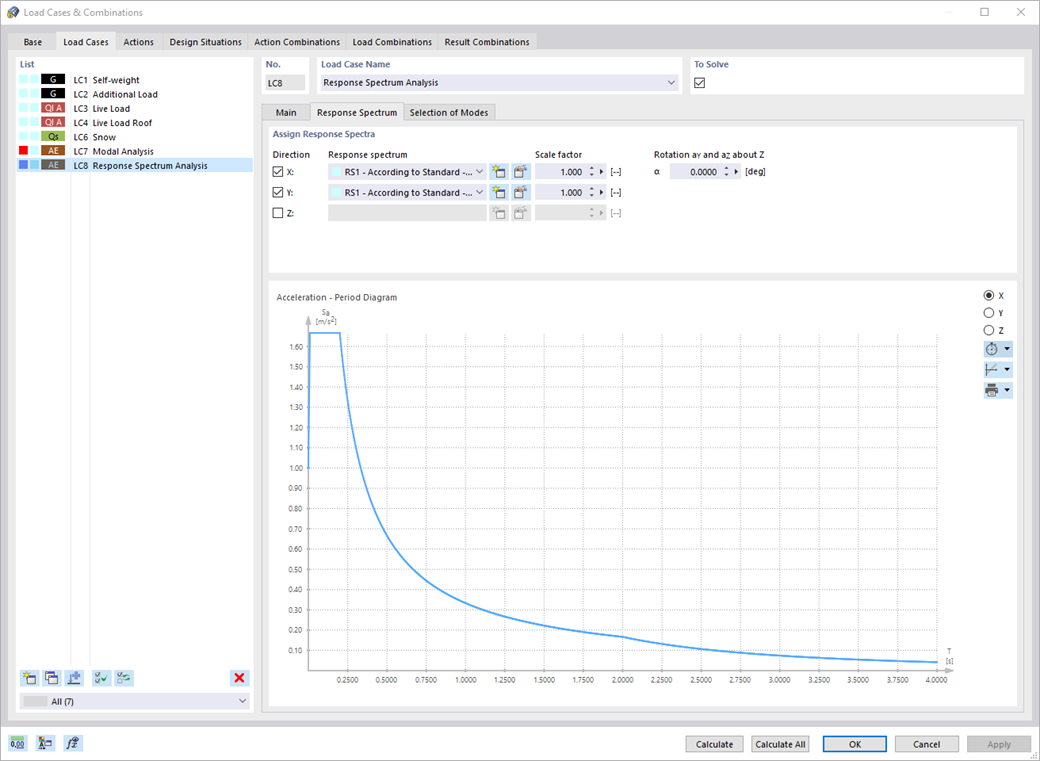

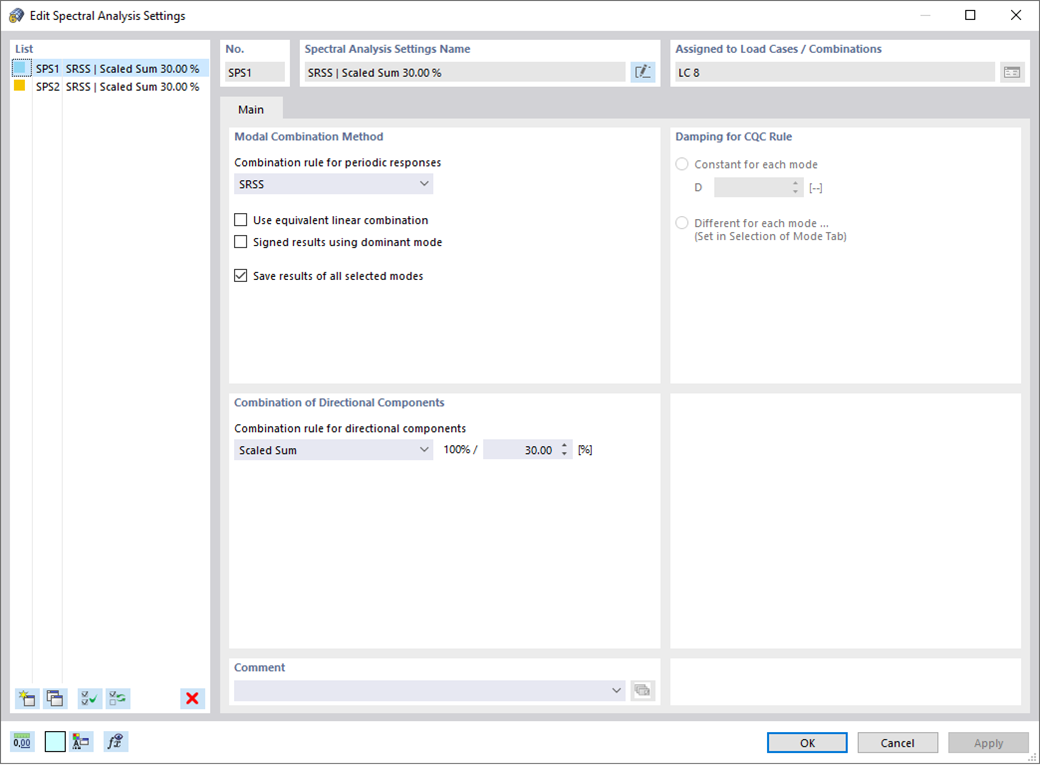

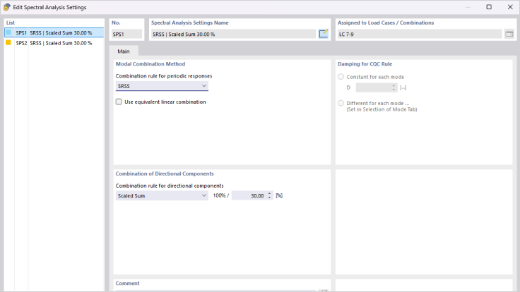

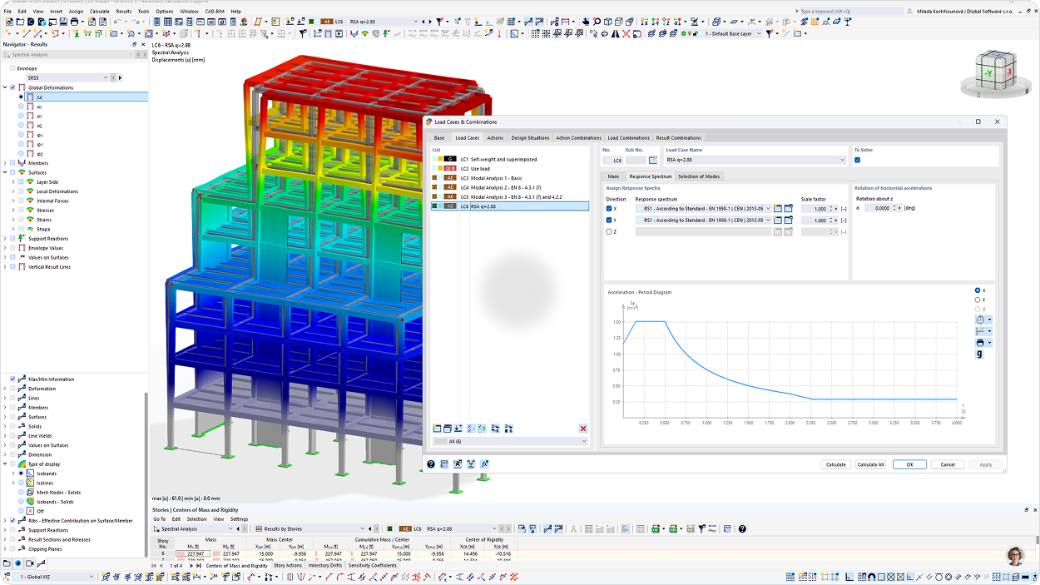

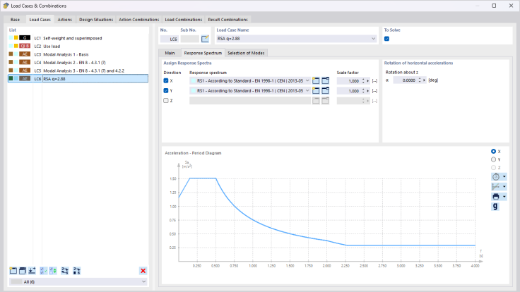

I casi di carico del tipo Analisi con spettro di risposta definiscono la direzione in cui agiscono gli spettri di risposta e quali autovalori della struttura sono rilevanti per l'analisi. Nelle impostazioni dell'analisi spettrale, è possibile definire i dettagli per le regole di combinazione, lo smorzamento (se applicabile) e l'accelerazione di periodo zero (ZPA).
Analisi con spettro di risposta | Calcolo
Lo sapeva che... ? I carichi statici equivalenti sono generati separatamente per ogni autovalore e direzione di eccitazione. Questi carichi vengono salvati in un caso di carico del tipo Analisi con spettro di risposta e RFEM/RSTAB esegue un'analisi statica lineare.

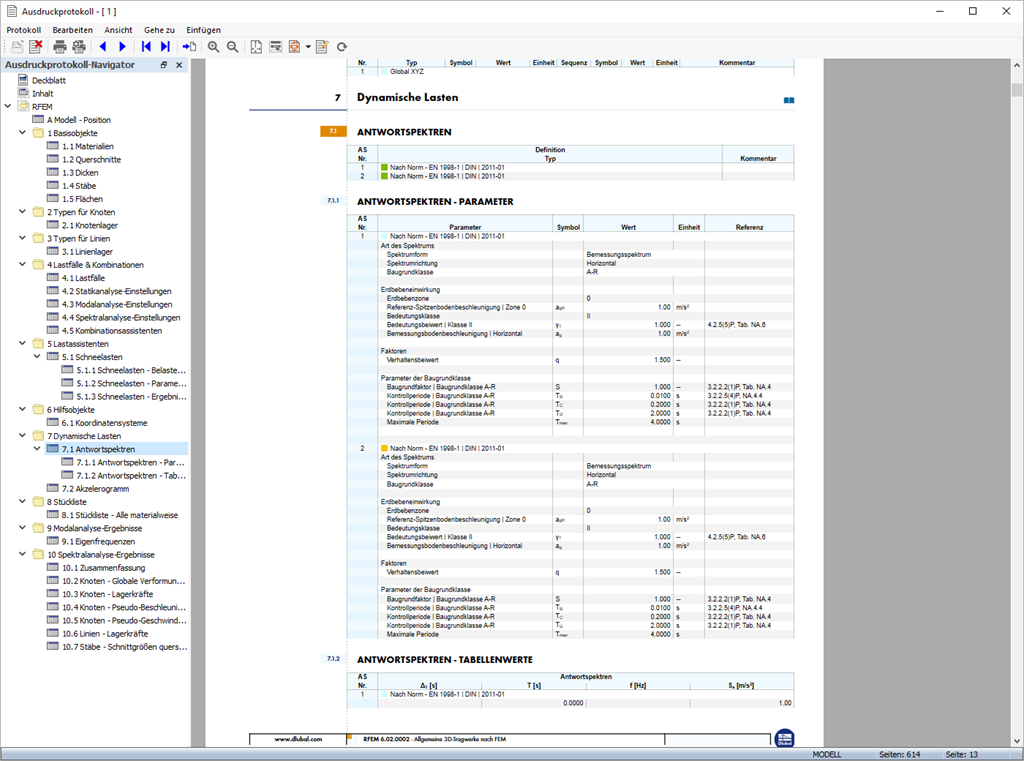

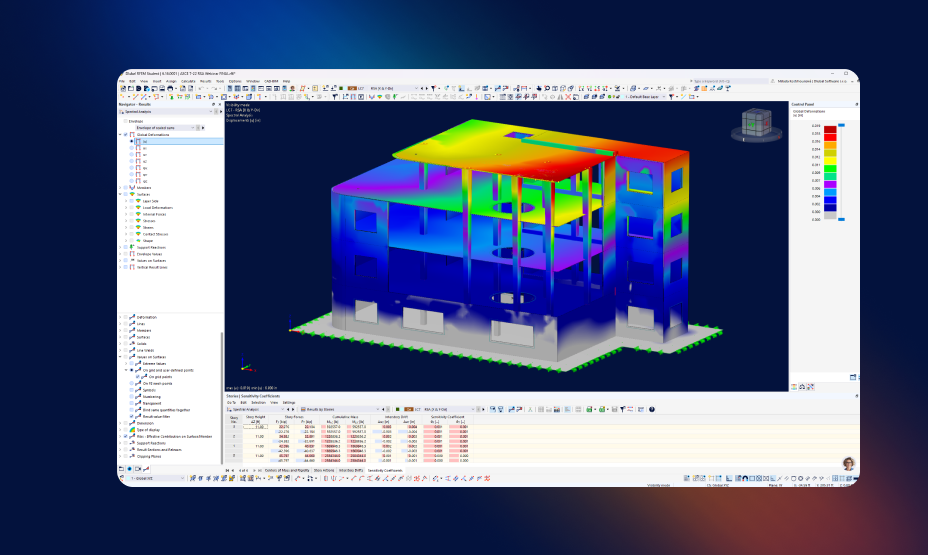

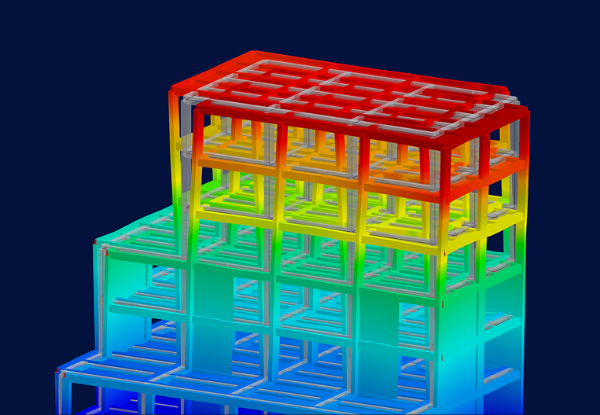

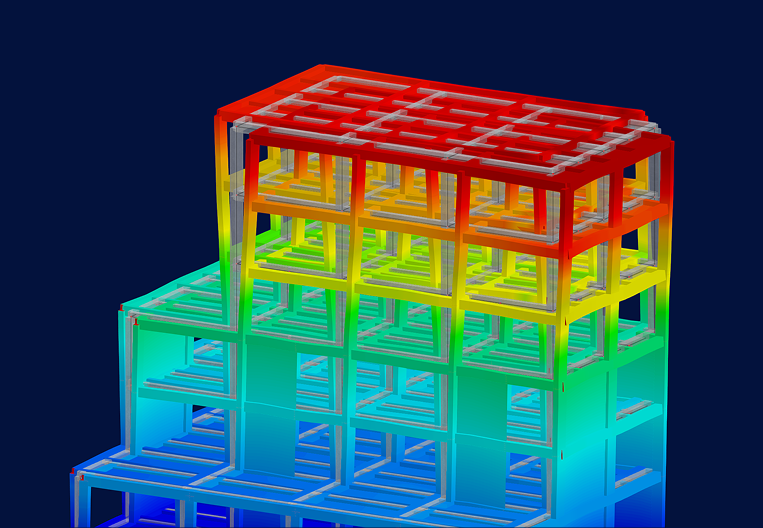

Analisi con spettro di risposta | Risultati

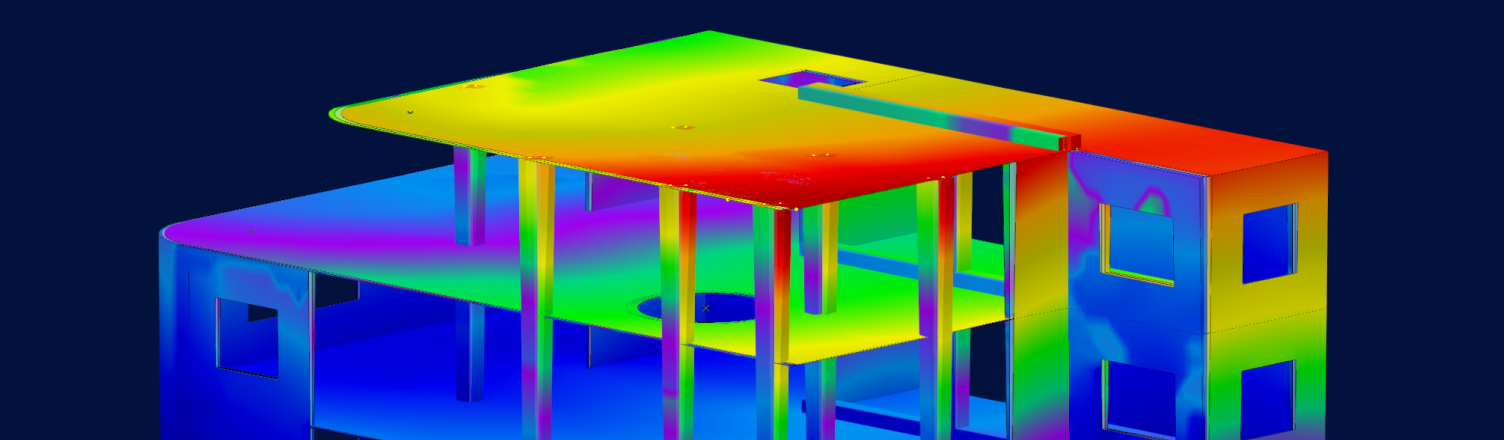

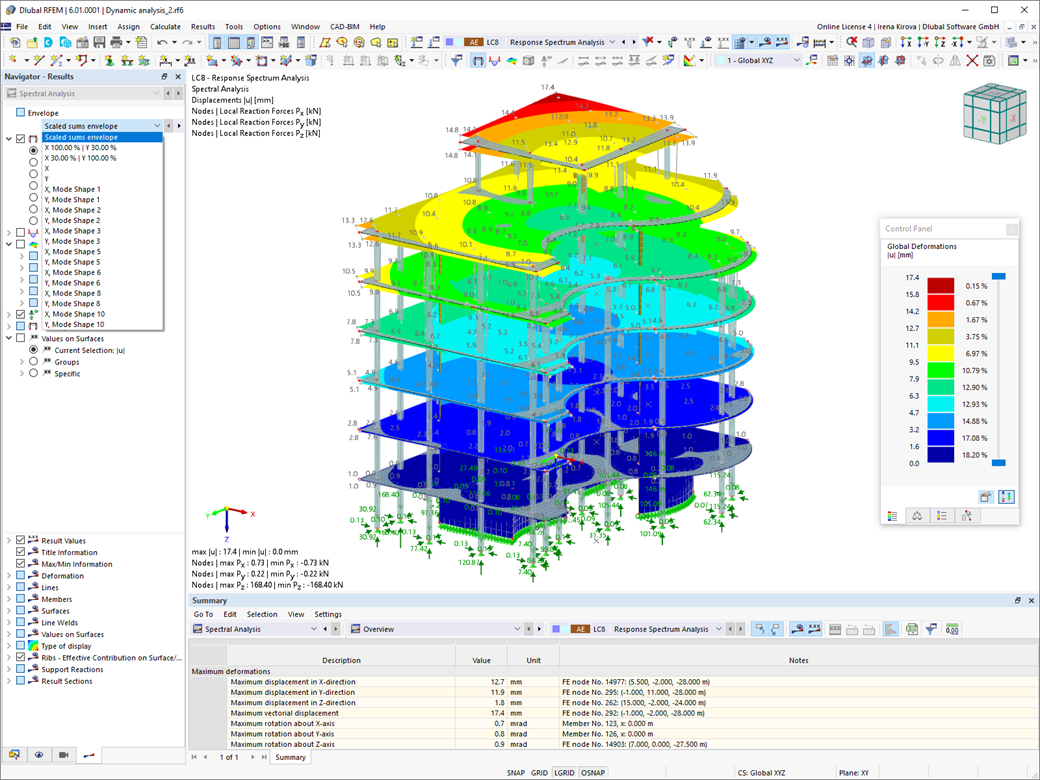

I casi di carico del tipo Analisi con spettro di risposta contengono i carichi equivalenti generati. Innanzitutto, i contributi modali devono essere sovrapposti con la regola SRSS o CQC. In questo caso, è possibile utilizzare i risultati con segno in base alla forma modale dominante.
Successivamente, le componenti direzionali delle azioni sismiche sono combinate con la regola SRSS o 100%/30%.
.png?mw=192&hash=f63e4a3f1836233005de32f60201d5392e507cf1)
Webshop
Configura il tuo pacchetto di programmi individuale e scopri tutti i prezzi online!
Calcola il tuo prezzo
Importo totale 1.560,00 USD
Il prezzo è valido per Stati Uniti.
Durata: 00:00:00 min
Durata: 01:06:40 min
Durata: 00:02:14 min
Durata: 00:03:19 min
Durata: 01:04:22 min
Durata: 00:01:27 min
Durata: 00:49:15 min
Durata: 00:00:30 min
Durata: 00:58:13 min
La valutazione della deriva del piano in un edificio è fondamentale per garantire prestazioni strutturali accettabili limitando la quantità di deriva. Una deriva eccessiva ha il potenziale per indurre instabilità del sistema e può causare danni ai componenti non strutturali come le partizioni. Questo articolo descrive la procedura per determinare la deriva interpiano secondo ASCE 7-22 e l'add-on Modello edificio in RFEM 6.
La norma ASCE 7-22 [1], cap. 12.9.1.6 specifica quando gli effetti P-delta dovrebbero essere considerati quando si esegue un'analisi con spettro di risposta modale per la progettazione sismica. In NBC 2020 [2], Sent. 4.1.8.3.8.c fornisce solo un breve requisito che gli effetti di oscillazione dovuti all'interazione dei carichi gravitazionali con la struttura deformata dovrebbero essere considerati. Pertanto, ci possono essere situazioni in cui gli effetti del secondo ordine, noti anche come P-delta, devono essere considerati quando si esegue un'analisi sismica.
L'articolo 4.1.8.7 del National Building Code of Canada (NBC) 2020 fornisce una procedura chiara per i metodi di analisi dei terremoti. Il metodo più avanzato, la procedura di analisi dinamica nell'articolo 4.1.8.12, dovrebbe essere utilizzato per tutti i tipi di struttura ad eccezione di quelli che soddisfano i criteri di cui al punto 4.1.8.7. Il metodo più semplicistico, la procedura della forza statica equivalente (ESFP) nell'articolo 4.1.8.11, può essere utilizzato per tutte le altre strutture.
Per valutare se è necessario considerare anche l'analisi del secondo ordine in un calcolo dinamico, il coefficiente di sensibilità della deriva dell'interpiano θ è fornito nella EN 1998-1, punti 2.2.2 e 4.4.2.2. Può essere calcolato e analizzato utilizzando RFEM 6 e RSTAB 9.
.jpg?mw=350&hash=b287de807c3b0de79b1c72d4eb46c99499d0a6f6)

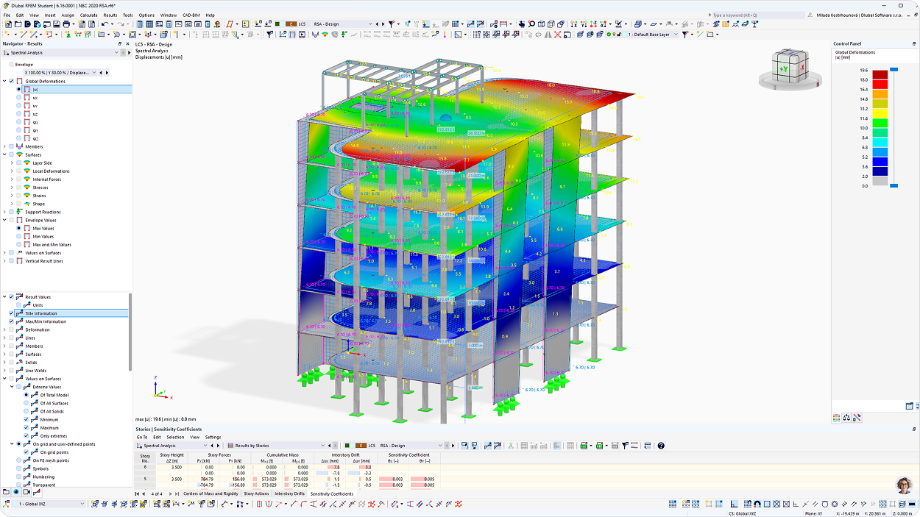

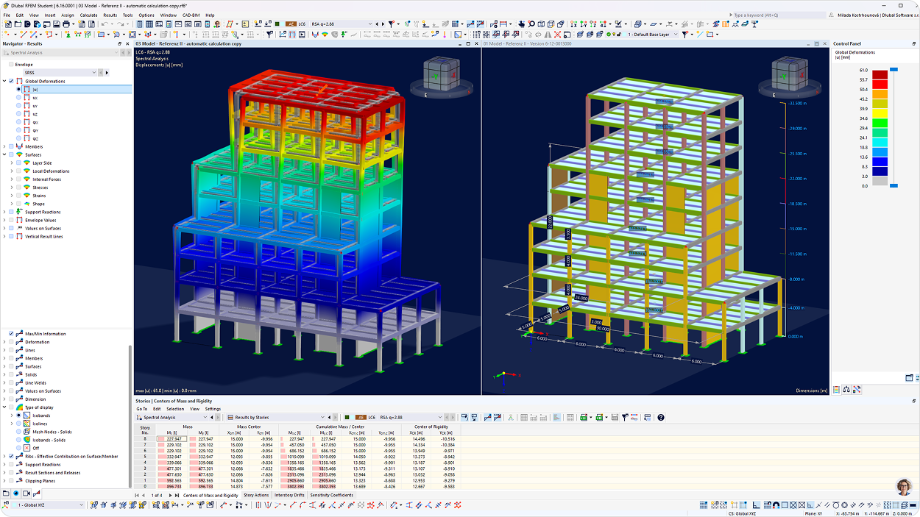

Per un'analisi con spettro di risposta dei modelli di edifici, è possibile visualizzare i coefficienti di sensibilità per le direzioni orizzontali per piano.
Queste cifre chiave consentono di interpretare la sensibilità agli effetti di stabilità.
Nell'add-on Verifica calcestruzzo, è possibile eseguire la verifica sismica per aste in cemento armato secondo EC 8. Ciò include, tra le altre cose, le seguenti funzionalità:
- Configurazioni di calcolo sismico
- Distinzione delle classi di duttilità DCL, DCM, DCH
- Opzione per trasferire il coefficiente di comportamento dall'analisi dinamica
- Verifica del valore limite per il coefficiente di comportamento
- Verifica della capacità 'Colonna forte - trave debole'
- Dettagli e regole particolari per la duttilità di curvatura
- Dettagli e regole particolari per la duttilità locale
Rispetto al modulo aggiuntivo RF-/DYNAM Pro - Equivalent Loads (RFEM 5/RSTAB 8), le seguenti nuove caratteristiche sono state aggiunte all'add-on Analisi con spettro di risposta per RFEM 6 / RSTAB 9:
- Spettri di risposta di numerose norme (EN 1998, DIN 4149, IBC 2018, ecc.)
- Spettri di risposta definiti dall'utente o generati dagli accelerogrammi
- Approccio agli spettri di risposta in funzione della direzione
- I risultati sono memorizzati centralmente in un caso di carico con i livelli sottostanti per garantire la chiarezza
- Le azioni torsionali eccezionali possono essere prese in considerazione automaticamente
- Combinazioni automatiche di carichi sismici con gli altri casi di carico per l'uso in una situazione di progetto eccezionale

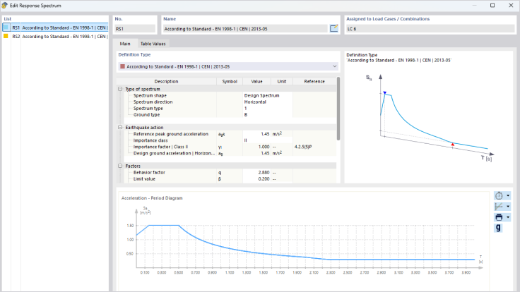

Il software di analisi strutturale Dlubal fa molto lavoro per te. I parametri di input, che sono rilevanti per le norme selezionate, sono suggeriti dal programma secondo le regole. Inoltre, è possibile inserire gli spettri di risposta manualmente.
I casi di carico del tipo Analisi con spettro di risposta definiscono la direzione in cui agiscono gli spettri di risposta e quali autovalori della struttura sono rilevanti per l'analisi. Nelle impostazioni dell'analisi spettrale, è possibile definire i dettagli per le regole di combinazione, lo smorzamento (se applicabile) e l'accelerazione di periodo zero (ZPA).
È sempre necessario considerare le non-linearità delle aste tese nell'analisi con spettro di risposta?
Come posso creare uno spettro di risposta secondo ASCE 7-22?
Posso esportare uno spettro di risposta da RFEM 6 e utilizzarlo in RFEM 5, ad esempio?
Come posso trascurare le masse nella mia analisi modale in RFEM 6/RSTAB 9?
Come posso eseguire un'analisi sismica in RFEM 6 e RSTAB 9?
