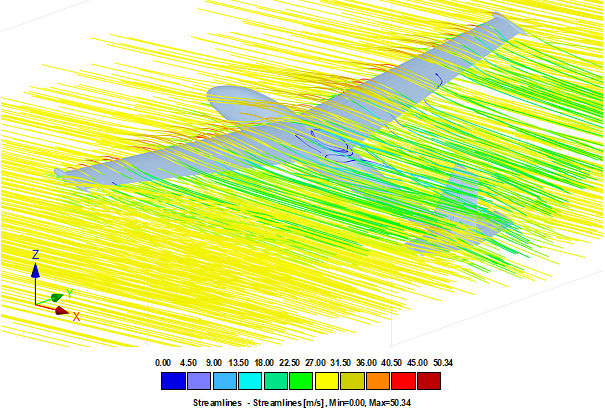

Questo esempio di verifica analizza il flusso intorno a un aliante per determinare i suoi coefficienti di resistenza e portanza in funzione dell'angolo di attacco. I risultati sono rappresentati in un grafico di polarità di resistenza, mentre l'analisi del campo di velocità stabilisce l'angolo limite per il flusso laminare sul profilo alare. Viene utilizzato un modello CAD 3D ad alta fedeltà in formato STL con il modulo RWIND 2, garantendo una simulazione precisa del comportamento aerodinamico e un rendering realistico dei contorni. La rappresentazione grafica integrata rafforza l'impostazione della simulazione e l'accuratezza della geometria del modello.
5 stelle | ||
4 stelle | ||
3 stelle | ||
2 stelle | ||
1 stella |
Prestazioni aerodinamiche dell’aliante
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
![Forme di base delle strutture a membrana [1]](/it/webimage/009595/2419505/01-png.png?mw=512&hash=fe42d914122820fe3c92f9595d4d91afce8a2c07)



I risultati delle tensioni del solido possono essere visualizzati come punti colorati negli elementi finiti.
.png?mw=512&hash=ea9bf0ab53a4fb0da5c4ed81d32d53360ab2820c)
Il numero di gradi di libertà in un nodo non è più un parametro di calcolo globale in RFEM (6 gradi di libertà per ogni nodo mesh nei modelli 3D, 7 gradi di libertà per l'analisi della torsione di ingobbamento). Quindi, ogni nodo è generalmente considerato con un diverso numero di gradi di libertà, il che porta ad un numero variabile di equazioni nel calcolo.
Questa modifica velocizza il calcolo, specialmente per i modelli in cui si potrebbe ottenere una riduzione significativa del sistema (ad esempio, travi reticolari e strutture a membrana).

Nel navigatore di progetto - Risultati del programma RFEM e anche nella tabella 4.0 è possibile visualizzazione estesa di deformazioni di aste, superfici e solidi (ad esempio, deformazioni principali importanti, deformazioni totali equivalenti, ecc.)
Ad esempio, è possibile visualizzare le deformazioni plastiche determinanti durante la progettazione plastica di collegamenti con elementi di superficie.

I modelli di RFEM e di RSTAB possono essere salvati come modelli 3D glTF (formati *.glb e *.glTF). Visualizza i modelli in 3D in dettaglio con un visualizzatore 3D di Google o Babylon. Prendi i tuoi occhiali per la realtà virtuale, come Oculus, e "cammina" attraverso la struttura.
È possibile integrare i modelli 3D glTF nei propri siti web utilizzando JavaScript secondo queste istruzioni (come sul sito web Dlubal Modelli da scaricare): "Visualizza facilmente modelli 3D interattivi sul web e in AR" .
