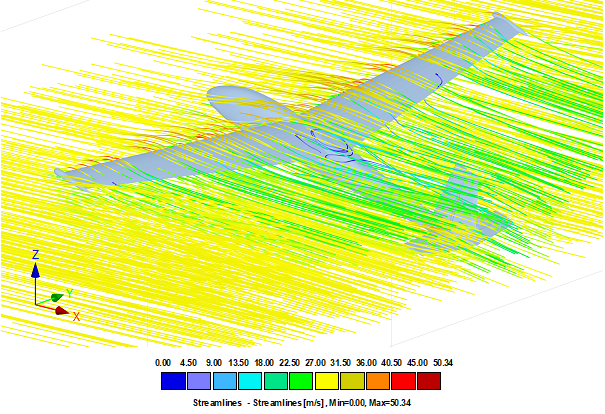

Este exemplo de verificação analisa o fluxo de fluido em torno de um planador para determinar os seus coeficientes de resistência e sustentação em função do ângulo de ataque. Os resultados são representados num gráfico de polar de arrasto, enquanto a análise do campo de velocidade estabelece o ângulo limite para o fluxo laminar sobre o perfil da asa. Um modelo CAD 3D de alta fidelidade em formato STL é utilizado com o módulo RWIND 2, garantindo uma simulação precisa do comportamento aerodinâmico e uma renderização de contorno realista. A representação gráfica integrada reforça a configuração da simulação e a precisão da geometria do modelo.
