Applicazione dei carichi del vento in RWIND 2 per un'analisi strutturale accurata

RWIND 2 è un programma per la generazione di carichi del vento basati sulla CFD (Fluidodinamica computazionale). La simulazione numerica del flusso del vento viene generata attorno a qualsiasi edificio, compresi i tipi di geometria irregolare o unica, per determinare i carichi del vento sulle superfici e sulle aste. RWIND 2 può essere integrato con RFEM/RSTAB per l'analisi strutturale e la verifica o come applicazione stand-alone.
Software potente per la simulazione del vento su qualsiasi tipo di struttura
1 Software potente per la simulazione del vento su qualsiasi tipo di struttura

RFEM e RWIND vengono utilizzati per generare un modello di tensostruttura a membrana in modo che possa essere avviata la simulazione del vento, insieme all'implementazione di criteri importanti. RWIND è un potente strumento per creare carichi del vento su strutture generali e forme complesse. Il risolutore CFD è un pacchetto software OpenFOAM® (versione 17.10), che fornisce ottimi risultati ed è uno strumento ampiamente utilizzato per le simulazioni CFD. Il risolutore numerico è in stato stazionario per flusso incomprimibile e turbolento, utilizzando l'algoritmo SIMPLE (Metodo semi-implicito per equazioni collegate alla pressione).

I carichi del vento sono regolati da norme specifiche, come EN 1991-1-4, ASCE/SEI 7-16 o NBC 2015. RFEM è un software tecnico ben attrezzato per la creazione di tensostrutture; considera l'analisi di form-finding non lineare per superfici a doppia curvatura precompresse. L'immagine 02 presenta un diagramma di flusso d'aria numerico e la modellazione FEM per l'esecuzione di un esempio di verifica riguardante le tensostrutture.

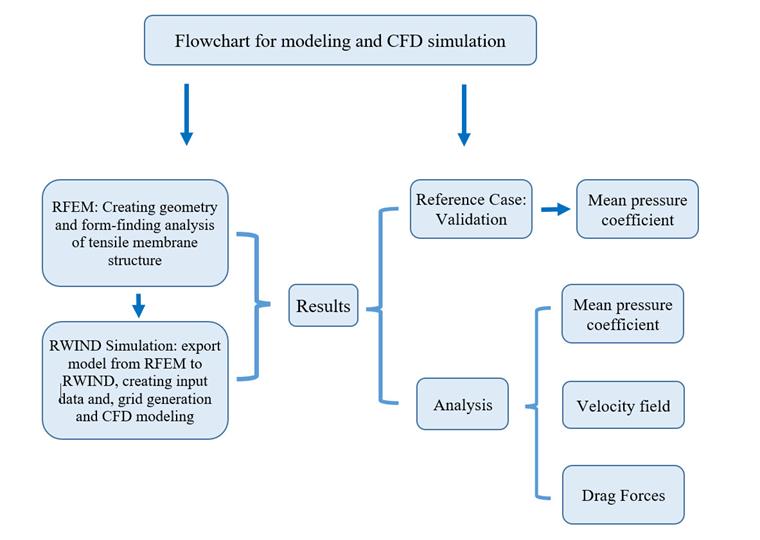

Diagramma di flusso per l'analisi del flusso d'aria
2 Diagramma di flusso per analisi del flusso d'aria

Per determinare numericamente le equazioni alle derivate parziali, tutte le espressioni differenziali (derivate spaziali e temporali) devono essere discretizzate. Esiste una vasta gamma di metodi di discretizzazione con diversi approcci in termini di accuratezza, stabilità e convergenza. In generale, l'ordine della discretizzazione mostra quanto sia accurata la simulazione numerica rispetto alle soluzioni delle equazioni non discretizzate originali. La discretizzazione numerica del primo ordine genera sostanzialmente una migliore convergenza rispetto allo schema del secondo ordine. Nel presente studio, viene utilizzata la discretizzazione del secondo ordine. Inoltre, quando si utilizza lo schema numerico del secondo ordine, si consiglia di aumentare il numero minimo di iterazioni per ottenere una migliore convergenza (Figura 03).

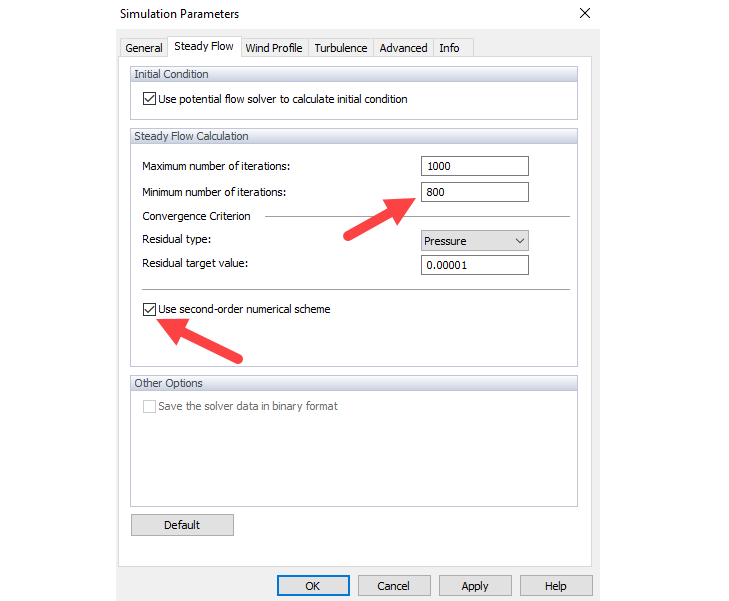

Controllo del numero minimo di iterazioni e schema del secondo ordine
3 Controllo del numero minimo di iterazioni e schema del secondo ordine

Esempio di verifica

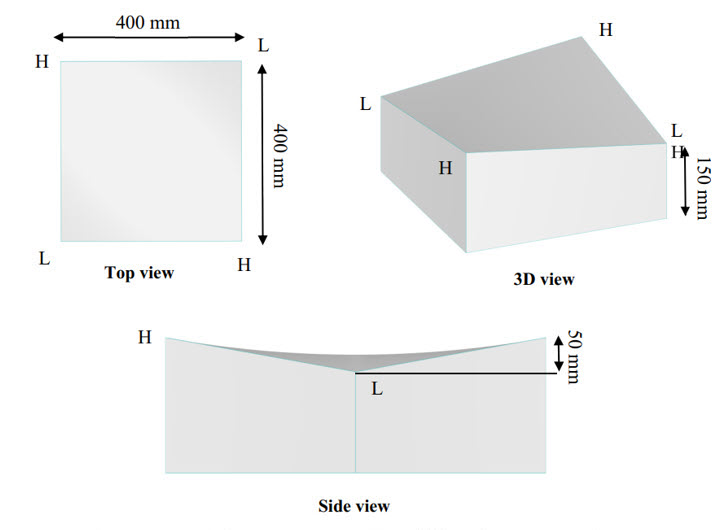

Per verificare il processo per la simulazione del vento, viene sviluppato un modello a doppia curvatura come mostrato in [1] [2], e i risultati vengono esaminati. La scala del modello a curva leggera è selezionata come 1/25, che è la stessa del modello sperimentale nel riferimento [3], che illustra una copertura hypar 10 m per 10 m per 1,25 m. La curva leggera è considerata per la verifica di un esempio con un angolo θ=45o. La forza di pretensione per la scala reale è stata applicata sulla superficie di 2,5 kN/m e le proprietà meccaniche come il modulo di Young's e il rapporto di Poisson's sono definite come Ex =1000 kN/m. Ey =800 kN/m. Gxy =100 kN/m, vxy =0,20. L'immagine 04 illustra la geometria del modello a doppia curvatura. Le informazioni di input e l'input della velocità del vento per la simulazione CFD sono mostrate nell'immagine 05.

Geometria del Modello dell'Esempio di Verifica
4 Geometria del Modello di Esempio di Verifica

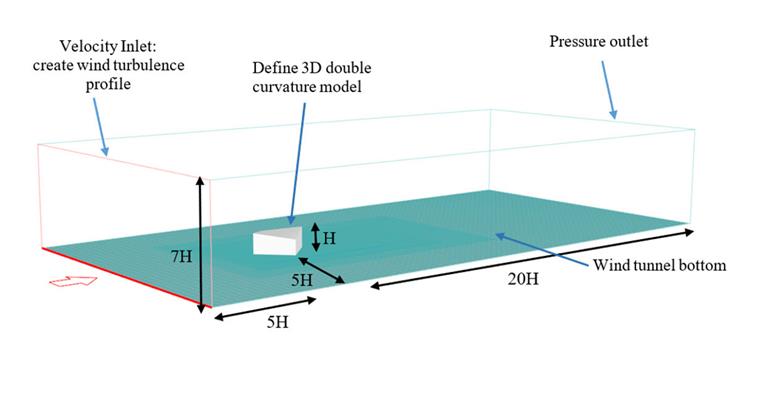

Dimensione della galleria del vento

È importante notare che la dimensione della galleria del vento può produrre errori se la dimensione della galleria è inferiore al tipo standard. L'immagine seguente mostra una dimensione standard di una galleria del vento [3]. Inoltre, i risultati sono sensibili alle dimensioni della mesh, quindi il calcolo dovrebbe essere eseguito per almeno tre diversi numeri di mesh e quando i risultati sono abbastanza vicini alla fase precedente, si ottiene l'indipendenza della griglia (Figura 06).

Dimensione della galleria del vento
6 Dimensione della galleria del vento

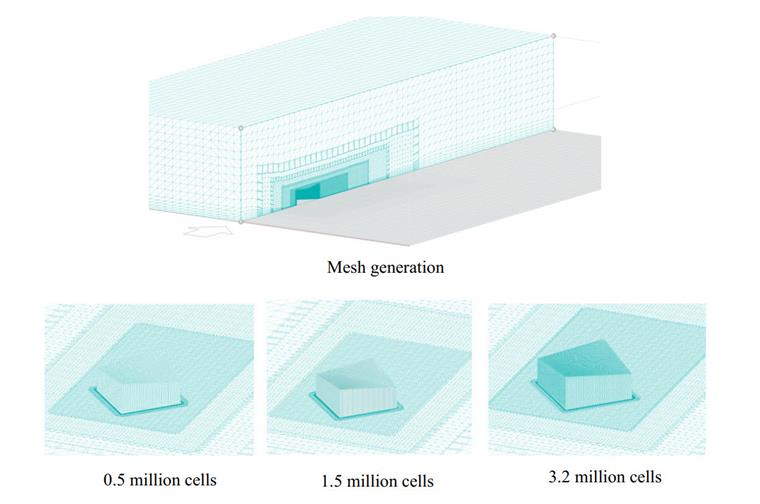

Una vista laterale della generazione della mesh del modello è presentata nell'immagine 07; come si può vedere, l'algoritmo di infittimento della mesh è utilizzato a una distanza ravvicinata dalla superficie del modello.

Studio computazionale della griglia per l'analisi dell'indipendenza dalla griglia
7 Studio computazionale della griglia per l'analisi dell'indipendenza dalla griglia

Studio della griglia computazionale.

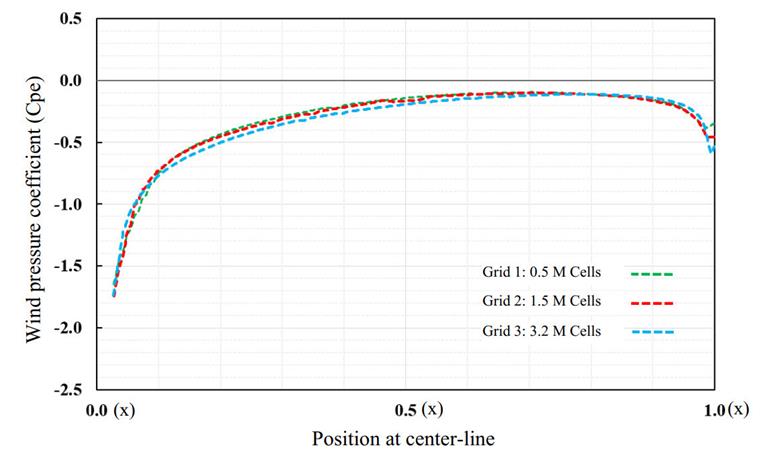

I risultati nella simulazione CFD sono sensibili alla dimensione della mesh, quindi l'indipendenza della griglia dovrebbe essere eseguita per almeno tre diversi numeri di elementi della mesh. Ecco i risultati del valore Cp sulla linea centrale del tetto; come si può vedere, ci sono lievissime differenze che mostrano che i risultati della simulazione del vento sono diventati indipendenti dalla terza griglia (Figura 08).

Indipendenza della griglia della distribuzione Cp per tre numeri di elementi
8 Indipendenza della Griglia nella Distribuzione Cp per Tre Numeri di Elementi

Funzione parete migliorata

RWIND utilizza la funzione Blended Wall (BWF), nota anche come Enhanced Wall Function (EWF), che mostra prestazioni molto migliori rispetto alla Standard Wall Function (SWF). Quindi, in generale, puoi essere sicuro che riceverai risultati accurati per l'ampia gamma di numeri y+. Il BWF non è una funzione simmetrica. Abbiamo una linea nera continua (come mostrato nell'immagine 09), che è la simulazione numerica diretta (DNS) che stiamo cercando di riprodurre. Quello che puoi vedere subito è che l'EWF è decisamente molto più vicino ai dati DNS rispetto all'SWF. Pertanto, nella regione del buffer tra a y+ di 5 e 30, l'EWF è decisamente molto più accurato rispetto all'SWF. Questo è il motivo per cui EWF è spesso consigliato nelle simulazioni CFD [4].

Funzione muro migliorata
9 Funzione muro avanzata

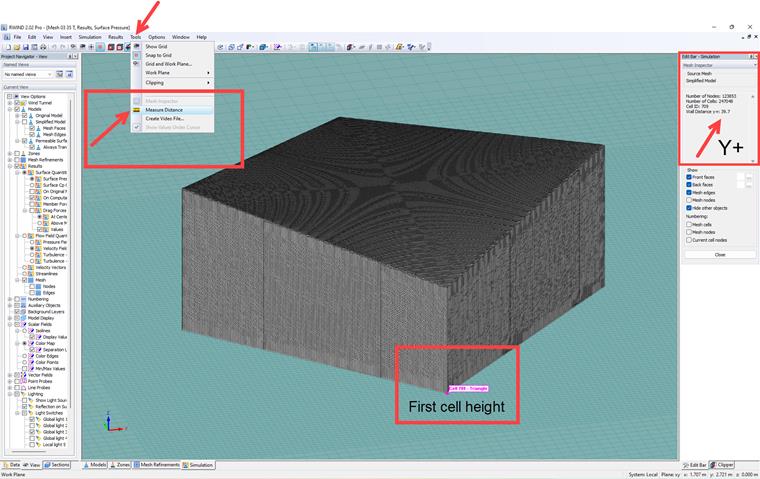

Calcolo Y+
10 Calcolo Y+

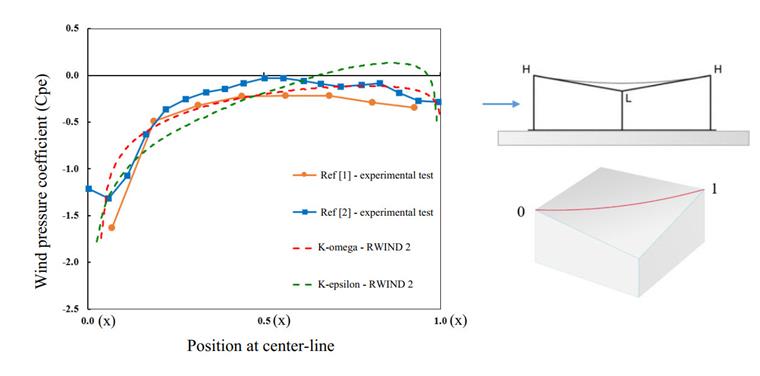

Il diagramma della pressione media e il contorno per i due modelli di turbolenza sono mostrati nelle immagini 10 e 11. Sulla base della linea centrale della copertura hypar, il diagramma della distribuzione Cpe viene tracciato e confrontato con il test sperimentale in galleria del vento. Il valore di Cp può essere determinato dalla seguente equazione, dove P è la pressione del vento nel punto misurato, Pref la pressione di riferimento (pressione atmosferica), ρ è la densità dell'aria e Uref la velocità di riferimento pari a 15,3 m/s.

Cp=P-Pref12ρUref2
Valore Cp
Diagramma del Coefficiente di Pressione del Vento per Linea Mediana
11 Diagramma del Coefficiente di Pressione del Vento per Linea Centrale

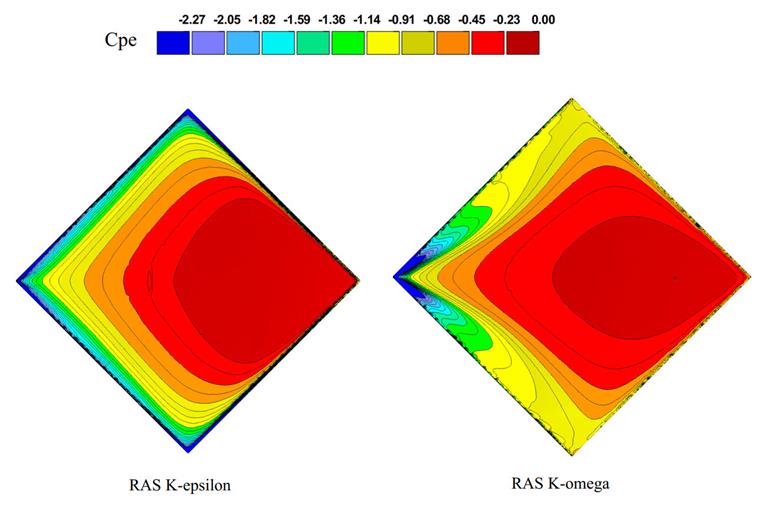

Contorni del coefficiente di pressione del vento
12 Contorni del coefficiente di pressione del vento

Come mostrato qui, il modello di turbolenza K-omega mostra prestazioni migliori nella previsione del coefficiente di pressione del vento; nel presente studio, il modello di turbolenza K-omega cattura gli effetti del distacco di vortici in una pressione del vento negativa ad alto gradiente meglio rispetto ai modelli K-epsilon. Si consiglia di utilizzare questo modello di turbolenza come opzione più accurata nelle interazioni vento-struttura.

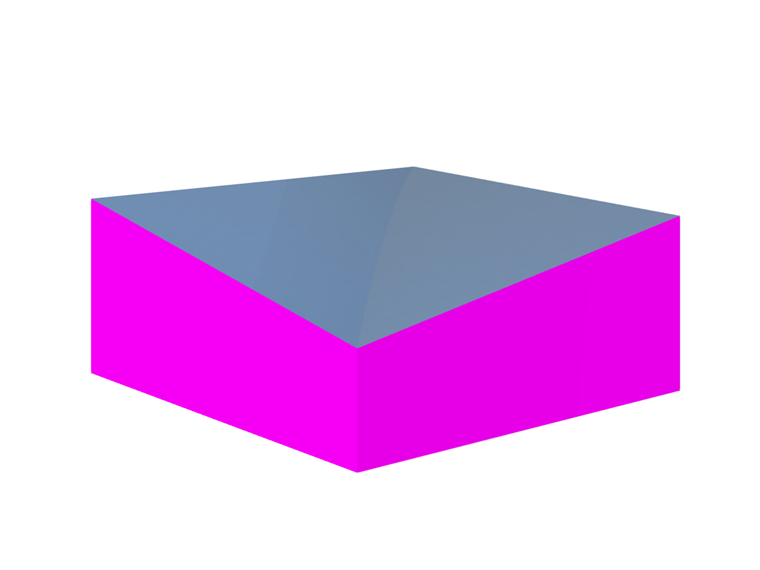

Modello del tetto a baldacchino
