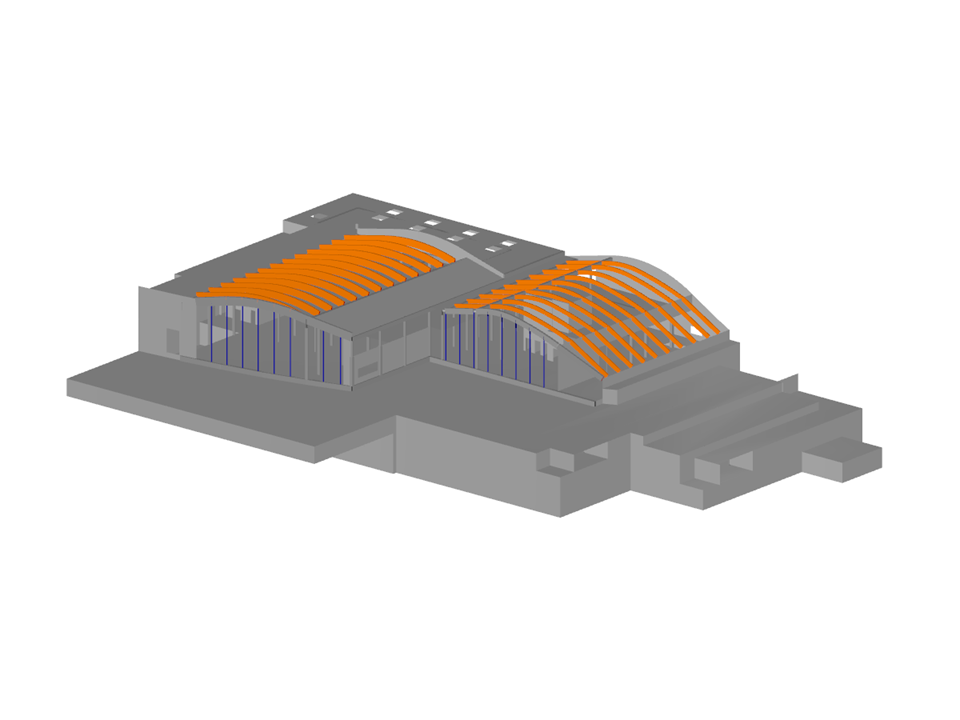

Questo progetto è stato progettato con la tecnologia BIM. Durante il processo di documentazione, sono stati utilizzati file IFC per lo scambio di dati. Il modello di edificio di architettura è stato prima creato nel programma REVIT e poi esportato nel programma RFEM, in cui sono stati inseriti i carichi e completati l'analisi strutturale e la progettazione complete.
Betonowa konstrukcja obiektu
Impossibile scaricare
Progetto cliente/Solo visualizzazione
| Numero di nodi | 3222 |
| Numero di linee | 4161 |
| Numero di aste | 754 |
| Numero di superfici | 487 |
| Numero di casi di carico | 24 |
| Nr. di combinazioni di carico | 24 |
| Peso totale | 27365,090 t |
| Dimensioni (metriche) | 112.745 x 75.900 x 22.498 m |
| Dimensioni (imperiali) | 369.9 x 249.02 x 73.81 feet |
| Versione del programma | 5.23.01 |
2024-10-23
Corso di formazione online
2024-11-13
Corso di formazione online
2024-11-20
Corso di formazione online
Caratteristiche del prodotto
Durata: 00:01:58 min
Durata: 01:04:39 min
Durata: 00:52:59 min
Durata: 01:04:22 min
Durata: 00:00:58 min
Durata: 01:12:10 min
Durata: 01:07:48 min
Durata: 00:01:55 min
.png?mw=350&hash=56b9c882e2e431aed4ae465310e6b68a16feb626)
I tre tipi di telai a momento (ordinario, intermedio, speciale) sono disponibili nell'add-on Verifica acciaio di RFEM 6. Il risultato della verifica sismica secondo AISC 341-22 è classificato in due sezioni: requisiti delle aste e dei collegamenti.
Per valutare se è necessario considerare anche l'analisi del secondo ordine in un calcolo dinamico, il coefficiente di sensibilità della deriva dell'interpiano θ è fornito nella EN 1998-1, punti 2.2.2 e 4.4.2.2. Può essere calcolato e analizzato utilizzando RFEM 6 e RSTAB 9.
L'add-on Verifica acciaio in RFEM 6 ora offre la possibilità di eseguire la verifica sismica secondo AISC 341-16 e AISC 341-22. Attualmente sono disponibili cinque tipi di sistemi resistenti alla forza sismica (SFRS).
I tre tipi di telai a momento (ordinario, intermedio, speciale) sono disponibili nell'add-on Verifica acciaio di RFEM 6. Il risultato della verifica sismica secondo AISC 341-16 è classificato in due sezioni: requisiti delle aste e dei collegamenti.
Quando si generano pareti di taglio e travi profonde, è possibile assegnare non solo superfici e celle, ma anche aste.
Il modello dell'edificio è calcolato in due fasi:
- Globale 3D-Berechnung des Gesamtmodells, in welchem die Decken als starre Ebene (Diaphragma) oder als Biegeplatte modelliert werden
- Lokale 2D-Berechnung der einzelnen Geschossdecken
Die Ergebnisse der Stützen und Wände aus der 3D-Berechnung und die Ergebnisse der Decken aus der 2D-Berechnung werden nach der Berechnung in einem einzigen Modell zusammengefasst. Dadurch muss zwischen dem 3D-Modell und der einzelnen 2D-Modellen der Decken nicht gewechselt werden. Der Anwender arbeitet nur mit einem Model, spart wertvolle Zeit und vermeidet eventuelle Fehler beim händischen Datenaustausch zwischen dem 3D-Modell und der einzelnen 2D-Decken-Modelle.
Die vertikalen Flächen im Modell können vom Nutzer in Schubwände (Shear Walls) und Öffnungsstürze (Sprandels) geteilt werden. Aus diesen Wandobjekten erzeugt das Programm automatisch interne Ergebnisstäbe, so dass diese dann nach der gewünschten Norm im Add-On Betonbemessung für RFEM 6 als Stäbe bemessen werden können.
Per gli elementi nei modelli di edifici, sono disponibili diversi strumenti di modellazione:
- Linea verticale
- Colonna
- Parete
- Asta della trave
- Soffitto rettangolare
- Lastra poligonale
- Apertura rettangolare nel soffitto
- Apertura poligonale del soffitto
Questa funzione consente di definire elementi sul piano terra (ad esempio, un layer di sfondo) con la creazione di elementi multipli associati nello spazio.
Utilizzando il tipo di piano "Solo trasferimento del carico", è possibile considerare i solai senza un effetto di rigidezza dentro e fuori il piano nell'add-on Modello edificio. Questo tipo di elemento raccoglie i carichi sul solaio e li trasferisce agli elementi portanti del modello 3D. Ciò offre la possibilità di simulare componenti secondari come griglie ed elementi di distribuzione del carico simili nel modello 3D senza ulteriori effetti.
