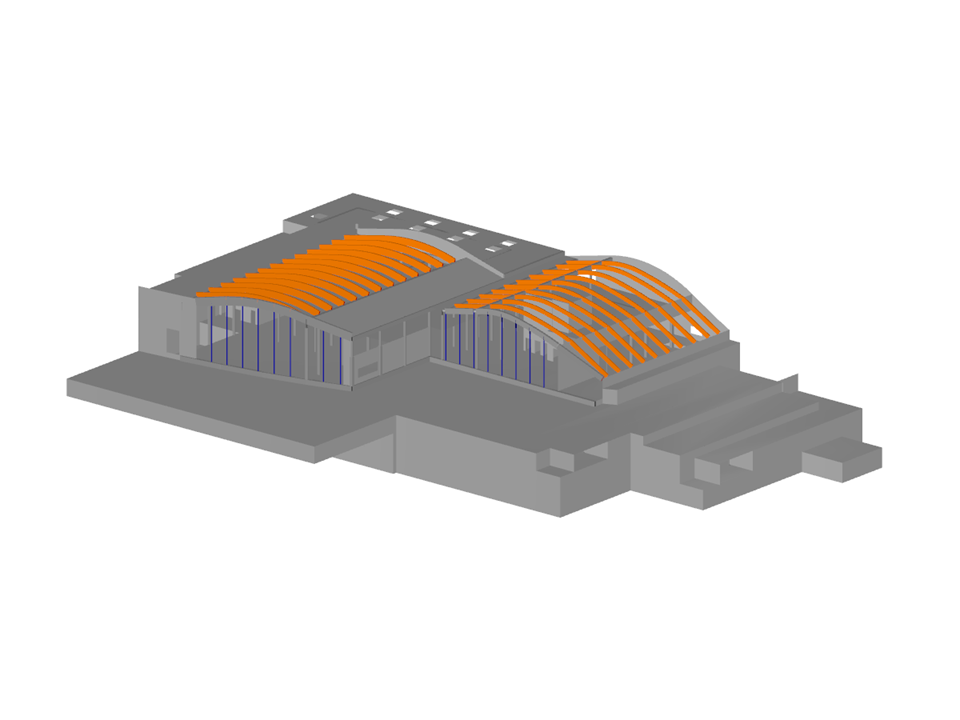

Este proyecto fue diseñado utilizando la tecnología BIM. Durante el proceso de documentación, se utilizaron archivos IFC para el intercambio de datos. El modelo arquitectónico del edificio se creó primero en Revit y luego se exportó a RFEM para aplicar las cargas y completar el análisis estructural completo.
Betonowa konstrukcja obiektu
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 3222 |
| Número de líneas | 4161 |
| Número de barras | 754 |
| Número de superficies | 487 |
| Número de casos de carga | 24 |
| Número de combinaciones de carga | 24 |
| Peso completo | 27365.090 t |
| Dimensiones (métricas) | 112,745 x 75,900 x 22,498 m |
| Dimensiones (imperiales) | 369.9 x 249.02 x 73.81 feet |
| Versión del programa | 5.23.01 |
