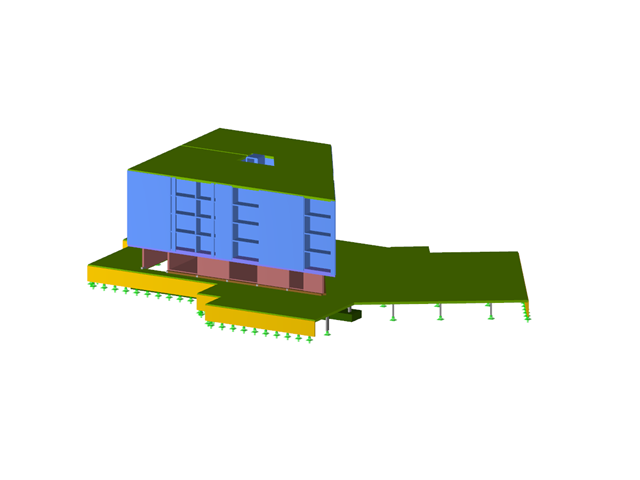

A partire dall'autunno 2012, sarà costruito un complesso residenziale a Wörgl, in Austria, dove la pianificazione, cioè l'analisi strutturale, la pianificazione dei lavori, la gara d'appalto, ecc., Sarà eseguita in un modello BIM completo su richiesta del cliente. A tale scopo, sono stati utilizzati strumenti software della società bimm GmbH, con i quali architetti, ingegneri strutturisti e ingegneri edili possono lavorare insieme in modo efficiente su un modello 3D. RFEM e i programmi Autodesk Revit Architecture e Revit Structure, con i quali Dlubal ha un'interfaccia diretta, sono stati il software di base per questo progetto.
Analisi strutturale, implementazione e pianificazione dettagliata
AGA-Bau-Planungs GmbH
Kufstein, Austria
www.agabau.at

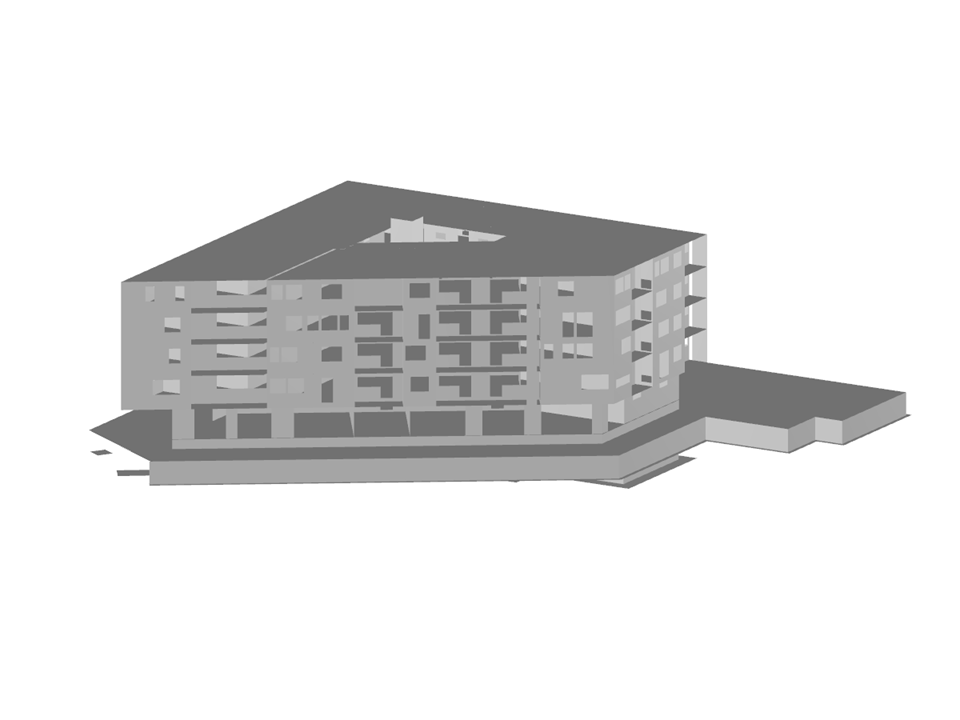

Deformazione della casa B presentata in rendering 3D (© AGA-Bau)
Analisi strutturale, implementazione e pianificazione dettagliata
AGA-Bau-Planungs GmbH
Kufstein, Austria
www.agabau.at
Deformazione della casa B presentata in rendering 3D (© AGA-Bau)
Sottomodelli
Complesso residenziale in cemento armato
Impossibile scaricare
Progetto cliente/Solo visualizzazione
| Numero di nodi | 2310 |
| Numero di linee | 2983 |
| Numero di aste | 72 |
| Numero di superfici | 419 |
| Numero di casi di carico | 13 |
| Nr. di combinazioni di risultati | 15 |
| Peso totale | 11075,720 t |
| Dimensioni (metriche) | 56.538 x 54.534 x 22.500 m |
| Dimensioni (imperiali) | 185.49 x 178.92 x 73.82 feet |
| Versione del programma | 4.10.07 |
