从2012年秋开始,将在奥地利Wörgl建造一个住宅建筑群,并按照客户的要求以完整的BIM模型进行规划,即结构分析,工作规划,招标等。 这里使用了Bimm GmbH公司的软件工具,通过这些工具,建筑师,结构工程师和建筑工程师可以有效地协同合作处理3D模型。 RFEM和Dlubal公司与其直接联系的Autodesk Revit Architecture和Revit Structure都是该项目的基础软件。
结构分析,实施和详图
AGA-Bau-Planungs GmbH
Kufstein, Austria
www.agabau.at

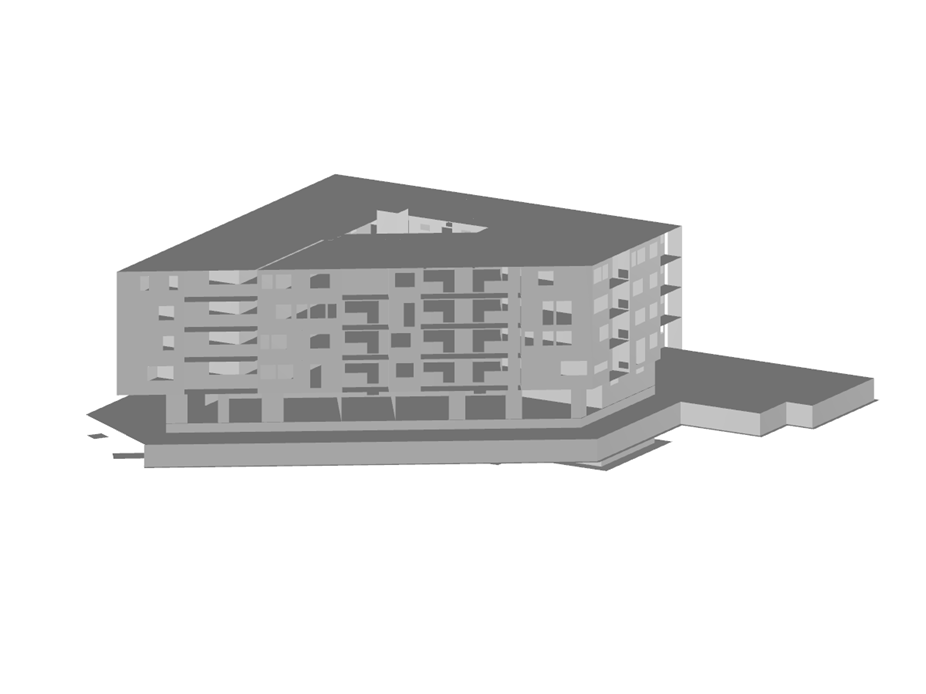

3D渲染中B屋的变形(©AGA-Bau)
结构分析,实施和详图
AGA-Bau-Planungs GmbH
Kufstein, Austria
www.agabau.at
3D渲染中B屋的变形(©AGA-Bau)

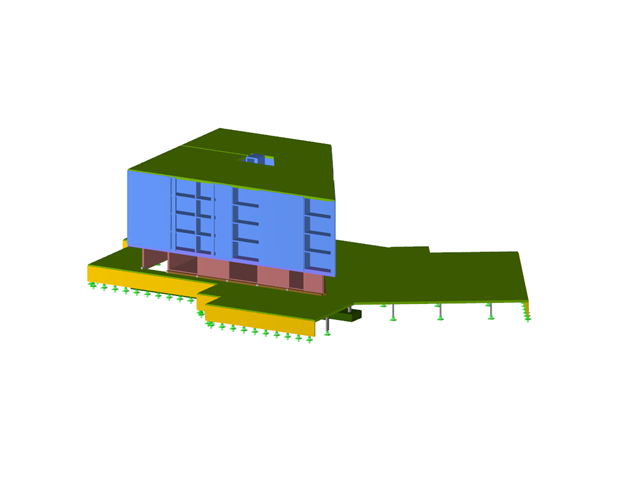

子模型
钢筋混凝土住宅小区
无法下载
客户项目/只视图
节点数目: | 2310 |
线的数目 | 2983 |
杆件数目: | 72 |
面的数目: | 419 |
荷载工况数目 | 13 |
结果组合数目 | 15 |
总重量 | 11075,720 t |
翘曲区域尺寸 | 56.538 x 54.534 x 22.500 m |
软件版本 | 4.10.07 |
