Od jesieni 2012 r. W Wörgl w Austrii powstanie kompleks mieszkaniowy, w którym planowanie, czyli analiza statyczno -wytrzymałościowa, planowanie prac, przetargi, itp., Zostanie przeprowadzone na życzenie klienta w pełnym modelu BIM. W tym celu wykorzystano oprogramowanie firmy bimm GmbH, dzięki któremu architekci, inżynierowie budowlani i inżynierowie budowlani mogą efektywnie współpracować nad modelem 3D. Jako podstawowe oprogramowanie dla tego projektu posłużyły programy RFEM oraz Revit Architecture i Revit Structure, z którymi firma Dlubal ma bezpośredni interfejs.
Analiza statyczno -wytrzymałościowa, wdrażanie i planowanie szczegółowe
AGA-Bau-Planungs GmbH
Kufstein, Austria
www.agabau.at

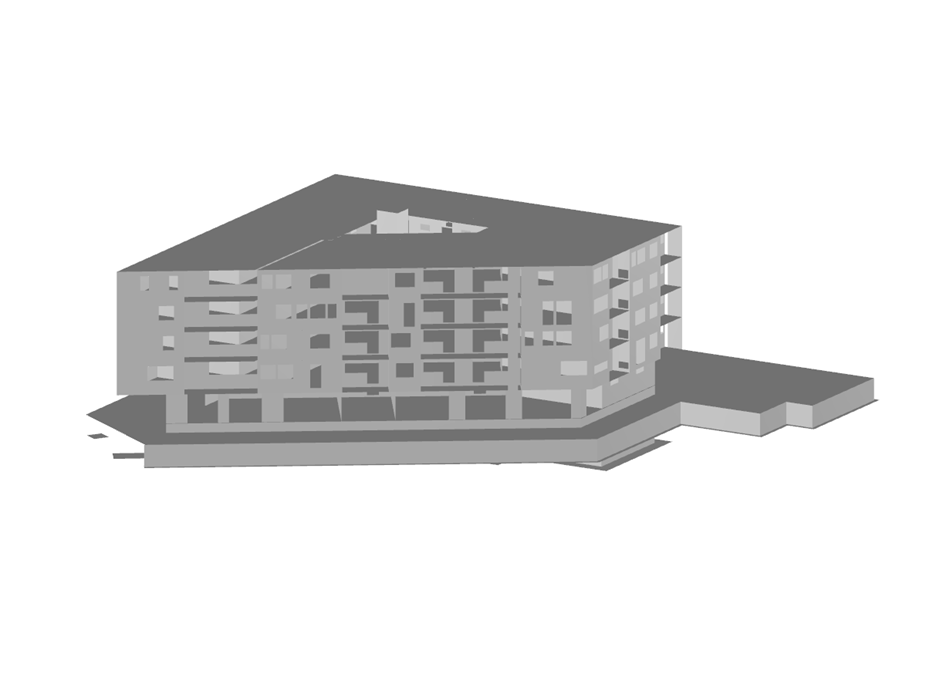

Odkształcenie Domu B przedstawione w renderingu 3D (© AGA-Bau)
Analiza statyczno -wytrzymałościowa, wdrażanie i planowanie szczegółowe
AGA-Bau-Planungs GmbH
Kufstein, Austria
www.agabau.at
Odkształcenie Domu B przedstawione w renderingu 3D (© AGA-Bau)

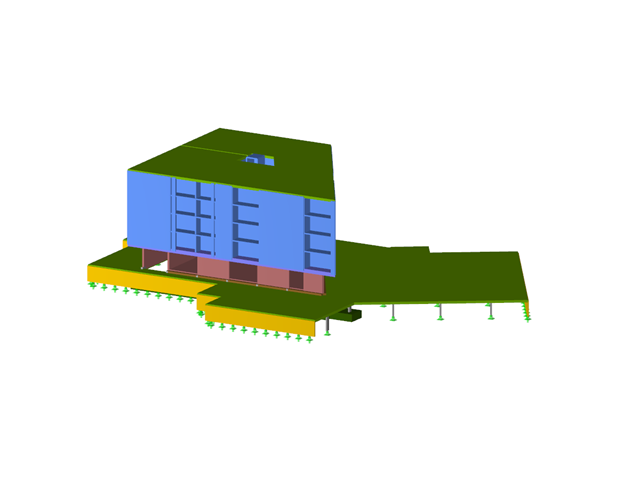

Podmodele
Kompleks mieszkalny z betonu zbrojonego
Pobranie niemożliwe
Projekt klienta/tylko widok
| Liczba węzłów | 2310 |
| Liczba linii | 2983 |
| Liczba prętów | 72 |
| Liczba powierzchni | 419 |
| Ilość przypadków obciążenia | 13 |
| Liczba kombinacji wyników | 15 |
| Ciężar całkowity | 11075,720 t |
| Wymiary (metryczne) | 56,538 x 54,534 x 22,500 m |
| Wymiary (imperialne) | 185.49 x 178.92 x 73.82 feet |
| Wersja programu | 4.10.07 |
