Na podzim 2012 v rakouském Wörglu začala stavba rezidenčního komplexu. Na žádost zákazníka bylo provedeno plánování, které zahrnuje statický výpočet, harmonogram prací, výběrové řízení a další. Vše je zahrnuto v kompletním BIM modelu. Speciální softwarové nástroje firmy b.i.m.m pro řízení informačního modelu budovy umožnily efektivní spolupráci architektů, projektantů a techniků na stejném 3D modelu. Základní programy použité v průběhu projektu jsou RFEM a software Revit Architecture a Revit Structure od Autodesku, pro které poskytují programy společnosti Dlubal Software přímé rozhraní.
Statický návrh, konečné a detailní plánování
AGA-Bau-Planungs GmbH
Kufstein, Rakousko
www.agabau.at

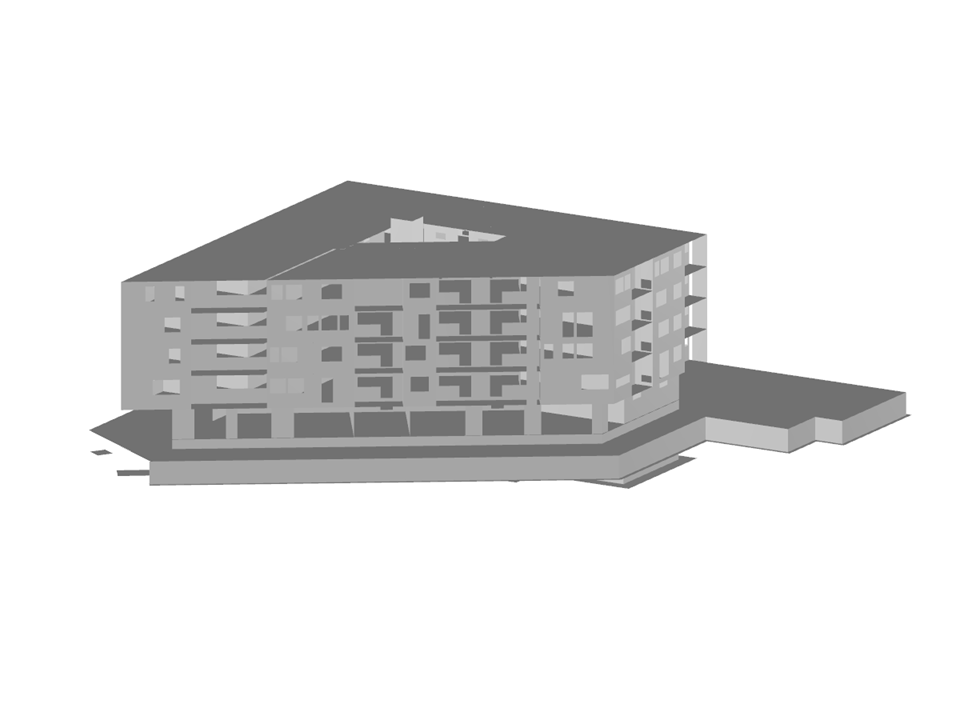

Zobrazení deformací pro Budovu B v 3D renderingu programu RFEM (© AGA-Bau)
Statický návrh, konečné a detailní plánování
AGA-Bau-Planungs GmbH
Kufstein, Rakousko
www.agabau.at
Zobrazení deformací pro Budovu B v 3D renderingu programu RFEM (© AGA-Bau)
Dílčí modely
Železobetonový obytný komplex
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
| Počet uzlů | 2310 |
| Počet linií | 2983 |
| Počet prutů | 72 |
| Počet ploch | 419 |
| Počet zatěžovacích stavů | 13 |
| Počet kombinací výsledků | 15 |
| Celková hmotnost | 11075,720 t |
| Rozměry (metrické) | 56,538 x 54,534 x 22,500 m |
| Rozměry (imperiální) | 185.49 x 178.92 x 73.82 feet |
| Verze programu | 4.10.07 |
