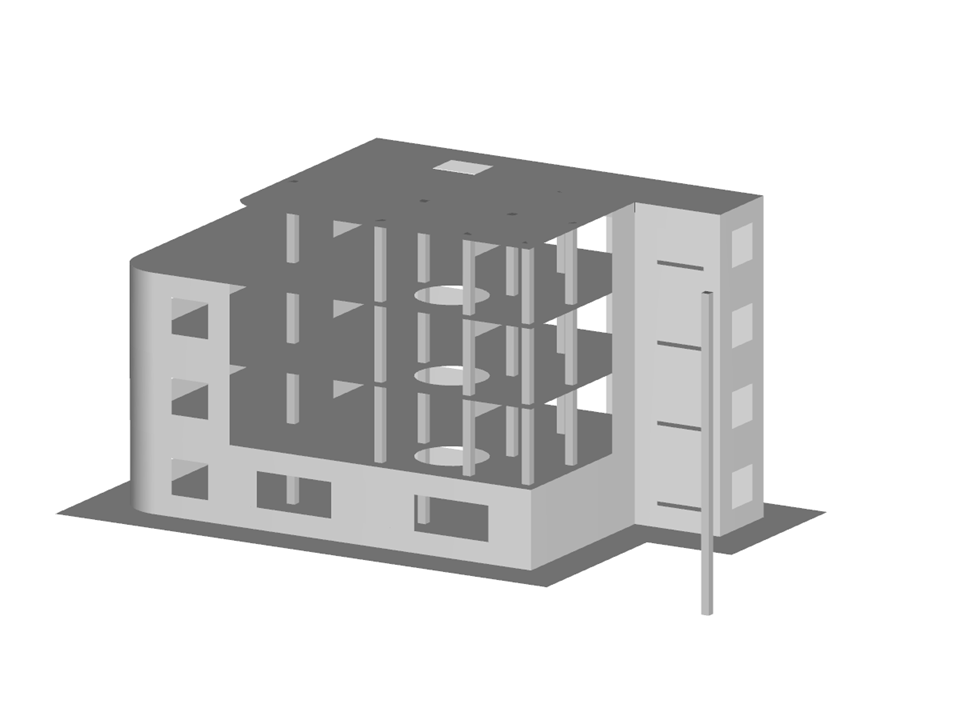

Il modello descrive un edificio in calcestruzzo armato di quattro piani, esempio tipico delle moderne tecniche di costruzione in calcestruzzo. Illustra le correlazioni strutturali tra calcestruzzo e acciaio e l'implementazione di concetti di materiali ad alta resistenza. La rappresentazione fornisce approfondimenti dettagliati sui componenti strutturali e sulle loro connessioni. Inoltre, l'immagine offre una vista frontale che evidenzia in modo preciso le caratteristiche costruttive essenziali.
Modello utilizzato in
Complessivamente
Questa pagina ha 0valutazioni degli utenti.
| 5 stelle | ||
| 4 stelle | ||
| 3 stelle | ||
| 2 stelle | ||
| 1 stella |
Edificio in calcestruzzo di quattro piani
| Numero di nodi | 248 |
| Numero di linee | 264 |
| Numero di aste | 34 |
| Numero di superfici | 42 |
| Numero di casi di carico | 31 |
| Nr. di combinazioni di risultati | 4 |
| Peso totale | 1284,392 t |
| Dimensioni (metriche) | 30.548 x 16.191 x 13.849 m |
| Dimensioni (imperiali) | 100.22 x 53.12 x 45.44 feet |
| Versione del programma | 5.20.00 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
Modelli correlati
Knowledge Base
Durata: 00:00:42 min
Knowledge Base
Durata: 00:00:27 min
Knowledge Base
Durata: 00:00:14 min
Durata: 00:00:34 min
Durata: 00:00:40 min
Durata: 00:00:55 min
Durata: 00:00:47 min

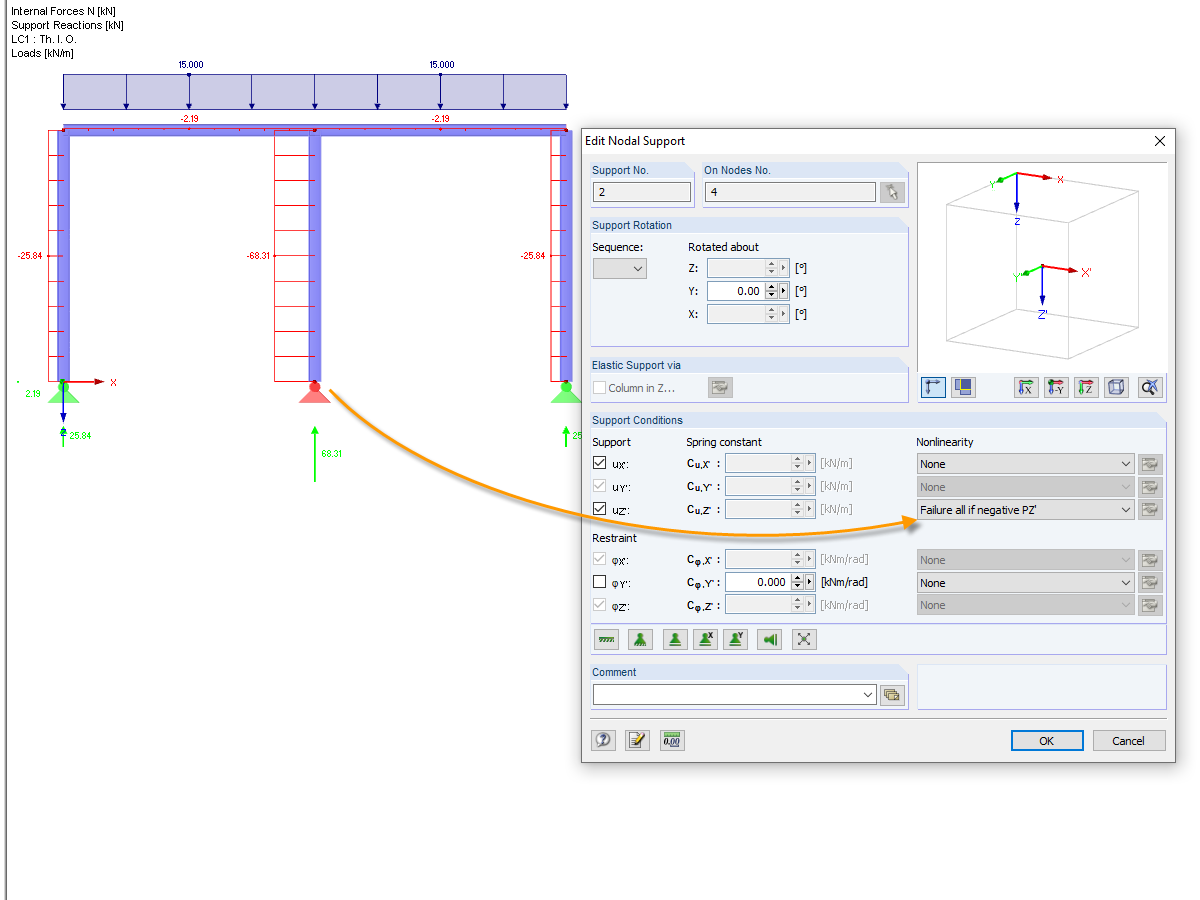

Auflager, die nur bei Druck oder nur bei Zug zum Lastabtrag beitragen, sind in RFEM und RSTAB als nichtlineare Auflager definierbar. Dabei fällt es dem Anwender nicht immer leicht, die richtige Nichtlinearität für "Ausfall bei Zug" oder "Ausfall bei Druck" auszuwählen.

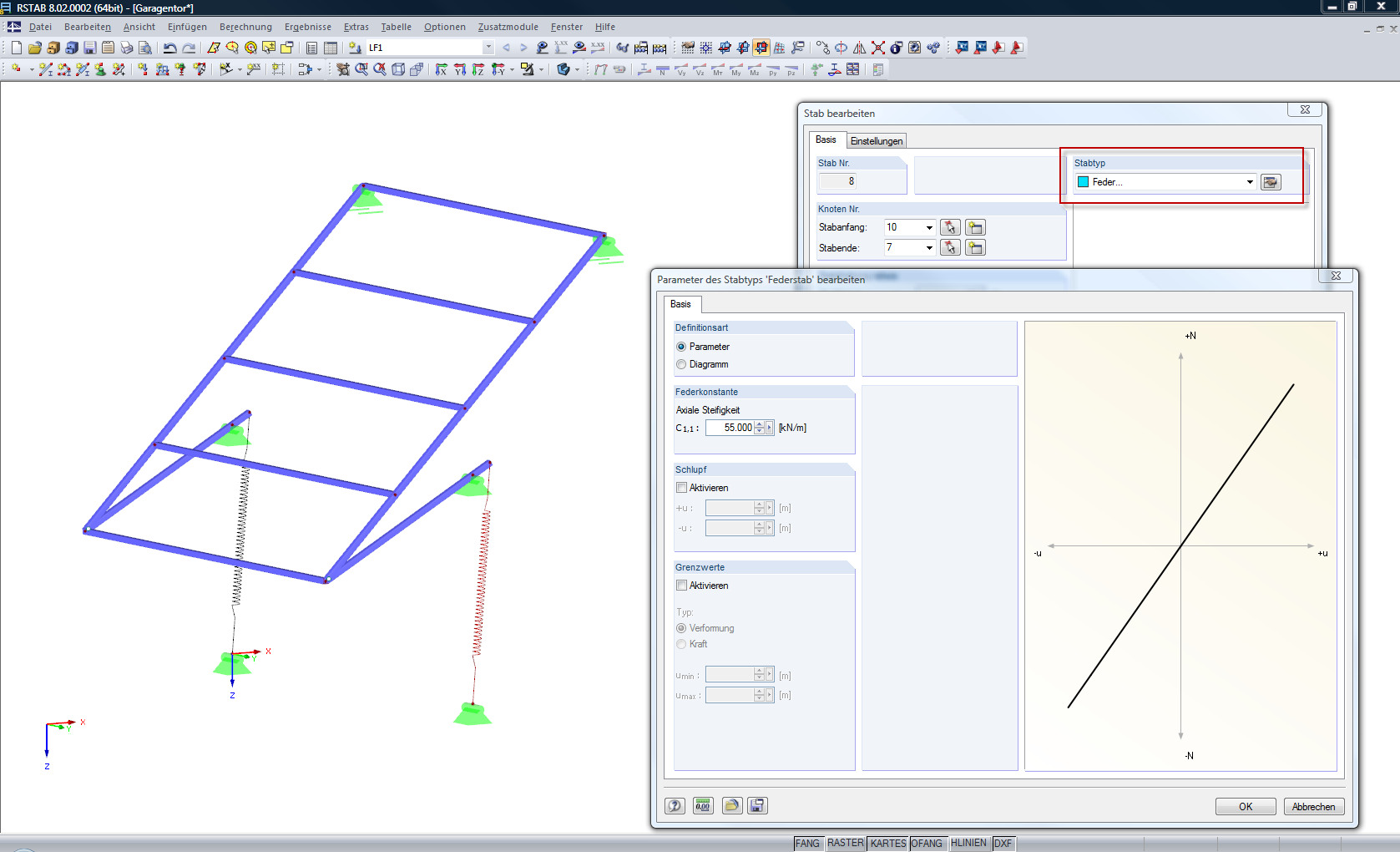

I programmi RFEM5 e RSTAB8 offrono un'opzione "Molla" quando si definisce un'asta sotto i tipi di aste.
Se nel modello vengono utilizzati effetti non lineari, come vincoli esterni, fondazioni, non-linearità delle aste o solidi di contatto, è possibile disattivarli nei parametri di calcolo globali.
In RFEM 5 und RSTAB 8 können Stabendgelenken Nichtlinearitäten zugeordnet werden. Es steht hierbei neben den Nichtlinearitäten "Fest, falls..." und "Teilweise Wirkung..." auch "Diagramm..." zur Verfügung. Wählt man die Option "Diagramm...", sind im zugehörigen Dialog die entsprechenden Einstellungen für die Wirkung des Stabendgelenks einzutragen. Hierbei sind für die einzelnen Definitionspunkte die Abszissen- und Ordinatenwerte (Verformungen beziehungsweise Verdrehungen und zugehörige Schnittgrößen) einzutragen, welche das Gelenk definieren.
È possibile specificare le non linearità degli svincoli delle estremità delle aste (snervamento, strappo, scorrimento, ecc.) e dei vincoli esterni (compreso l'attrito). Sono disponibili finestre di dialogo speciali per determinare le rigidezze delle molle di colonne e pareti in base alle specifiche della geometria.
"Ortotropo | tessuto | Elastico non lineare (Superfici)' consente di definire membrane di tessuto precompresse utilizzando il modello di elemento solido a microstruttura rappresentativo - RVE.
Considerando la geometria del tessuto nel modello di microstruttura, è possibile considerare un corrispondente effetto di deformazione trasversale per tutte le condizioni di forza nella membrana.
Sulle isolinee possono essere visualizzati i valori risultanti per spostamenti generalizzati, forze interne, tensioni, ecc.
.png?mw=512&hash=7193b10f53ed10727f51caee9a094b21a1e153cd)

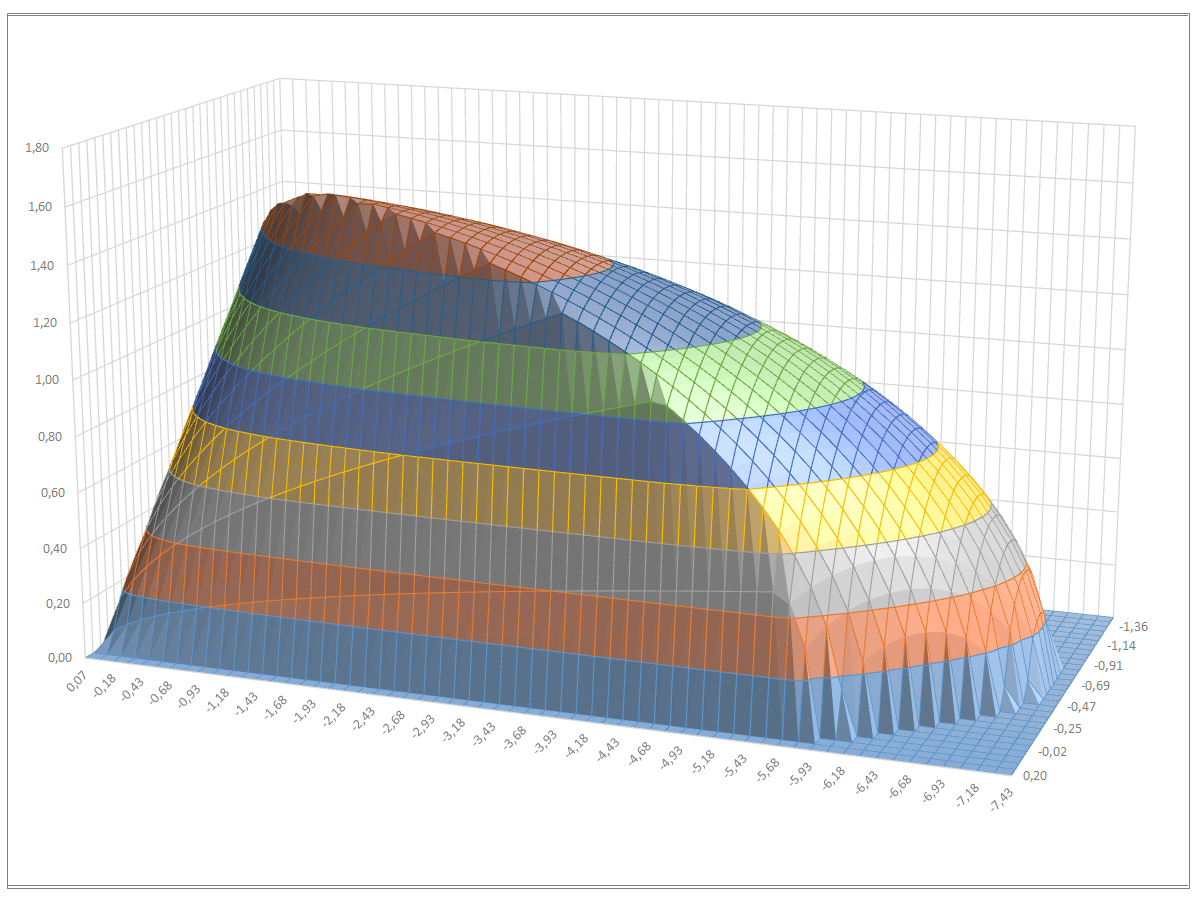

Lo sapeva che... ? per calcolare le strutture in muratura, in RFEM è stato implementato un modello di materiale non lineare? Si basa sull'approccio di Lourenco, una superficie di snervamento composta secondo Rankine e Hill. Questo modello consente di descrivere e modellare il comportamento strutturale della muratura e i diversi meccanismi di rottura.
