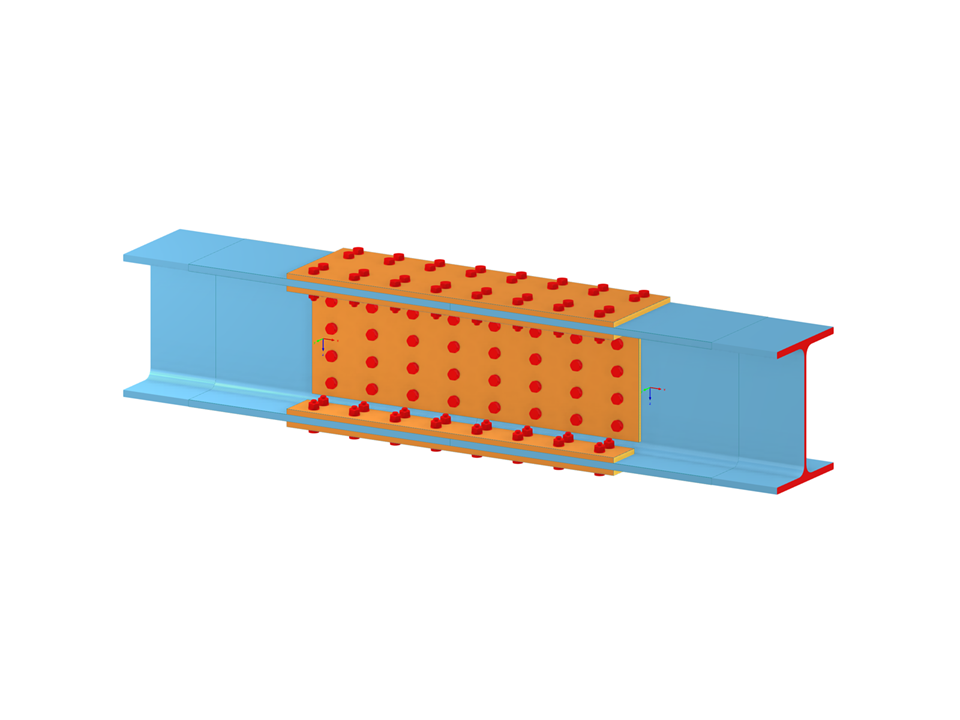

Il modello mostra un giunto con piastre bullonate, che funge da tipo di collegamento innovativo. Dimostra l'uso di giunti bullonati moderni per un sicuro trasferimento di carico tra gli elementi costruttivi, tenendo conto delle proprietà dei materiali ottimizzate e della tecnica di collegamento dettagliata.
Modello utilizzato in
Complessivamente
Questa pagina ha 0valutazioni degli utenti.
| 5 stelle | ||
| 4 stelle | ||
| 3 stelle | ||
| 2 stelle | ||
| 1 stella |
Giunto di piastra bullonata
| Numero di nodi | 3 |
| Numero di linee | 2 |
| Numero di aste | 2 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 1 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,250 t |
| Dimensioni (metriche) | 2,000 x 0,000 x 0,000 m |
| Dimensioni (imperiali) | 6.56 x 0 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
