Questo modello integra metodi di calcolo avanzati per analizzare le risposte dinamiche delle strutture considerando la teoria del secondo ordine. Consente una simulazione dettagliata e precisa del comportamento delle strutture degli edifici in RFEM 6 e RSTAB 9, soprattutto quando si considerano gli effetti P-Delta e altre influenze non lineari.
Modello utilizzato in

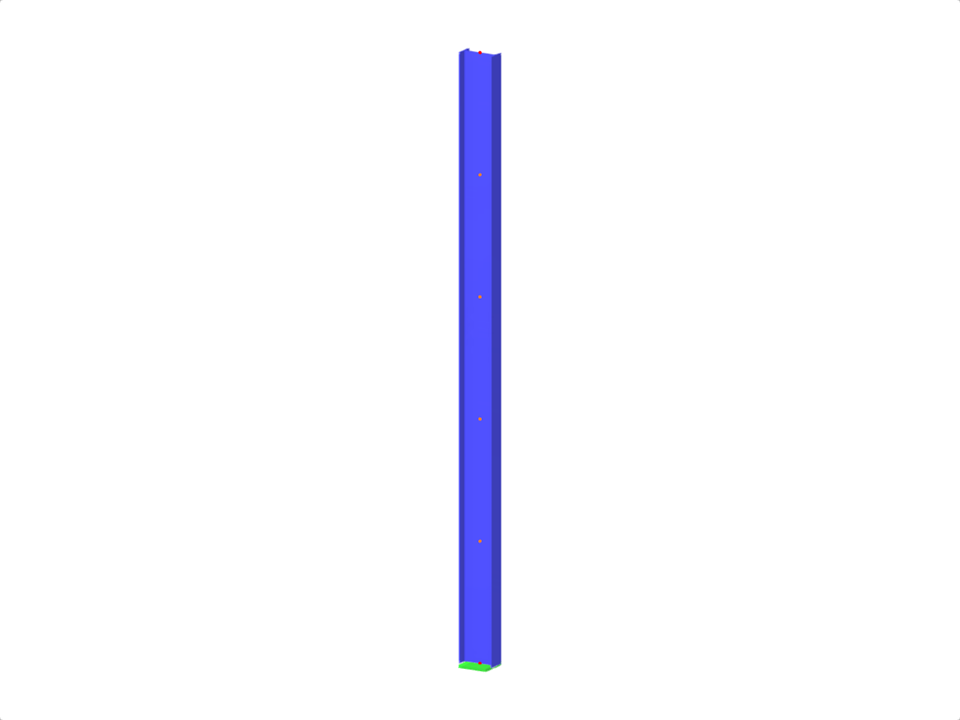

Colonna di acciaio
Numero di nodi | 6 |
Numero di linee | 1 |
Numero di aste | 1 |
Numero di superfici | 0 |
Numero di solidi | 0 |
Numero di casi di carico | 6 |
Nr. di combinazioni di carico | 1 |
Nr. di combinazioni di risultati | 0 |
Peso totale | 0,211 t |
Dimensioni (metriche) | 0,000 x 5,000 x 0,000 m |
Dimensioni (imperiali) | 0 x 16.4 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
