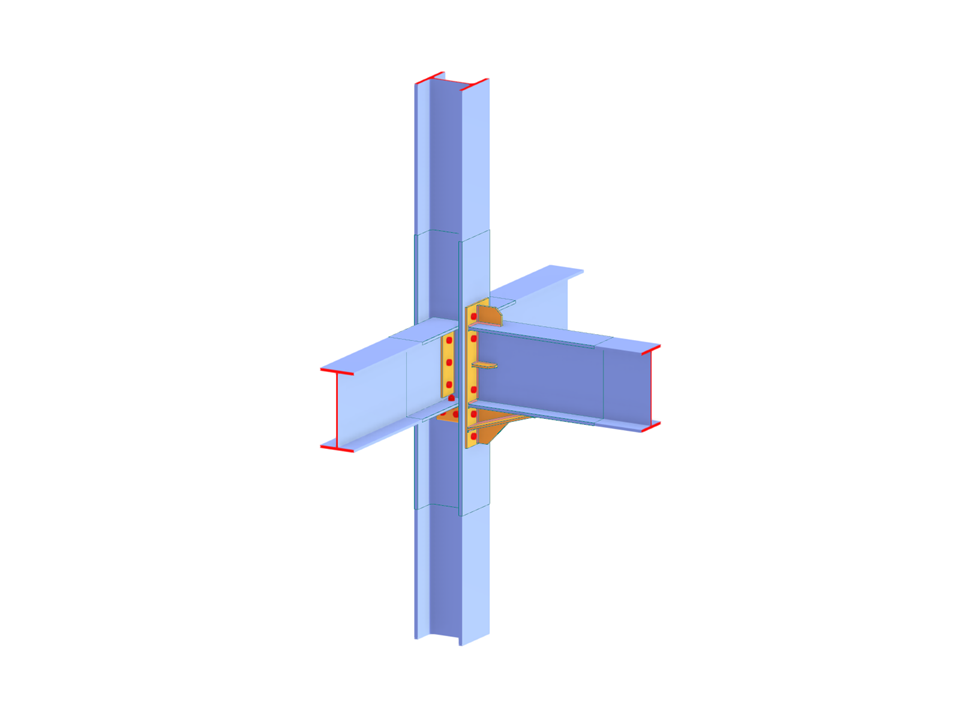

Un giunto in acciaio rigido a flessione con rinforzi integrati migliora la trasmissione dei carichi e aumenta la stabilità. Il rinforzo posizionato con precisione ottimizza la rigidezza intrinseca a flessione e riduce le deformazioni sotto carico dinamico. La costruzione si basa su norme attuali e consente una stima affidabile delle proprietà del collegamento.
Modello utilizzato in
Complessivamente
Questa pagina ha 0valutazioni degli utenti.
| 5 stelle | ||
| 4 stelle | ||
| 3 stelle | ||
| 2 stelle | ||
| 1 stella |
Giunto in acciaio con anima
| Numero di nodi | 6 |
| Numero di linee | 5 |
| Numero di aste | 5 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 6 |
| Nr. di combinazioni di carico | 12 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,208 t |
| Dimensioni (metriche) | 1,000 x 2,500 x 2,000 m |
| Dimensioni (imperiali) | 3.28 x 8.2 x 6.56 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
