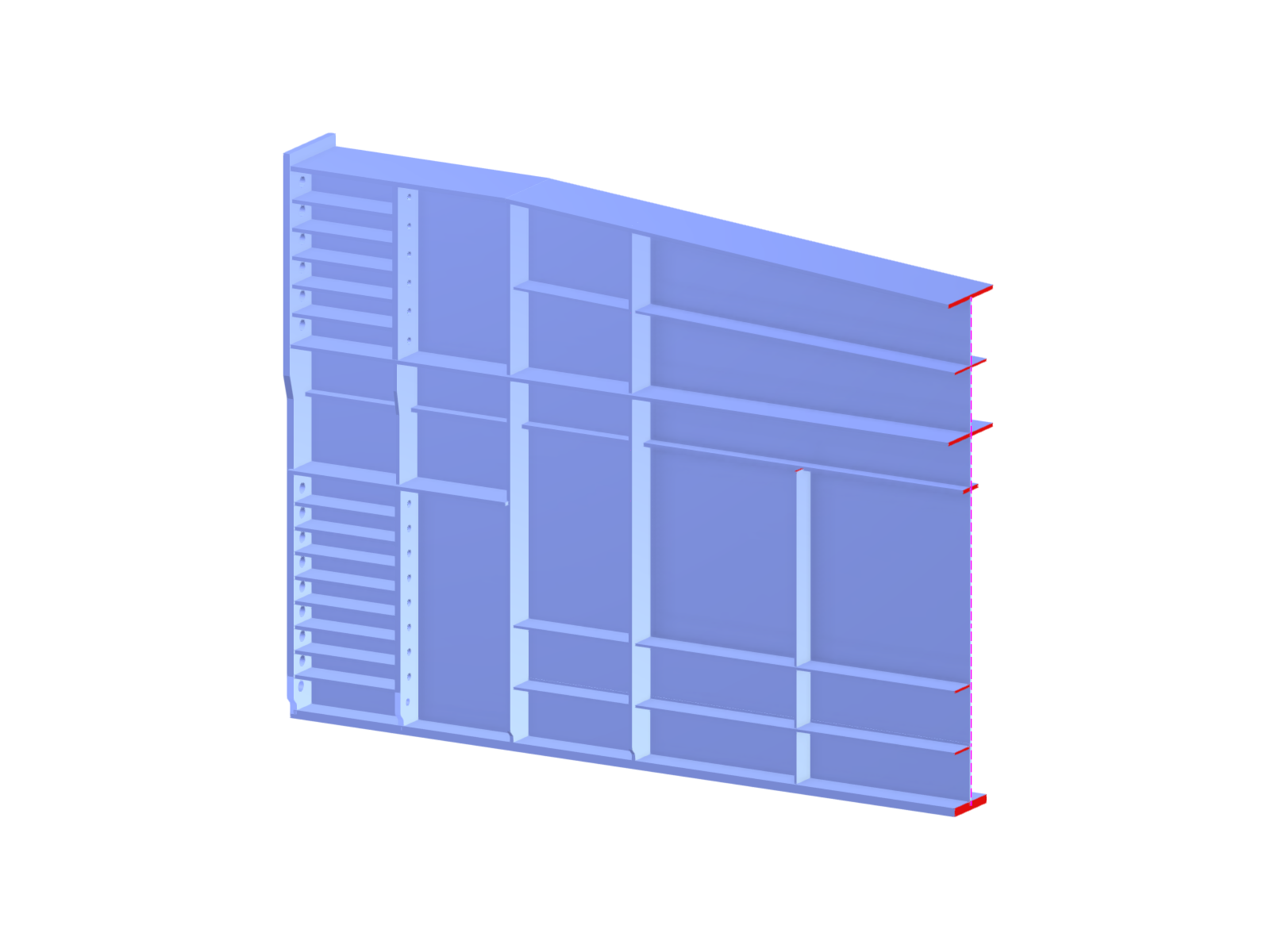

Collegamento alla campata del viadotto sulla D35

Quando si generano pareti di taglio e travi profonde, è possibile assegnare non solo superfici e celle, ma anche aste.

Il modello dell'edificio è calcolato in due fasi:

• Calcolo 3D globale dell'intero modello, in cui le solette sono modellate come un piano rigido (diaframma) o come un piano flettente
• Calcolo 2D locale dei singoli piani

Dopo il calcolo, i risultati delle colonne e delle pareti dal calcolo 3D e i risultati delle solette dal calcolo 2D sono combinati in un unico modello. Ciò significa che non è necessario passare dal modello 3D ai singoli modelli 2D delle solette. L'utente lavora solo con un modello, risparmia tempo prezioso ed evita possibili errori nello scambio manuale di dati tra il modello 3D e i singoli modelli 2D del piano.

Le superfici verticali nel modello possono essere suddivise in pareti di taglio e travi parete. Il programma genera automaticamente le aste dei risultati interni da questi oggetti parete, in modo che possano essere progettate come aste secondo la norma selezionata nell'add-on Verifica calcestruzzo per RFEM 6.

Per gli elementi nei modelli di edifici, sono disponibili diversi strumenti di modellazione:

• Linea verticale
• Colonna
• Parete
• Asta della trave
• Soffitto rettangolare
• Lastra poligonale
• Apertura rettangolare nel soffitto
• Apertura poligonale del soffitto

Questa funzione consente di definire elementi sul piano terra (ad esempio, un layer di sfondo) con la creazione di elementi multipli associati nello spazio.
