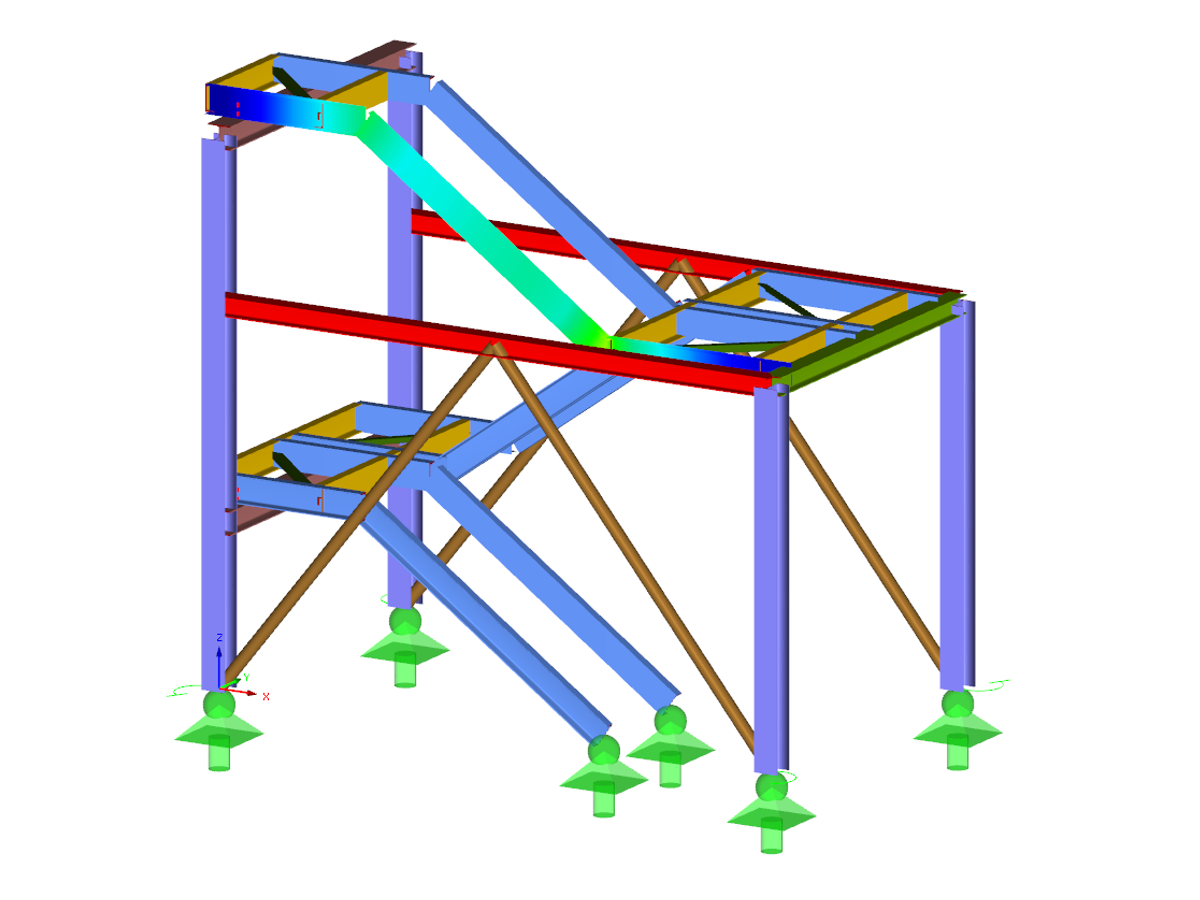

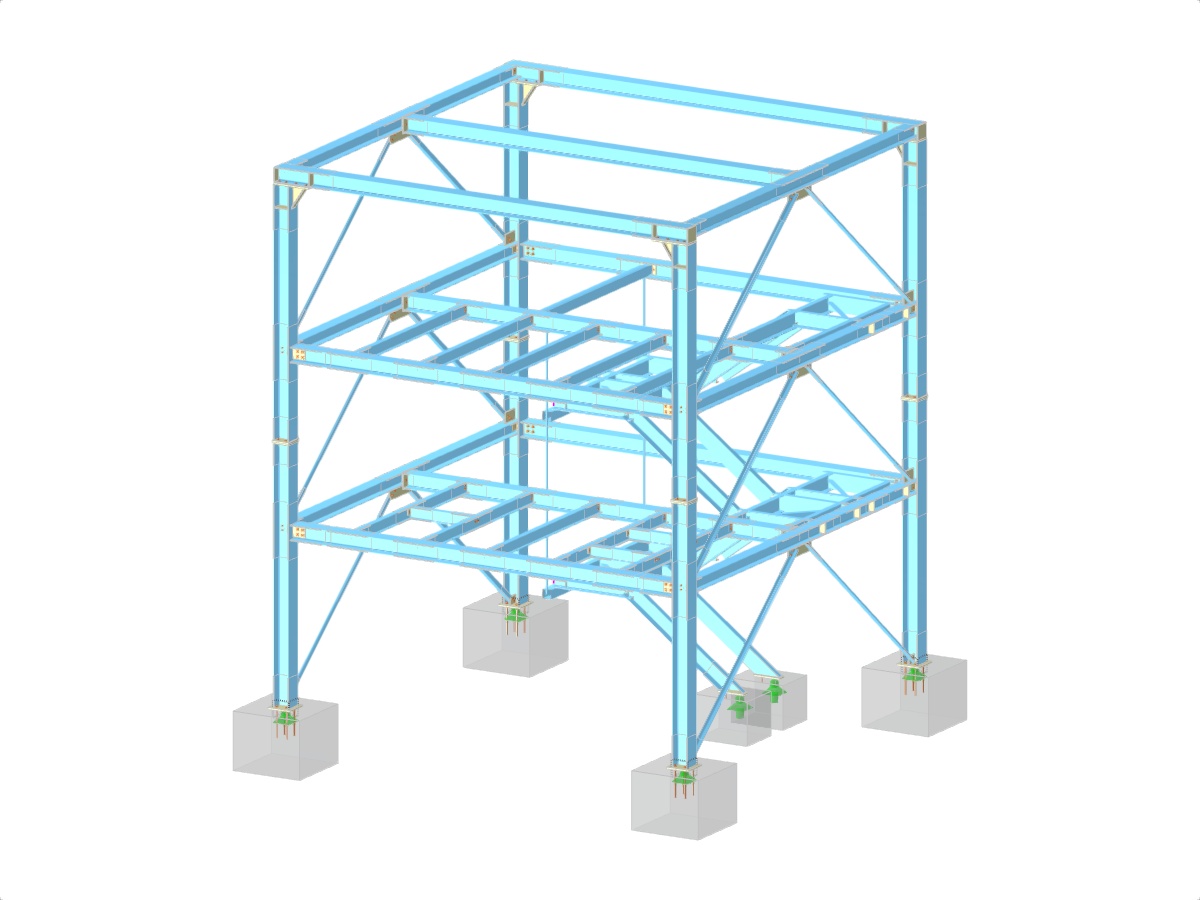

Questo modello 3D presenta una torre in acciaio con scala integrata. Evidenzia giunti in acciaio efficienti con connessioni robuste e solide fondazioni. Il progetto offre una dettagliata precisione per progetti di costruzioni in acciaio, assicurando un affidabile trasferimento dei carichi. Ideale per analisi avanzate di strutture complesse in acciaio, il modello sottolinea strategie progettuali innovative.
Modello utilizzato in
Complessivamente
Questa pagina ha 0valutazioni degli utenti.
| 5 stelle | ||
| 4 stelle | ||
| 3 stelle | ||
| 2 stelle | ||
| 1 stella |
Torre in acciaio con collegamenti in acciaio
| Numero di nodi | 129 |
| Numero di linee | 205 |
| Numero di aste | 205 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 15 |
| Nr. di combinazioni di carico | 26 |
| Nr. di combinazioni di risultati | 1 |
| Peso totale | 8,226 t |
| Dimensioni (metriche) | 6,000 x 7,200 x 6,000 m |
| Dimensioni (imperiali) | 19.69 x 23.62 x 19.69 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
