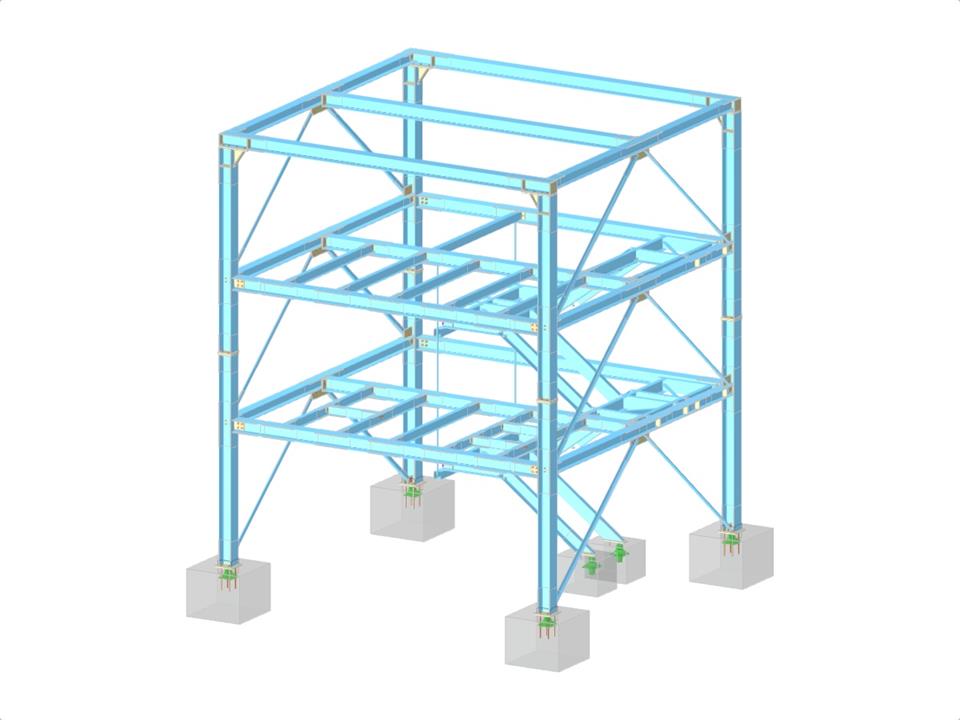

Este modelo 3D presenta una torre de acero con una escalera integrada. Resalta las uniones de acero eficientes con conexiones robustas y cimientos sólidos. El diseño ofrece un detallado preciso para proyectos de construcción en acero mientras asegura una transferencia de carga confiable. Ideal para análisis avanzados de estructuras de acero complejas, el modelo destaca estrategias de diseño innovadoras.
Modelo utilizado en
Total
Esta página tiene 0 valoraciones de usuarios.
| 5 estrellas | ||
| 4 estrellas | ||
| 3 estrellas | ||
| 2 estrellas | ||
| 1 estrella |
Torre de acero con conexiones de acero
| Número de nudos | 129 |
| Número de líneas | 205 |
| Número de barras | 205 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 15 |
| Número de combinaciones de carga | 26 |
| Número de combinaciones de resultados | 1 |
| Peso completo | 8,226 t |
| Dimensiones (métricas) | 6,000 x 7,200 x 6,000 m |
| Dimensiones (imperiales) | 19.69 x 23.62 x 19.69 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
.png?mw=320&hash=3c6cc03aa6f556e5f77ab307d4cee7f2c0e050d0)
13-10-2025
Cursos de formación en Dlubal
27-10-2025
Cursos de formación en Dlubal
.png?mw=350&hash=6eaa339e57e511d092af43ce013e521254c93d0f)
Duración: 00:02:51 min
Duración: 01:00:47 min
Duración: 01:15:49 min
Duración: 00:53:57 min
Duración: 00:02:09 min
Duración: 01:10:25 min
Duración: 00:49:22 min
Característica del producto
Duración: 00:00:59 min

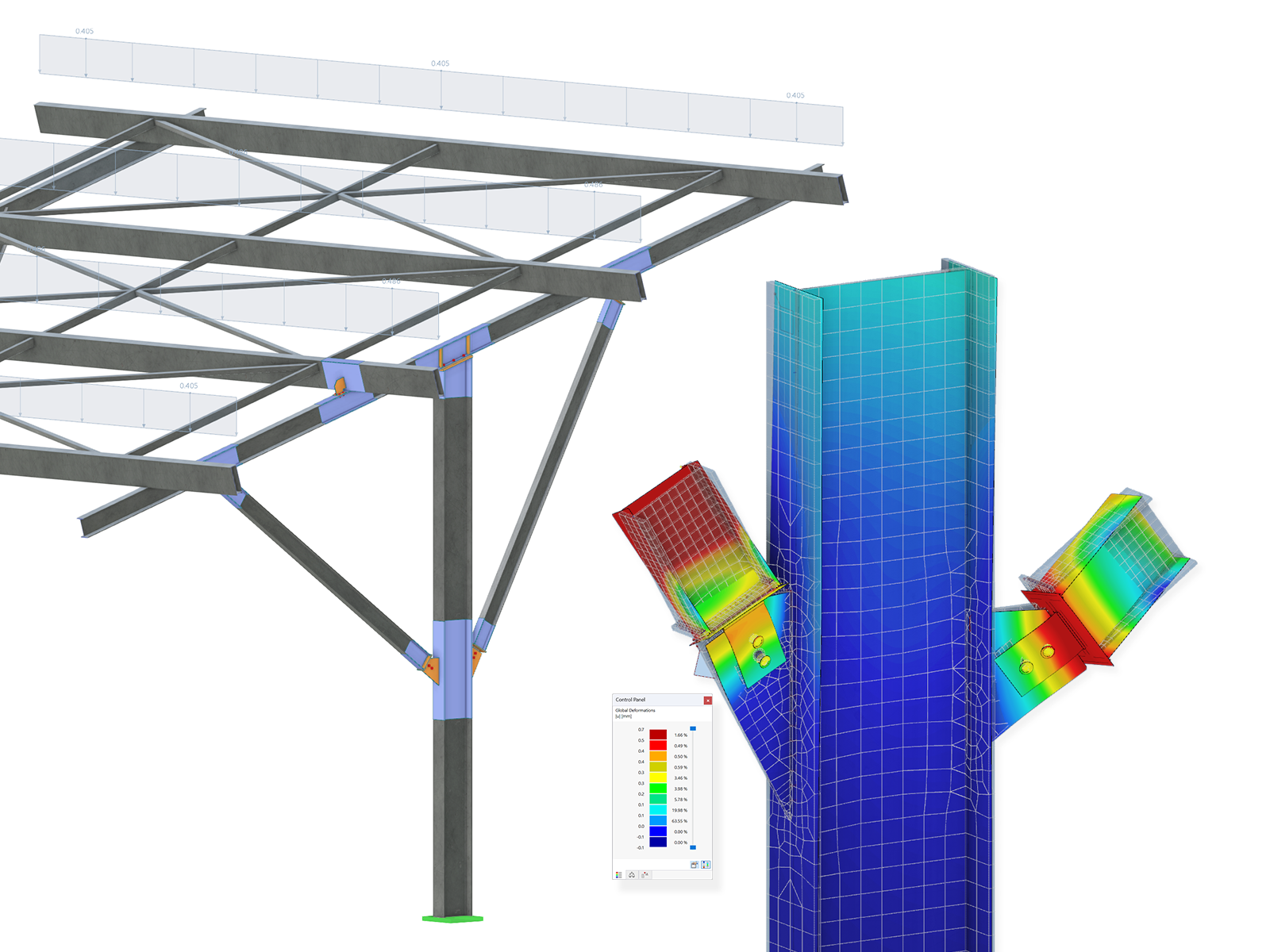

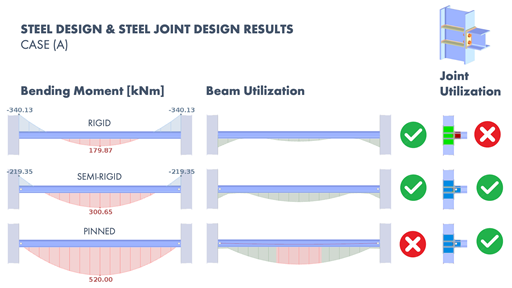

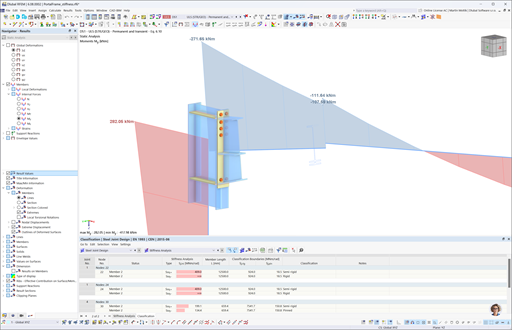

Comprender la rigidez de las conexiones de acero es crucial en el diseño estructural. A menudo, las conexiones se tratan como estrictamente articuladas o rígidas, pero esto puede conducir a diseños poco económicos o incluso peligrosos. Explore cómo RFEM y el complemento Uniones de acero de Dlubal Software ayudan a verificar la rigidez de las conexiones y el momento resistente, asegurando comprobaciones de diseño más seguras y económicas.

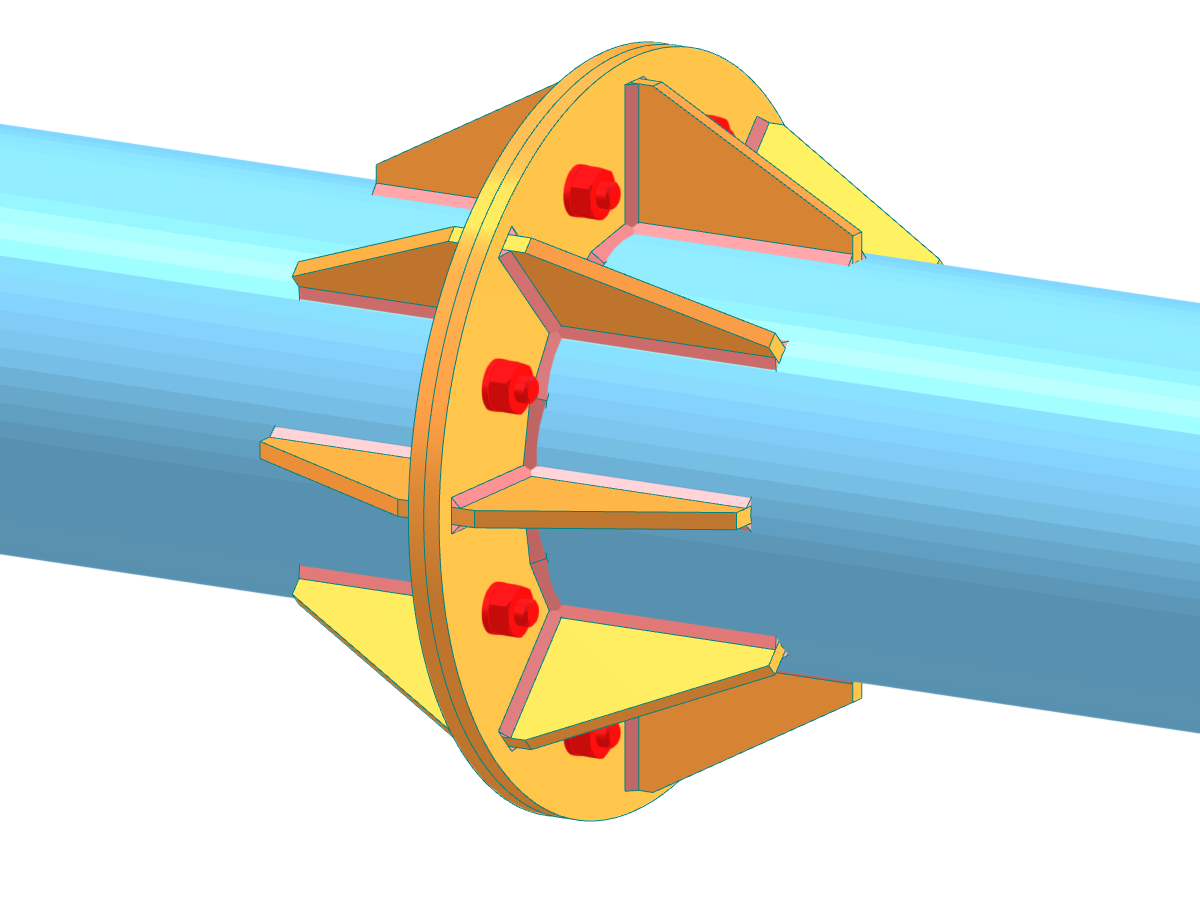

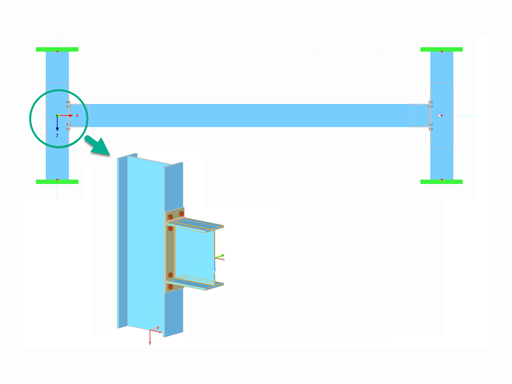

Este artículo le mostrará cómo modelar uniones tubulares rigidizadas en el complemento Uniones de acero.
.png?mw=512&hash=d27492014bf6070460be331541f846b202900f89)
El complemento Uniones de acero para RFEM 6 ha dado un paso significativo al introducir las articulaciones semirrígidas, una característica que mejora drásticamente la forma en que se modelan las conexiones de acero en el análisis estructural. Esta nueva capacidad permite a los ingenieros ir más allá de los supuestos tradicionales de conexión rígida o articulada, ofreciendo una forma más precisa y flexible de representar el comportamiento de las uniones. Con la capacidad de simular la rigidez de la unión a través del análisis avanzado de la rigidez inicial, el proceso de diseño se vuelve más realista y optimizado, allanando el camino para proyectos más seguros y rentables.
Este artículo muestra cómo iniciar y realizar el análisis en el software, seguido de un breve debate del concepto subyacente.
.jpg?mw=350&hash=09be80a0f97e907061bdf3e046bc16af80e93b30)
Conexiones atornilladas de acero con cartelas en la estructura de la marquesina.
Descargue el modelo de análisis estructural y ábralo con el programa de elementos finitos RFEM 6 usando el complemento Uniones de acero.

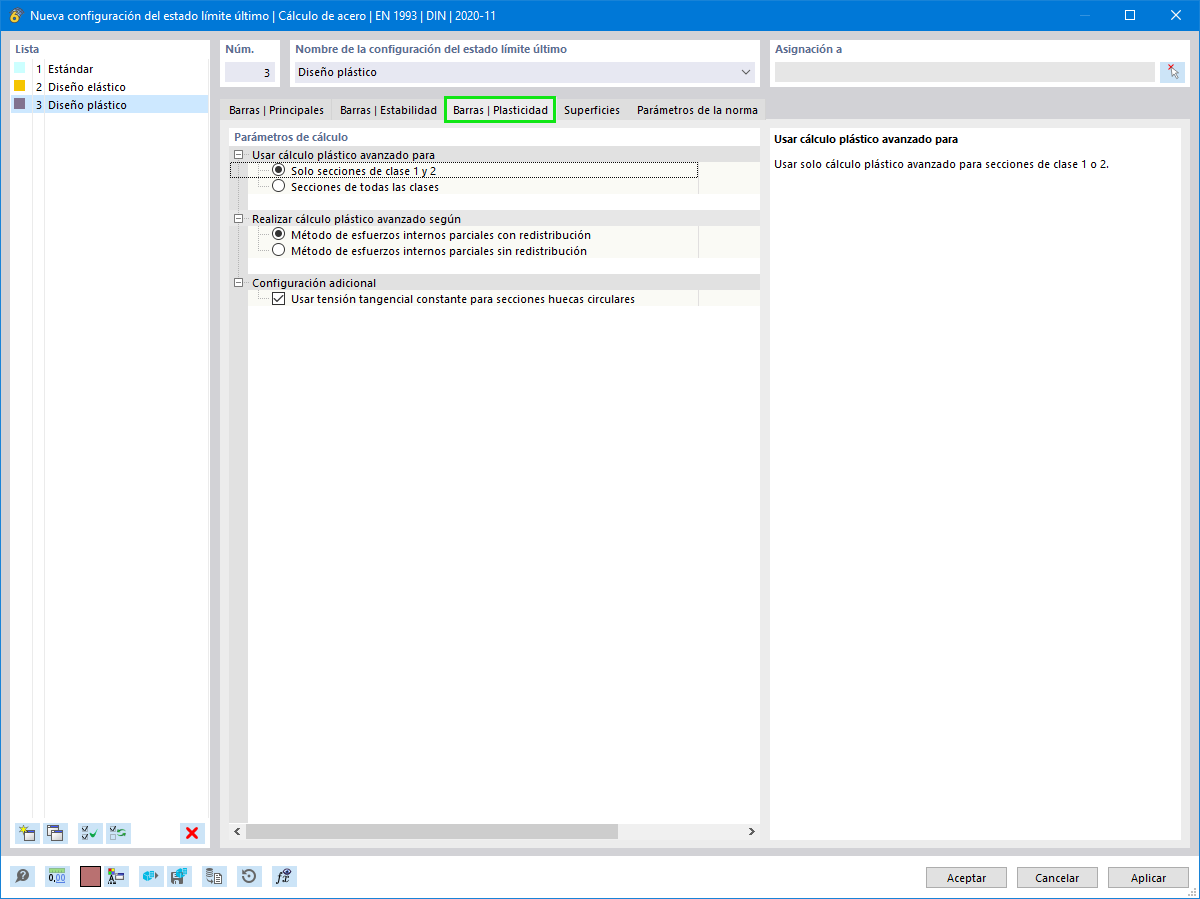

En el complemento Dimensionamiento de acero, tiene a su disposición el método de partes de momentos con y sin redistribución del Prof. Kindmann para el dimensionamiento de acero según EN 1993-1-1.
Con el método, se pueden realizar verificaciones plásticas de secciones transversales incluso en casos que no están explícitamente regulados en el Eurocódigo (por ejemplo, interacción con el momento de alabeo). El método se puede activar en la configuración de capacidad de carga para el dimensionamiento de acero.

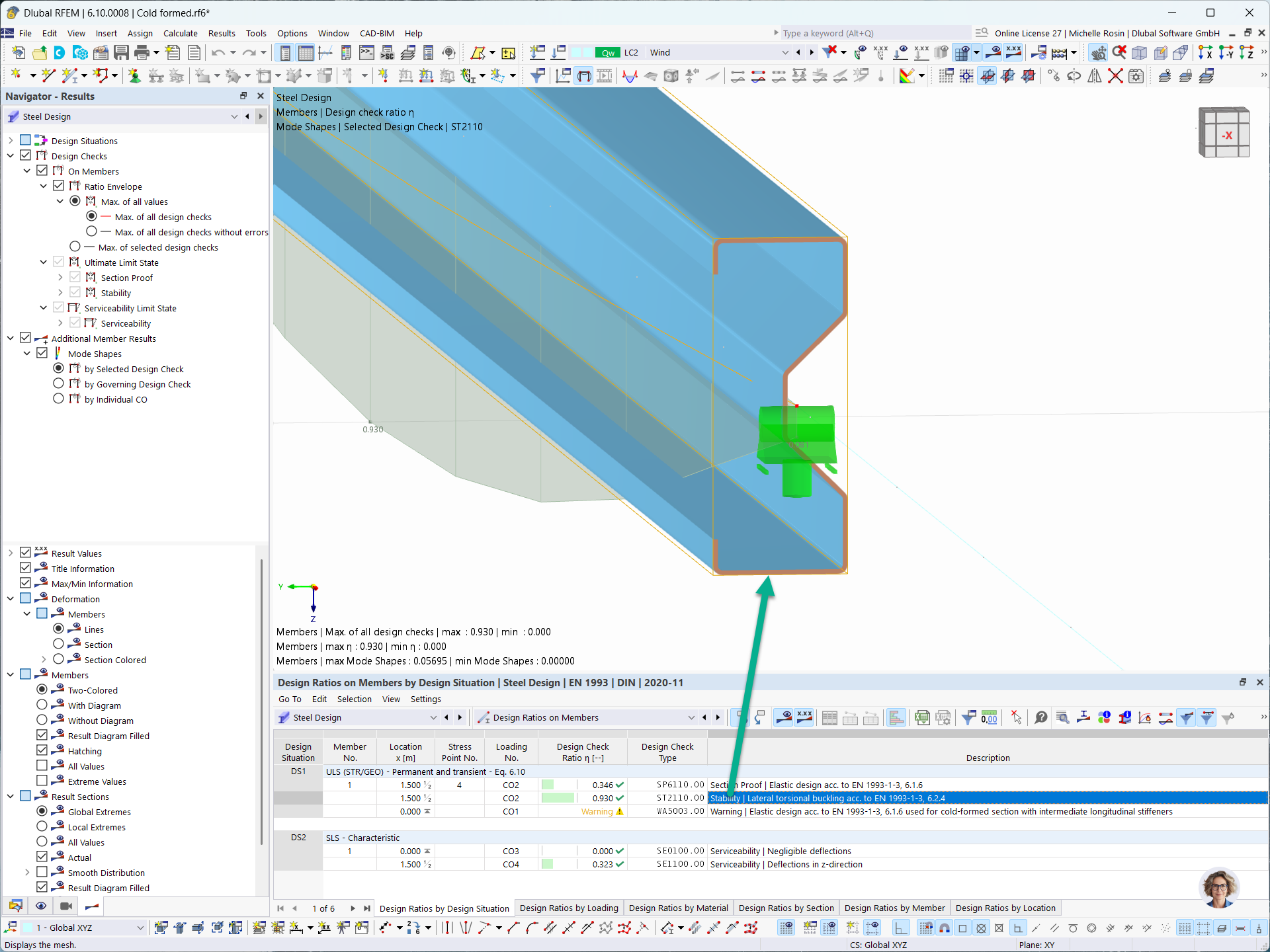

En el complemento Diseño de acero, se pueden realizar verificaciones de estabilidad de perfiles RSECTION conformados en frío, así como perfiles de base de datos con rigidizadores intermedios (perfiles Sigma, etc.) según EN 1993-1-3.
.png?mw=512&hash=2d8e6009654609b1f137a08a8570843737069b1a)

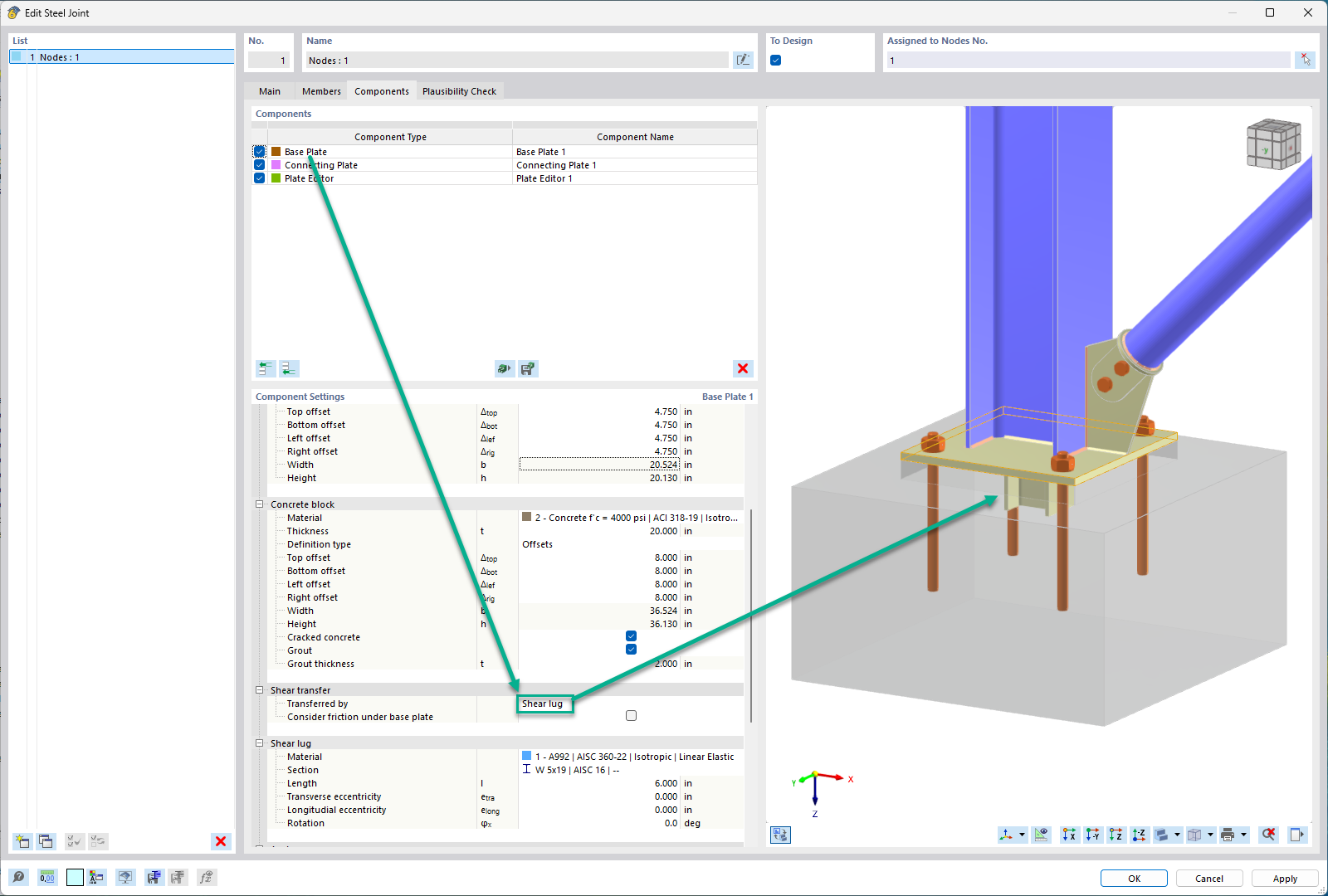

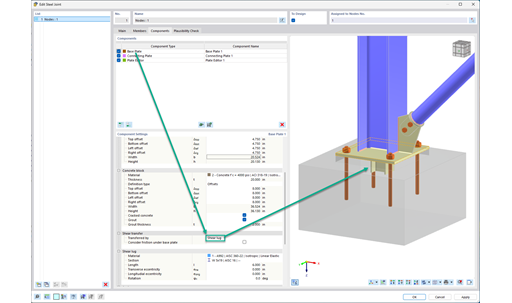

En el complemento de conexiones de acero, tiene la opción de considerar la transmisión de corte entre una placa base y un bloque de hormigón mediante un pasador de corte.
