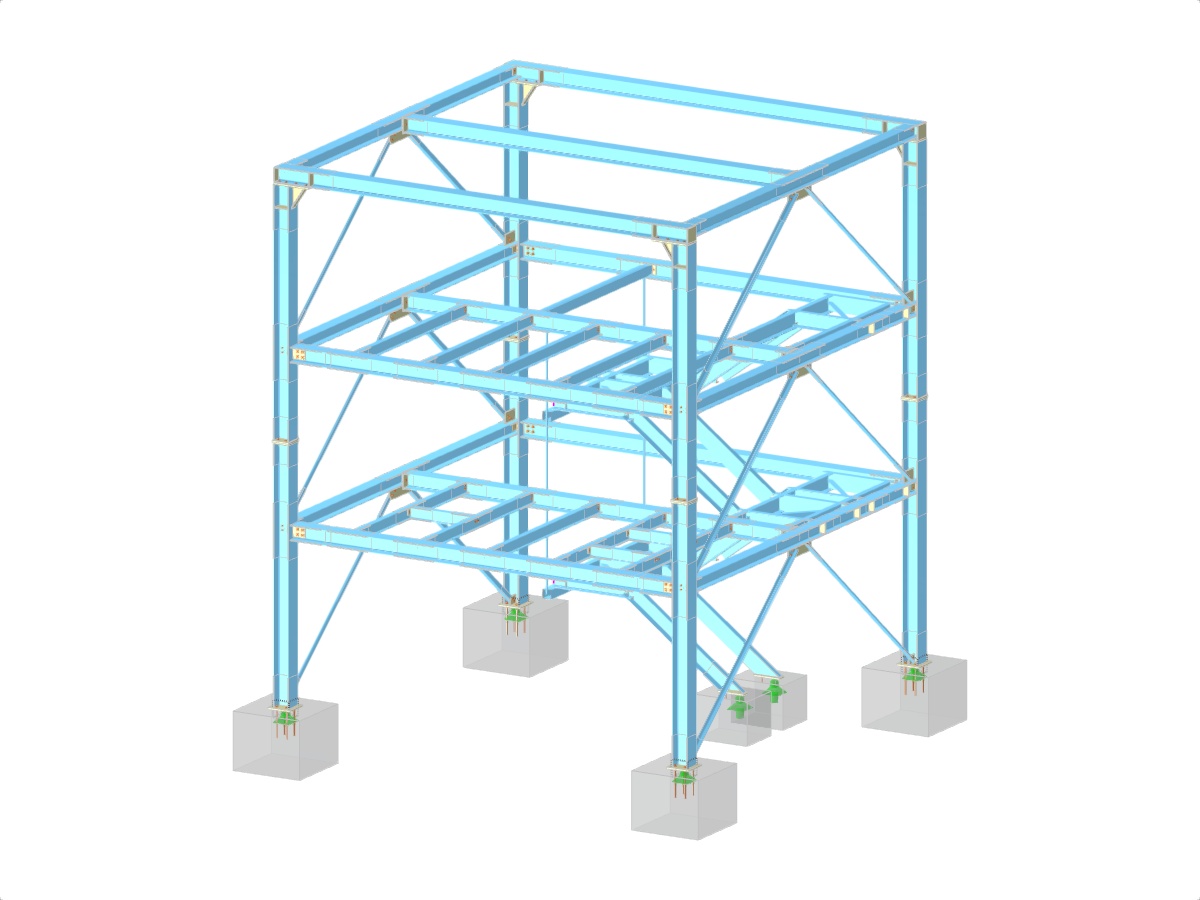

Ten model 3D przedstawia stalową wieżę z wbudowaną klatką schodową. Podkreśla efektywne połączenia stalowe, solidne fundamenty i zapewnia niezawodny przepływ obciążeń. Projekt oferuje precyzyjne detale dla konstrukcji stalowych, idealny do zaawansowanej analizy skomplikowanych konstrukcji stalowych i nowatorskich strategii projektowych.
Model wykorzystany w
Łącznie
Ta strona ma 0 ocen użytkowników.
| 5 gwiazdek | ||
| 4 gwiazdki | ||
| 3 gwiazdki | ||
| 2 gwiazdki | ||
| 1 gwiazdka |
Wieża stalowa z połączeniami stalowymi
| Liczba węzłów | 129 |
| Liczba linii | 205 |
| Liczba prętów | 205 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 15 |
| Ilość KO | 26 |
| Liczba kombinacji wyników | 1 |
| Ciężar całkowity | 8,226 t |
| Wymiary (metryczne) | 6,000 x 7,200 x 6,000 m |
| Wymiary (imperialne) | 19.69 x 23.62 x 19.69 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
Powiązane modele
..png?mw=320&hash=bd2e7071b02d74aef6228d22c4b83867d2d7e1a5)
2025-05-08
.png?mw=350&hash=099a93d8ab92b14757d220dfb4dd9e4c96076dae)
Ogólne informacje
Trwanie: 00:02:51 min
Ogólne informacje
Trwanie: 00:49:22 min
Trwanie: 00:00:59 min
Trwanie: 00:00:56 min
Trwanie: 00:53:57 min
Trwanie: 01:05:10 min
Trwanie: 01:24:40 min
Funkcja produktu
Trwanie: 00:00:40 min

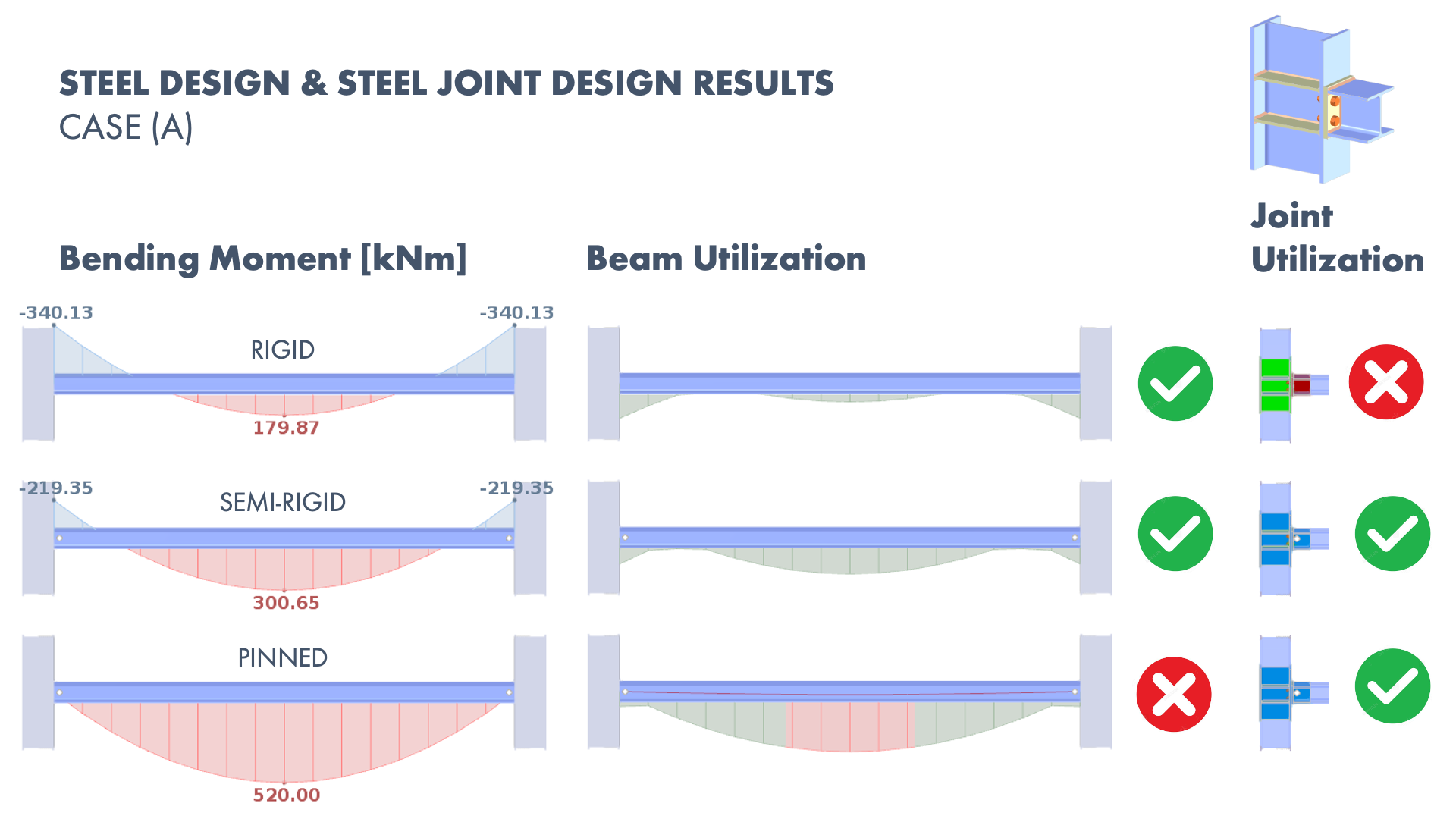

Zrozumienie sztywności połączeń stalowych ma kluczowe znaczenie w projektowaniu konstrukcji. Często połączenia są traktowane jako połączenia całkowicie sztywne lub przegubowe, co może prowadzić do nieekonomicznych lub nawet ryzykownych warunków projektowych. Dowiedz się, w jaki sposób program RFEM firmy Dlubal i rozszerzenie Połączenia stalowe pomagają weryfikować sztywność połączeń i nośność na zginanie, zapewniając bezpieczniejsze i bardziej ekonomiczne warunki projektowe.

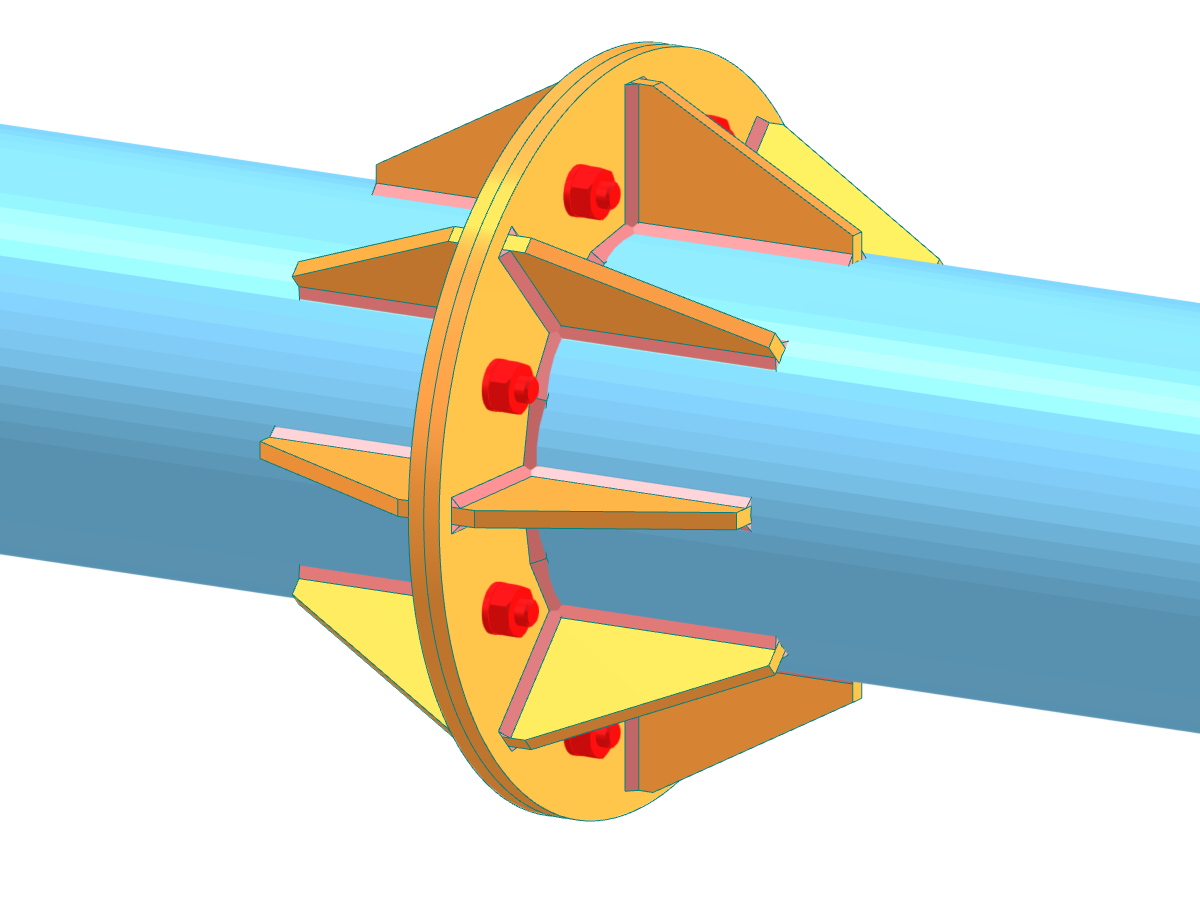

Z tego artykułu dowiesz się, jak modelować usztywnione połączenia rurowe w rozszerzeniu Połączenia stalowe.
.png?mw=512&hash=d27492014bf6070460be331541f846b202900f89)
Rozszerzenie Połączenia stalowe dla programu RFEM 6 zrobiło znaczący krok naprzód, wprowadzając przeguby półsztywne, funkcję, która znacznie poprawia modelowanie połączeń stalowych w analizie statyczno-wytrzymałościowej. Ta nowa funkcja pozwala inżynierom wyjść poza tradycyjne założenia dotyczące połączeń sztywnych lub przegubowych, oferując dokładniejszy i bardziej elastyczny sposób odwzorowania zachowania połączeń. Dzięki możliwości symulacji sztywności połączenia poprzez zaawansowaną wstępną analizę sztywności, proces projektowania staje się bardziej realistyczny i zoptymalizowany, torując drogę dla bezpieczniejszych i bardziej opłacalnych projektów.
W tym artykule pokazano, jak rozpocząć i przeprowadzić analizę w oprogramowaniu, a następnie omówiono podstawowe pojęcie.

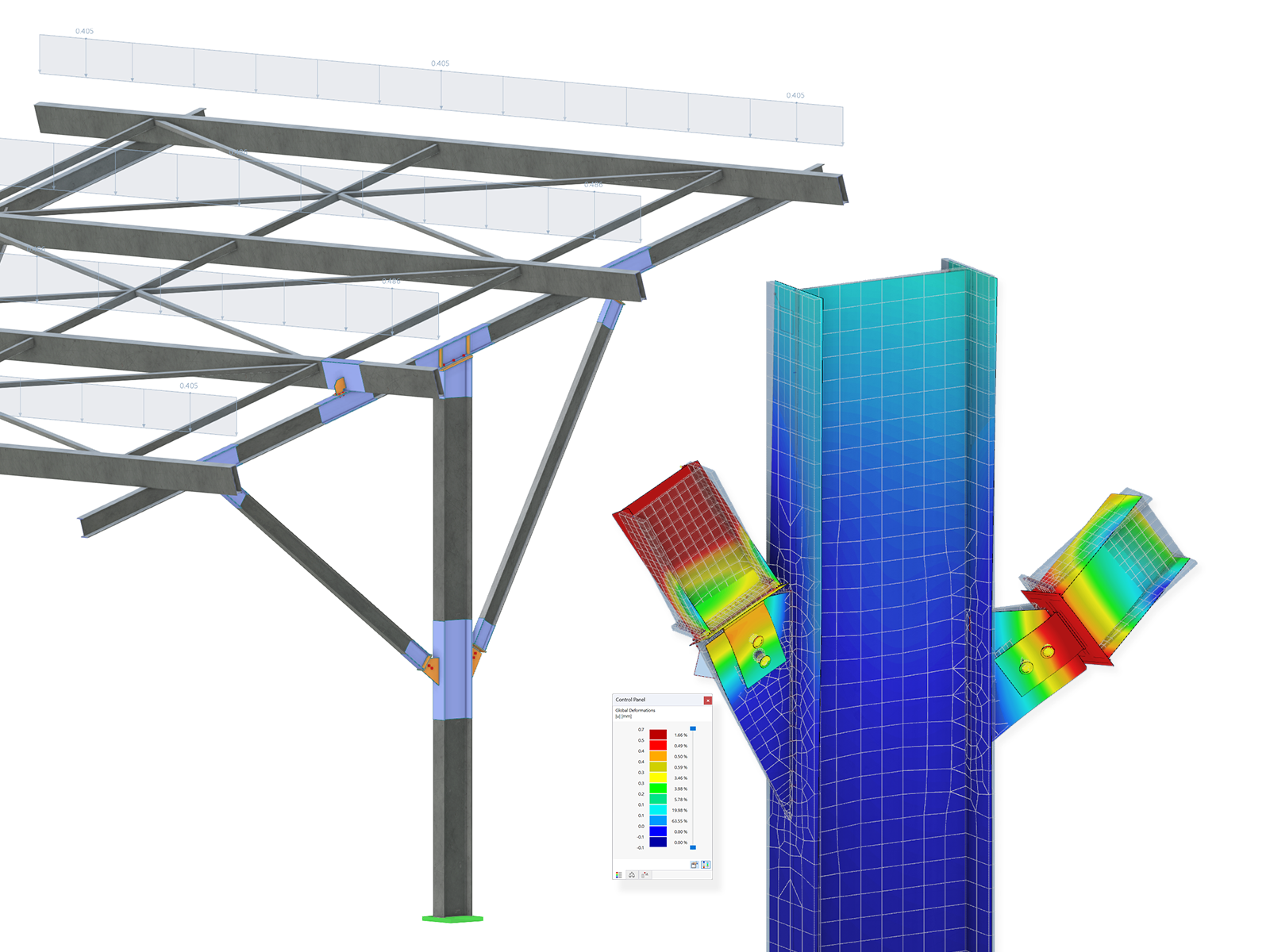

Stalowe połączenia śrubowe z blachami węzłowymi na konstrukcji zadaszenia.
