Visualizzazione dei dati delle forze di RWIND in ParaView

Dove si trovano i risultati di RWIND come i dati delle forze in ParaView?

Risposta:

ParaView è uno strumento open-source per la visualizzazione e il post-processing dei dati utilizzato per l'analisi di dati scientifici su larga scala. Viene ampiamente utilizzato in CFD, incluso RWIND, per analizzare e visualizzare i campi di flusso e presentare i dati corrispondenti.

  • Come RWIND e ParaView Lavorano Insieme

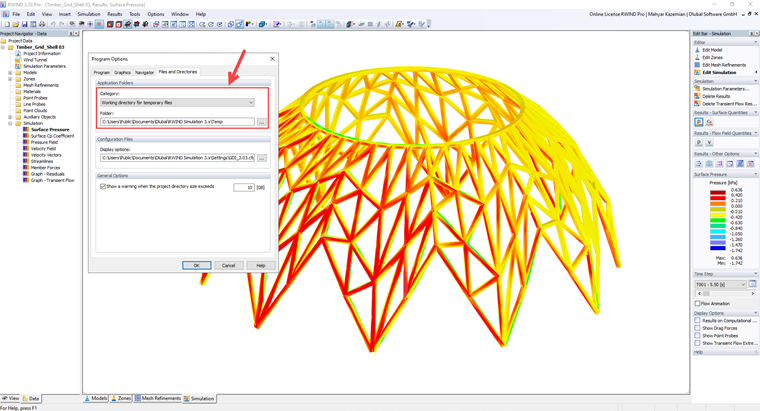

Passo 1) Esegui RWIND: Simula il flusso del vento attorno al tuo modello, quindi puoi andare nella directory di lavoro per accedere ai file temporanei secondo l'Immagine 1:

Illustrazione di un’interfaccia di gestione dei file che mostra una directory di lavoro con diversi tipi di file e cartelle.
1 Directory di lavoro per i file temporanei

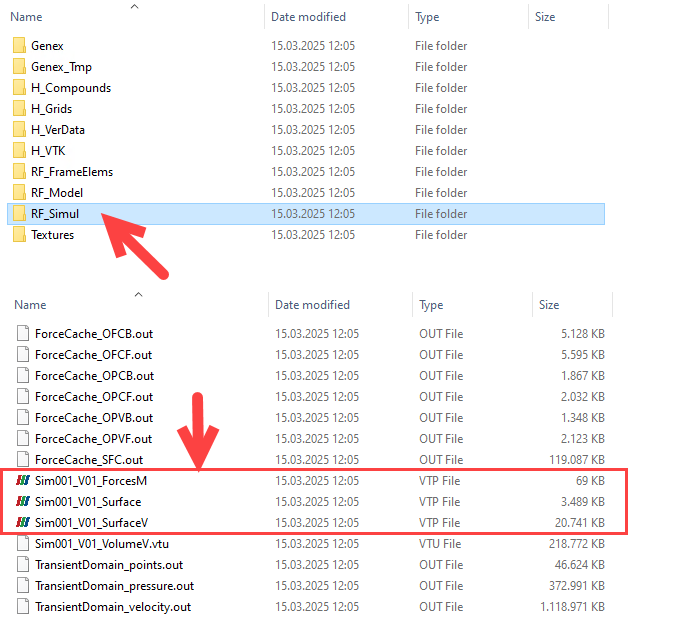

Passo 2) Naviga nella cartella RF-Simul e apri i file .VTP in ParaView, come mostrato nell'Immagine 2.

File in formato VTP mostrati in una directory di lavoro per un'analisi avanzata dei progetti di costruzione.
2 File VTP nella directory di lavoro

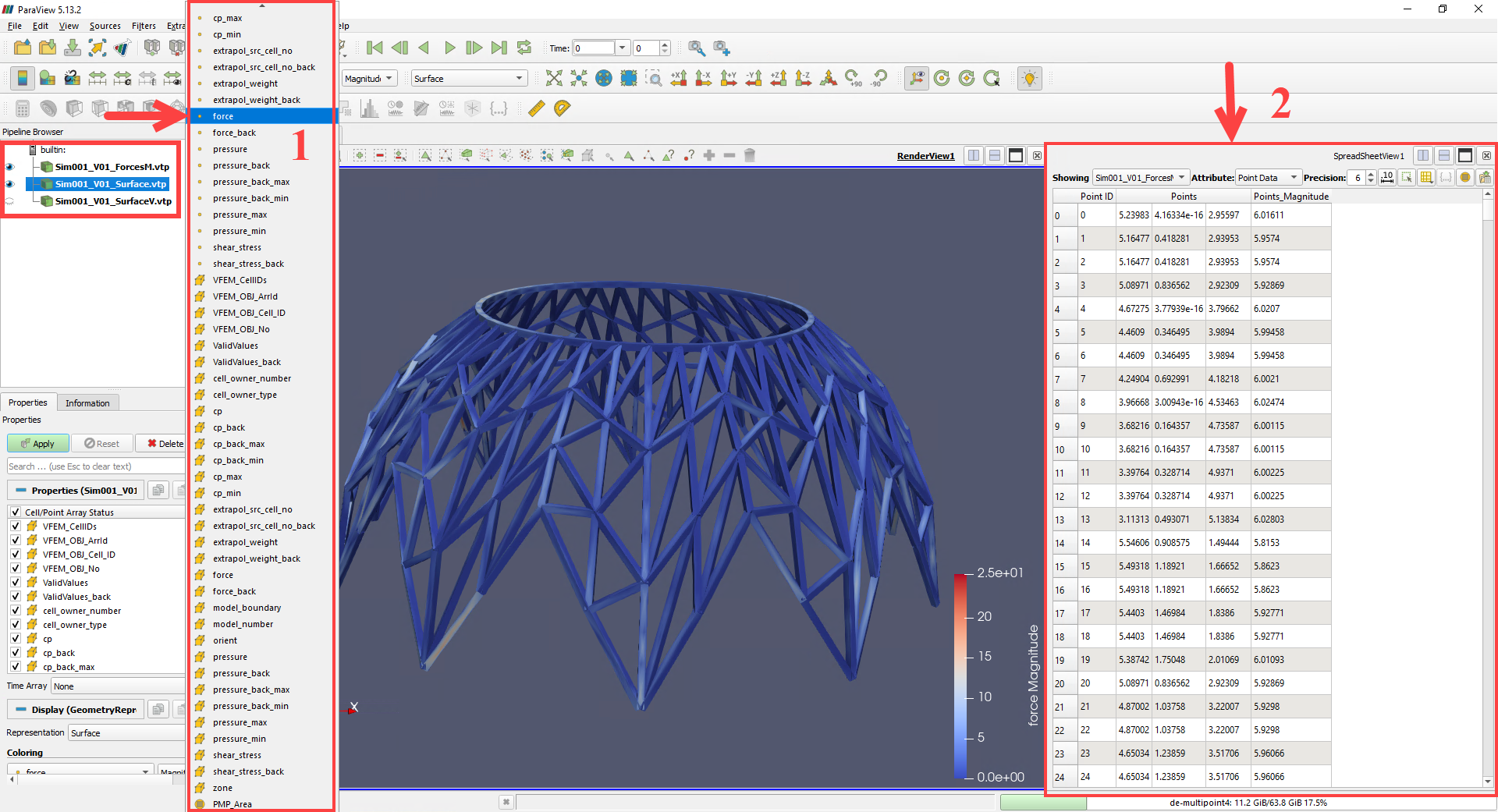

Passo 3) L'Immagine 3 rappresenta i dati delle forze strutturali dove i dati di "forza" possono essere selezionati dal menu a discesa, e i dati numerici corrispondenti sono visualizzati nella vista foglio di calcolo. La visualizzazione aiuta ad analizzare come le forze sono distribuite sulla struttura, permettendo all'utente di ricevere più dati come foglio di calcolo da CFD in ParaView.

Visualizzazione delle forze nodali dell'analisi del carico del vento in ParaView utilizzando i dati della simulazione di RWIND
3 Risultati di RWIND come Dati di Forza in ParaView

I dati .VTP sono disponibili per il download al seguente link:

Dati ParaView
