Visualizing RWIND Forces Data in ParaView

How can I find RWIND results such as forces data in ParaView?

Antwort:

ParaView is an open-source data visualization and post-processing tool used for large-scale scientific data analysis. It is widely used in CFD, including RWIND to analyze and visualize flow fields and presenting corresponding data.

  • How RWIND and ParaView Work Together

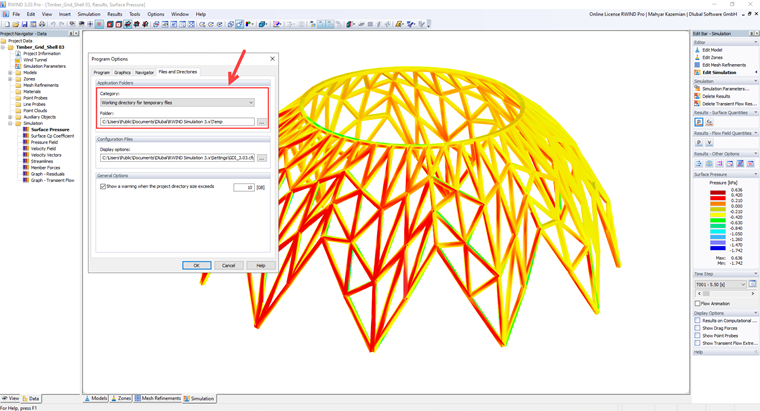

Step 1) Run RWIND: Simulate wind flow around your model, then you can go to the working directory to access temporary files according to the image 1:

Darstellung einer Dateiverwaltungsschnittstelle, die ein Arbeitsverzeichnis mit verschiedenen Dateitypen und Ordnern zeigt.
1 Arbeitsverzeichnis für temporäre Datei

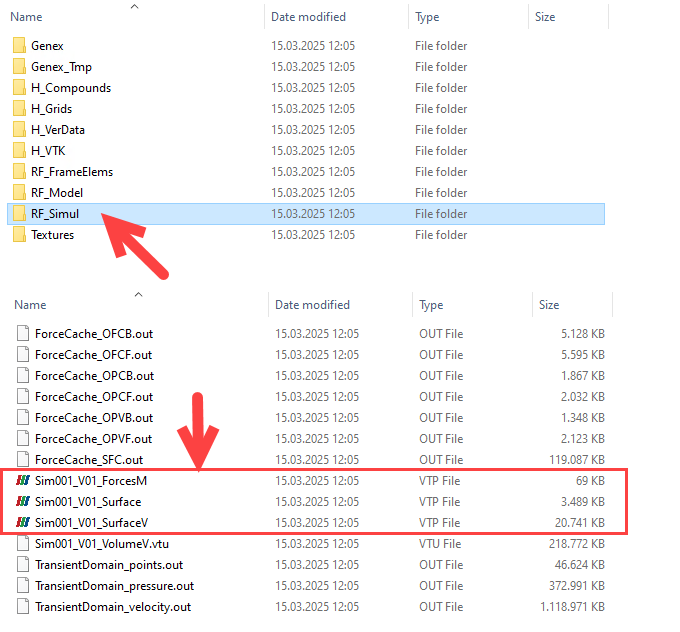

Step 2) Navigate to the RF-Simul folder and open the .VTP files in ParaView, as shown in Image 2.

Dateien im VTP-Format, die in einem Arbeitsverzeichnis für die erweiterte Analyse in Bauprojekten angezeigt werden.
2 .VTP-Dateien im Arbeitsverzeichnis

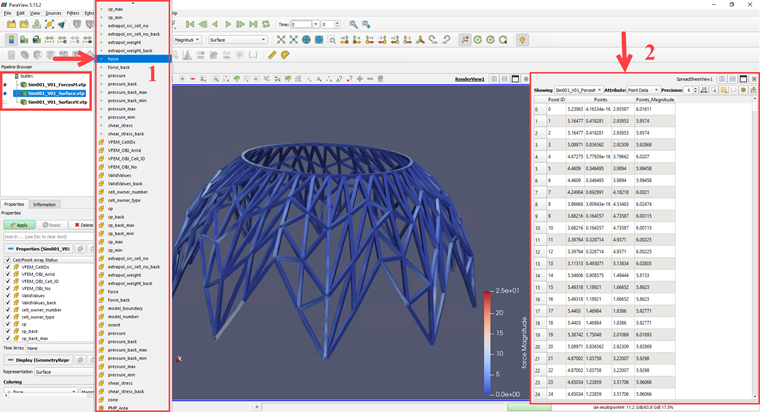

Step 3) Image 3 represents a structural force data where the it can be selected the "force" data from the dropdown menu, and the corresponding numerical data is displayed in the spreadsheet view. The visualization helps analyze how forces are distributed across the structure, allowing to receive more data as spreadsheet from CFD in ParaView.

Visualisierung von Knotenkräften aus der Windlastanalyse in Paraview mit RWIND-Simulationsdaten.
3 Ergebnisse von RWIND wie Kraftdaten in ParaView

.VTP data is available to download in the following link:

ParaView Data
