Визуализация данных сил RWIND в ParaView

Как мне найти результаты RWIND, например, данные о силах, в ParaView?

Ответ:

ParaView — это инструмент с открытым исходным кодом для визуализации данных и постобработки, используемый для анализа научных данных в крупном масштабе. Он широко используется в CFD, включая RWIND, для анализа и визуализации полей потоков и представления соответствующих данных.

  • Как RWIND и ParaView работают вместе

Шаг 1) Запустите RWIND: смоделируйте обтекание ветром вашей модели, затем перейдите в рабочую директорию, чтобы получить доступ к временным файлам, как показано на Изображении 1:

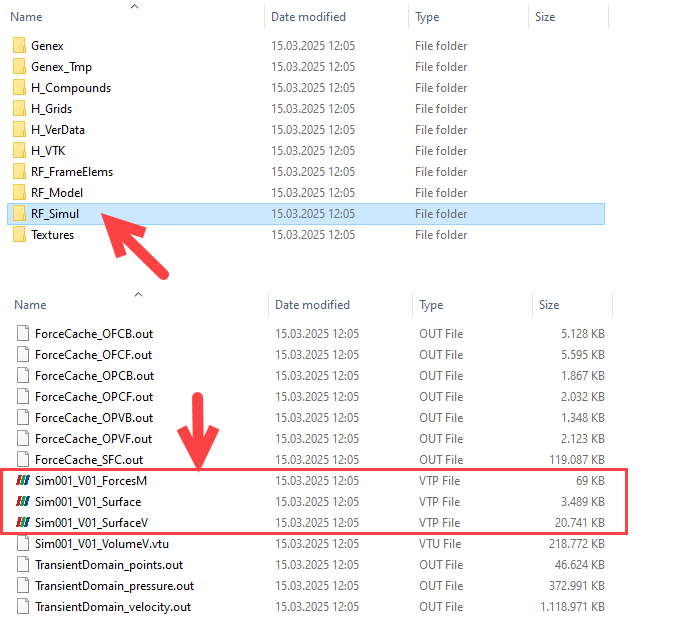

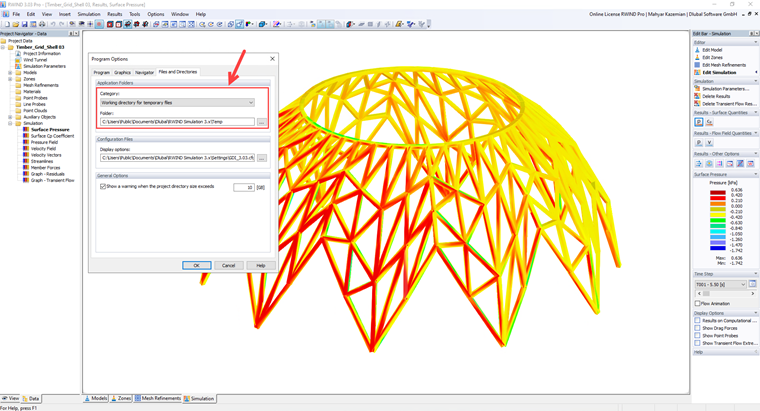

Изображение интерфейса управления файлами, отображающего рабочую директорию с различными типами файлов и папками.
1 Рабочий каталог временного файла

Шаг 2) Перейдите в папку RF-Simul и откройте файлы .VTP в ParaView, как показано на Изображении 2.

Файлы в формате VTP, показанные в рабочем каталоге для расширенного анализа строительных проектов.
2 Файлы .VTP в рабочем каталоге

Шаг 3) Изображение 3 представляет данные о структурных силах, где данные "силы" могут быть выбраны из выпадающего меню, и соответствующие числовые данные отображаются в формате электронной таблицы. Визуализация помогает анализировать, как силы распределяются по структуре, позволяя пользователю получать больше данных в виде электронной таблицы из CFD в ParaView.

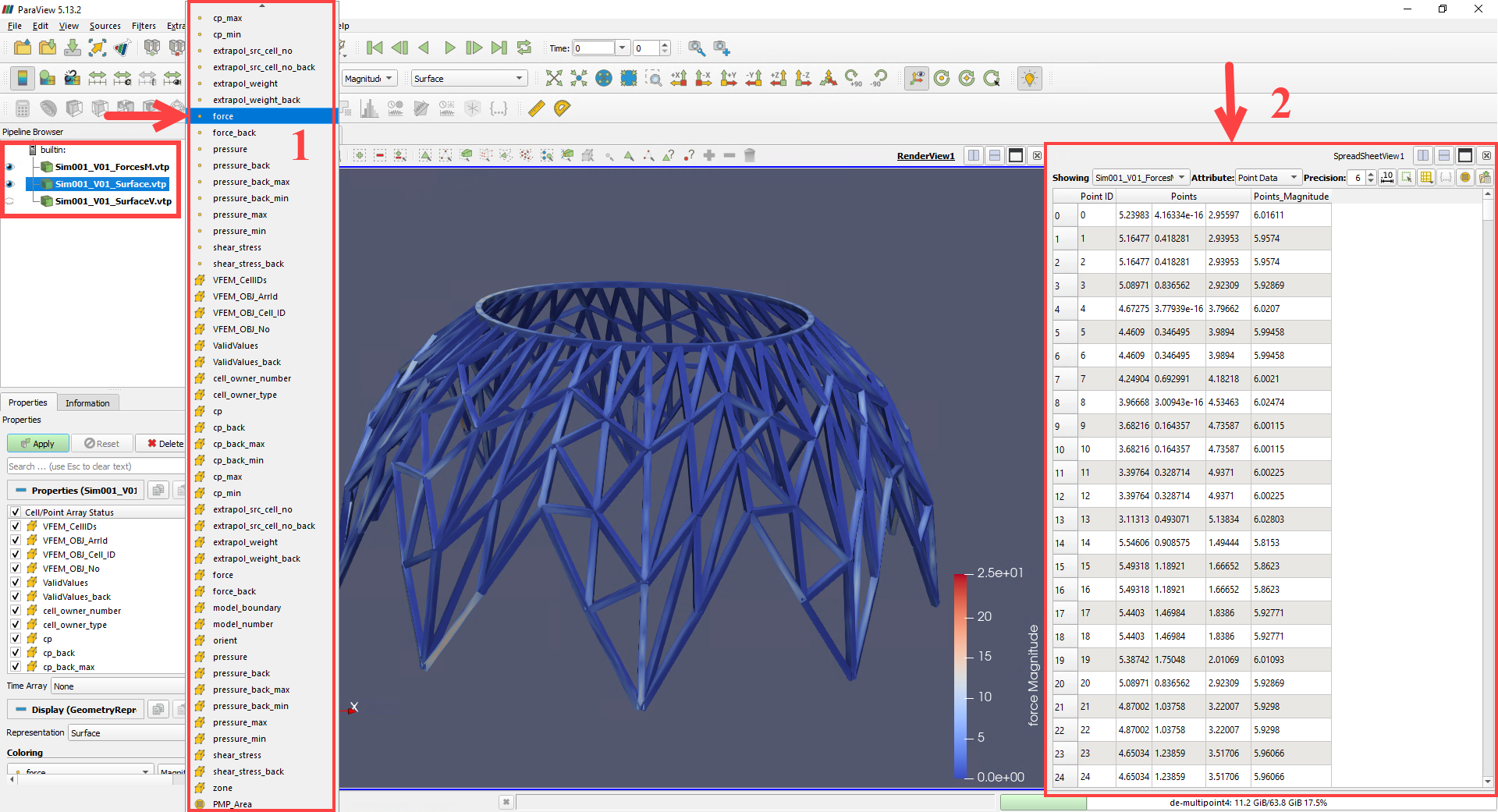

Визуализация сил в узлах из анализа ветровых нагрузок в ParaView с использованием данных симуляции RWIND
3 Результаты RWIND, например, данные сил в ParaView

Данные .VTP доступны для загрузки по следующей ссылке:

Данные ParaView
