如何在 ParaView 中找到 RWIND 结果，例如力的数据？
ParaView 是一个开源的数据可视化和后处理工具，用于大规模科学数据分析。它广泛应用于 CFD，包括 RWIND，以分析和可视化流场并呈现相应的数据。

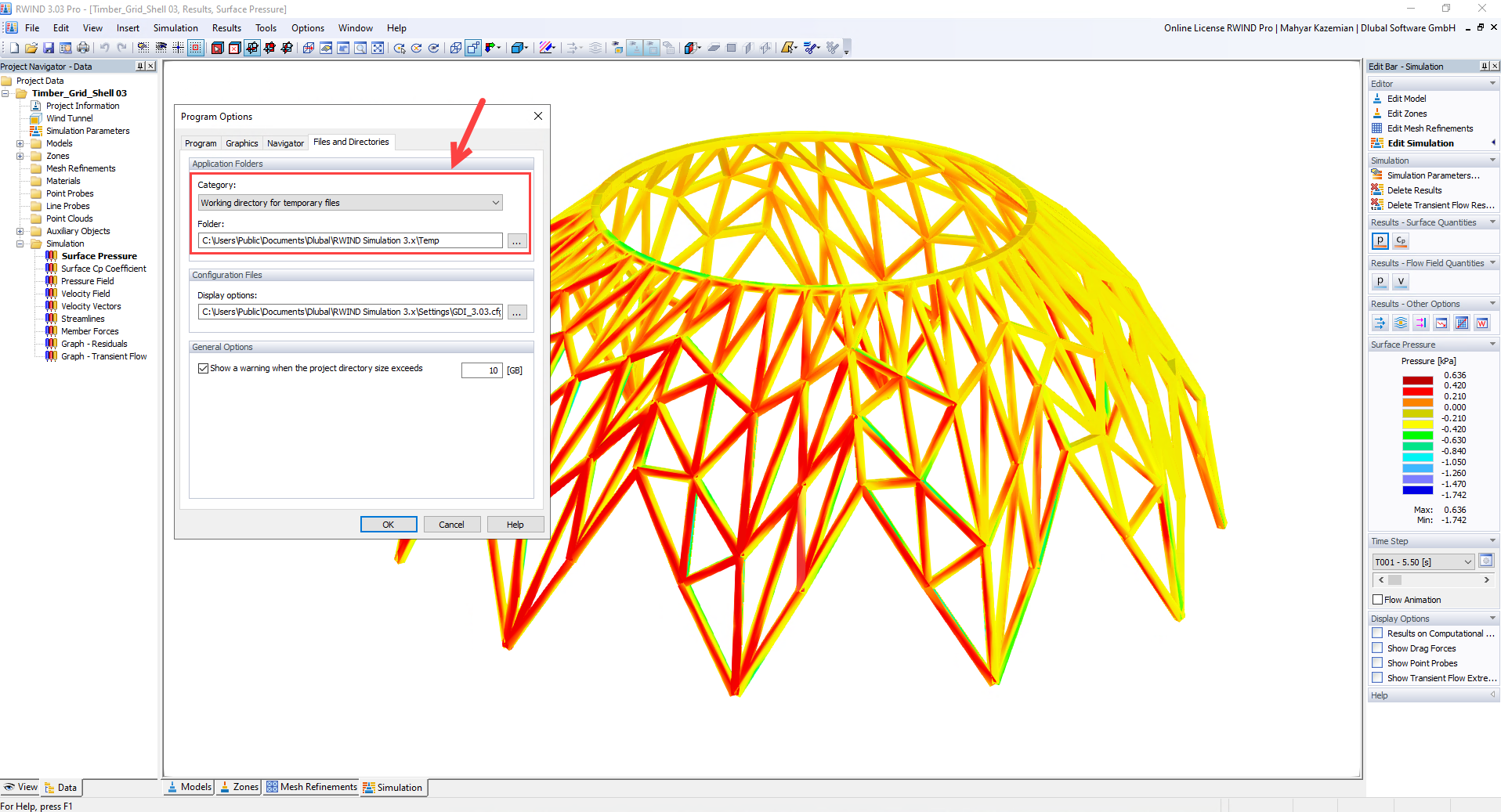

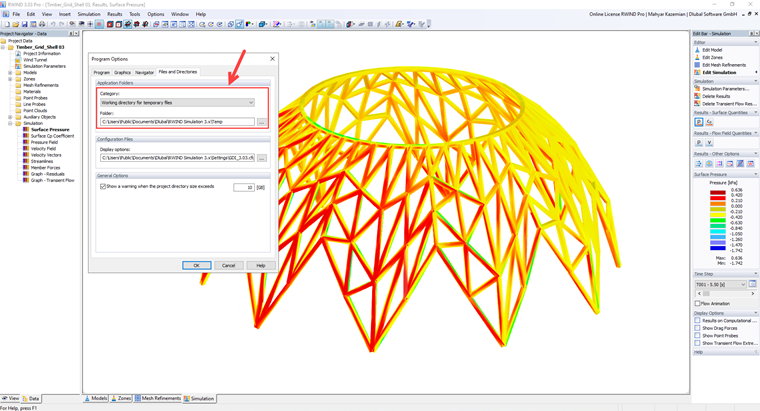

步骤 1) 运行 RWIND：模拟模型周围的风流，然后您可以根据图像 1 进入工作目录以访问临时文件：

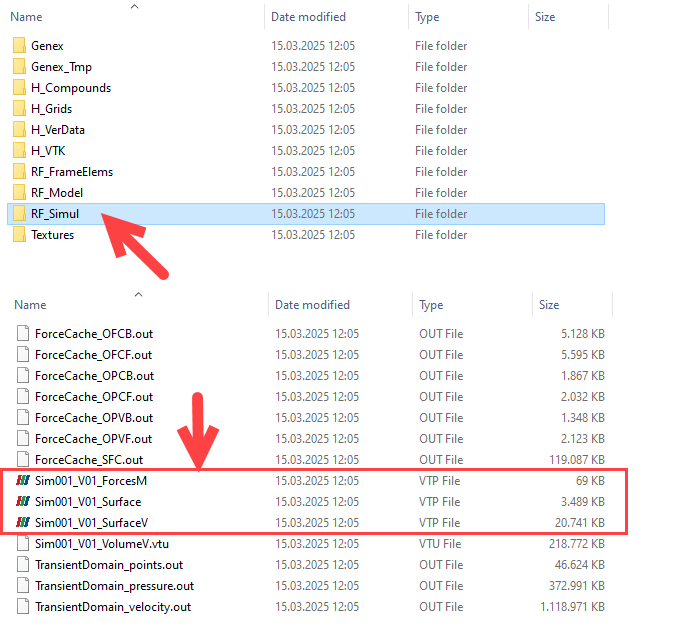

步骤 2) 导航到 RF-Simul 文件夹并在 ParaView 中打开 .VTP 文件，如图像 2 所示。

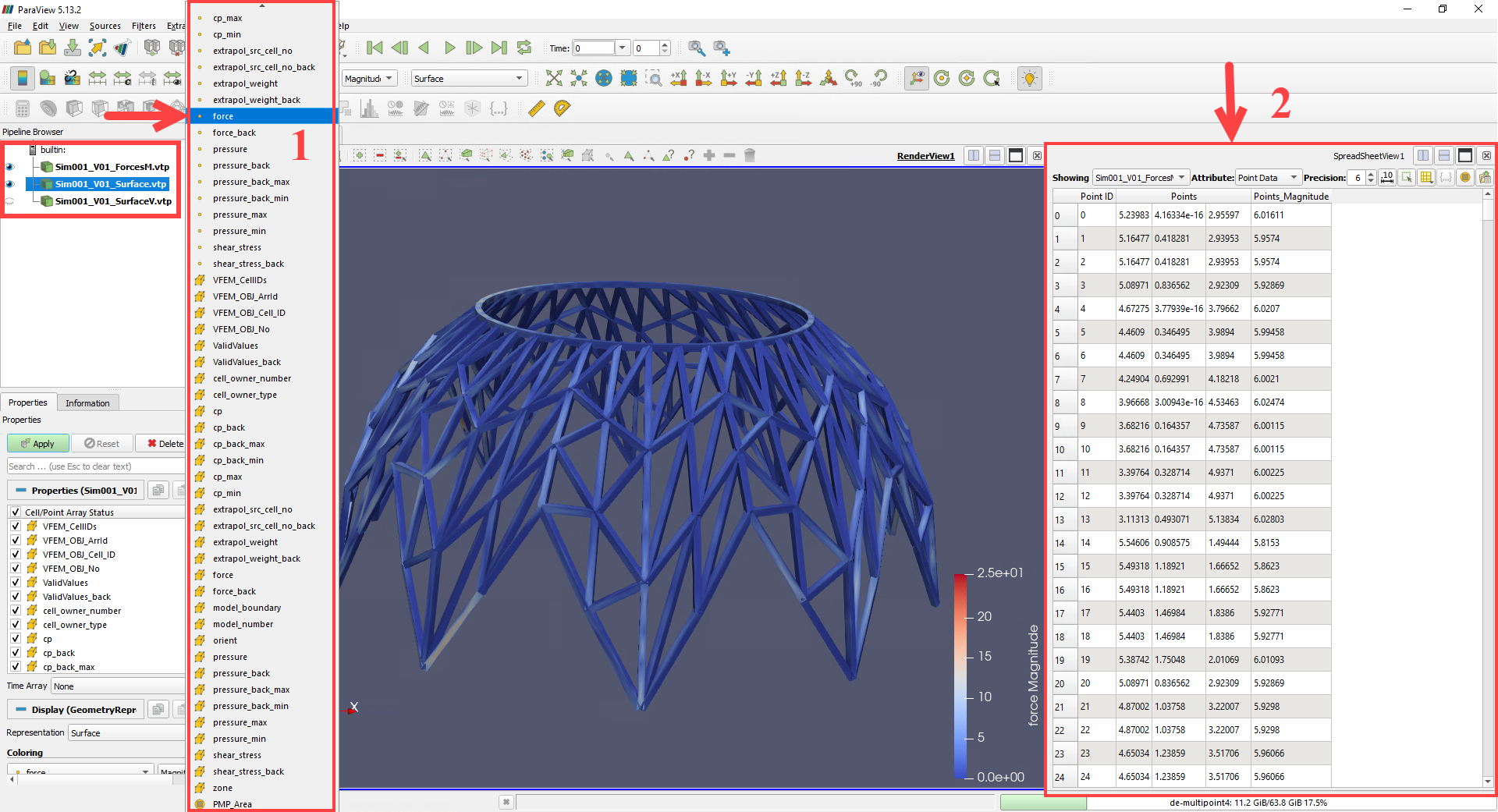

步骤 3) 图像 3 表示结构力数据，其中可以从下拉菜单中选择“力”数据，并在电子表格视图中显示相应的数值数据。可视化有助于分析力如何分布在结构上，用户可以在 ParaView 中从 CFD 以电子表格的形式接收更多数据。
可通过以下链接下载 .VTP 数据：
ParaView 数据Kazemian 先生为 Dlubal 软件公司负责产品的开发和营销，尤其是程序 RWIND 2。
