Parametrizzazione della geometria di una rampa di accesso con corrimano. Compresi i carichi delle superfici e dei corrimano.
Modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.

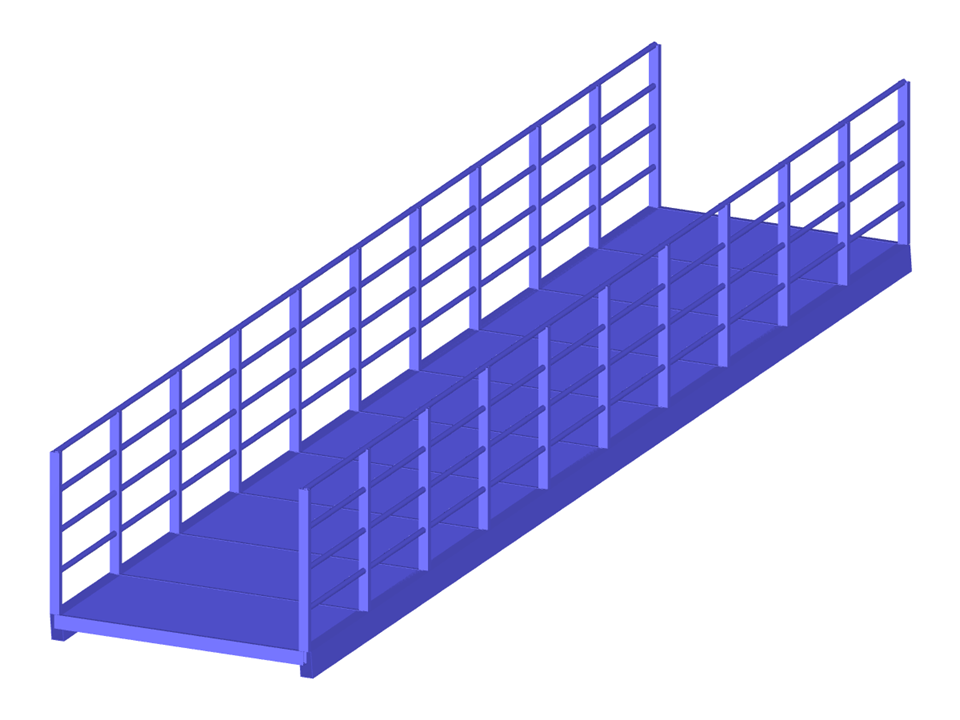

Rampa di accesso al ponte pedonale
I parametri del blocco possono essere modificati dinamicamente | |
Numero di nodi | 122 |
Numero di linee | 65 |
Numero di aste | 65 |
Numero di superfici | 1 |
Numero di casi di carico | 3 |
Peso totale | 3,460 t |
Dimensioni (metriche) | 2.400 x 10.014 x 2.720 m |
Dimensioni (imperiali) | 7.87 x 32.85 x 8.92 feet |
Versione del programma | 5.26.02 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
