Domanda
Il calcolo del mio modello risulta in tensioni irrealisticamente elevate in molte posizioni. Quale potrebbe essere la ragione di questo?
Risposta:
Le cause più comuni sono elencate di seguito:

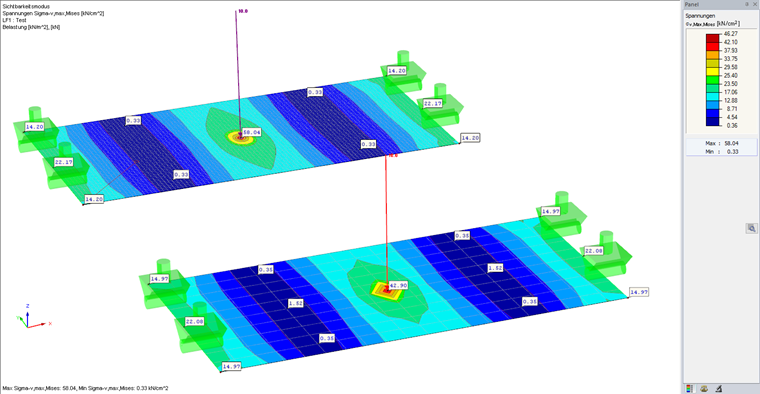

Le singolarità si verificano in un'area limitata a causa della concentrazione dei valori dei risultati dipendenti dalle tensioni. Sono condizionati dalla metodologia FEM: In teoria, la rigidezza e/o la tensione in una dimensione infinita si concentrano su una piccola area infinitesimale. Pertanto, le singolarità si verificano specialmente nei vincoli esterni puntuali, nelle posizioni di applicazione del carico, negli angoli rientranti o nell'area dei picchi di rigidezza.
Se il valore del risultato del picco di tensione è maggiore e l'area di questo picco di tensione è più piccola nel caso di una mesh agli elementi finiti più fine, è molto probabile che si verifichi la singolarità.
Le raccomandazioni per gestire le posizioni delle singolarità sono incluse, ad esempio, nei seguenti articoli tecnici della nostra Knowledge Base:

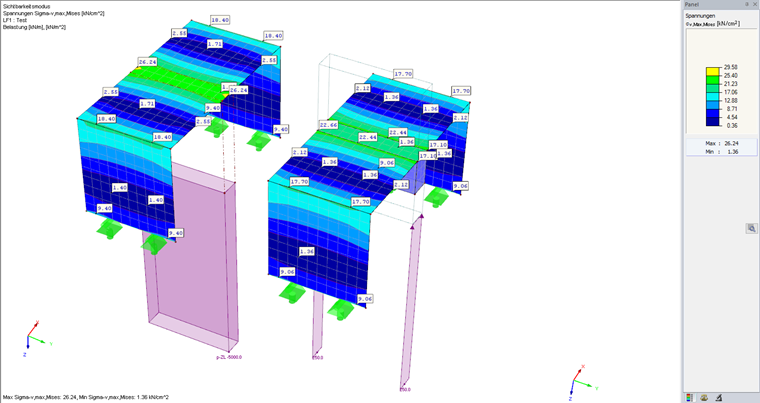

I supporti rigidi (supporti infinitamente rigidi) sono piuttosto irrealistici in molti casi. Pertanto, si consiglia di visualizzare i supporti come supporti elastici. In questo caso, la rigidezza dei componenti strutturali adiacenti dovrebbe essere stimata realisticamente.
Ai fini del controllo, è adatto il diagramma di deformazione, possibilmente con una precambra più forte, nonché la visualizzazione dei risultati delle reazioni del vincolo o delle tensioni di contatto. Per una migliore panoramica, è necessario utilizzare i carichi più semplici possibili per il controllo.
Un errore nella definizione della direzione, ad esempio, dei carichi, dei vincoli delle aste o dei rilasci di linee e superfici, è spesso la causa del comportamento non realistico. Quando si utilizzano i sistemi di coordinate locali o ruotate come sistemi di riferimento, è necessario prestare attenzione alla definizione corretta. Ad esempio, le non linearità definite nella direzione opposta sono tipiche per i vincoli che cedono a causa della trazione o della compressione.

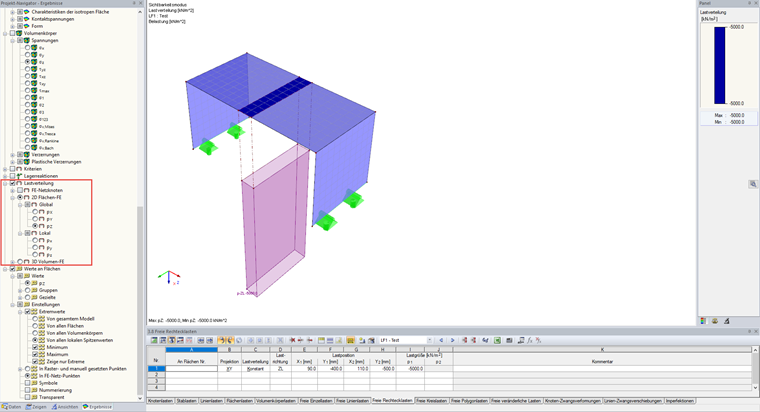

I carichi definiti in modo errato possono essere facilmente identificati visualizzando il carico. I carichi applicati per il calcolo possono essere facilmente visualizzati nel navigatore Risultati utilizzando l'opzione "Distribuzione dei carichi".

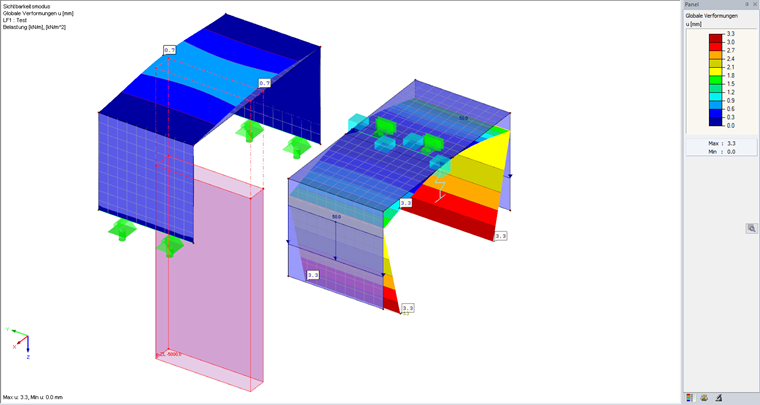

Inoltre, anche imprecisioni nella modellazione possono portare alla definizione errata delle direzioni. Importando un file DXF, è possibile introdurre imprecisioni nel modello, ad esempio nodi che non sono uno sopra l'altro o le linee inclinate nella direzione sbagliata.

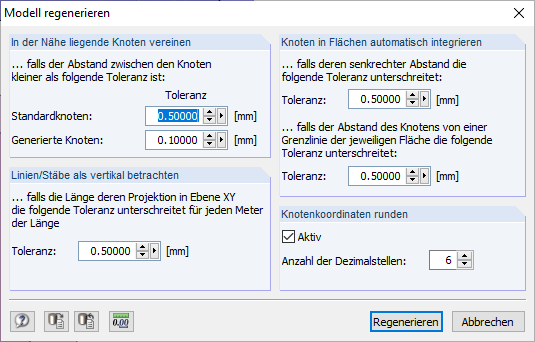

La funzione "Rigenera modello" è molto utile per trattare le piccole imprecisioni.
I rilasci e le cerniere definiti in modo errato possono essere generalmente identificati mediante l'immagine della deformazione e i diagrammi delle forze interne. Anche in questo caso, si consiglia di lavorare con carichi semplici a scopo di controllo.

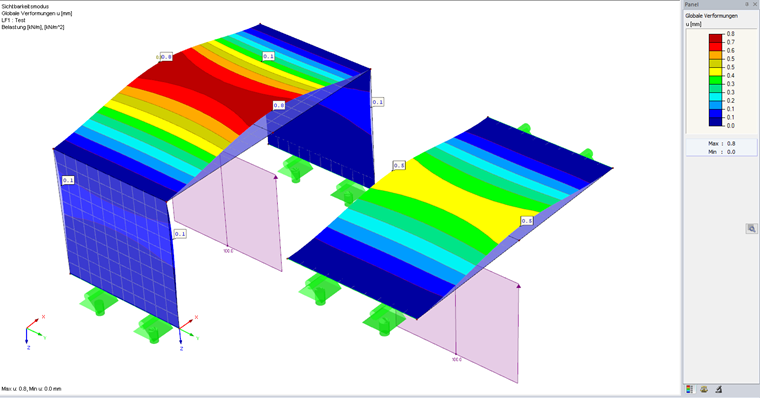

Può accadere spesso che non tutte le influenze esterne o interne da una struttura da modellare siano state considerate in modo sufficiente e accurato nel modello. I supporti o i componenti strutturali di supporto potrebbero non essere stati modellati o si trovano in una posizione errata. È anche importante la stima realistica della rigidezza dei componenti strutturali adiacenti. A condizione che sia stato sovrastimato o sottostimato, il trasferimento del carico nel modello a volte è cambiato in modo significativo.
Tuttavia, è possibile verificare semplicemente la deformazione, eventualmente utilizzando un precambero più resistente.
Le seguenti domande possono aiutarti a trovare la soluzione se la struttura reale è nota: L'entità delle deformazioni è vicina alla realtà? Il diagramma delle deformazioni è qualitativamente coerente con le mie aspettative?
Un buon esempio è presentato nel seguente articolo della Knowledge Base:
