问题
模型计算表明,在很多地方都产生了非常高的应力。 原因可能是什么?
回复:
下面列出最常见的原因:

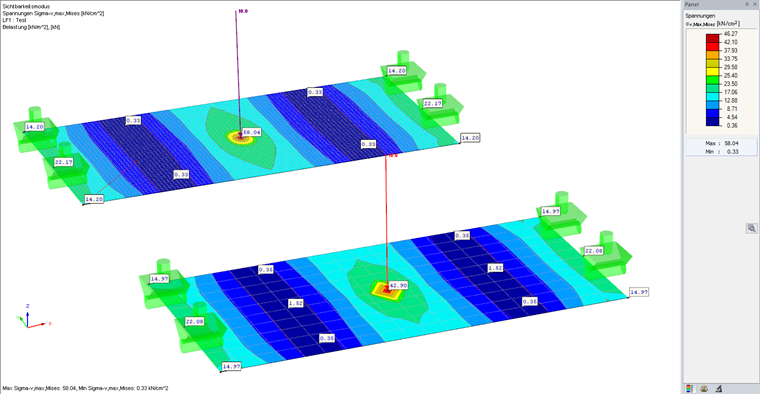

应力奇异性(singlarties)是指随着网格划分不断细化,应力也不断增大的现象就是应力奇点或区域。 其计算条件是: 理论上但随着网格不断细化,突变会越来越明显,相应的位移导数也就越大,所以应力会不断变大。 特别是在点支座,荷载施加位置,突变拐角或刚度峰值区域出现奇异性。
如果有限元网格越细,那么如果应力峰值的结果值越大并且该应力峰值的面积越小,那么奇异性就很可能出现。
在我们的知识库的以下技术文章中介绍处理奇异点位置的建议:

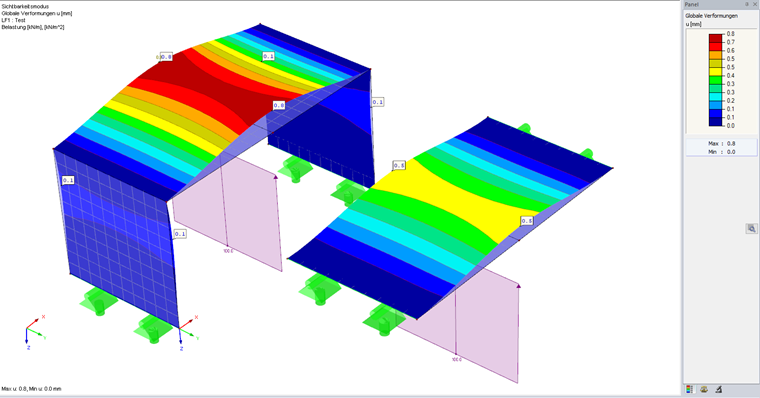

刚性支座(无限刚性支座)在很多情况下是不现实的。 因此建议将其显示为弹性支座。 在这种情况下,相邻其他结构构件的刚度应该是真实估算的。
出于便于检查的目的,建议变形图,例如可以添加较大的前弯曲,并且还可以显示支座反力或接触应力。 为了便于更全面的了解,这里使用了最简单的荷载进行验算。
例如在荷载,杆件铰接或线和面释放等方向定义中出现错误,往往是导致这种不真实行为的原因。 当使用局部或旋转坐标系作为参照系时,必须注意正确的定义。 例如,在相反方向定义的非线性对于因拉力或受压失效的支座来说是典型的。

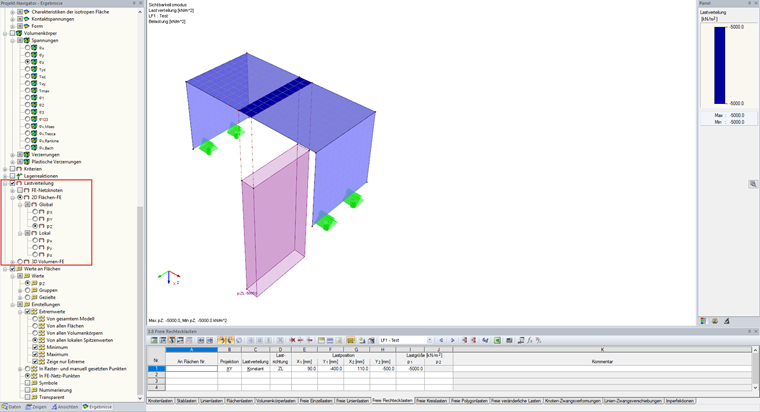

显示荷载可以容易地识别错误定义的荷载。 在结果导航器中使用“荷载分布”选项可以很容易地显示计算中使用的荷载。

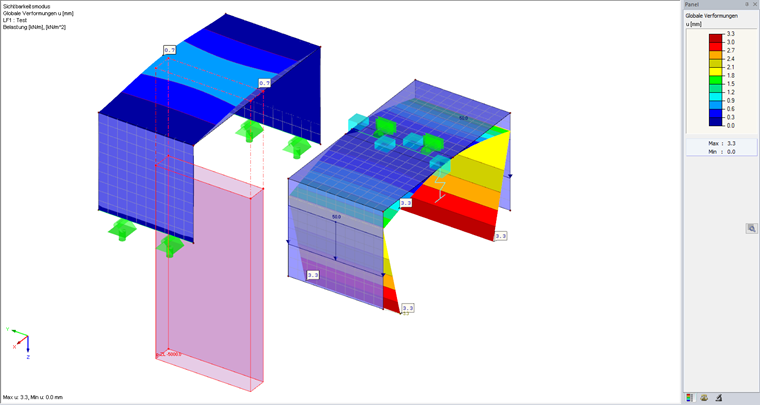

此外,建模不准确也可能导致错误定义方向。 通过导入DXF文件,您可以在模型中引入误差,例如节点不能相互重合或者线被错误方向弯曲。
“重新生成模型”的功能非常有用,它可以纠正微小的缺陷。
通常使用变形图和内力图来识别错误定义的释放和铰接。 出于检查目的,再次建议使用简单荷载。

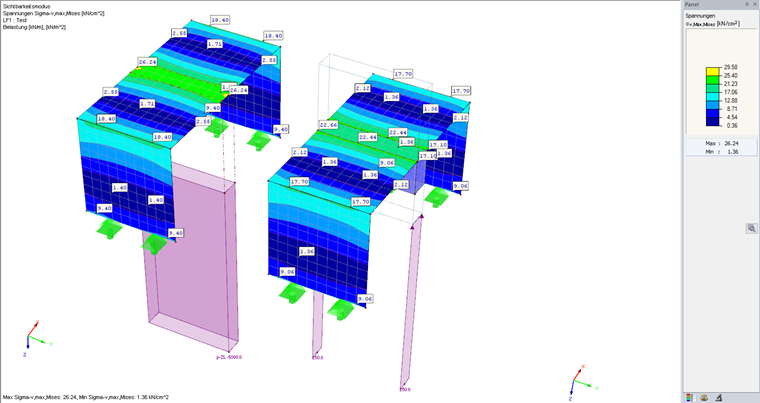

通常的情况是,在模型中没有完整,准确地考虑到来自待建模结构的所有外部或内部影响。 支座或支承结构构件可能没有建模,或者放置在错误的位置。 真实估算相邻结构构件的刚度也很重要。 假设其被高估或低估,那么该模型中的荷载传递有时会发生显着变化。
但是也可以使用简单的验算,也可以使用更坚固的前拱。
如果已知真实结构,出现下面的问题可以帮助您找到解决方案: 变形的大小是否接近实际? 变形图的质量是否与我的期望一致?
以后的知识库文章中介绍了一个很好的例子:
您有什么问题想问的吗?
