La nuova sede di TRCA sarà utilizzata come un centro di apprendimento, un laboratorio vivente per sviluppatori, ricercatori, professionisti e studenti che contribuirà all'adozione di metodi e tecnologie migliorati che dimostreranno le caratteristiche a zero emissioni di carbonio e il ripristino delle infrastrutture ecologiche.
Modello utilizzato in
Complessivamente
Questa pagina ha 0valutazioni degli utenti.
| 5 stelle | ||
| 4 stelle | ||
| 3 stelle | ||
| 2 stelle | ||
| 1 stella |

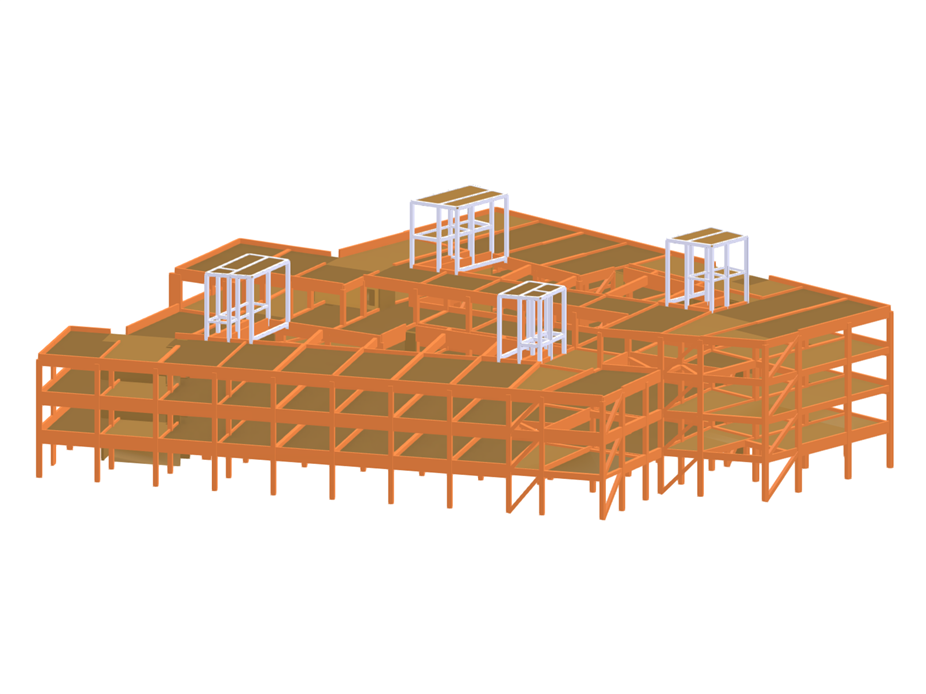

Quartier generale dell'autorità per la conservazione della regione di Toronto e della regione (TRCA)
Non è possibile scaricare
Progetto cliente / Solo visualizzazione
| Numero di nodi | 1752 |
| Numero di linee | 3002 |
| Numero di aste | 1611 |
| Numero di superfici | 249 |
| Numero di casi di carico | 18 |
| Nr. di combinazioni di carico | 3 |
| Nr. di combinazioni di risultati | 26 |
| Peso totale | 1642,603 t |
| Dimensioni (metriche) | 73.350 x 58.288 x 24.343 m |
| Dimensioni (imperiali) | 240.65 x 191.23 x 79.87 feet |
| Versione del programma | 5.19.01 |
Durata: 01:01:48 min
Durata: 00:00:56 min
Durata: 00:00:54 min
Durata: 01:04:03 min
Caratteristiche del prodotto
Durata: 00:01:58 min
Durata: 01:04:39 min
Durata: 00:52:59 min
Durata: 01:04:22 min
Nell'ingegneria strutturale, la previsione degli effetti dei flussi turbolenti del vento sulle strutture è fondamentale per la sicurezza e le prestazioni. La modellazione della turbolenza nella fluidodinamica computazionale (CFD) aiuta a simulare queste interazioni. Gli ingegneri devono scegliere un modello pratico di turbolenza bilanciando efficienza, precisione e applicabilità. I modelli comuni includono Reynolds-Averaged Navier-Stokes (RANS), Unsteady Reynolds-Averaged Navier-Stokes (URANS) e Delayed Detached Eddy Simulation (DDES). RANS è robusto ed economico per flussi stazionari, URANS acquisisce fenomeni dipendenti dal tempo per instabilità moderata e DDES, un ibrido di RANS e Large Eddy Simulation (LES), risolve complesse strutture turbolente. Comprendere i punti di forza e i limiti di ogni modello aiuta gli ingegneri a selezionare l'approccio migliore per le loro applicazioni.
La creazione di un esempio di convalida per la fluidodinamica computazionale (CFD) è un passaggio critico per garantire l'accuratezza e l'affidabilità dei risultati della simulazione. Questo processo comporta il confronto dei risultati delle simulazioni CFD con dati sperimentali o analitici da scenari del mondo reale. L'obiettivo è quello di stabilire che il modello CFD può replicare fedelmente i fenomeni fisici che intende simulare.
La direzione del vento gioca un ruolo cruciale nel dare forma ai risultati delle simulazioni di fluidodinamica computazionale (CFD) e nella verifica strutturale di edifici e infrastrutture. È un fattore determinante per valutare come le forze del vento interagiscono con le strutture, influenzando la distribuzione delle pressioni del vento e, di conseguenza, le risposte strutturali.
La conformità alle normative edilizie, come l'Eurocodice, è essenziale per garantire la sicurezza, l'integrità strutturale e la sostenibilità di edifici e strutture. La fluidodinamica computazionale (CFD) svolge un ruolo fondamentale in questo processo simulando il comportamento dei fluidi, ottimizzando i progetti e aiutando architetti e ingegneri a soddisfare i requisiti dell'Eurocodice relativi all'analisi del carico del vento, alla ventilazione naturale, alla sicurezza antincendio e all'efficienza energetica. Integrando CFD nel processo di progettazione, i professionisti possono creare edifici più sicuri, più efficienti e conformi che soddisfano i più alti standard di costruzione e progettazione in Europa.
In RFEM 6, esiste un controllo gerarchico tra le superfici di trasferimento del carico e i solai nel modello dell'edificio. Pertanto, sono anche possibili pareti costituite da superfici di trasferimento del carico, ad esempio per considerare le facciate continue.
Quando si generano pareti di taglio e travi profonde, è possibile assegnare non solo superfici e celle, ma anche aste.
Il modello dell'edificio è calcolato in due fasi:
- Calcolo 3D globale dell'intero modello, in cui le solette sono modellate come un piano rigido (diaframma) o come un piano flettente
- Calcolo 2D locale dei singoli piani
Dopo il calcolo, i risultati delle colonne e delle pareti dal calcolo 3D e i risultati delle solette dal calcolo 2D sono combinati in un unico modello. Ciò significa che non è necessario passare dal modello 3D ai singoli modelli 2D delle solette. L'utente lavora solo con un modello, risparmia tempo prezioso ed evita possibili errori nello scambio manuale di dati tra il modello 3D e i singoli modelli 2D del piano.
Le superfici verticali nel modello possono essere suddivise in pareti di taglio e travi parete. Il programma genera automaticamente le aste dei risultati interni da questi oggetti parete, in modo che possano essere progettate come aste secondo la norma selezionata nell'add-on Verifica calcestruzzo per RFEM 6.
Per gli elementi nei modelli di edifici, sono disponibili diversi strumenti di modellazione:
- Linea verticale
- Colonna
- Parete
- Asta della trave
- Soffitto rettangolare
- Lastra poligonale
- Apertura rettangolare nel soffitto
- Apertura poligonale del soffitto
Questa funzione consente di definire elementi sul piano terra (ad esempio, un layer di sfondo) con la creazione di elementi multipli associati nello spazio.
