Dipl.-Ing. (FH) Walter Fröhlich
2025-04-10

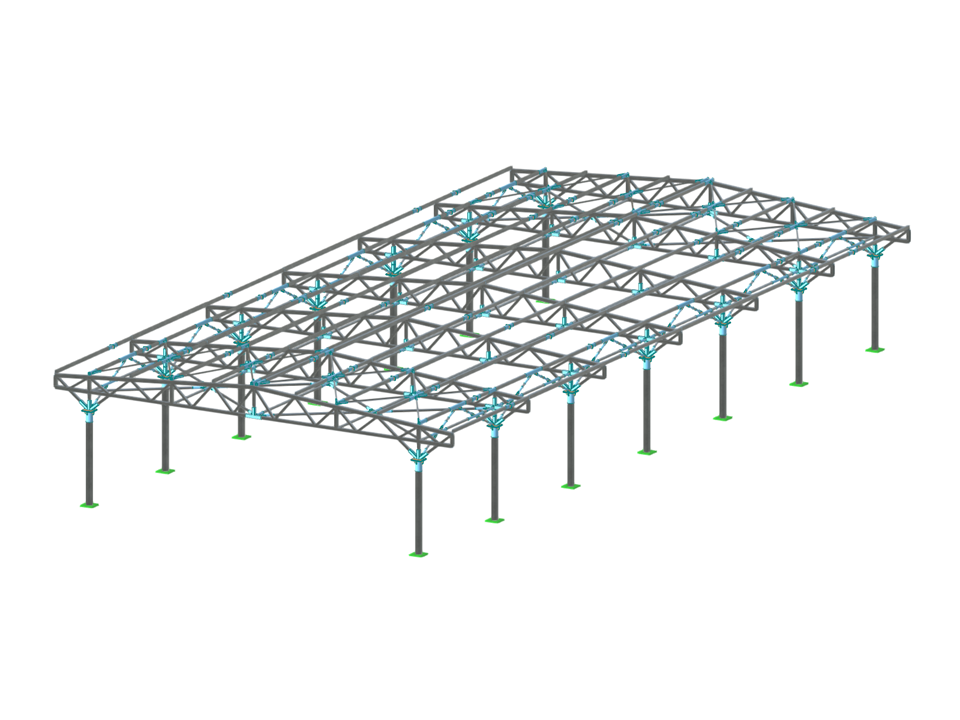

Modello 004617 | Struttura in acciaio di coperture con verifica di giunti in acciaio
  • Descrizione
  • Recensioni (0)

Struttura in acciaio con verifica caratterizzata da un totale di 16 tipi di collegamenti, compresi i collegamenti di aste con sezioni cave circolari e rettangolari. La struttura è stata progettata secondo un progetto di costruzione reale.

Complessivamente
0 su 5 stelle
Questa pagina ha 0valutazioni degli utenti.
5 stelle
4 stelle
3 stelle
2 stelle
1 stella
(0)
0 su 5 stelle
5 stelle 0
4 stelle 0
3 stelle 0
2 stelle 0
1 stella 0

Struttura di coperture in acciaio con verifica di giunti in acciaio

Number of Nodes 347
Number of Lines 564
Number of Members 564
Number of Surfaces 0
Number of Solids 0
Number of Load Cases 6
Number of Load Combinations 18
Number of Result Combinations 0
Total Weight 24.899 tons
Dimensions (Metric) 18.068 x 5.800 x 36.000 m
Dimensions (Imperial) 59.28 x 19.03 x 118.11 feet

È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
